Efektivní metody prozvonění kabeláže na velké vzdálenosti
Správné zazvonění kabeláže na velkou vzdálenost je klíčové pro přesné otestování propojení vodičů a zajištění elektrické bezpečnosti. Použití vhodných nástrojů a správný postup usnadní diagnostiku i u elektroinstalačních lišt rozprostřených na delší trase. Přesné testování vodičů pomáhá předejít chybám a zkracuje dobu instalace.
📌 To nejdůležitější
- Pro vyzvánění kabeláže na velké vzdálenosti je klíčové použít vhodné nástroje jako multimetr s funkcí prozvonění.
- Kabely musí být správně uloženy, nesmí být ve vlhkých místech a měly by být upevněné pomocí kovových nebo plastových držáků.
- Při kontrole kabeláže je důležité zajistit, že fázové, neutrální a zemnicí vodiče se nedotýkají, aby nedošlo ke zkratu.
- Pro kabely delší než 100 metrů existují speciální metody a zařízení pro přesné lokalizování poruch.
- Označování kabelů štítky pomáhá s orientací i po 20 letech a záruka na držáky kabelů bývá 3 až 5 let.
Jak připravit kabeláž na vyzvánění na velkou vzdálenost
Jak správně připravit kabeláž na vyzvánění na velkou vzdálenost? Klíčové je zajistit pevné upevnění kabelů pomocí vhodných držáků a vést kabeláž mimo vlhká místa, kde hrozí riziko zkratu a koroze izolace. Pro ochranu a prodloužení životnosti kabelů se používají chráničky typu husí krk, které zároveň umožňují přesné vedení trasy kabelu a usnadňují přístup v elektroinstalačních krabicích pro testování a případné opravy.
Při přípravě kabeláže je nutné důkladně zkontrolovat trasu vedení, aby kabely nikde nepřečnívaly a nebyly vystaveny mechanickému namáhání, které by mohlo poškodit izolaci. Držáky kabelů pevně fixují vedení k podkladu a zabraňují jeho pohybu, což minimalizuje riziko poruch a zvyšuje elektrickou bezpečnost. Uspořádání kabelů v elektroinstalačních lištách podporuje efektivní testování vodičů a umožňuje automatizované vyhledávání poruch i na delších trasách.
- Vyhněte se instalaci kabeláže v místech s vysokou vlhkostí, například v bezprostřední blízkosti zdrojů vody nebo v podzemních prostorách bez dostatečné izolace.
- Použijte kovové úchyty pro pevné uchycení kabelů v prostorách s vyšší tepelnou zátěží a plastové svorky tam, kde je potřeba nevodivý materiál.
- Vést kabeláž v husím krku (ohebná elektroinstalační trubka) pro ochranu izolace a snadnou manipulaci při opravách či úpravách.
- Spojte kabely v elektroinstalačních krabicích s dostatečným přístupem pro pravidelné testování a vyzvánění vodičů.
- Uspořádejte kabely v elektroinstalačních lištách, které se upevňují ke stěně šroubky, případně využijte rohové lišty pro vedení v rozích místností.
Jak organizovat kabely a prozvonit je na velkou vzdálenost
Tip: Při přípravě kabeláže na delší vzdálenost vždy označte jednotlivé vodiče štítky na začátku i konci trasy (například „01 – obývací pokoj, zásuvka č. 1“). To výrazně zjednodušuje následné prozvonění a testování kabelů bez záměn, zejména pokud se jedná o paralelní vedení. Častou chybou je nedostatečné upevnění kabelů, které vede k mechanickému poškození izolace a zkreslení výsledků měření multimetrem.
Pro koho se příprava kabeláže s důrazem na správné vedení a upevnění hodí? Pro všechny elektroinstalace s délkou vedení přes 30 metrů, kde je vyšší riziko elektromagnetického rušení a mechanického namáhání kabelů. Naopak pro krátké a jednoduché instalace do 10 metrů může být použití husího krku a rozvětvených držáků méně kritické, ale stále doporučené pro dlouhodobou spolehlivost.
Nástroje a zařízení vhodné pro prozvonění kabelů na dlouhé vzdálenosti
Pro efektivní prozvonění kabeláže na velkou vzdálenost je klíčové zvolit vhodné nástroje a správně je nastavit. V následujících podsekcích se zaměříme na multimetry a digitální testery, které zvládnou testování vodičů i na vzdálenost přes 100 metrů, a zároveň vysvětlíme postup, jak kabel správně prozvonit. Správné používání těchto zařízení přispívá k elektrické bezpečnosti a usnadňuje identifikaci problémů bez zbytečného poškození elektroinstalačních lišt a kabelových úchytů.
Multimetry a digitální testery pro prozvonění na dlouhé vzdálenosti
Multimetry s funkcí prozvonění kabelu měří odpor vodiče a vydávají zvukový signál, který pomáhá lokalizovat konec nebo přerušené místo vedení. Pro test kabeláže na velkou vzdálenost, obvykle nad 100 metrů, je vhodný digitální prozvoněč s vyšší citlivostí a dosahem. Tyto přístroje umožňují přesné vyhledávání poruch i při elektromagnetickém rušení v okolí. Správné nastavení testeru zahrnuje volbu vhodného rozsahu odporu a úpravu hlasitosti zvukového signálu pro lepší odezvu. Použití držáků kabelů a organizace propojení kabelů zjednodušuje testování a snižuje riziko chyb.
Jak prozvonit kabel na velkou vzdálenost: PAA otázka
Jak správně prozvonit kabeláž na dlouhou vzdálenost? Nejprve odpojte testovaný kabel od ostatních elektrických zařízení a ujistěte se o dodržení elektrické bezpečnosti. Připojte prozvoněč na jeden konec kabelu a druhý konec nechte volný nebo uvolněný. Zapněte přístroj a sledujte zvukový signál – jeho výskyt potvrzuje propojení kabelu. Při delších vzdálenostech nad 100 metrů může být signál slabší, proto je vhodné použít digitální tester s automatizovaným vyhledáváním poruch. Po ukončení testu označte kabely pomocí elektroinstalačních lišt a držáků kabelů, abyste předešli záměnám.
Odborná rada: Při prozvonění na velké vzdálenosti se vyvarujte paralelního vedení kabelů bez správného označení, protože elektromagnetické rušení může zkreslit výsledky testu. Pro koho se tento postup hodí? Především pro profesionály a zkušené kutily, kteří pracují s rozsáhlými elektroinstalacemi, nikoliv pro laiky bez základních znalostí elektroinstalace.
Více informací k elektroinstalacím najdete například na stránce Wikipedie věnované elektroinstalaci (https://cs.wikipedia.org/wiki/Elektroinstalace).
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Postup krok za krokem pro správné zazvonění kabeláže nad 100 metrů
Postup pro správné zazvonění kabeláže na velkou vzdálenost zahrnuje několik pečlivých kroků, které zajistí přesné měření a bezpečné vyhledání případných poruch. Následující návod popisuje přípravu kabeláže, samotné prozvonění a lokalizaci problémů.
Příprava kabeláže před měřením
Zajistěte, aby kabeláž byla pevně upevněná pomocí držáků kabelů a vedena v elektroinstalačních lištách bez mechanického poškození. Kabely musí být suché a vedené mimo vlhká místa, což přispívá k elektrické bezpečnosti. Nezapomeňte bezpečně vypnout napájení před připojením měřicích přístrojů, aby nedošlo ke zkratu nebo úrazu elektrickým proudem. Připravte multimetr a další nástroje potřebné pro testování vodičů.
Provedení testu prozvoněním

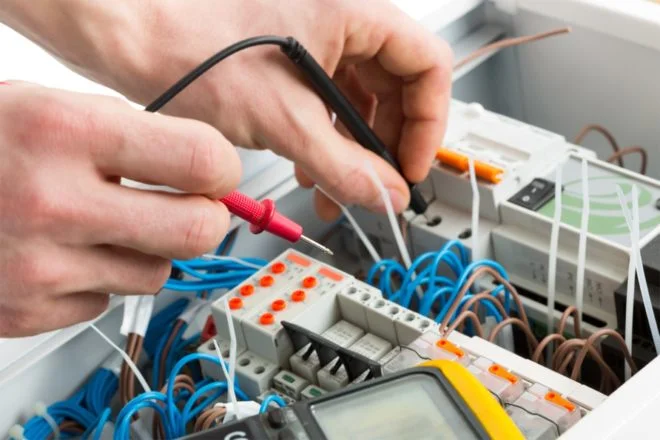

Použijte multimetr s funkcí prozvonění kabelu, připojte sondy na jednotlivé vodiče a dbejte, aby vodiče nebyly propojené, což by mohlo způsobit zkrat. Zvukový signál z přístroje indikuje průchodnost vodiče na velkou vzdálenost. Pro správné prozvonění kabeláže na dlouhém vedení je nutné postupovat systematicky a měřit každý vodič zvlášť. Tímto způsobem lze efektivně testovat kabeláž a minimalizovat riziko nesprávného vyhodnocení.
Lokalizace a oprava poruch
Pokud multimetr ukáže přerušení nebo zkrat, otevřete spojovací krabici a odpojte vodiče, abyste přesně lokalizovali poruchu. Postupné vyzvánění jednotlivých úseků pomáhá určit místo přerušení nebo poškození kabelu. Po identifikaci poruchy proveďte opravu kabeláže podle standardních elektroinstalačních postupů.
- Upevnění kabelů – zajistěte kabeláž držáky a elektroinstalačními lištami
- Vypnutí napájení – bezpečně odpojte zdroj před měřením
- Připojení multimetru – nastavte režim prozvonění a připojte sondy
- Testování vodičů – měřte jednotlivě, sledujte zvukový signál
- Lokalizace poruchy – otevřete spojovací krabici, vyhledejte přerušení
- Oprava kabeláže – odstraňte zkrat nebo poškození a znovu otestujte
Tip: Při zazvonění kabeláže na velkou vzdálenost se vyvarujte připojování více vodičů najednou, což často vede k falešným výsledkům a zkratům. Pro koho se to hodí: tento postup je ideální pro instalace nad 100 metrů, kde přesnost měření a bezpečnost jsou klíčové. Naopak pro krátké kabely pod 20 metrů může být použití složitých přístrojů zbytečné.
Jak správně uložit a upevnit kabely pro snadné vyzvánění
Pro správné zazvonění kabeláže na velkou vzdálenost je nezbytné zajistit pevné a přehledné uložení kabelů. Správná organizace výrazně usnadní testování vodičů a propojení kabelů, zároveň zvýší elektrickou bezpečnost a umožní efektivní automatizované vyhledávání poruch v budoucnu.
Použití držáků a chrániček pro správné uložení kabelů
Kovové a plastové držáky kabelů zajišťují pevné upevnění kabeláže na stěny i pod omítkou. Plastové držáky se používají pro kabely do průměru 10 mm, jsou nevodivé a vhodné pro suché prostředí s nižší tepelnou zátěží. Kovové držáky jsou doporučeny pro kabely s větším průřezem nebo v místech s vyšší teplotou, například v technických místnostech, kde odolávají teplotám až do 80 °C. Pro ochranu izolace kabelů se používají elektroinstalační lišty, které kabely vedou přehledně po stěnách, a chráničky typu husí krk, které jsou flexibilní trubky chránící kabel před mechanickým poškozením a elektromagnetickým rušením. Kabely vedené v husím krku jsou méně náchylné k prasknutí izolace, což je klíčové při dlouhých trasách nad 50 metrů.
| Typ držáku | Vhodnost | Výhody |
|---|---|---|
| Plastový držák | Kabely do 10 mm průměru | Nízká cena, nevodivost, snadná montáž |
| Kovový držák | Kabely nad 10 mm, vyšší teplota | Vysoká pevnost, odolnost do 80 °C |
| Elektroinstalační lišty | Vedení kabelů na omítce | Ochrana kabelů, snížení elektromagnetického rušení |
| Chránička husí krk | Ochrana izolace kabelů | Flexibilní, zabraňuje mechanickému poškození |
Jak organizovat kabely
Organizace kabelů vyžaduje vedení v drážkách a pevné upevnění držáky, které zabraňují vzájemnému zamotání a minimalizují elektromagnetické rušení. Kabelové lišty umožňují přehledné vedení a snadný přístup k jednotlivým vodičům. Pro snadnou orientaci a budoucí údržbu je nezbytné kabely označit štítky na začátku i konci trasy, například „01 – obývací pokoj, zásuvka č. 1“. Doporučuje se používat barevné pásky nebo číselné popisky, které usnadní identifikaci paralelních kabelů při prozvonění na vzdálenost přes 100 metrů. Správné označení kabeláže výrazně zrychluje lokalizaci poruch a umožňuje efektivní využití multimetrů a automatizovaných systémů pro vyhledávání závad.
| Doporučený způsob | Popis | Výhoda |
|---|---|---|
| Barevné pásky | Rychlé vizuální označení | Okamžitá identifikace skupin kabelů |
| Štítky na kabely | Detailní popis a čísla | Přesná orientace i po 20 letech |
| Elektroinstalační lišty | Vedení a ochrana kabelů | Snížení rušení, snadný přístup |
Tip: Častou chybou je nepřipevnění kabelů dostatečně pevně, což vede k jejich pohybu a poškození izolace. Kabely by měly být upevněny maximálně do 30 cm od sebe, aby se minimalizovalo riziko mechanického namáhání a zkratu.
Odborná rada: Tento způsob uložení a označování kabelů se hodí pro novostavby i rekonstrukce s dlouhými kabelovými trasami nad 50 metrů. Pro krátké vedení do 10 metrů je možné použít jednodušší upevnění bez rozšířeného označování, avšak při větších délkách je systematická organizace nezbytná pro efektivní testování a údržbu.
Bezpečnostní opatření při vyzvánění kabeláže
Při testování vodičů a prozvonění kabeláže na dlouhou vzdálenost je nezbytné vždy nejprve vypnout napájení dané části elektrické instalace. Vypnutí napájení eliminuje riziko úrazu elektrickým proudem a zabraňuje poškození měřicích přístrojů či zařízení. Elektrická bezpečnost vyžaduje, aby byl zdroj napájení kompletně odpojen před jakýmkoliv zásahem do kabeláže.
Propojování kabelů a instalaci elektroinstalačních lišt by měl provádět výhradně kvalifikovaný elektrikář, který zajistí správné propojení vodičů a finální zapojení podle platných norem. Při organizaci kabelů je vhodné používat pevné držáky kabelů, například kovové úchyty pro místa s vyšší tepelnou zátěží nebo plastové svorky pro nevodivé upevnění. Elektroinstalační lišty pomáhají udržet kabeláž přehlednou a chráněnou před mechanickým poškozením.
Doporučuje se využívat automatizované vyhledávání poruch, které umožňuje přesnější měření kabeláže na velké vzdálenosti a včasnou detekci závad. Takové systémy minimalizují chyby při manuálním testování a zkracují dobu lokalizace poruchy.
Tip: Při zazvonění kabeláže na velkou vzdálenost se vyvarujte testování za aktivního napájení, protože může dojít ke zkratu nebo poškození měřicích přístrojů. Paralelní kabely vždy důsledně označujte štítky, aby nedocházelo k záměně vodičů během testování a následné instalace.
Typy kabelů a jejich parametry vhodné pro dlouhé vedení
Pro kabeláž na vzdálenost nad 100 metrů je klíčový vhodný průřez vodiče, který minimalizuje úbytek napětí a zajišťuje stabilní přenos signálu. Obvyklé hodnoty průřezu se pohybují od 1,5 mm² do 2,5 mm² u měděných vodičů, přičemž větší průřez snižuje odpor a elektromagnetické rušení. Izolace kabelů musí být odolná a samozhášecí, což výrazně zvyšuje elektrickou bezpečnost a snižuje riziko požáru, zejména v typech staveb s omezeným přístupem ke kabelům, jako jsou bytové domy nebo průmyslové objekty.
Doporučené typy kabelů pro dlouhé vedení zahrnují kabely s PVC nebo LSZH izolací, které jsou kompatibilní s elektroinstalačními lištami a držáky kabelů pro snadnou organizaci a propojení kabelů.
Postup pro měření a prozvonění kabelů na vzdálenost nad 100 metrů
- Použití multimetrů a automatizovaných zařízení pro testování vodičů zajišťuje spolehlivou detekci poruch i na velké délce vedení
- Správná organizace kabeláže s využitím elektroinstalačních lišt a držáků kabelů minimalizuje riziko mechanického poškození
- Přesné prozvonění kabeláže pomáhá lokalizovat přerušená místa a zjednodušuje následné opravy
Tip: Častou chybou je použití kabelů s nedostatečným průřezem, což způsobuje zvýšené úbytky a nesprávné fungování zařízení na dlouhé vzdálenosti. Pro koho se to hodí: instalace v novostavbách a průmyslových halách; pro koho NE: krátké a nenáročné domácí rozvody.
Jak minimalizovat elektromagnetické interference při testování kabeláže
Elektromagnetické interference při testování kabeláže představují častou překážku pro správné zazvonění kabelů na velkou vzdálenost. Tyto rušivé signály vznikají v blízkosti silových vedení, elektroinstalačních lišt nebo zdrojů elektromagnetického pole a mohou výrazně zkreslit výsledky testování vodičů. Stínění kabelů patří mezi nejefektivnější metody, jak minimalizovat rušení signálu – správně stíněné kabely zachytí a odvedou elektromagnetické vlny mimo vnitřní vodiče.
Vzdálenost od zdroje interference přímo ovlivňuje míru rušení – čím větší vzdálenost, tím menší interferenční vliv. Proto je doporučeno používat držáky kabelů, které udržují vedení dále od zdrojů rušení, a dbát na správné propojení kabelů v instalaci.
- Používejte kabely se stíněním odpovídajícím délce vedení
- Udržujte kabely od silových vedení minimálně 30 cm
- Používejte elektroinstalační lišty pro pevné a přehledné vedení kabelů
- Vyvarujte se paralelního vedení kabelů bez dostatečného odstupu
Jak správně prozvonit kabeláž na dlouhou vzdálenost
Pro správné prozvonění kabeláže na dlouhou vzdálenost je nezbytné eliminovat elektromagnetické interference, aby testování vodičů poskytlo spolehlivý výsledek. Pečlivé jištění a organizace vedení minimalizují riziko zkreslení signálu během měření.
Automatizované technologie pro lokalizaci poruch ve velkých instalacích
Digitální prozvoněč představuje klíčový nástroj pro automatizované vyhledávání poruch v kabeláži na vzdálenosti přes 100 metrů. Tento přístroj umožňuje přesné testování vodičů a rychlou lokalizaci přerušení nebo zkratu bez nutnosti fyzického přístupu ke každému spoji. Technologie TDR měření (Time Domain Reflectometry) doplňuje digitální prozvoněč tím, že detekuje vzdálenost a místo přerušení kabelu podle odražených signálů.
Termografie využívá infračervené kamery k identifikaci přehřátých míst na elektroinstalačních lištách či držácích kabelů, což signalizuje možné závady nebo špatné propojení kabelů. Automatizace těchto metod zásadně zvyšuje elektrickou bezpečnost a snižuje čas potřebný k diagnostice.
- Digitální prozvoněč usnadňuje přesné a rychlé testování kabeláže na velké vzdálenosti
- TDR měření lokalizuje poruchy i na velmi dlouhých vedeních
- Termografie umožňuje bezkontaktní detekci přehřátí v instalacích
- Automatizované vyhledávání poruch minimalizuje riziko chyb při měření a zrychluje opravy
Postup pro měření a prozvonění kabelů na vzdálenost nad 100 metrů
Pro efektivní prozvonění kabeláže na dlouhou trať je nezbytné správné propojení kabelů a organizace vedení pomocí držáků kabelů a elektroinstalačních lišt. Dodržování tohoto postupu výrazně snižuje riziko elektromagnetického rušení a ztráty signálu během testování.
Časté dotazy k vyzvánění kabeláže na velké vzdálenosti
Otázka: Jak prozvonit kabeláž na velkou vzdálenost?
Použijte multimetr nebo digitální prozvoněč s funkcí vyzvánění, připojte sondy na konce vodiče a sledujte zvukový signál indikující průchodnost kabelu. Pro kabely delší než 100 metrů doporučuji využít přístroje s vyšším výkonem signálu, které zvládnou překonat útlum.
Otázka: Jak otestovat kabeláž na dálku?
Pro testování vodičů na vzdálenosti nad 100 metrů se hodí TDR měření (Time Domain Reflectometry) nebo digitální prozvoněče, které umožňují přesnou lokalizaci poruch bez nutnosti fyzického přístupu ke všem částem vedení.
Otázka: Jak správně organizovat kabely pro snadnou údržbu?
Používejte držáky kabelů, jako jsou kovové úchyty nebo plastové svorky, uložte kabely do elektroinstalačních lišt či chrániček husí krk a označujte je štítky s jasným popisem, což výrazně usnadní orientaci i po letech.

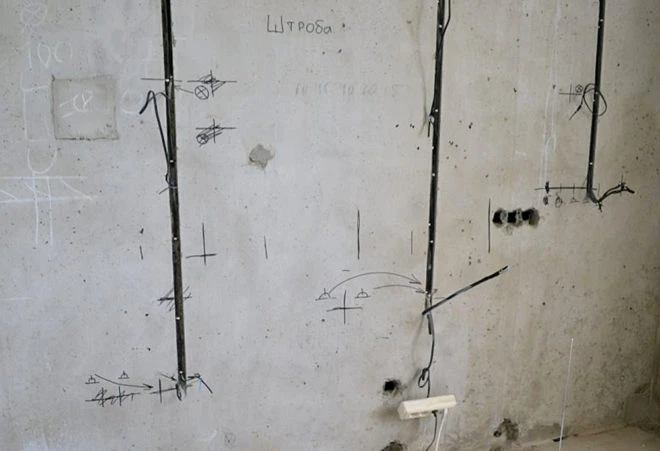

Otázka: Jak dělat drážky na elektriku správně?
Drážky plánujte přesně podle schématu kabeláže, upevňujte kabely příchytkami a po ukončení omítání chraňte kabely husím krkem, aby nedošlo k mechanickému poškození.
Otázka: Jak minimalizovat elektromagnetické interference při testování kabeláže?
Používejte stíněné kabely, vést je co nejdále od zdrojů vysokého napětí a vyhýbejte se paralelnímu vedení s jinými silovými kabely, což sníží rušení signálu při prozvonění i provozu.
Otázka: Jaké nástroje jsou nejlepší pro prozvonění kabeláže na dlouhou vzdálenost?
Základem je multimetr s funkcí prozvonění, pro delší kabely nad 100 metrů jsou vhodné digitální prozvoněče a TDR přístroje, které přesně lokalizují poruchy.
Otázka: Jaké chyby se vyvarovat při prozvonění kabeláže na velké vzdálenosti?
Vyhněte se kontaktu s fázovými, neutrálními a zemními vodiči, nezapomeňte vždy vypnout napájení a nepoužívejte poškozené kabely bez předchozí opravy, jinak hrozí riziko zkratu nebo úrazu.
Otázka: Proč je důležité označovat kabely?
Štítky s popisy zjednodušují orientaci a údržbu kabeláže, umožňují rychlou lokalizaci poruch a snižují riziko nesprávného propojení i po mnoha letech.
Otázka: Jaké jsou bezpečnostní zásady při vyzvánění kabeláže?
Před měřením vždy vypněte napájení, používejte ochranné pomůcky a finální zapojení kabeláže svěřte kvalifikovanému elektrikáři kvůli elektrické bezpečnosti.
Otázka: Jak lokalizovat poruchu v dlouhém kabelu?
Postupujte pomocí multimetrů nebo digitálních prozvoněčů, testujte vodiče po částech a otevírejte spojovací krabice pro přesné odpojení a identifikaci přerušení.
Otázka: Jaké jsou typy kabelů vhodné pro dlouhé vedení?
Doporučují se kabely s průřezem 1,5 až 2,5 mm², samozhášecí a s izolací odolnou proti vlhkosti a mechanickému poškození, aby byla zachována elektrická bezpečnost a spolehlivost.
Otázka: Jak se vyhnout ztrátě signálu při zazvonění kabeláže?
Použijte stíněné kabely a správné uložení, vyhýbejte se vedení kabelů v blízkosti silových zdrojů rušení, což minimalizuje elektromagnetické interference.
Otázka: Jak správně zajistit paralelní kabely?
Dbejte na správné jištění a oddělení vodičů, aby nedocházelo k zkratům nebo přehřívání, a kabely upevněte v chráničkách husí krk pro ochranu izolace.
Otázka: Jaký význam má husí krk při vedení kabeláže?
Husí krk chrání kabel před mechanickým poškozením, zvyšuje jeho flexibilitu a umožňuje snadnou výměnu bez nutnosti zásahu do omítky.
Otázka: Kdy je potřeba kontaktovat elektrikáře při prozvonění kabeláže?
Pokud zjistíte přerušení, zkrat nebo jinou závadu, kterou neumíte bezpečně odstranit, vždy vyhledejte kvalifikovaného elektrikáře pro odborný zásah.
