Jak funguje Hallův senzor princip a aplikace v praxi

Hallův senzor využívá Hallův jev k přesnému měření magnetické indukce, což umožňuje detekci magnetických polí bez kontaktu. Tento magnetický senzor nachází uplatnění v různých průmyslových odvětvích i v automobilovém průmyslu, kde zajišťuje spolehlivý sběr dat a kontrolu pohybu. Porozumění principu fungování Hallova snímače pomáhá lépe využít jeho potenciál v praxi.

Jak přesně funguje Hallův senzor: základní princip a měření magnetického pole

Hallův senzor funguje na principu Hallova jevu, kdy v polovodičovém senzoru při průchodu elektrického proudu v magnetickém poli vzniká elektrické napětí úměrné intenzitě magnetické indukce. Tento signál, zvaný Hallovo napětí, se měří a umožňuje přesné určení síly magnetického pole v rozsahu od jednotek až po stovky Gaussů.

Co je Hallův jev a jak vzniká

Hallův jev objevil Edwin Hall v roce 1879. Zjistil, že když elektrický proud prochází tenkou destičkou materiálu umístěnou v magnetickém poli, vzniká na materiálu napětí kolmém k proudu i k magnetickému poli. Tento jev souvisí s pohybem elektronů, které působením magnetické síly mění dráhu a vytváří tak Hallovo napětí.

Vznik Hallova napětí a jeho měření

Při elektrickém proudu 1 mA a magnetickém poli o velikosti 1 Gauss vzniká Hallovo napětí cca 30 µV. Tento signál se měří diferenčně přes dva protilehlé kontakty Hallova snímače. Regulace proudu v polovodičovém senzoru je klíčová pro přesnost měření magnetické indukce, protože velikost Hallova napětí je přímo úměrná jak proudu, tak intenzitě magnetického pole.

• Hallův senzor využívá Hallův jev k přeměně magnetické indukce na elektrický signál
• Hallovo napětí se měří jako indikace síly magnetického pole
• Magnetická indukce se obvykle pohybuje v rozsahu jednotek až stovek Gaussů

„Hallovy senzory umožňují přesné a rychlé měření magnetických polí s minimálním rušením,“ vysvětluje expert na snímací techniku.

Konstrukce Hallova senzoru a materiály používané při výrobě

Konstrukce Hallova senzoru kombinuje citlivý Hallův element s nezbytnou elektronikou pro přesné měření magnetického pole. Výběr materiálu a pouzdra zásadně ovlivňuje stabilitu signálu, potlačení rušení a odolnost senzoru vůči vnějším vlivům, jako jsou teplota a mechanické pnutí. Základní princip Hallova senzoru spočívá ve využití Hallova jevu, kdy průchod elektrického proudu polovodičovým elementem v magnetickém poli vytváří měřitelné Hallovo napětí.

Materiály Hallova elementu

Hallův element je většinou vyroben z křemíku, což je polovodič umožňující vysokou citlivost a stabilitu při měření magnetické indukce. Křemík zajišťuje nízký šum a dobrou odezvu na změny magnetického pole, což je klíčové pro přesnost Hallova snímače. Používání polovodičových senzorů z křemíku odpovídá principu fungování Hallova senzoru, který vyžaduje stabilní materiál pro spolehlivý výstupní signál.

Pouzdra a ochrana senzoru

Hallovy senzory se běžně vyrábějí v kompaktních pouzdrech jako TO-92, SOT-23 nebo SO-8, která chrání Hallův element i integrovaný zesilovač před mechanickým poškozením a elektromagnetickým rušením. Pouzdro také pomáhá minimalizovat vliv teploty, která může ovlivnit přesnost měření Hallova napětí. Pro zajištění dlouhodobé stability magnetického senzoru se proto integrují kompenzační obvody, které korigují chyby způsobené teplotním nebo mechanickým pnutím.

• Hallův element je z polovodiče (typicky křemík)
• Integrovaný zesilovač zesiluje Hallovo napětí pro lepší čitelnost
• Pouzdro chrání před fyzickým a elektromagnetickým rušením
• Kompenzace teploty a mechanického pnutí zvyšuje přesnost měření

Tip: Při měření Hallova senzoru pomocí multimetru je potřeba zajistit stabilní proudový zdroj a minimalizovat mechanické pnutí pouzdra, aby nedocházelo k falešným odchylkám signálu.

Odborný zdroj uvádí, že princip Hallova senzoru je založen na Hallově jevu, který je základem pro všechny polovodičové magnetické senzory a jejich praktické aplikace v elektronice (https://cs.wikipedia.org/wiki/Halluv_jev).

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Typy Hallových senzorů a jejich charakteristiky

Hallův senzor je polovodičové zařízení založené na Hallově jevu, který vzniká při průchodu elektrického proudu polovodičovou destičkou vystavenou kolmému magnetickému poli. Podle způsobu aktivace výstupu rozlišujeme tři hlavní typy Hallových senzorů: bipolární, unipolární kladné a unipolární záporné. Každý typ má odlišný princip spínání a specifické aplikace.

Bipolární Hallův senzor generuje výstupní signál při průchodu magnetického pole oběma polaritami – kladnou i zápornou. Typicky reaguje na magnetickou indukci v rozsahu od několika jednotek do stovek Gaussů (1 G = 10^-4 T). Tento typ je vhodný pro aplikace, kde je potřeba detekovat změnu polarity magnetického pole, například v měření otáček motoru nebo směru pohybu.

Unipolární Hallové senzory se aktivují pouze při jedné polaritě magnetického pole – buď kladné, nebo záporné. Unipolární kladný senzor spíná při dosažení určitého prahu kladné magnetické indukce, obvykle kolem 10-50 G, zatímco unipolární záporný senzor reaguje na stejný rozsah, ale opačné polarity. Tento typ se často používá v aplikacích s přesným spínáním, například v bezdotykových spínačích nebo detekci přítomnosti magnetu.

Tip: Pro mobilní telefony a přenosná zařízení jsou preferovány unipolární Hallovy senzory díky nízké spotřebě a spolehlivému spínání při jedné polaritě magnetického pole. Naopak pro automobilový průmysl a průmyslové aplikace, kde je potřeba detekovat směr nebo změnu polarity, je vhodnější bipolární Hallův senzor.

Hallovy senzory jsou vyráběny jako integrované moduly, které obsahují Hallův element z polovodiče (často křemík) s regulovaným konstantním proudem (typicky jednotky miliampérů), nízkošumový zesilovač a kompenzaci teplotních vlivů. Výstupní signál je diferenční a jeho velikost je přímo úměrná magnetické indukci působící na senzor. Typické Hallovo napětí dosahuje řádově desítek mikrovoltů na 1 Gauss, proto je nutné precizní zesílení a filtraci signálu.

Na co si dát pozor: častou chybou při použití Hallových senzorů je nesprávné nastavení úhlu mezi povrchem senzoru a magnetickým polem. Maximální výstupní signál vzniká při kolmém dopadu magnetického pole na senzor, zatímco rovnoběžný směr výrazně snižuje citlivost a může způsobit chybná měření. Dále je třeba zohlednit teplotní závislost odporu polovodičového elementu, která může ovlivnit přesnost měření bez vhodné kompenzace.

Hallovy senzory se vyrábějí v různých pouzdrech (např. TO-92, SOT-23, SO-8), přičemž je nutné respektovat pinout a elektrické parametry uvedené v datasheetu výrobce. Napájecí napětí se pohybuje od 3 V u miniaturních senzorů až po 12 V u průmyslových variant.

Pro koho se Hallovy senzory hodí: jsou ideální pro bezdotykové měření polohy, rychlosti a přítomnosti magnetického pole v automobilovém průmyslu, elektronice a průmyslové automatizaci. Naopak méně vhodné jsou pro aplikace vyžadující měření velmi slabých magnetických polí pod jednotky Gaussů bez dodatečného zesílení a filtrace.

Praktické aplikace Hallových senzorů v automobilovém průmyslu a dalších oblastech

Praktické aplikace Hallových senzorů v automobilovém průmyslu a dalších oblastech spočívají v přesném bezdotykovém měření magnetické indukce pomocí polovodičového snímače založeného na Hallově jevu. Tento princip umožňuje spolehlivě detekovat polohu, rychlost a další fyzikální veličiny s vysokou přesností a rychlou odezvou ve více průmyslových sektorech.

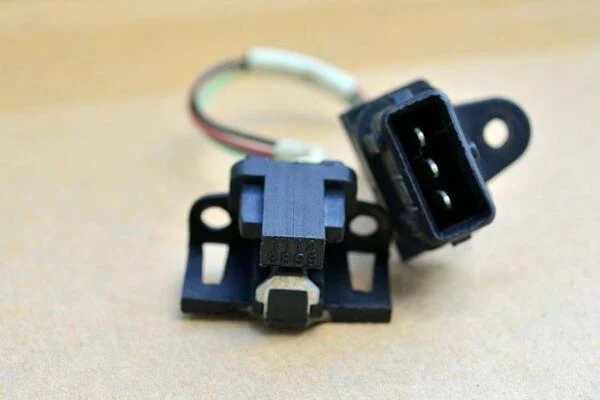

Hallovy senzory v moderním automobilu

Průměrné osobní vozidlo obsahuje přibližně 40 Hallových snímačů, které monitorují kritické parametry jako natočení volantu, otáčky klikového hřídele, polohu plynového a brzdového pedálu, stav dveří, zapnutí bezpečnostních pásů, rychlost vozidla, náklon karoserie a funkci ABS. Pro aktivaci těchto senzorů se používají neodymové magnety s magnetickou indukcí v řádu stovek Gaussů, které generují Hallovo napětí v rozsahu desítek až stovek mikrovoltů. Výstupní signál Hallova senzoru je diferenční a vyžaduje nízkošumový zesilovač s regulovatelným ziskem pro přesné vyhodnocení změn magnetického pole. Díky tomu automobilový průmysl dosahuje rychlého a spolehlivého měření, které zvyšuje bezpečnost i komfort jízdy.

Další průmyslové a spotřební aplikace

Hallovy senzory se široce využívají v průmyslové automatizaci pro bezdotykové snímání polohy pohyblivých částí strojů a řízení výrobních linek, kde je klíčová přesnost v řádu jednotek Gaussů. V medicíně slouží k monitorování průtoku krve a dalších biomedicínských parametrů pomocí miniaturizovaných polovodičových senzorů s vysokou citlivostí. V oblasti spotřební elektroniky, například v mobilních telefonech, Hallovy senzory detekují polohu krytu nebo aktivují funkce zařízení, přičemž jejich malý rozměr a nízká spotřeba umožňují integraci do kompaktních modulů.

• bezkontaktní měření magnetického pole v rozsahu jednotek až stovek Gaussů
• využití polovodičových Hallových elementů s nízkošumovým zesilovačem
• real-time snímání polohy, rychlosti a přítomnosti objektů s přesností do několika mikrovoltů

Tip: Pro správnou funkci Hallova senzoru v automobilu je nezbytné přesné umístění neodymového magnetu vůči senzoru; nesprávná poloha může způsobit chybná nebo nestabilní data, což ovlivní bezpečnostní systémy vozidla.

Pro koho se Hallovy senzory hodí: jsou ideální pro aplikace vyžadující spolehlivé bezdotykové měření polohy a rychlosti s vysokou přesností v reálném čase. Nevhodné jsou pro prostředí s extrémně silnými magnetickými poli nad 1 Tesla, kde může dojít k saturaci senzoru a chybám v měření.

Metody měření a testování Hallova senzoru

Hallův senzor je polovodičový magnetický senzor, který generuje elektrické napětí díky Hallovu jevu při působení magnetické indukce. Pro ověření jeho funkčnosti lze použít multimetr k měření výstupního napětí během přiblížení magnetu. Tento základní princip Hallova senzoru umožňuje rychlé zjištění, zda senzor správně reaguje na magnetické pole.

Jak provést měření Hallova senzoru pomocí multimetru

1. Připojení multimetru – nastavte multimetr na měření stejnosměrného napětí a připojte jeho svorky ke kontaktům Hallova snímače.
2. Aktivace senzoru magnetem – přibližte magnet k senzoru a sledujte změnu napětí na multimetru.
3. Vyhodnocení výsledku – pokud Hallův senzor funguje, multimetr ukáže změnu napětí úměrnou intenzitě magnetického pole.
4. Opakování měření – měření opakujte při různých vzdálenostech magnetu pro ověření citlivosti senzoru.

Odborná rada: Při testování Hallova senzoru se vyvarujte přepólování a nadměrného napětí, které mohou poškodit polovodičový senzor. Pro koho je tento test vhodný? Pro techniky, elektrikáře a kutily, kteří potřebují rychlý a přesný návod, jak proměřit Hallův snímač otáček nebo jiný magnetický senzor. Naopak amatéři bez základních znalostí elektrotechniky by měli měření svěřit odborníkům, aby předešli zkratům či poškození senzoru.

Vliv teploty a kompenzace chyb v Hallových senzorech

Teplotní změny ovlivňují Hallovo napětí, protože zvýšení teploty mění elektrický odpor polovodičového elementu a snižuje jeho citlivost. Typicky klesá Hallovo napětí o 0,1 až 0,3 % na každý stupeň Celsia nad referenční teplotou 25 °C, což může způsobit chyby v měření magnetické indukce i elektrického proudu. Proto výrobci integrují do senzorů metody kompenzace, které udržují přesnost měření v rozsahu provozních teplot od -40 °C do +125 °C.

Pro minimalizaci teplotních vlivů se běžně používají dva Hallovy čipy umístěné na jednom čipu kolmo k sobě (rozdíl 90°). Tento uspořádání umožňuje vzájemnou korekci signálů, protože změny odporu vlivem teploty působí obdobně na oba čipy, zatímco magnetické pole ovlivňuje jejich výstupy odlišně. Elektronické vyhodnocovací obvody pak rozdílovým měřením eliminují chyby způsobené teplotními odchylkami a mechanickým pnutím.

Navíc moderní Hallovy senzory obsahují integrované nízkošumové zesilovače s adaptivními algoritmy, které dynamicky upravují zesílení a offset výstupního Hallova napětí. Tento proces kompenzuje nejen teplotní změny, ale i piezoelektrické a mechanické vlivy, které by jinak snižovaly přesnost. Výsledkem je stabilní a lineární výstupní signál i při kolísání okolní teploty a zatížení senzoru.

• použití dvou Hallových čipů otočených o 90° pro vzájemnou eliminaci teplotních a mechanických chyb
• integrované nízkošumové zesilovače s adaptivní elektronickou korekcí offsetu a zisku
• rozsah provozních teplot od -40 °C do +125 °C s minimální odchylkou Hallova napětí
• kompenzace piezoelektrického efektu a mechanického pnutí na čipu

Tip: Častou chybou je neimplementovat teplotní kompenzaci u Hallových senzorů, což vede k posunům Hallova napětí až o desítky mikrovoltů a tím k nepřesnostem v měření magnetické indukce, což je kritické například u snímačů otáček motoru nebo polohy v automobilovém průmyslu.

Tato kombinace konstrukčních a elektronických opatření umožňuje Hallovým senzorům poskytovat spolehlivá data i v náročných podmínkách, například v automobilovém průmyslu, kde je přesnost měření klíčová, nebo v mobilních telefonech, kde se využívá nízká spotřeba energie a stabilita signálu. Pro aplikace s menšími nároky na teplotní stabilitu lze použít jednodušší senzory bez pokročilé kompenzace, avšak s omezenou přesností.

Kalibrace Hallových senzorů a výrobní postupy

Kalibrace Hallových senzorů je nezbytnou součástí výrobního procesu, která zásadně zlepšuje přesnost měření magnetického pole pomocí polovodičového senzoru. Kalibrace probíhá za přesně kontrolovaných podmínek magnetické indukce a teplot, aby se zajistil stabilní a spolehlivý výstupní signál Hallova snímače v celém pracovním rozsahu.

1. Nastavení nulového bodu – určuje se výstupní napětí senzoru bez přítomnosti magnetického pole
2. Expozice kalibračnímu magnetickému poli – měří se odpověď senzoru při známých hodnotách magnetické indukce
3. Kompenzace teploty – testování a úprava parametrů senzoru při různých provozních teplotách
4. Verifikace výstupního signálu – kontrola linearity a citlivosti výstupu pro konkrétní aplikace

Přesná kalibrace je klíčová zejména u Hallových snímačů používaných v automobilovém průmyslu nebo mobilních telefonech, kde se využívá princip Hallova jevu k měření otáček či detekci polohy. Naopak, u méně náročných aplikací může být kalibrace méně rozsáhlá, což zjednodušuje výrobní proces.

Časté dotazy

Jak funguje Hallův senzor?

Hallův senzor využívá Hallův jev, kdy se při průchodu proudu polovodičem v magnetickém poli vytvoří Hallovo napětí přibližně 30 µV při 1 Gaussu.

Jak otestovat Hallův senzor?

Testování se provádí přiblížením magnetu k senzoru a měřením změny výstupního napětí multimetrů, kde by mělo dojít k odezvě.

Jaký signál dává Hallův senzor?

Výstupní signál Hallova senzoru je diferenční napětí úměrné magnetickému poli, typicky v řádu mikrovoltů.

Co je Hallův jev?

Hallův jev je fyzikální jev, kdy v polovodiči při kolmé magnetické indukci a průchodu proudu vzniká napětí na protilehlých stranách.

Jaký je základní princip Hallova senzoru?

Princip spočívá v měření Hallova napětí, které je přímo úměrné magnetické indukci, pomocí polovodičového elementu a stabilizovaného proudu.

Jaké jsou typy Hallových senzorů?

Existují bipolární, unipolární kladné a unipolární záporné Hallovy senzory, lišící se aktivací podle polarity magnetického pole.

Kde se používají Hallovy senzory v automobilech?

V automobilech je až 40 Hallových senzorů pro měření polohy volantu, otáček motoru, polohy pedálů a dalších parametrů.

Jak ovlivňuje teplota Hallovo napětí?

Teplota může způsobit změnu odporu Hallova elementu, což ovlivňuje přesnost měření a je kompenzována elektronicky a konstrukcí senzoru.

Jak se kalibruje Hallův senzor?

Kalibrace zahrnuje nastavení nulového bodu, testování při různých magnetických polích a teplotách a úpravu výstupního signálu pro přesnost.

Jak změřit Hallův snímač pomocí multimetru?

Multimetr nastavte na měření napětí, přiblížte magnet k senzoru a sledujte změnu výstupního napětí, která by měla odpovídat Hallovu jevu.

Jaké materiály se používají při výrobě Hallových senzorů?

Nejběžnější materiály jsou polovodiče jako arsenid galia (GaAs) a křemík (Si), které umožňují přesnou detekci magnetického pole.

Jak se Hallův senzor zapojuje v elektrokole?

Typicky se Hallův senzor zapojuje mezi napájení 5 V, zem a vstup řídicí jednotky, přičemž detekuje otáčky motoru nebo pedálu.

Jak funguje Hallův senzor otáček?

Hallův senzor otáček detekuje změny magnetického pole způsobené otáčejícím se magnetem, čímž generuje pulzní signál úměrný otáčkám.

Jaká je typická citlivost Hallova senzoru?

Citlivost běžných Hallových senzorů je kolem 1 až 5 mV/G (miligauß), což umožňuje detekci i velmi slabých magnetických polí.

Jak se kompenzuje teplotní drift v Hallových senzorech?

Kompenzace teplotního driftu se provádí integrovanými obvody, které upravují výstupní napětí podle měřených teplot v rozsahu ±85 °C.
