Instalace prodlužovacího kabelu bezpečnostní tipy a schémata

Správné zapojení prodlužovacího kabelu výrazně snižuje riziko elektrického zkratu a přehřátí vodičů. Výběr vhodného průřezu vodiče a správná délka kabelu jsou klíčové pro bezpečnost prodlužovacích kabelů při domácím i venkovním použití. Podívejme se na osvědčená schémata zapojení, která minimalizují nebezpečí a zajistí spolehlivý provoz.

Jak správně zapojit prodlužovací kabel krok za krokem

Instalace prodlužovacího kabelu vyžaduje přesné dodržení správného zapojení vodičů a bezpečnostních pravidel. Prodlužovací kabel obsahuje tři vodiče – fázový (hnědý), nulový (modrý) a ochranný (zelenožlutý), které je nutné připojit podle schématu zapojení do vidlice a zásuvky. Správné provedení zajišťuje bezpečnost a spolehlivost při používání kabelu.

Jak správně připojit vodiče v prodlužovacím kabelu

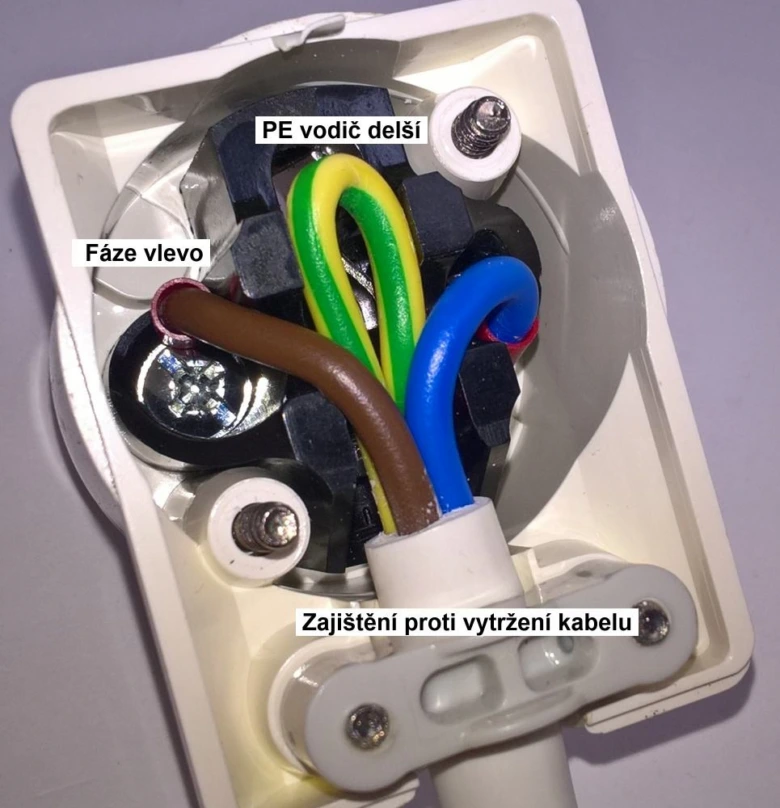

Hnědý vodič představuje fázi (L) a musí být připojen k příslušnému svorku vidlice i zásuvky. Modrý vodič je nulový (N) a připojuje se do svorky označené N. Zelenožlutý vodič slouží jako ochranný vodič (PE) a je připojen k ochrannému kolíku zásuvky a vidlice. Každý vodič musí být pevně upevněn, aby nedošlo k uvolnění, což by ohrozilo bezpečnost. Schéma zapojení vždy respektujte podle platných norem a barevných značení, nesmí se měnit pořadí vodičů.

Krok za krokem instalace prodlužovacího kabelu

1. Příprava materiálu – připravte prodlužovací kabel, vidlici a zásuvku s odpovídajícím průřezem vodičů a délkou kabelu.
2. Odizolování vodičů – opatrně odstraňte izolaci z konců vodičů tak, aby nedošlo k poškození měděných drátů.
3. Připojení vodičů – podle schématu zapojení připojte hnědý, modrý a zelenožlutý vodič ke správným svorkám vidlice a zásuvky.
4. Kontrola spoje – zkontrolujte pevnost spojů a správné zařazení vodičů, zabráníte tím riziku zkratu nebo přehřátí.
5. Ukotvení kabelu – zajistěte kabel proti pohybu ve vidlici i zásuvce, abyste předešli mechanickému poškození.

Bezpečnostní opatření při instalaci prodlužovacího kabelu

Před započetím instalace vždy odpojte napájení, aby nedošlo k úrazu elektrickým proudem. Používejte vhodné nářadí s izolovanými rukojeťmi a pracujte v suchém prostředí. Kabel musí být jištěn jističem s odpovídajícím proudovým zatížením podle průřezu vodičů a délky kabelu. Pravidelně provádějte kontrolu prodlužovacího kabelu, zejména spoje a izolace, aby se předešlo riziku přehřátí či poškození. Na co si dát pozor: často se podceňuje správné namotání kabelu, což může vést k přehřívání vodičů a ohrožení bezpečnosti.

Bezpečnostní zásady používání prodlužovacích kabelů

Bezpečnostní zásady používání prodlužovacích kabelů jsou klíčové pro prevenci požárů a poškození elektroinstalace. Dodržování správného průřezu vodičů a jištění výrazně snižuje riziko přehřátí, zatímco nesprávné namotání kabelu na bubnu může způsobit nebezpečné zvýšení teploty.

Rizika přehřátí prodlužovacích kabelů

Přehřátí prodlužovacího kabelu je často důsledkem přetížení a nevhodného průřezu vodiče, který nedokáže bezpečně přenést požadovaný proud. Pokud je průřez vodiče příliš malý, dochází k výraznému zvýšení teploty, což může vést k poškození izolace a následnému požáru. Další častou chybou je používání kabelu namotaného na bubnu, kde se teplo nemá kam rozptýlit. Takové namotání vytváří podmínky pro hromadění tepla a výrazně zvyšuje riziko přehřátí. Proto je třeba vždy kabel odmotat do plné délky a zkontrolovat jeho průřez podle plánované zátěže.

Správné jištění a jeho význam

Jištění prodlužovacího kabelu pomocí vhodného jističe chrání před přetížením a zkratem, které by mohly kabel poškodit nebo způsobit nebezpečnou situaci. Hodnota jističe musí odpovídat průřezu vodiče – například kabel s průřezem 2,5 mm² by měl být jištěn jističem s hodnotou maximálně 16 A. Nesprávné jištění vede ke zvýšenému riziku přehřátí a degradace materiálu kabelu. Pravidelná kontrola prodlužovacího kabelu a jeho jištění patří mezi základní bezpečnostní rady pro používání prodlužovacích kabelů v domácnosti.

• Nepoužívejte prodlužovací kabely s poškozenou izolací.
• Kabel vždy rozvinujte celý, aby nedošlo k přehřátí.
• Jištění volte podle průřezu vodiče a délky kabelu.

Tip: Pravidelně kontrolujte zapojení prodlužovacího kabelu a jeho schéma zapojení, abyste zajistili bezpečnost a dlouhou životnost zařízení.

Doporučené materiály a průřezy vodičů pro prodlužovací kabel

Pro bezpečné zapojení prodlužovacího kabelu je klíčový správný výběr materiálů a průřezu vodičů. Nejčastěji se používá kabel typu CYKY-J, který obsahuje měděné vodiče s dostatečnou mechanickou odolností a tepelnou stabilitou. Pro běžné domácí jističe o hodnotě 16 A se doporučuje průřez vodiče 2,5 mm², který zajišťuje dostatečný proudový průchod bez přehřívání. Pro jističe do 10 A postačuje 1,5 mm², zatímco pro vyšší zatížení nad 20 A je vhodný průřez 4 mm².

Použití dvouvodičového kabelu je zásadně nevhodné a nebezpečné, především u prodlužovacích kabelů se zásuvkou vybavenou ochranným kolíkem. Takový kabel nesplňuje bezpečnostní normy a může způsobit riziko úrazu elektrickým proudem.

Jaké materiály použít pro bezpečnou instalaci prodlužovacího kabelu

Kabel CYKY-J představuje standardní volbu díky měděným vodičům a kvalitní izolaci, která odolává běžným mechanickým i tepelným vlivům. Materiály kabelu musí odpovídat délce kabelu a jeho průřezu, aby se minimalizovalo riziko přehřátí a ztráty napětí. Kontrola prodlužovacího kabelu před instalací zahrnuje ověření správného průřezu vodiče a integrity izolace podle schématu zapojení.

Tip: Při instalaci prodlužovacího kabelu se vyhněte používání kabelů s menším průřezem vodiče, než odpovídá jištění. Zabráníte tak přehřívání a riziku požáru. Prodloužení kabelu bezpečnostní tipy vždy zdůrazňují správný průřez a použití kvalitních materiálů.

Schéma zapojení prodlužovacího kabelu s více zásuvkami

Správné schéma zapojení prodlužovacího kabelu s více zásuvkami vychází z barevného značení vodičů a pořadí jejich připojení. Fázový vodič (L) má standardně barvu hnědou, černou nebo šedou a připojuje se k příslušnému kontaktu ve vidlici i zásuvkách. Nulový vodič (N) je světle modrý a musí být zapojen do nulového kontaktu. Ochranný vodič (PE), zelenožlutý, zajišťuje ochranu před úrazem elektrickým proudem a musí být pevně propojen s kovovou částí zásuvek a vidlicí.

Návod na instalaci prodlužovacího kabelu se schématy zapojení

1. Odizolujte konce vodičů s ohledem na průřez vodiče, který odpovídá zatížení kabelu a délce kabelu pro minimalizaci poklesu napětí.
2. Připojte fázový vodič (hnědý) k fázovému kontaktu vidlice a zásuvek.
3. Zapojte nulový vodič (modrý) do nulového kontaktu.
4. Připojte ochranný vodič (zelenožlutý) k ochrannému kontaktu (zemnění).
5. Zkontrolujte pevnost spojení a provádějte kontrolu prodlužovacího kabelu před každým použitím.

Tip: Bezpečnost prodlužovacích kabelů výrazně zvýšíte správným propojením ochranného vodiče a pravidelnou revizí elektroinstalace. Častou chybou je opomenutí připojení zelenožlutého vodiče, což může vést k nebezpečí úrazu elektrickým proudem.

Při zapojení prodlužovacího kabelu na vánoční věnec podle schématu vždy respektujte tyto zásady a dbejte na maximální délku kabelu, aby nedocházelo k přehřívání a ztrátám energie.

Maximální délka a dimenzování prodlužovacího kabelu

Maximální délka a dimenzování prodlužovacího kabelu rozhodují o bezpečnosti a správném výkonu prodlužovačky při domácím i profesionálním použití. Nesprávné volby mohou vést k přehřátí, poškození připojených zařízení nebo ohrožení uživatele.

Maximální délka prodlužovacího kabelu a její dopady

Prodlužovací kabel o délce 50 metrů s průřezem vodiče 1 mm² představuje značné bezpečnostní riziko, které je navíc zakázané podle platných norem. Dlouhý kabel s příliš tenkým průřezem způsobuje výrazný pokles napětí a může se přehřívat, což ohrožuje jak připojená zařízení, tak uživatele. Maximální délka prodlužovacího kabelu pro bezpečný provoz proto závisí na průřezu vodiče – čím menší průřez, tím kratší by kabel měl být. Pro domácí použití se doporučuje volit kratší kabely, případně kabely s větším průřezem, aby byla zajištěna bezpečnost prodlužovacích kabelů a stabilita napájení.

Doporučené průřezy vodičů podle jištění

Správné dimenzování průřezu vodiče se odvíjí od hodnoty jističe, který kabel chrání. Pro jistič 16 A je standardní průřez vodiče prodlužovacího kabelu 2,5 mm², což zajistí bezpečné zapojení prodlužovacího kabelu bez rizika přehřátí a poklesu výkonu. U jističů s hodnotou 32 A je nutné použít průřez vodiče minimálně 4 mm², aby kabel unesl vyšší proudovou zátěž. Dodržení těchto parametrů je základní podmínkou správné instalace prodlužovacího kabelu a jeho bezpečného provozu. Kontrola prodlužovacího kabelu by měla vždy zahrnovat ověření těchto parametrů podle schématu zapojení a platných bezpečnostních pravidel.

• Délka kabelu ovlivňuje proudové zatížení a přehřátí
• Průřez vodiče určuje maximální proud a bezpečnost
• Kabel s délkou 50 m a průřezem 1 mm² je nebezpečný a zakázaný
• Průřez 2,5 mm² odpovídá jističům 16 A, průřez 4 mm² jističům 32 A

Tip: Při instalaci prodlužovacího kabelu vždy zkontrolujte jeho průřez a délku v souladu s jištěním, abyste předešli riziku požáru i poškození zařízení.

Kontrola a testování prodlužovacích kabelů po instalaci

Kontrola a testování prodlužovacích kabelů po instalaci zajišťuje bezpečnost prodlužovacích kabelů a správné zapojení podle schématu zapojení. Revize je nezbytná k odhalení poškození izolace, přepálených kontaktů a nesprávného jištění, které mohou způsobit zkrat nebo přehřátí. Měření impedance pomáhá identifikovat vadné připojení vodičů a tím předchází riziku elektrického úrazu nebo požáru.

1. Kontrola vizuálního stavu – zkontrolujte izolaci kabelu, stav vidlice a zásuvek, zda nejsou prasklé nebo opotřebované
2. Měření impedance – použijte specializovaný přístroj k ověření správného průřezu vodiče a integrity spojů
3. Kontrola jištění – ověřte, zda je kabel jištěn odpovídajícím jističem podle délky kabelu a příkonu připojených zařízení
4. Revize odborníkem – doporučuje se pravidelná revize elektroinstalace, zejména pokud kabel slouží pro náročnější provoz

Tipy pro bezpečnou instalaci prodlužovacích kabelů doma

Při instalaci dodržujte schéma zapojení prodlužovacího kabelu a nepřekračujte doporučenou délku kabelu, aby nedošlo k poklesu napětí a přehřátí vodičů.

Časté chyby při instalaci a jak se jim vyhnout

Při instalaci prodlužovacího kabelu je nejčastější chybou použití dvouvodičového kabelu bez ochranného vodiče (PE), což je v rozporu s normou a výrazně zvyšuje riziko úrazu elektrickým proudem. Prodlužovací kabely musí mít tři vodiče – fázi (L), nulák (N) a ochranný vodič (PE) – s odpovídajícím průřezem podle délky a plánovaného zatížení. Například pro jištění 16 A je standardní průřez vodičů 2,5 mm²; použití kabelu s menším průřezem, například 1 mm² na délku přes 20 metrů, vede k přehřívání a může způsobit požár.

Další častou chybou je přetížení kabelu nad jeho kapacitu. Maximální zatížení prodlužovacího kabelu nesmí překročit hodnotu jištění v rozvaděči (typicky 10 A nebo 16 A). Přetížení způsobuje zvýšení teploty vodičů, což může vést k degradaci izolace a následnému zkratu. Proto je nezbytné kontrolovat délku kabelu a průřez vodičů, protože odpor vodiče roste s délkou a zvyšuje úbytek napětí.

Správné barevné značení vodičů je klíčové pro bezpečné zapojení a zabrání chybám v připojení fází, nuláku a ochranného vodiče. V sítích TN-C-S se fáze označuje černou, hnědou nebo šedou barvou, nulák světle modrou a ochranný vodič zelenožlutou. Nesprávné připojení vodičů může způsobit nefunkčnost proudového chrániče nebo nebezpečné dotykové napětí.

Dalším rizikem je používání prodlužovacích kabelů namotaných na bubnu při zatížení. Namotání zvyšuje indukční odpor a brání odvodu tepla, což vede k přehřátí kabelu a riziku požáru. Kabel proto vždy rozviňte celý před použitím.

Tip: Nesprávné zapojení rozdvojky na prodlužovací kabel může způsobit nevyvážené zatížení a vznik zkratu. Vždy dodržujte schéma zapojení a pořadí připojení vodičů podle platných norem.

• Nepoužívejte dvouvodičové prodlužovací kabely bez ochranného vodiče (PE)
• Nepřetěžujte kabel nad hodnotu jištění (maximálně 10 A nebo 16 A dle průřezu)
• Kontrolujte pravidelně stav izolace a mechanické poškození kabelu
• Dodržujte barevné značení vodičů podle ČSN (L: černá/hnědá/šedá, N: modrá, PE: zelenožlutá)
• Nepoužívejte prodlužovací kabely namotané na bubnu při provozu
• Používejte kabely s průřezem minimálně 2,5 mm² pro délky nad 20 metrů a jištění 16 A

Pro koho se to hodí: Instalace prodlužovacího kabelu s dodržením těchto pravidel je vhodná pro domácí i dílenské použití, kde je třeba bezpečně prodloužit napájení do vzdálenějších míst.

Pro koho NE: Nevhodné je používání necertifikovaných nebo poškozených kabelů, stejně jako instalace bez ochranného vodiče, což je zakázáno a nebezpečné.

Pravidelná kontrola prodlužovacích kabelů a správné zapojení podle schémat výrazně snižují riziko požáru a úrazu elektrickým proudem. Dodržování těchto zásad je základním předpokladem bezpečné elektroinstalace v domácnosti i na pracovišti.

Časté dotazy (FAQ) k instalaci prodlužovacího kabelu

Otázka: Jak zapojit prodlužovací kabel správně?

Připojte tři vodiče (hnědý L, modrý N, zelenožlutý PE) k odpovídajícím svorkám vidlice a zásuvek podle schématu zapojení. Dodržujte správné barevné značení a pevné upevnění, aby byla zajištěna bezpečnost prodlužovacích kabelů.

Otázka: Na co nesmím namotat prodlužovací kabel?

Prodlužovací kabel nesmí být používán namotaný na bubnu pod zátěží kvůli riziku přehřátí, které může vést k poškození izolace a požáru.

Otázka: Jaká je maximální délka prodlužovacího kabelu pro bezpečný provoz?

Maximální délka by neměla přesáhnout 50 metrů, přičemž průřez vodiče musí odpovídat jištění. Například 2,5 mm² je doporučený průřez pro 16 A jistič.

Otázka: Jaký průřez vodičů je doporučený pro 16 A prodlužovací kabel?

Pro jištění 16 A se doporučuje měděný vodič s průřezem 2,5 mm², který zajišťuje bezpečný přenos proudu bez přehřívání.

Otázka: Proč jsou dvouvodičové prodlužovačky nebezpečné?

Chybí jim ochranný vodič PE, což výrazně snižuje bezpečnost a může vést k úrazu elektrickým proudem. Jejich používání s kolíkovou zásuvkou je zakázáno.

Otázka: Jak často mám kontrolovat prodlužovací kabel?

Kontrola by měla probíhat před každým použitím, s důrazem na vizuální stav a funkčnost, a revize elektroinstalace by se měla provádět alespoň jednou ročně.

Otázka: Jak provést kontrolu prodlužovacího kabelu po instalaci?

Zkontrolujte viditelná poškození izolace, měřte impedanci vodičů a ověřte správné jištění podle platných ČSN norem pro bezpečnost.

Otázka: Jaké jsou nejčastější chyby při instalaci prodlužovacích kabelů?

Mezi časté chyby patří používání nevhodných materiálů, přetížení, nesprávné zapojení vodičů a použití dvouvodičových kabelů bez ochranného vodiče.

Otázka: Jak správně namotat prodlužovací kabel, aby nedošlo k přehřátí?

Kabel nikdy nepoužívejte namotaný na bubnu během provozu; rozmotané vedení umožňuje účinné chlazení a snižuje riziko přehřátí.

Otázka: Lze použít prodlužovací kabel venku?

Ano, pokud je určený pro venkovní použití, tj. s odpovídající izolací a krytím proti vlhkosti a mechanickému poškození.

Otázka: Jaká je správná barva vodiče ochranného kolíku?

Podle českých norem je barva ochranného vodiče zelenožlutá, což usnadňuje jeho identifikaci a správné zapojení.

Otázka: Mohu připojit více zásuvek na jeden prodlužovací kabel?

Maximální počet zásuvek na jednom vývodu z rozvaděče je deset, přičemž dvojzásuvka se počítá jako jedna, aby nedošlo k přetížení.

Otázka: Co dělat, když zjistím poškození kabelu?

Poškozený kabel ihned vyřaďte z provozu a nechte ho opravit nebo vyměnit kvalifikovaným elektrikářem kvůli zachování bezpečnosti.

Otázka: Jaká je role jištění u prodlužovacích kabelů?

Jištění chrání kabel před přetížením a zkratem; musí odpovídat průřezu vodiče, například 16 A pro kabel s průřezem 2,5 mm².

Otázka: Jak správně zapojit rozdvojku na prodlužovací kabel?

Vodiče rozdvojky se propojují podle barevného značení, přičemž jištění musí odpovídat celkovému zatížení, aby byla zachována bezpečnost instalace.
