Jak správně určit typ a označení ventilu v instalacích

Správné určení označení ventilu a jeho typu je klíčové pro bezchybné zapojení a dlouhodobou funkčnost armatury. Znalost schematických značek ventilů, materiálů a směru toku média umožňuje přesnou identifikaci a výběr vhodného ventilu pro konkrétní aplikaci. Detailní rozlišení typů armatur pomáhá předejít chybám při instalaci i údržbě.

Jak číst a rozpoznat označení ventilu podle písmen a symbolů

Jak správně identifikovat typ ventilu podle jeho písmenového označení je klíčové pro výběr a správnou instalaci armatury v topných a průmyslových systémech. Každý ventil má specifické písmenové označení podle normy ČSN, které přesně vyjadřuje jeho konstrukční typ a funkci. Například označení V znamená základní ventil bez speciálního tvaru, PV označuje přímý ventil s lineárním průtokem média, RV je rohový ventil s průtokem ohnutým o 90°, ŠV představuje škrticí ventil umožňující regulaci průtoku, TPV je termostatický ventil přímý a TRV termostatický ventil rohový. K těmto písmenům se často přidává šipka směru toku média, která určuje správnou orientaci ventilu při montáži a je nezbytná pro zachování tlakových parametrů a funkčnosti systému.

Písmenové označení ventilů podle ČSN pomáhá jednoznačně rozpoznat druh ventilu, jeho materiálové provedení a vhodnost pro konkrétní tlakové parametry, například PN16 nebo PN40. Správné čtení těchto schematických značek ventilů umožňuje efektivně určit, jaký typ armatury použít, což je zásadní při výměně nebo plánování topného systému. Častou chybou je zaměnění přímého (PV) a rohového (RV) ventilu, které může způsobit nesprávnou instalaci a problémy s těsněním PTFE, jež je běžně používáno pro zajištění těsnosti v tlakových a teplotních podmínkách topných systémů.

Jak rozpoznat druh ventilu podle označení

Při určování označení ventilu je nezbytné sledovat šipku směru toku média, která je podle ČSN vždy vyznačena na těle ventilu. Nesprávná orientace ventilu může negativně ovlivnit tlakové parametry ventilů a funkčnost celého systému, například způsobit zvýšený tlakový odpor nebo netěsnosti. Proto se doporučuje vždy ověřit směr toku média podle šipky a respektovat jej při montáži.

Tip: Pro koho je správné určení typu ventilu nejdůležitější? Především pro instalatéry a projektanty topných systémů, kteří musí zajistit správnou funkci a dlouhodobou spolehlivost armatury. Naopak laikům bez technického zázemí může být čtení označení obtížné a vyžaduje odbornou konzultaci nebo pomoc zkušeného technika.

Typy ventilů a jejich základní charakteristiky v instalacích

V instalacích je nezbytné správně určit typ ventilu podle jeho konstrukce a funkce. To usnadňuje výběr vhodné armatury podle technických parametrů a normy ČSN ventilů. Níže najdete přehled hlavních typů ventilů, jejich charakteristiky a praktické využití.

Jaké jsou hlavní typy ventilů v instalacích?

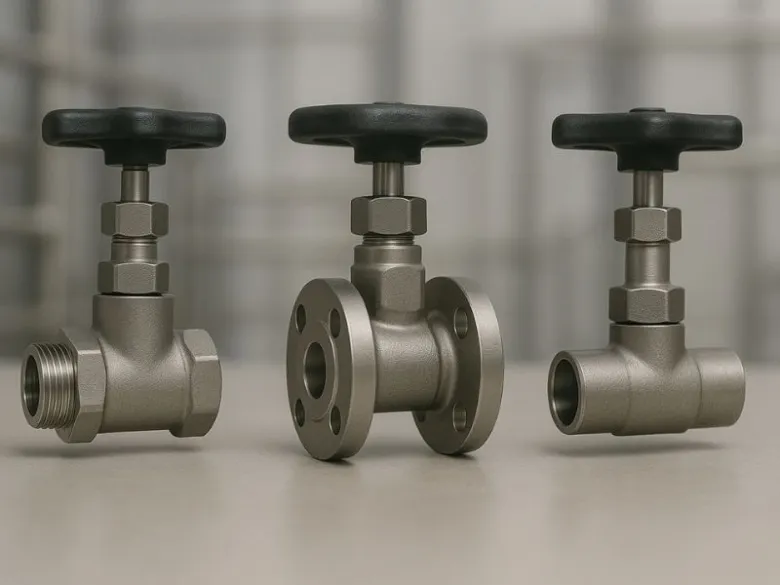

Mezi nejběžnější typy ventilů patří přímé, rohové a pojistné ventily. Přímý ventil umožňuje průtok média přímo bez změny směru toku, což je ideální pro rovné vedení potrubí. Rohový ventil mění směr toku média o 90 stupňů a často se využívá tam, kde je potřeba změnit směr vedení vody nebo topného média. Pojistný ventil slouží k ochraně instalace před přetlakem tím, že při překročení nastavené hodnoty otevře cestu k vypuštění přebytečného média. Tento typ ventilu je kritický pro bezpečnost topných systémů a musí splňovat stanovené tlakové parametry ventilů dle platných norem.

Další často používaný typ je kulový kohout, který se vyznačuje rychlým uzavíráním a otevíráním průtoku rotací koule s otvorem. Tento ventil je vhodný pro rychlou regulaci nebo úplné uzavření průtoku.

• Přímý ventil – umožňuje přímý směr toku média
• Rohový ventil – mění směr toku o 90 stupňů
• Pojistný ventil – zabezpečuje systém proti přetlaku
• Kulový kohout – rychlá regulace průtoku pomocí otočné koule

Jak poznat typ ventilu na topení?

Typ ventilu v topném systému poznáte podle tvaru a označení na těle ventilu. Nejčastěji se setkáte s rohovými ventily, které mají konstrukci umožňující změnu směru toku topné vody. Přímé ventily v topení slouží pro vedení bez změny směru a jsou obvykle instalovány tam, kde to rozvody vyžadují. Označení ventilu často obsahuje písmena jako V (ventil) nebo RV (rohový ventil), což pomáhá přesně určit typ a usnadňuje orientaci ve schématech.

Schematické značky ventilů ve stavebních výkresech odpovídají těmto typům a zahrnují detaily o směru toku média a materiálech ventilů. Správné čtení těchto značek je zásadní pro přesnou instalaci a následnou údržbu topného systému.

Jaké jsou dva druhy ventilu a jejich rozdíly?

Základní dělení ventilů v instalacích rozlišuje přímé a rohové ventily. Přímý ventil umožňuje průtok média přímo bez změny směru, což je vhodné pro rovné úseky potrubí s požadavkem na minimální tlakové ztráty. Rohový ventil mění směr toku média o 90 stupňů, což se hodí pro instalace s omezeným prostorem nebo nutností změny směru potrubí.

Rozdíl mezi těmito druhy ventilů je klíčový při plánování instalace, protože nesprávný typ ventilu může způsobit zhoršení průtoku nebo problémy s tlakem. V praxi proto doporučuji vždy ověřit tlakové parametry ventilů a materiály ventilů podle normy ČSN ventilů, aby bylo zajištěno jejich správné fungování.

Tip: Častou chybou je zaměňování rohového a přímého ventilu podle vzhledu bez ověření označení, což může vést k nesprávné instalaci a problémům se směr toku média.

Pro koho se to hodí: Tento přehled pomůže instalačním technikům, projektantům i správcům budov při rychlé orientaci v typech ventilů a jejich správném určení podle označení. Pro laiky může být určování typů náročnější, proto je vhodné konzultovat technické dokumentace nebo odborníky.

Materiály těla a těsnění ventilů a jejich význam pro použití

Materiály těla a těsnění ventilů výrazně ovlivňují jejich životnost a funkci v konkrétních podmínkách. Správná volba materiálu ventilu a kompatibilního těsnění se odvíjí od druhu média, teploty a tlakových parametrů systému. Proto je nezbytné při určování označení ventilu věnovat pozornost nejen typu armatury, ale i materiálovým specifikacím podle platných norem ČSN ventilů.

Jaké materiály se používají pro tělo ventilu?

Těla ventilů se nejčastěji vyrábějí z litiny, oceli a nerezové oceli, přičemž každý materiál má specifické vlastnosti vhodné pro určité aplikace. Litina je cenově dostupná a dobře odolává tlaku do 16 barů, proto se běžně používá v topných soustavách a při nižších teplotách do 120 °C. Ocelové ventily jsou vhodné pro vyšší tlakové parametry a teploty přesahující 200 °C, což je běžné u průmyslových instalací. Nerezová ocel nabízí vysokou korozivzdornost a chemickou odolnost, proto najde uplatnění v agresivních médiích a potravinářských procesech. Při určení správného materiálu ventilu podle jeho označení je nezbytné respektovat i směr toku média, který bývá vyznačen na těle ventilu schematickou značkou.

Jak vybrat správné těsnění ventilu podle média a teploty?

Těsnění ventilu musí být kompatibilní s médiem a provozní teplotou, aby zaručilo dlouhodobou těsnost a zabránilo únikům. PTFE (polytetrafluorethylen) je ideální pro horkou páru do 150 °C, protože má výbornou chemickou odolnost a nízký součinitel tření. EPDM těsnění se používá především v systémech s pitnou vodou, díky své odolnosti vůči nízkým teplotám a kyselinám. FPM (fluoropolymerové těsnění) zvládá vysoké teploty a agresivní chemikálie, což je vhodné pro speciální průmyslové aplikace. Pro správné určení těsnění podle označení ventilu je třeba znát mediální složení a normy ČSN ventilů, které stanovují limity pro tlakové a teplotní parametry.

Tip: Častou chybou je volba nevhodného těsnění pro média s vysokou agresivitou, což vede k rychlému opotřebení a netěsnostem. Pro koho se materiál ventilu s PTFE těsněním hodí, jsou systémy s párou a chemikáliemi; naopak NE je vhodný do instalací s abrazivními médii, kde je lepší zvolit speciální řešení.

Provozní parametry ventilů: teplota, tlak a kompatibilita s médiem

Jaké jsou provozní teploty ventilů?

Ventily jsou konstruovány pro provoz v teplotním rozsahu od -196 °C, což odpovídá nízkoteplotním aplikacím například v chlazení nebo plynárenství, až do +150 °C, což je maximální běžná teplota u topných systémů a parních rozvodů. Tento rozsah závisí na materiálu těla ventilu a typu těsnění. Například těsnění z PTFE odolává teplotám až do 150 °C, zatímco plastové ventily mají limit kolem 60 °C. Při určování správného typu ventilu pro topení je nutné znát přesnou teplotu média, aby nedošlo k degradaci těsnění a těla ventilu, což by vedlo k netěsnostem a zkrácení životnosti.

Jaké jsou provozní tlaky ventilů?

Provozní tlak ventilů se pohybuje v rozmezí 5 až 55 bar, což pokrývá většinu aplikací v topných systémech, průmyslových instalacích i vodovodních rozvodech. Ventily jsou často označeny podle tlakové třídy PN (například PN16, PN25, PN40), která musí odpovídat maximálnímu tlakovi v systému. Překročení této hodnoty může způsobit poškození těla ventilu nebo těsnění, úniky média a v krajních případech havárii. Proto je při určování označení ventilu nezbytné znát přesné tlakové parametry a ověřit jejich shodu s normou ČSN ventilů platnou pro daný typ armatury.

Jak zajistit kompatibilitu ventilu s médiem?

Kompatibilita ventilu s pracovním médiem je klíčová pro jeho správnou funkci a dlouhodobou životnost. Nejčastější média v topných a průmyslových systémech jsou pára, voda a plyn, přičemž každé médium vyžaduje specifické materiály těla a těsnění. Například pára vyžaduje ventily z nerezové oceli nebo mosazi s těsněním z PTFE či grafitu, které odolávají vysokým teplotám a korozi. Voda vyžaduje odolnost proti chemickým vlivům, proto jsou vhodné materiály jako litina nebo mosaz s těsněním EPDM či NBR. Plyn klade důraz na těsnost a odolnost proti úniku, proto se používají ventily z hliníku nebo mosazi s těsněním PTFE či NBR. Nesprávná volba materiálu nebo těsnění vede k rychlému opotřebení, netěsnostem a poruchám ventilu.

Tip: Častá chyba při určování označení ventilu spočívá v nesprávném posouzení kompatibility těsnění s médiem, zejména u plynů a parních systémů. Výběr materiálů a těsnění přesně podle provozních parametrů a normy ČSN výrazně prodlužuje životnost ventilu a minimalizuje riziko poruch.

Odborná rada: Pro systémy s nízkými teplotami pod bodem mrazu (např. -196 °C) je nezbytné použít speciální ventily určené pro kryogenní média, které mají certifikaci a materiály kompatibilní s extrémními podmínkami. Naopak běžné topné ventily nejsou pro takové aplikace vhodné a mohou selhat.

Směr toku a jeho značení na ventilu

Směr toku média na ventilu je vždy označen šipkou vyraženou nebo vytištěnou přímo na těle ventilu. Tato šipka indikuje přesný směr průtoku média, což je nezbytné pro správnou instalaci a funkci armatury. Nesprávná orientace ventilu proti směru toku může způsobit netěsnosti, zvýšení tlakových ztrát a předčasné opotřebení těsnění, zejména u ventilů s PTFE těsněním, které je citlivé na zpětný tok a nesprávný směr proudění.

Jak číst označení ventilu na topném systému

Při montáži ventilu je povinné zkontrolovat směr toku podle šipky na těle ventilu, která musí odpovídat směru toku v potrubí dle schématu zapojení a normy ČSN EN 12516. Správná orientace zaručuje, že tlakové parametry ventilu (například PN16 nebo PN40) jsou dodrženy a ventil bude fungovat bez poruch. Šipka na ventilu slouží jako jednoznačný schematický symbol, který pomáhá určit nejen směr průtoku, ale i správný typ ventilu (například přímý PV nebo rohový RV) a jeho správnou instalaci v systému.

Tip: Častou chybou je instalace ventilu proti směru šipky, což vede k poškození těsnění a snížení životnosti ventilu. Doporučuji vždy před upevněním pečlivě ověřit směr toku média podle označení na ventilu i podle projektové dokumentace.

Standardizované normy a certifikace pro označení ventilů

Označení ventilu je vždy určeno platnými normami, které stanovují parametry, materiály ventilů i jejich bezpečnostní požadavky. V České republice se vychází především z norem ČSN, jež často korespondují s evropskými normami EN. Tyto normy definují nejen technické detaily, jako jsou tlakové parametry ventilů a směr toku média, ale také schematické značky ventilů používané ve stavebních výkresech a dokumentaci. Certifikace pak potvrzuje kvalitu ventilu a jeho shodu s příslušnými normami, což je zásadní pro bezpečný a spolehlivý provoz.

Jaké jsou způsoby označení ventilů a jak určit označení ventilu, závisí tedy na respektování těchto standardů. Znalost typů armatur a správné čtení označení vám pomohou rozpoznat druh ventilu a jeho vhodnost pro konkrétní aplikaci.

Mezi nejdůležitější normy patří:

• ČSN EN 331 – pokrývá požadavky na kulové ventily a jejich označení v topných a plynových systémech
• ČSN EN 12516 – stanoví tlakové parametry ventilů a jejich konstrukční požadavky
• ČSN EN ISO 5208 – definuje metody testování těsnosti ventilů a jejich certifikaci
• ČSN EN 1983 – popisuje materiály ventilů a jejich vhodnost pro různé média
• ČSN EN 376 – upravuje schematické značky ventilů pro technické výkresy

Tip: Při určování typu ventilu je třeba věnovat pozornost správnému čtení označení, protože často obsahuje informace o materiálu, maximálním tlaku i směru toku média. Častá chyba je zaměňování typů armatur podle vzhledu bez ověření normou stanovených parametrů, což může vést k nesprávné instalaci a poruše systému.

Metody měření a ověřování parametrů ventilů

Pro ověření technických parametrů ventilu se v praxi uplatňují specifické metody měření, které potvrzují jeho funkčnost a bezpečnost v souladu s normami ČSN ventilů. Přesné metody měření a ověřování parametrů ventilu zahrnují tlakové zkoušky, měření průtoku a testy těsnosti. Tyto testy jsou nezbytné pro správné určení označení ventilu i jeho typu podle schematických značek ventilů a dalších parametrů, jako jsou materiály ventilů nebo směr toku média.

1. Tlaková zkouška – provádí se za účelem ověření bezpečnosti ventilu tím, že se zařízení vystaví definovanému přetlaku, který odpovídá nebo převyšuje jeho maximální tlakové parametry. Tento test pomáhá odhalit netěsnosti či jiné konstrukční nedostatky.
2. Měření průtoku – kontroluje správnou funkčnost ventilu tím, že se zaznamenává množství média procházejícího přes ventil při daném nastavení. Tato metoda potvrzuje, zda ventil odpovídá požadovaným průtokovým charakteristikám podle typu armatur a normy ČSN.
3. Test těsnosti – spočívá v kontrole, zda ventil nepropouští médium v uzavřeném stavu. Provádí se pomocí tlakových nebo vakuových testů, které identifikují možné netěsnosti v těsnění PTFE nebo jiných použitém materiálu.

Doporučený interval ověřování technických parametrů ventilu je minimálně 1× ročně, zejména u ventilu v topných a průmyslových systémech. Pravidelné testování pomáhá předcházet poruchám a zajišťuje dlouhodobou spolehlivost.

Jak správně číst technické značky ventilů v instalatérských plánech

Schematické značky ventilů často poskytují klíčové informace o typu ventilu, směru toku média a materiálu. Správné čtení těchto značek umožňuje přesné určení typu ventilu a jeho správné instalace podle normy ČSN ventilů. Pozornost věnujte i označení těsnění a tlakových parametrů, což usnadní výběr vhodného ventilu pro konkrétní aplikaci.

Doporučení pro správnou instalaci ventilů

Správná instalace ventilu je klíčová pro jeho bezproblémovou funkci a dlouhou životnost. Zásadním pravidlem je respektování směru toku média, který bývá na ventilu označen šipkou nebo jinou schematickou značkou. Nesprávná orientace ventilu může způsobit zvýšené opotřebení těsnění PTFE a snížit tlakové parametry ventilu, což negativně ovlivní celý topný systém.

Umístění ventilu musí umožnit snadný přístup pro údržbu a kontrolu, například výměnu těsnění nebo čištění. Doporučuji instalovat ventily na místech, kde je dostatek prostoru pro manipulaci s ovládacími prvky a kde nehrozí poškození vlivem teplotních či mechanických podmínek. Dodržování norem ČSN ventilů zajistí, že instalace splní bezpečnostní požadavky a bude kompatibilní s dalšími armaturami a materiály.

Jak správně instalovat ventily – klíčová doporučení

• Respektujte směr toku média podle schematických značek ventilů, aby se zabránilo chybám v provozu.
• Zvolte vhodné místo instalace s ohledem na přístup k údržbě a bezpečnostní odstupy.
• Používejte armatury a materiály ventilů odpovídající technickým normám ČSN a tlakové třídě zařízení.
• Zajistěte správné utěsnění spoje, ideálně s použitím těsnění PTFE, aby nedocházelo k únikům.
• Vyvarujte se instalace ventilů v místech s nadměrným vibracím nebo teplotními extrémy, které mohou poškodit těsnění.

Správná instalace ventilu také závisí na tom, jaké jsou typy ventilů a jak je poznat podle označení. Každý druh ventilu má specifické požadavky na montáž, například kulové ventily vyžadují jiný směr toku než šoupátkové armatury. Proto je důležité znát rozdíly mezi druhy ventilů a jejich označením před samotnou montáží.

Tip: Častou chybou je instalace ventilu proti směru toku média, což vede k rychlému poškození těsnění a zhoršení provozních parametrů. Instalaci vždy prověřte podle výrobní dokumentace a normy ČSN ventilů.

Výběr správného typu ventilu pro topení a jeho správné označení je základem efektivního a bezpečného provozu systému, proto věnujte instalaci odpovídající pozornost.

Časté chyby při určování typu ventilu a jejich důsledky

Chyba označení ventilu patří k nejčastějším problémům, které vedou k nesprávné montáži a následnému snížení bezpečnosti topného systému. Nesprávné určení typu ventilu, například záměna kulového ventilu za šoupátkový, může způsobit omezení průtoku média nebo dokonce jeho zpětný tok, což negativně ovlivňuje funkčnost ventilu a celý systém. Podobně nesprávné čtení směru toku média podle schematických značek ventilů často vede k instalaci ventilu obráceně, což zvyšuje riziko poruch a zkracuje životnost armatur.

Jaké chyby se často dělají při určování typu ventilu

• Zaměnění typů armatur při čtení označení kvůli neznalosti norem ČSN ventilů a jejich symboliky
• Ignorování materiálů ventilů, které nemusí být vhodné pro konkrétní tlakové parametry ventilu
• Nesprávné stanovení směru toku média, což způsobuje neefektivní uzavírání nebo netěsnost
• Montáž ventilu bez respektování jeho konstrukčních vlastností a doporučeného směru instalace

Tip: Častá chyba je především nepochopení rozdílů mezi druhy ventilů a jejich označením, což vede k použití nevhodného typu ventilu v konkrétním systému. Taková chyba může způsobit zhoršení funkčnosti a ohrozit bezpečnost celého zařízení.

Správné určení typu ventilu podle označení je proto nezbytné nejen pro optimální provoz, ale také pro zajištění bezpečnosti a souladu s platnými normami. Nesprávná montáž ventilu často vyústí ve zbytečné opravy a vyšší provozní náklady.

Časté dotazy k určení a označení ventilů

Otázka: Jak poznat typ ventilu na topení?

Typ ventilu poznáte podle písmenového označení na těle ventilu, například PV označuje přímý ventil. Dalším ukazatelem je tvar konstrukce a šipka znázorňující směr toku média.

Otázka: Jak se značí ventil na výkrese?

Ventily se ve stavebních výkresech zobrazují pomocí schematických značek, často kruhu s písmenem V nebo specifických symbolů podle ČSN, které odpovídají typu armatury.

Otázka: Jaké jsou dva základní druhy ventilů?

Základní druhy ventilů jsou uzavírací (například kulové ventily) a regulační (například škrtící ventily). Rozdíl spočívá v účelu a konstrukci.

Otázka: Co znamená označení PV na ventilu?

Označení PV znamená přímý ventil, který umožňuje průtok média bez změny směru, což je důležité pro správnou funkci v topných systémech.

Otázka: Jak určit směr toku média ve ventilu?

Směr toku média je vyznačen šipkou na těle ventilu. Pro správnou instalaci musí směr šipky odpovídat skutečnému směru průtoku.

Otázka: Jaké materiály se používají pro tělo ventilu?

Tělo ventilu je vyrobeno nejčastěji z litiny, oceli nebo nerezu. Materiál se vybírá podle provozních teplot od -196 °C do +150 °C a typu média.

Otázka: Jak často se má kontrolovat pojistný ventil?

Pojistný ventil je potřeba kontrolovat minimálně jednou ročně, preventivní výměna se doporučuje každé 3 až 5 let pro zajištění spolehlivosti.

Otázka: Jaké normy platí pro označení ventilů?

Platné normy zahrnují ČSN EN 13774 pro pojistné ventily a ČSN EN 12266 pro zkoušení armatur. Ventily musí mít také certifikaci CE.

Otázka: Jak zjistit, zda je ventil správně namontovaný?

Správná montáž znamená dodržení směru toku podle šipky na ventilu a zajištění dostatečného přístupu pro údržbu a kontrolu.

Otázka: Jaké chyby se často dělají při určování typu ventilu?

Časté chyby zahrnují nesprávné čtení směru toku, zaměnění typu ventilu a výběr nevhodného materiálu, což může způsobit poruchy nebo havárie.

Otázka: Jaké jsou běžné symboly používané pro označení ventilů ve stavebních výkresech?

Ve výkresech se používají symboly jako kruh s písmenem V, šipky pro směr toku a odlišné tvary pro typy ventilů, například kuželový nebo kulový ventil.

Otázka: Jak určit materiál těsnění ventilu podle jeho označení?

Materiál těsnění je označen zkratkami jako EPDM, NBR nebo PTFE přímo na ventilu, což ukazuje kompatibilitu s médii a maximální teplotní odolnost.

Otázka: Jaké provozní parametry jsou klíčové při výběru správného typu ventilu?

Klíčové parametry zahrnují maximální pracovní tlak, často do 16 barů, a maximální teplotu média, obvykle do 120 °C, které musí ventil bezpečně zvládnout.

Otázka: Jak správně identifikovat směr toku média na ventilu?

Směr toku označuje šipka na těle ventilu, kterou je nutné respektovat při instalaci, aby nedošlo k nesprávné funkci nebo poškození.

Otázka: Jaké normy a certifikace jsou důležité při označování a výběru ventilů?

Důležité jsou normy ČSN EN 12266 pro testování ventilů a certifikace CE, které zaručují splnění evropských bezpečnostních a kvalitativních požadavků.

Jaké jsou způsoby označení ventilů

Ventily se označují kombinací písmen a čísel na těle, které udávají typ, materiál a tlakové parametry. Schematické značky ventilů se používají také ve výkresech podle ČSN.

Jaké jsou typy ventilů a jak je poznat

Typy ventilů rozlišujeme podle funkce – uzavírací, regulační a pojistné. Každý typ má specifickou konstrukci a označení, které pomáhá správně identifikovat jeho použití v instalaci.
