Jak na montáž zásuvkové krabice do sádrokartonu krok za krokem

Instalace zásuvkové krabice do sádrokartonu vyžaduje přesný postup a vhodné nástroje, například vrták s korunkou pro čistý otvor. Správná montáž krabice zajistí bezpečnou a pevnou elektroinstalaci ve sádrokartonu bez rizika poškození konstrukce. S praktickými tipy zvládnete tento úkol i bez odborníka.

Výběr zásuvkové krabice a nástrojů pro instalaci do sádrokartonu

Pro instalaci zásuvkové krabice do sádrokartonu je nezbytné vybrat správný typ krabice určený přímo pro tento materiál, obvykle s průměrem 68 mm, který odpovídá standardní velikosti otvoru. Elektroinstalační krabice do sádrokartonu by měla mít pevné úchyty pro bezpečné upevnění, což zaručí stabilitu při montáži i následném používání. K instalaci patří také vhodné nástroje, mezi které patří vrtačka s korunkou 68 mm pro přesné vyvrtání otvoru, měřicí páska pro správné umístění a vodováha pro dodržení roviny.

Jak vybrat správnou krabici do sádrokartonu pro elektrické rozvody závisí na tloušťce sádrokartonu a typu elektroinstalace. Na trhu jsou k dispozici plastové i kovové zásuvkové krabice, přičemž plastové jsou lehčí a jednodušší na montáž, zatímco kovové lépe odolávají mechanickému poškození. Zkušenosti z OBI ukazují, že kvalitní krabice mají pevné závěsy a možnost posunutí výšky zásuvky během montáže, což výrazně usnadňuje práci.

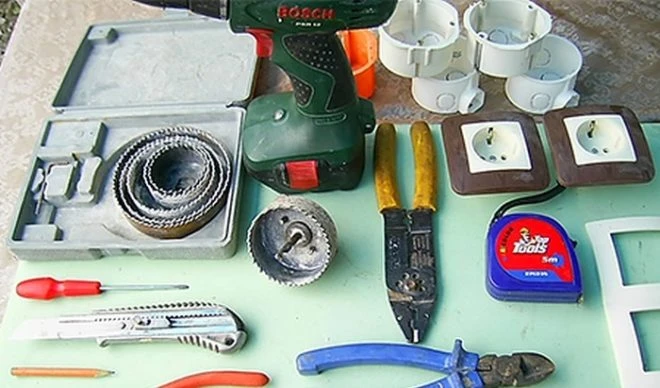

Seznam nástrojů pro montáž krabice do sádrokartonu:

• vrtačka s korunkou 68 mm pro vyřezání otvoru
• měřicí páska pro přesné zaměření místa instalace
• vodováha pro kontrolu roviny a správné upevnění zásuvkové krabice
• tužka nebo značkovač na vyznačení pozice
• případně hmoždinky a šrouby pro upevnění podle typu krabice

Tip: Při montáži dbejte na správnou výšku zásuvky, která by měla být standardně 30 cm od podlahy, aby byla pohodlně dostupná a vyhovovala normám elektroinstalace ve sádrokartonu.

Příprava místa a přesné rozměření otvoru ve sádrokartonu

Příprava místa pro montáž zásuvkové krabice ve sádrokartonu začíná přesným změřením a vyznačením otvoru. Doporučený průměr vrtaného otvoru je 68 mm, což odpovídá standardní velikosti zásuvkové krabice. Při měření je nezbytné zkontrolovat polohu konstrukčních profilů, aby nedošlo k jejich poškození během vrtání. K detekci kovových profilů se používá magnet na kovové profily, který spolehlivě ukáže, kde jsou nosné prvky umístěny.

Význam přesného měření spočívá v ochraně konstrukce a zajištění správného upevnění zásuvkové krabice. Nezbytné je také správné vyznačení otvoru, aby se dodržela doporučená výška zásuvky a správná poloha v rámci elektroinstalace ve sádrokartonu.

Jak dát hmoždinku do sádrokartonu pro zásuvkovou krabici

• Změřte a vyznačte otvor o průměru 68 mm přesně na stěně
• Pomocí magnetu odhalte kovové konstrukční profily a vyhněte se jejich poškození
• Použijte vrták s korunkou určený pro sádrokarton k vytvoření čistého otvoru
• Po vyvrtání zkontrolujte pevnost podkladu pro správné upevnění zásuvkové krabice pomocí hmoždinky

Tip: Častou chybou je vrtání příliš blízko konstrukčních profilů, což může vést k oslabení stěny a nesprávnému upevnění krabice. Podle doporučení ze zdroje Eagri.cz je proto magnet nepostradatelným nástrojem při přípravě otvoru.

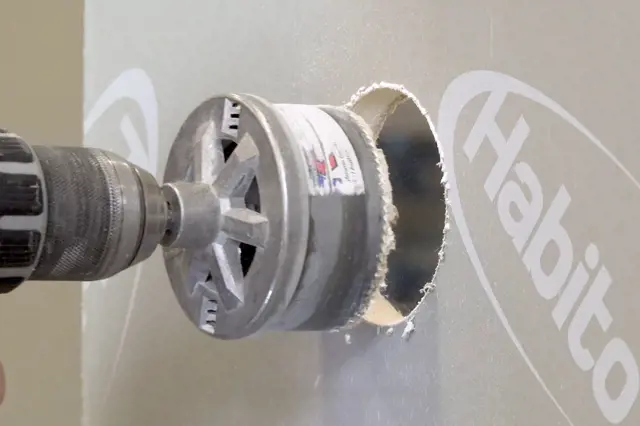

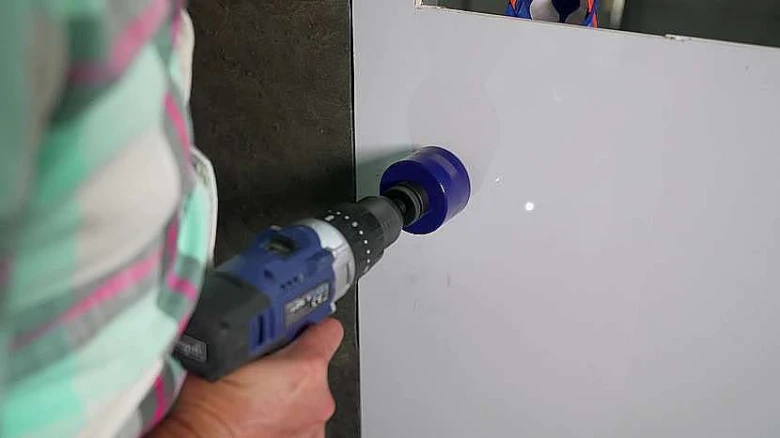

Postup vrtání otvoru a kontrola konstrukčních profilů

Pro správnou montáž zásuvkové krabice do sádrokartonu je nezbytné přesně vyvrtat otvor o průměru 68 mm pomocí vykružovacího vrtáku bez příklepu. Nastavte nízké otáčky vrtačky (maximálně 800 ot./min), aby nedošlo k prasknutí nebo odlupování sádrokartonové desky. Před vrtáním lokalizujte konstrukční profily pomocí silného magnetu nebo detektoru kovů a obkreslete je, abyste zabránili jejich poškození nebo deformaci, což by mohlo snížit pevnost upevnění zásuvkové krabice.

Pokud není k dispozici korunkový vrták, lze otvor vyříznout vrtákem s vítěznou špičkou po obvodu a vnitřek opatrně vysekat pilkou na sádrokarton. Tento postup vyžaduje přesnost, protože otvor musí odpovídat rozměrům krabice (standardní hloubka 40 mm), aby se zabránilo uvolnění nebo nerovnoměrnému přitlačení.

Nejčastější chyby při montáži krabice do sádrokartonu a jak se jim vyhnout

• Použití příklepu při vrtání, které způsobuje praskliny a trhliny v sádrokartonu
• Vrtání bez předchozí kontroly konstrukčních profilů vede k poškození nosné konstrukce a slabému upevnění krabice
• Nevhodný průměr otvoru (menší než 68 mm nebo větší než 70 mm) komplikuje montáž a snižuje stabilitu zásuvky
• Vrtání při vysokých otáčkách (nad 1000 ot./min) poškozuje povrch desky a může narušit elektroinstalaci uvnitř stěny

Tip: Před vrtáním přesně změřte výšku zásuvky (standardně 30 cm nad podlahou pro běžné zásuvky) a zakreslete pozici konstrukčních profilů, aby byla zásuvková krabice pevně a bezpečně upevněna bez rizika uvolnění nebo poškození sádrokartonu.

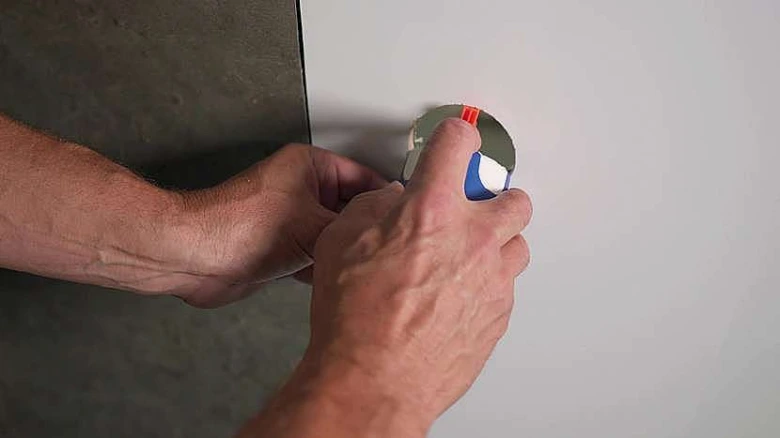

Metody upevnění zásuvkové krabice v sádrokartonu

Metody upevnění zásuvkové krabice v sádrokartonu vyžadují pevné a přesné postupy, které zajistí stabilitu i bezpečnost elektroinstalace ve sádrokartonu. Níže najdete tři nejčastější způsoby kotvení zásuvkové krabice během montáže krabice do sádrokartonu.

Jak správně upevnit zásuvkovou krabici pomocí šroubů

Montáž zásuvkové krabice ve sádrokartonu obvykle zahrnuje upevnění pomocí 4 šroubů, které drží přítlačné patky pevně přitisknuté ke konstrukci. Šrouby je nutné rozmístit rovnoměrně, aby se zásuvková krabice nepohnula a nevznikaly vůle. Minimální vzdálenost mezi sádrokartonem a betonovou stěnou by měla být 4,5 cm, což zajišťuje dostatek prostoru pro kabeláž a bezpečnost montáže. Příliš utažené šrouby mohou poškodit desku, zatímco volné šrouby způsobí nestabilitu.

Použití přítlačných nohou k zajištění stability krabice

Přítlačné nohy slouží k pevnému dosednutí zásuvkové krabice na sádrokartonovou konstrukci. Tyto nohy se nastavují tak, aby vyvíjely rovnoměrný tlak a zabránily pohybu krabice během instalace i provozu. Nesprávné nastavení nohou vede ke kmitání nebo vyklouznutí krabice, což komplikuje následnou montáž zásuvky a může ohrozit bezpečnost elektroinstalace.

Využití upevňovacích pásků pro dodatečnou fixaci

Upevňovací pásky představují doplňkovou fixaci zásuvkové krabice, která zvyšuje pevnost montáže a stabilitu. Nejčastěji se používají plastové nebo kovové pásky, které se připevňují k rámu sádrokartonu a omotávají kolem krabice. Správné umístění pásků zabraňuje pohybu a zajišťuje, že zásuvka zůstane ve správné výšce a poloze i při mechanickém namáhání.

Tip: Častou chybou při montáži je nedodržení minimální vzdálenosti 4,5 cm od betonové stěny, což ztěžuje průchod kabelů a může poškodit sádrokarton. Pro optimální upevnění zásuvkové krabice doporučuji pečlivě kontrolovat utažení šroubů a správné nastavení přítlačných nohou.

Správné připojení elektrických vodičů v zásuvkové krabici

Správné připojení elektrických vodičů v zásuvkové krabici je klíčové pro bezpečnost elektroinstalace ve sádrokartonu. Tento návod na montáž zásuvkové krabice do sádrokartonu v bytě vám pomůže propojit vodiče správně a zabezpečit spoje izolací.

Jak správně připojit elektrické vodiče v zásuvkové krabici

Před zapojením elektrických vodičů vždy odpojte přívod proudu, aby nedošlo k úrazu. V zásuvkové krabici je potřeba správně připojit tři základní vodiče: fázový (obvykle hnědý nebo černý), nulový (modrý) a ochranný (zelenožlutý). Každý vodič očistěte od izolace do délky asi 10 mm, spojte s příslušným kontaktem a pevně přimáčkněte šroubem. Po dokončení zapojení doporučuji spoje obalit elektrickou páskou, která chrání izolaci a zabraňuje případnému zkratu. Nesprávné připojení může vést k poruchám či bezpečnostním rizikům, proto v případě pochybností konzultujte práci s odborníkem.

Doporučené nástroje a materiály pro připojení vodičů

Pro montáž krabice do sádrokartonu a připojení vodičů využijte kvalitní nástroje: odizolovač pro přesné odstranění izolace bez poškození vodiče, šroubovák pro pevné dotažení svorek a kleště pro manipulaci s vodiči. Izolační páska by měla být odolná vůči mechanickému namáhání a teplotě, ideálně určená pro elektroinstalace. Spojky je vhodné vybírat podle průměru vodičů a typu instalace, někdy se používají i rychlospojky pro lepší bezpečnost a efektivitu. Správný výběr nástrojů a materiálů usnadní instalaci zásuvkové krabice a zajistí dlouhodobou spolehlivost elektroinstalace ve sádrokartonu.

1. Odpojení proudu – vždy vypněte jistič před započetím práce
2. Odizolování vodičů – přesně 10 mm bez poškození měděného jádra
3. Připojení vodičů – pevné dotažení do svorek zásuvkové krabice
4. Zajištění spojů – obalení izolační páskou pro ochranu izolace
5. Kontrola – vizuální a mechanická kontrola upevnění vodičů

Doporučené výšky a umístění zásuvek a vypínačů ve stěně

Pro správnou montáž krabice do sádrokartonu je klíčové dodržet doporučené výšky instalace zásuvek a vypínačů, které zajišťují ergonomii i bezpečnost. Zásuvková krabice se obvykle instaluje ve výšce 30 cm nad podlahou, což usnadňuje přístup a zároveň minimalizuje riziko mechanického poškození. V kuchyni se zásuvky umisťují nad pracovní linku přibližně ve výšce 120 cm, aby byly pohodlně dosažitelné při přípravě pokrmů.

Vypínače by měly být instalovány ve výšce 80 cm nad podlahou, což odpovídá běžné ergonomii dospělých osob. Pro spotřebiče jako pračka nebo myčka je vhodné umístit zásuvku ve výšce kolem 100 cm. Při elektroinstalaci ve sádrokartonu dbejte na pevné upevnění zásuvkové krabice, aby nedošlo k jejímu uvolnění.

• zásuvky 30 cm nad podlahou
• zásuvky nad kuchyňskou linkou 120 cm
• zásuvky u pračky a myčky 100 cm
• vypínače 80 cm nad podlahou

Jak posunout zásuvku v sádrokartonu bez poškození stěny

Při instalaci zásuvkové krabice do sádrokartonu je možné zásuvku posunout minimálně, pokud je potřeba změnit její pozici. Doporučuje se použít vhodný vrták s korunkou pro přesné vyříznutí otvoru a zajistit pevné upevnění zásuvkové krabice, čímž předejdete poškození okolní desky. Naopak častou chybou je přílišné rozšiřování otvoru, které snižuje stabilitu montáže. Dodržování výšky zásuvky pomůže předejít nutnosti pozdějších úprav.

Specifika instalace v různých typech sádrokartonových konstrukcí

Instalace zásuvkové krabice do dvojitého sádrokartonu vyžaduje pevnější upevnění než u jednovrstvého. Dvojitá konstrukce má tloušťku obvykle 24 mm a standardní plastové úchyty často neposkytují dostatečnou stabilitu. Proto se doporučuje použití kovových upevňovacích rámů nebo speciálních kovových úchytek, které se připevňují ke konstrukčním profilům. Tyto úchyty zajišťují pevné přitlačení krabice ke stěně a eliminují riziko uvolnění při zatížení.

U protipožárních sádrokartonových desek je nutné respektovat specifické vlastnosti materiálu, který je citlivý na mechanické poškození. Pro vrtání otvoru použijte korunkový vrták o průměru 68 mm bez příklepu a s nízkými otáčkami, aby nedošlo ke vzniku trhlin. Po instalaci je nezbytné pečlivě utěsnit spáru kolem krabice speciální nehořlavou těsnicí hmotou, která zachová požární odolnost stěny minimálně 30 minut podle normy ČSN EN 13501-2. Nevhodné utěsnění může výrazně snížit bezpečnost celé konstrukce.

Při montáži do sádrokartonové příčky je třeba dodržet doporučenou výšku zásuvky, která činí 30 cm nad podlahou pro běžné použití, 120 cm nad pracovní deskou v kuchyni a 100 cm u spotřebičů jako pračka nebo myčka. Výška spínačů se standardně volí kolem 80 cm. Dále je nutné zajistit minimální vzdálenost elektrických vedení od okenních a dveřních otvorů alespoň 10 cm, aby se předešlo mechanickému poškození při montáži rámů a obkladů.

Pro upevnění zásuvkové krabice ve všech typech sádrokartonu platí pravidlo, že samotná deska neposkytuje dostatečnou pevnost. Proto je nutné použít přítlačné patky nebo samosvorné klíny, které se připevňují k ocelovým konstrukčním profilům. Upevňovací šrouby by měly být minimálně čtyři – dva nahoře pro rám a dva dole pro přítlačné patky, s možností regulace utažení pro optimální přítlak.

Častá chyba: upevnění krabice pouze do sádrokartonové desky bez podpory ve konstrukci vede k uvolnění a poškození při běžném používání. Tento problém se často vyskytuje u tenkých desek do 12,5 mm.

Pro koho se to hodí: instalace do dvojitého sádrokartonu a protipožárních desek vyžaduje zkušenější přístup a kvalitní materiály, proto není vhodná pro úplné začátečníky bez základních znalostí elektroinstalace a stavebních konstrukcí. Naopak jednovrstvý sádrokarton o tloušťce 12,5 mm s běžnými plastovými krabicemi zvládne i zručný kutil s odpovídajícím nářadím.

Tip: Při práci s protipožárními deskami používejte magnet k lokalizaci kovových profilů a vždy kontrolujte, zda šrouby nezasahují do konstrukce. Nevhodné vrtání může snížit požární odolnost stěny i o 50 %.

Nejčastější chyby a jak se jim vyhnout při montáži zásuvkové krabice

Nejčastější chyby při montáži zásuvkové krabice do sádrokartonu a jak se jim vyhnout souvisejí především s nevhodným vrtáním, poškozením konstrukčních prvků a nedostatečným upevněním krabice. Správný postup montáže zásuvkové krabice je klíčový pro bezpečnou a dlouhodobě funkční elektroinstalaci ve sádrokartonu.

Jak se vyhnout poškození konstrukčních profilů při vrtání

Častou chybou je použití vrtáku s příklepem, který při vrtání do sádrokartonu může snadno poškodit kovové konstrukční profily. Tyto profily jsou nosnou částí stěny a jejich poškození ohrožuje stabilitu celé konstrukce. Doporučuje se vrtat pouze s vrtákem bez příklepu a na nízkých otáčkách, ideálně kolem 500-700 ot./min, čímž se minimalizuje riziko prasknutí sádrokartonu i deformace profilů. Pro vyříznutí otvoru je ideální použít vykružovací vrták s korunkou o průměru 68 mm, který zajistí čistý a přesný řez bez nadměrného tlaku na desku. Pokud korunku nemáte, lze otvor vyvrtat po obvodu vrtákem s vítěznou špičkou a vnitřek vysekat, ale tento postup vyžaduje větší pečlivost.

Nejčastější chyby při upevnění zásuvkové krabice a jak jim předejít

Nevhodné upevnění zásuvkové krabice vede k její nestabilitě, což může způsobit poškození elektroinstalace nebo problémy s užíváním zásuvky. Mezi běžné chyby patří nedostatečné utažení šroubů, nesprávné rozmístění upevňovacích prvků a použití nevhodných materiálů bez certifikace pro sádrokartonové konstrukce. Pro pevné a bezpečné upevnění doporučuji použít speciální zásuvkové krabice s přítlačnými nohami nebo postranními pásky, které se přišroubovávají zdola nahoru a pevně přitlačí krabici ke sádrokartonu. Upevňovací šrouby by měly být čtyři – dva horní pro montáž ocelového rámu a dva spodní pro přítlačné patky, jejichž utažením lze regulovat pevnost přitlačení. Krabice musí být instalována ve správné výšce zásuvky podle platných norem (například 30 cm nad podlahou v obytných místnostech) a rovnoměrně přitlačena ke stěně, aby nedošlo k pohybu a následnému poškození.

Jak kotvit do SDK?

Kotvení do sádrokartonu (SDK) vyžaduje použití speciálních kotev, které zajišťují pevné uchycení zásuvkové krabice bez poškození desky. Nejvhodnější jsou kovové nebo nylonové hmoždinky určené pro sádrokartonové konstrukce, které se za deskou roztahují a pevně drží. Při montáži je nutné vyvrtat otvor o průměru odpovídajícím použité hmoždince a zasunout ji až na doraz. Poté se zásuvková krabice upevní šrouby s nízkými otáčkami vrtáku, aby nedošlo k poškození materiálu. Správné kotvení zabrání pohybu krabice a následným problémům s elektroinstalací.

Tip: Častá chyba je použití běžných hmoždinek do zdi, které v sádrokartonu neudrží a krabice se uvolní. Pro montáž v SDK vždy používejte specifické kotevní prvky určené pro duté sádrokartonové konstrukce.

Pro koho se montáž zásuvkové krabice do sádrokartonu hodí: pro domácí kutily s přístupem k elektrickým nástrojům a základními znalostmi elektroinstalace.

Pro koho není vhodná: pro osoby bez zkušeností s vrtáním do konstrukcí a bez znalostí bezpečnostních pravidel elektroinstalace, kde doporučuji svěřit práci odborníkovi.

Údržba a kontrola pevnosti zásuvkové krabice po instalaci

Po dokončení montáže krabice do sádrokartonu je nezbytné pravidelně kontrolovat pevnost upevnění zásuvkové krabice. Vizuální kontrola pomáhá odhalit uvolnění nebo poškození, které může ohrozit bezpečnost elektroinstalace ve sádrokartonu. Doporučuje se provádět kontrolu minimálně jednou za půl roku, přičemž je vhodné věnovat pozornost stabilitě krabice při mírném zatlačení.

Pro správnou údržbu zásuvkové krabice doporučuji:

• Zkontrolovat pevnost upevnění – krabice nesmí být volná nebo se hýbat.
• Ověřit, zda není poškozen sádrokarton kolem zásuvky, zvláště kolem otvoru vytvořeného vrtákem s korunkou.
• Ujistit se, že výška zásuvky odpovídá požadavkům a není posunuta vlivem zatížení.
• V případě zjištění uvolnění nebo trhlin provést opravu upevnění nebo výměnu krabice.

Pravidelná kontrola a údržba zásuvkové krabice zvyšují bezpečnost a prodlužují životnost elektroinstalace. Návod na instalaci zásuvkové krabice do sádrokartonu zahrnuje i důraz na následnou péči o upevnění, která se nesmí opomíjet.

Nejčastější chyby při montáži krabice do sádrokartonu a jak se jim vyhnout

Častou chybou je nedostatečné upevnění krabice, které vede k jejímu uvolnění. Montáž zásuvkové krabice do sádrokartonu vlastníma rukama musí proto vždy zahrnovat pevné kotvení a kontrolu stability po instalaci.

Možnosti oprav a výměny zásuvkové krabice bez bourání sádrokartonu

Při opravě či výměně zásuvkové krabice často není nutné bourat sádrokartonovou stěnu. Moderní montážní prvky umožňují demontáž a instalaci nové krabice přímo v otvoru stěny. Nejčastěji se používají zasouvací nebo šroubovací držáky, které pevně upevní zásuvkovou krabici bez poškození sádrokartonu.

Pro správné upevnění zásuvkové krabice o šířce 68 nebo 73 mm doporučuji použít vrták s korunkou přesně odpovídající velikosti otvoru. Po uvolnění staré krabice lze novou zasadit do stejného místa a zafixovat montážními prvky. Tento způsob šetří čas i peníze a minimalizuje riziko poškození stěny.

• Opatrně odpojte elektrické vodiče před demontáží zásuvky
• Použijte vhodné montážní prvky přizpůsobené typu sádrokartonu
• Zkontrolujte správnou výšku zásuvky a její vodorovné usazení
• Při posunu zásuvky dbejte na zachování integrity izolace a kabeláže

Tip: Nejčastější chyby při montáži krabice do sádrokartonu zahrnují nedostatečné upevnění a nesprávnou výšku, což komplikuje další elektroinstalaci ve sádrokartonu. Dodržení těchto zásad zajistí pevné a bezpečné uchycení bez nutnosti bourání.

Časté dotazy (FAQ) k instalaci zásuvkové krabice do sádrokartonu

Otázka: Jaký je standardní průměr vykružovacího vrtáku pro zásuvkové krabice do sádrokartonu?

Standardní průměr vrtáku s korunkou pro montáž krabice do sádrokartonu je 68 mm, což odpovídá běžným rozměrům zásuvkových krabic.

Otázka: Jaká je doporučená vzdálenost mezi konstrukcí sádrokartonu a betonovou stěnou?

Minimální vzdálenost by měla být alespoň 4,5 cm, aby bylo možné bezpečně upevnit zásuvkovou krabici a provést elektroinstalaci ve sádrokartonu.

Otázka: Jak správně upevnit zásuvkovou krabici ve sádrokartonu?

Upevnění zásuvkové krabice probíhá pomocí šroubů do ocelových rámů a přítlačných patek, které zajistí pevné držení v konstrukci.

Otázka: Je při vrtání do sádrokartonu vhodné použít příklep?

Při vrtání sádrokartonu se příklep nepoužívá, aby nedošlo k prasknutí nebo poškození desky.

Otázka: V jaké výšce se obvykle instalují zásuvky nad podlahou?

Standardní výška zásuvky je 30 cm nad podlahou, v kuchyni se často používá 120 cm pro lepší přístup.

Otázka: Jak zjistit umístění konstrukčních profilů za sádrokartonem?

Pro vyhledání kovových profilů se používá silný magnet nebo detektor kovů, což zabraňuje poškození při vrtání.

Otázka: Jak bezpečně připojit elektrické vodiče v zásuvkové krabici?

Před zapojením je třeba vypnout proud, odizolovat vodiče, zajistit je v svorkách zásuvky a izolovat páskou.

Otázka: Jaké jsou nejčastější chyby při montáži zásuvkové krabice do sádrokartonu?

Časté chyby jsou použití příklepu při vrtání, špatné měření umístění otvoru a nedostatečné upevnění krabice.

Otázka: Jaké jsou specifika instalace zásuvkové krabice v dvojitém sádrokartonu?

Dvojitý sádrokarton vyžaduje pevnější upevnění a někdy speciální kotvy kvůli větší tloušťce a hmotnosti konstrukce.

Otázka: Lze vyměnit zásuvkovou krabici bez bourání sádrokartonu?

Ano, s použitím samosvorných klínů a přítlačných nožek lze krabici demontovat bez poškození stěny.

Otázka: Jak často je potřeba kontrolovat pevnost zásuvkové krabice po instalaci?

Kontrola pevnosti a vizuální inspekce se doporučuje minimálně jednou ročně nebo po mechanickém zásahu do stěny.

Otázka: Jak se správně měří místo pro otvor v sádrokartonu?

Měření se provádí přesným vyznačením, přičemž je nutné vyhnout se konstrukčním profilům, ideálně s pomocí magnetu.
