Varistor co to je princip fungování a zapojení v obvodech

Varistor funguje jako polovodičová součástka, která při překročení určitého napětí prudce sníží svůj elektrický odpor a odvede nadbytečnou energii mimo chráněný obvod. V elektronice se proto využívá jako klíčový prvek pro ochranu citlivých komponent před náhlými napěťovými špičkami, což je typické zejména u zařízení napájených ze sítě 230V.

Co je varistor a jaký je jeho princip fungování?

Varistor je polovodičová součástka, jejíž elektrický odpor se mění v závislosti na přivedeném napětí, což z něj činí klíčový prvek pro ochranu obvodů před přepětím. Zatímco běžné rezistory mají odpor stálý, varistor vykazuje nelineární odporovou charakteristiku, díky které při překročení určitého napěťového prahu jeho odpor prudce klesne. Tato vlastnost umožňuje varistoru bezpečně svést napěťovou špičku mimo citlivé komponenty, čímž zajišťuje účinnou ochranu elektronických obvodů.

Co je varistor a jak funguje v praxi

Princip fungování varistoru spočívá v jeho schopnosti přejít z vysokého odporu v řádech stovek kiloohmů do stavu nízkého odporu v řádech jednotek ohmů během extrémně krátké doby. Doba odezvy varistoru je přitom menší než 25 nanosekund, což zaručuje okamžitou reakci na náhlé napěťové rázy. Součástka pracuje spolehlivě v širokém rozsahu provozních teplot, obvykle od -40 °C do +85 °C, v závislosti na konkrétním typu a konstrukčním provedení.

Při výběru komponenty pro vaši aplikaci je důležité znát základní parametry, jako je maximální pracovní napětí a schopnost absorbovat energii. Pokud hledáte řešení pro standardní síťové aplikace, varistor 230V představuje nejčastější volbu pro stabilní ochranu domácích spotřebičů. Každá součástka má na svém těle uvedenu specifickou značku, která definuje její napěťové limity a energetickou odolnost. V praxi se varistor použití neobejde bez správného návrhu, kde hraje roli i správné dimenzování vzhledem k očekávaným špičkám v síti.

Odborná rada: Častá chyba při návrhu ochrany spočívá v podcenění energetické kapacity varistoru, což vede k jeho destrukci při prvním větším přepětí. Varistor se hodí pro rychlé zachycení krátkých napěťových špiček, zatímco pro dlouhodobé přetížení není vhodný a vyžaduje kombinaci s dalšími prvky. Pokud vás zajímá, jak změřit varistor, mějte na paměti, že běžným multimetrem v režimu měření odporu v zapojeném stavu stav součástky spolehlivě nezjistíte.

Materiály, typy varistorů a jejich vlastnosti

Varistory jsou polovodičové součástky, jejichž elektrický odpor nelineárně klesá s rostoucím napětím, což je klíčový princip fungování pro ochranu citlivých obvodů. Jak uvádí odborné zdroje, například Wikipedia, tyto komponenty efektivně absorbují špičky elektrického napětí a chrání tak připojená zařízení před poškozením.

Jaké materiály se používají pro výrobu varistorů?

Výroba varistorů spoléhá na specifické keramické materiály, které vykazují nelineární voltampérovou charakteristiku. Základní surovinou je nejčastěji oxid zinečnatý (ZnO), který tvoří jádro moderních ochranných součástek. Tento materiál vyniká vysokou schopností pohlcovat energii a rychlou reakcí na přepětí. V průmyslových aplikacích se rovněž využívá karbid křemíku (SiC), který byl historicky prvním používaným materiálem pro tyto účely. Zatímco oxid zinečnatý je ideální pro běžné elektronické aplikace, karbid křemíku nachází uplatnění především v zařízeních pro velmi vysoká napětí. Výrobní proces zahrnuje lisování práškových směsí do požadovaných tvarů a následné vypalování při vysokých teplotách, čímž vzniká stabilní keramická struktura schopná dlouhodobého provozu v elektrických sítích.

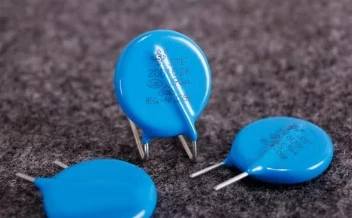

Typy varistorů a jejich vlastnosti

Nejrozšířenějším typem je Metal Oxide Varistor (MOV), který je přímo odvozen od oxidu zinečnatého. Tento typ se vyznačuje komplexní polykrystalickou strukturou, která zajišťuje vysokou odolnost vůči nárazovým proudům a schopnost samoobnovy po odeznění přepěťové špičky. Pro správné varistor použití v síti 230V je nutné zvolit komponentu s odpovídajícím klasifikačním napětím.

Odborná rada: Při výběru vždy kontrolujte technický list a značení součástky, abyste předešli selhání ochrany. Častá chyba: podcenění maximální absorbované energie varistoru, což vede k jeho okamžitému zničení při prvním přepětí. Tento typ ochrany se hodí pro napájecí větve spotřební elektroniky, ale pro kritické systémy se nejedná o jedinou nezbytnou ochranu. Na rozdíl od pojistky, která obvod při přetížení trvale přeruší, varistor pouze odvede nadbytečnou energii a zůstává v zapojení aktivní, dokud nedojde k jeho opotřebení. Pokud vás zajímá, jak změřit varistor, multimetrem v základním režimu zjistíte pouze průraz, nikoliv jeho skutečnou schopnost tlumit napětí v zátěži.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Klíčové parametry varistoru a jejich vliv na funkci

Výběr správné součástky závisí na pochopení technických specifikací, které definují bezpečnostní limity obvodu. Základní parametry varistoru zahrnují pracovní napětí, upínací napětí a energetickou kapacitu, které určují, jak efektivně součástka absorbuje přepětí. Pro běžné aplikace, jako je varistor 230V, je zásadní zvolit takový prvek, jehož maximální trvalé napětí (MCOV) je o 10 až 20 procent vyšší než efektivní provozní napětí sítě. Tím zajistíte, že varistor nebude v běžném provozu aktivně omezovat napětí a předejdete jeho předčasnému stárnutí.

Princip fungování varistoru spočívá v nelineární změně odporu při překročení prahového napětí. Důležitým faktorem je doba odezvy, která u kvalitních komponent dosahuje méně než 25 nanosekund. Tato extrémně rychlá reakce chrání citlivou elektroniku před špičkami, které by jinak mohly poškodit polovodičové přechody. Energetická kapacita varistoru, uváděná v joulech, pak určuje, jak velké množství energie je součástka schopna absorbovat, aniž by došlo k její destrukci.

Jak vybrat varistor pro konkrétní aplikaci

Při návrhu zapojení musíte zohlednit i tepelnou odolnost, která u standardních keramických disků dosahuje 85 °C. Častá chyba při návrhu spočívá v poddimenzování energetické kapacity, což vede k tepelnému průrazu součástky při první silnější špičce. Na co si dát pozor: varistor po každém pohlcení vysokého přepětí mírně degraduje, proto jeho životnost není nekonečná.

Tento komponent se hodí pro plošné spoje s induktivní zátěží a napájecí zdroje, kde spolehlivě omezuje napěťové špičky. Naopak se nehodí pro aplikace s trvale vysokým zvlněným napětím, které by varistor přehřívalo. Pokud řešíte správné varistor zapojení, vždy jej umisťujte paralelně k chráněnému zařízení za pojistku. Pokud vás zajímá, jak změřit varistor multimetrem, vězte, že běžným měřením odporu v neaktivním stavu stav součástky neověříte; k tomu slouží pouze specializované testery varistorů.

Jak varistor reaguje na přepětí a princip jeho samoobnovy

Základní princip fungování varistoru spočívá v jeho nelineární odporové charakteristice, která zajišťuje okamžitou reakci na napěťové špičky. V běžném provozním stavu vykazuje varistor velmi vysoký elektrický odpor, často v řádech stovek ohmů, díky čemuž jím protéká pouze zanedbatelný svodový proud. Jakmile napětí v obvodu překročí stanovenou prahovou hodnotu (upínací napětí, VCL), varistor reaguje prudkým snížením odporu na hodnotu v řádech desítek ohmů. V tomto okamžiku se součástka změní na nízkoimpedanční cestu a přebytečnou energii bezpečně odvede mimo chráněné zařízení. Doba odezvy tohoto procesu je velmi rychlá, typicky méně než 25 nanosekund.

Mechanismus samoobnovy a materiálové složení

Schopnost varistoru vracet se do původního stavu je klíčová pro jeho praktické varistor použití v systémech ochrany. Tato vlastnost vychází z jeho specifické polykrystalické struktury, která vzniká slinováním suchých prášků oxidu zinečnatého (ZnO) s příměsemi kovů, jako jsou bismut, mangan, kobalt, antimon nebo chrom. Při průchodu vysokého proudu nedochází k trvalému poškození vnitřní struktury, což je hlavní rozdíl oproti jednorázovým pojistkám. Po odeznění přepěťového impulzu se varistor samoobnovuje do stavu vysokého odporu, čímž je okamžitě připraven na další ochranu obvodů.

Tento proces samoobnovy probíhá následovně:

1. Detekce špičky – napětí překročí prahovou mez a aktivuje se nelineární odporová charakteristika.
2. Svod energie – polykrystalická struktura umožní rychlý průtok proudu, přičemž varistor absorbuje energii v jednotkách až stovkách joulů.
3. Návrat do klidu – po poklesu napětí pod prahovou úroveň se odpor opět zvýší na původní vysokou hodnotu.
4. Obousměrnost – varistor funguje identicky v obou polaritách, což je zásadní pro ochranu v síti 230V.

Odborná rada: Při návrhu zapojení pamatujte, že varistor není nezničitelný. Častá chyba spočívá v podcenění energetické kapacity součástky nebo volbě příliš nízkého trvalého provozního napětí (MCOV), což vede k jejímu přehřátí a degradaci při opakovaných výbojích. Pro 230V síť se doporučuje volit varistor s trvalým napětím cca 275 VAC. Pokud varistor vykazuje známky popraskání, opálení nebo naměřený odpor multimetrem vykazuje zkrat, je nutné jej vyměnit. Varistor se hodí pro ochranu napájecích zdrojů a spotřebičů, ale nehodí se pro aplikace, kde dochází k trvalému přepětí, které by součástku tepelně přetížilo.

Praktické zapojení varistoru v obvodech

Pro správnou funkci ochrany je klíčové umístit varistor přímo do cesty přicházejícího napětí před chráněné citlivé součástky. Následující postup a příklady vám pomohou pochopit, jak varistor zapojit do reálného provozu.

Jak správně zapojit varistor v elektrickém obvodu?

Základní princip spočívá v tom, že varistor zapojujeme paralelně ke zdroji napájení a chráněnému zařízení. V tomto zapojení varistor za běžného provozu vykazuje velmi vysoký odpor a elektrický proud jím téměř neprotéká. Jakmile však napětí v síti překročí limitní hodnotu, varistor okamžitě sníží svůj vnitřní odpor a odvede nadbytečný proud mimo citlivé komponenty elektronického obvodu.

• Paralelní zapojení mezi fázový a nulový vodič pro ochranu před běžným přepětím.
• Zapojení mezi fázový vodič a ochranný vodič PE pro eliminaci špiček vůči zemi.
• Použití tepelné pojistky v sérii s varistorem pro zvýšení požární bezpečnosti při jeho selhání.

Varistor schema zapojení vyžaduje opatrnost, neboť varistor musí být dimenzován na trvalé provozní napětí dané sítě. Pokud zvolíte varistor s nízkým napětím, dojde k jeho přehřátí a zničení. Na co si dát pozor: častou chybou je nedostatečné jištění varistoru, které při jeho průrazu může vést ke vzniku elektrického oblouku.

Příklady praktického použití varistorů v domácích přístrojích

V běžné domácí elektronice najdete varistor 230 V v napájecích zdrojích televizorů, počítačů nebo praček. Pro síť 230 V se standardně volí varistor, jehož provozní napětí je přibližně 275 V AC, což zaručuje správnou odezvu na napěťové špičky. Toto řešení se hodí pro běžné spotřebiče připojené do zásuvky, ale není vhodné pro ochranu extrémně citlivých měřicích přístrojů bez další filtrace.

Při návrhu obvodu vždy hledejte na součástce označení, tedy varistor značka, která definuje jeho maximální přípustnou energii v joulech. Jak vybrat varistor správně? Musíte znát parametry napájení a očekávanou úroveň přepětí. Pokud narazíte na nefunkční zařízení, vězte, že jak změřit varistor multimetrem v zapojeném stavu je téměř nemožné, protože vyžaduje odpojení jedné nožičky od desky plošných spojů. Zkušený technik pozná vadný varistor často vizuálně podle prasklého pouzdra nebo známek spálení na povrchu součástky.

Jak správně vybrat varistor pro svou aplikaci

Při procesu, jak vybrat varistor, musíte klást hlavní důraz na provozní napětí obvodu a očekávanou energii impulzu. Správný výběr varistoru přímo ovlivňuje životnost chráněného zařízení. Pokud zvolíte součástku s příliš nízkým napětím, dojde k jejímu rychlému přehřátí a zničení vlivem běžných výkyvů v síti.

Jak vybrat vhodný varistor pro domácí spotřebiče

Pro standardní elektrickou instalaci a varistor 230V se doporučuje volit součástku s trvalým pracovním napětím přibližně 275 V AC. Tato rezerva je nezbytná pro pokrytí běžných tolerancí v distribuční síti. Pokud hledáte konkrétní varistor použití pro ochranu citlivé elektroniky, zaměřte se na tyto parametry:

• Provozní napětí – musí být vždy vyšší než maximální provozní napětí daného obvodu.
• Upínací napětí – určuje úroveň, při které začne varistor svádět přepětí k zemi.
• Energetická kapacita – vyjadřuje schopnost součástky absorbovat energii impulzu bez fyzického poškození.
• Typ aplikace – pro průmyslové stroje vybírejte varistory s vyšším průměrem disku, které lépe odolávají opakovaným rázům.

Odborná rada: Častá chyba při návrhu ochrany spočívá v podcenění energetické kapacity varistoru. Pokud varistor dimenzujete pouze na hranici napětí, při silnějším přepětí pravděpodobně selže a může dojít k jeho zkratu nebo požáru.

Výběr varistoru se liší podle prostředí. Pro domácí spotřebiče postačí běžné diskové varistory s průměrem 10 až 14 mm. Pro průmyslové aplikace, kde se vyskytuje vyšší indukční zátěž, volte robustnější modely s průměrem 20 mm a více. Pamatujte, že varistor značka a jeho katalogové údaje vám napoví, zda je prvek určen pro střídavé nebo stejnosměrné napětí. Pokud si nejste jisti správným dimenzováním pro konkrétní zařízení, doporučuji konzultaci s elektrotechnikem, aby byla zajištěna správná koordinace s dalšími ochrannými prvky, jako jsou pojistky nebo svodiče přepětí.

Testování a diagnostika varistoru

Pravidelná diagnostika varistoru je klíčová pro zajištění spolehlivosti přepěťové ochrany. Správné testování varistoru odhalí degradaci součástky dříve, než dojde k jejímu selhání v kritické situaci.

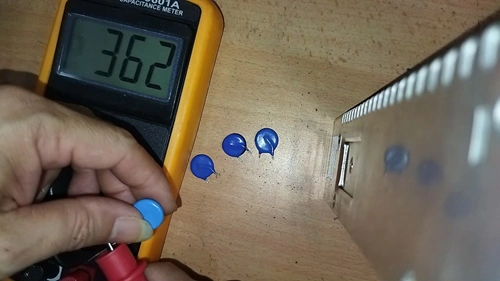

Metody měření varistoru

Pro běžné ověření funkčnosti využijte digitální multimetr nastavený na měření vysokého odporu. Zdravý varistor vykazuje v nezatíženém stavu velmi vysoký odpor, který se standardně pohybuje v řádech megaohmů (MΩ), tedy mimo rozsah běžných levných měřidel. Pokud multimetr při měření vykazuje nízký odpor nebo dokonce zkrat, identifikovali jste vadný varistor. Častá chyba při měření spočívá v ponechání varistoru v zapájeném obvodu, což vede k chybným výsledkům kvůli paralelně připojeným součástkám.

1. Odpojení zařízení – před zahájením práce vždy vytáhněte přístroj ze zásuvky 230V.
2. Vybití kondenzátorů – zkratujte kontakty filtračních kondenzátorů pro eliminaci zbytkového napětí.
3. Vypájení součástky – vyjměte varistor z desky plošných spojů pro přesné měření.
4. Měření odporu – přiložte hroty multimetru k vývodům a sledujte naměřenou hodnotu.

Doporučení pro údržbu a výměnu

Údržba varistoru není o čištění, ale o vizuální a elektrické kontrole po každé události s vysokým přepětím. Varistor, který absorboval silný ráz, často vykazuje známky tepelného poškození, jako jsou praskliny na povrchu, změna barvy krytu nebo spálená izolace. Taková součástka je trvale znehodnocena a vyžaduje okamžitou výměnu. Na co si dát pozor: pokud varistor při vizuální kontrole vykazuje mechanické narušení, nikdy se jej nepokoušejte opravit, pouze jej nahraďte novým kusem se shodnými parametry. Tento postup se hodí pro každého, kdo provádí servis domácí elektroniky, avšak není vhodný pro osoby bez základní elektrotechnické kvalifikace, zejména při práci se zařízeními připojenými k síti 230V. Pro dlouhodobou bezpečnost proto doporučuji u starších přepěťových ochran preventivní výměnu varistorů každých pět let, i když vizuálně vypadají v pořádku. Pravidelná kontrola a včasná výměna jsou jediným způsobem, jak zajistit účinnou ochranu vašich spotřebičů před poškozením.

Časté dotazy

Co je to varistor a k čemu slouží?

Varistor je elektronická součástka s nelineárním odporem, která chrání obvody před přepětím tím, že při překročení prahového napětí prudce snižuje odpor.

Jaký varistor použít pro síť 230 V?

Pro síť 230 V se doporučuje varistor s maximálním trvalým napětím cca 275 V AC, což je o 10-20 % více než běžné provozní napětí.

Jak varistor funguje při přepětí?

Při přepětí varistor prudce klesne na odpor několik desítek ohmů a odvádí přebytečný proud, čímž chrání elektronické součástky; po odeznění se samoobnoví do vysokého odporu.

Jak zapojit varistor v elektrickém obvodu?

Varistor se zapojuje paralelně k chráněnému obvodu, aby odváděl přepěťový proud mimo citlivé komponenty.

Jak změřit stav varistoru multimetrem?

Odpojte varistor, změřte odpor multimetr na Ohm, zdravý varistor vykazuje velmi vysoký odpor, nízký odpor signalizuje poškození.

Jak dlouho varistor vydrží v provozu?

Ve stabilním prostředí může MOV varistor vydržet více než 10 let, ale životnost závisí na četnosti a velikosti přepětí.

Jak poznat vadný varistor?

Vadný varistor má nízký odpor nebo zkrat, může docházet k přehřátí nebo fyzickému poškození, což signalizuje nutnost výměny.

Jaká je doba odezvy varistoru?

Doba odezvy varistoru je typicky méně než 25 nanosekund, což umožňuje rychlou ochranu před přepětím.

Jak se liší varistor MOV od varistoru SiC?

MOV je vyroben z oxidu zinečnatého a je běžný pro domácí použití, zatímco SiC je vhodný pro vysoká napětí a průmyslové aplikace díky vyšší tepelné odolnosti.

Jak často by se měl varistor testovat a udržovat?

Doporučuje se pravidelná kontrola stavu varistoru pomocí měření odporu a vizuální inspekce, zejména po silných přepětích.

Z jakých materiálů se vyrábějí varistory a jaké jsou jejich typy?

Varistory se nejčastěji vyrábějí z oxidů kovů, především z oxidu zinečnatého (ZnO) nebo křemíku (SiC). Existují typy MOV (Metal Oxide Varistor) a SiC varistory, lišící se materiálem a parametry.

Jaké jsou klíčové parametry varistoru ovlivňující jeho funkci?

Mezi hlavní parametry patří maximální napětí, jmenovitý proud a energie, kterou varistor dokáže absorbovat, například 275 V pro síť 230 V a maximální proud 10 A.

Jak probíhá samoobnova varistoru po přepětí?

Po krátkodobém přepětí se varistor vrátí do původního stavu během několika sekund až minut, pokud nebyl poškozen trvale, což umožňuje opakovanou ochranu obvodu.

Jak správně vybrat varistor pro konkrétní aplikaci?

Je nutné vybrat varistor s maximálním pracovní napětím o 10-20 % vyšším než je normální provozní napětí, například pro 230 V síť zvolit varistor s 275 V jmenovitým napětím.

Jak varistor spolupracuje s pojistkami a dalšími ochranami v obvodu?

Varistor omezuje přepětí a pojistka chrání proti přetížení a zkratu; při přepětí varistor absorbuje energii a při nadproudu pojistka přeruší obvod, což zvyšuje bezpečnost zařízení.
