Jak zapojit jednoduchý obvod nabíječky baterie krok za krokem

Jednoduchý obvod nabíječky umožňuje bezpečné a efektivní dobíjení baterií s řízením nabíjecího proudu. Základem je správné zapojení transformátoru a výkonového rezistoru, které zajistí stabilní elektrický obvod. Tento návod vám pomůže sestavit funkční a spolehlivý systém krok za krokem.

Jak vypadá jednoduchý obvod nabíječky a jeho základní zapojení

Jednoduchý obvod nabíječky se skládá z několika klíčových komponent, které společně zajišťují bezpečné a efektivní nabíjení baterie. Základní schéma jednoduché nabíječky zahrnuje transformátor, můstkový usměrňovač, filtrační kondenzátor, výkonový rezistor, tranzistor TIP147 a řídicí obvod UC3906. Transformátor dodává střídavé napětí 18 V AC, které můstkový usměrňovač KBU8J 8A převádí na stejnosměrné napětí vhodné pro nabíjení.

Řídicí obvod UC3906 určuje nabíjecí proud a zajišťuje správný nabíjecí profil, což je klíčové pro ochranu baterie proti přebití nebo přehřátí. Výkonový rezistor o hodnotě 0,15 Ω nastavuje nabíjecí proud přibližně na 1,67 A podle Ohmova zákona, čímž se reguluje rychlost nabíjení a zabraňuje přetížení obvodu. Filtrační kondenzátor 10000 μF vyhlazuje napětí za usměrňovačem, čímž se snižují špičky a pulzace v nabíjecím proudu.

Tranzistor TIP147 funguje jako spínač a zesilovač řídicího signálu z UC3906, čímž umožňuje přesné řízení nabíjecího proudu v celém rozsahu nabíjení. Tento jednoduchý obvod nabíječky je vhodný zejména pro nabíjení olověných akumulátorů, kde je potřeba stabilní proud a ochrana baterie.

• Transformátor 18 V AC – zdroj střídavého napětí
• Můstkový usměrňovač KBU8J 8A – přeměna AC na DC
• Filtrační kondenzátor 10000 μF – vyhlazení napětí
• Výkonový rezistor 0,15 Ω – nastavení nabíjecího proudu
• Tranzistor TIP147 – řízení nabíjecího proudu
• Řídicí obvod UC3906 – regulace nabíjecího profilu

Jak správně zapojit jednoduchý obvod nabíječky

Při zapojení jednoduchého obvodu nabíječky je nezbytné dbát na správnou polaritu všech komponent a pevné propojení vodičů. UC3906 musí být správně napájen a uzemněn, aby mohl spolehlivě řídit nabíjecí proud. Výkonový rezistor je třeba dimenzovat tak, aby odpovídal požadovanému proudu a zároveň zajistil dostatečné chlazení. Můstkový usměrňovač musí být vybaven chladičem, protože přeměna proudu generuje tepelnou zátěž.

Tip: Při sestavování jednoduchého nabíjecího obvodu se vyhněte poddimenzování chlazení výkonových prvků, což je častá chyba vedoucí k poškození tranzistoru nebo usměrňovače. Tento obvod se hodí pro základní nabíjení akumulátorů s kapacitou do 20 Ah, ale není vhodný pro lithium-iontové baterie, které vyžadují specifický nabíjecí profil a sofistikovanější ochranu.

Tato jednoduchá schéma zapojení nabíječky baterií nabízí jasný přehled, jak udělat jednoduchý obvod nabíječky s regulací proudu, který je spolehlivý a zároveň snadný na sestavení.

Jaké komponenty a součástky jsou potřeba pro jednoduchý nabíjecí obvod

Jak sestavit jednoduchý obvod pro nabíjení baterie vyžaduje správný výběr komponent, které zajistí efektivní a bezpečný elektrický obvod. Klíčovým prvkem jednoduchého nabíjecího obvodu je integrovaný obvod UC3906, který řídí nabíjecí proud podle profilu CC-CV (konstantní proud – konstantní napětí). Tento čip umožňuje přesnou regulaci nabíjení, což je zásadní pro ochranu baterie a prodloužení její životnosti.

Výkonový rezistor je dalším důležitým komponentem a určuje maximální nabíjecí proud. Pro jednoduché nabíječky se používají rezistory s hodnotou od 0,04 Ω do 0,25 Ω, přičemž menší odpor dovoluje vyšší proud. Tento rezistor zároveň slouží jako měřicí prvek pro zpětnou vazbu v obvodu. Tranzistor TIP147, schopný přenášet výkon až 125 W, napětí do 100 V a proud do 10 A, funguje jako výkonový prvek, který zesiluje proud řízený UC3906 a předává jej do baterie.

Pro stabilizaci a vyhlazení napětí se do obvodu přidávají filtrační kondenzátory, typicky o kapacitě 10000 μF s napětím 50 V. Tyto kondenzátory eliminují rušení a zajišťují plynulý nabíjecí proud. Bezpečnost obvodu zajišťují pojistky PP5, které chrání proti přepětí a zkratu; často se používají hodnoty F250 mA a F2,5 A podle velikosti proudu a typu baterie.

Další nezbytnou součástí je můstkový usměrňovač, který zajišťuje přeměnu střídavého napětí ze zdroje (například transformátoru) na stejnosměrné, vhodné pro nabíjení. Výběr transformátoru závisí na požadovaném výkonu a napětí baterie.

• Integrovaný obvod UC3906 řídí nabíjecí proces CC-CV
• Výkonový rezistor 0,04-0,25 Ω nastavuje nabíjecí proud
• Tranzistor TIP147 přenáší výkon až 125 W
• Filtrační kondenzátor 10000 μF/50 V stabilizuje napětí
• Pojistky PP5 (F250 mA, F2,5 A) chrání obvod před přepětím
• Můstkový usměrňovač zajišťuje přeměnu střídavého na stejnosměrné napětí

Tip: Častou chybou při sestavování jednoduchého nabíjecího obvodu je podcenění výkonových parametrů tranzistoru a rezistoru, což vede k přehřívání a zkrácení životnosti součástek. Pro koho se jednoduchý nabíjecí obvod hodí? Pro nenáročné nabíjení 12V olověných akumulátorů s nižším proudem. Pro rychlé nebo vysokoproudé nabíjení je vhodné zvolit složitější obvody s aktivním chlazením a přesnější regulací.

Podrobné informace o základních principech nabíječek naleznete například na stránce Nabíječ baterií – Wikipedie.

Jak sestavit a zapojit jednoduchý obvod nabíječky krok za krokem

Pro správné fungování jednoduchého nabíjecího obvodu je potřeba přesně dodržet postup od přípravy součástek až po zapojení napájecího zdroje. Následující návod popisuje, jak správně zapojit jednoduchý obvod nabíječky včetně klíčových komponent jako UC3906, výkonový rezistor, transformátor a můstkový usměrňovač.

Příprava součástek a nástrojů

Nejdříve si připravte všechny potřebné součástky: integrovaný obvod UC3906, výkonový rezistor vhodné hodnoty, tranzistor, můstkový usměrňovač KBU8J a transformátor s výstupním napětím 18 V AC. Dále budete potřebovat desku plošných spojů (DPS), pájecí stanici, cín, odizolovací kleště a měřicí přístroj pro kontrolu napětí a nabíjecího proudu. Měřicí přístroj slouží k přesné kalibraci nabíjecího profilu CC-CV, což je nezbytné pro ochranu baterie a správné řízení nabíjecího proudu.

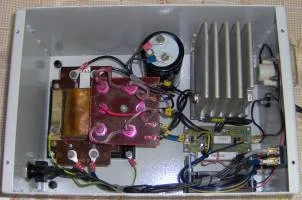

Montáž obvodu na DPS

Přesně podle schématu začněte osazovat DPS komponentami. Nejprve umístěte UC3906, který společně s výkonovým rezistorem určuje regulaci nabíjecího proudu. Poté připojte tranzistor, který bude sloužit jako výkonový prvek. Dbejte na správné polarizace a pevné pájení všech spojů, aby nedošlo k přerušení elektrického obvodu. Pevné a čisté pájení zajistí stabilní fungování nabíječky a minimalizuje riziko poruchy.

Zapojení napájecího zdroje a testování

1. Připojte transformátor 18 V AC k vstupu obvodu, který napájí celý elektrický obvod nabíječky.
2. Zapojte můstkový usměrňovač KBU8J na výstup transformátoru, aby zajistil stabilní DC napětí potřebné pro nabíjení baterie.
3. Připojte výstup nabíječky k baterii a pomocí měřicího přístroje ověřte správný nabíjecí proud a napětí.
4. Proveďte první test funkčnosti, sledujte teplotu tranzistoru a správné chování nabíjecího profilu CC-CV.

Tip: Častou chybou je nesprávné zapojení polarit u můstkového usměrňovače, což může poškodit obvod. Pečlivě ověřte polaritu před připojením napájení. Tento jednoduchý nabíjecí obvod se hodí pro nabíjení malých olověných nebo NiMH baterií, ale není vhodný pro lithium-iontové akumulátory bez další ochrany a sofistikovanějšího řízení.

Jak nastavit a kalibrovat nabíjecí proud a napětí v obvodu

Správné nastavení nabíjecího proudu je klíčové pro bezpečné a efektivní nabíjení baterie. V jednoduchém elektrickém obvodu nabíječky určuje maximální proud výkonový rezistor, který omezuje velikost proudu protékajícího baterií. Hodnota tohoto rezistoru by měla být zvolena podle požadovaného nabíjecího proudu, přičemž je nutné brát v úvahu toleranci ±5 %, která ovlivňuje přesnost nastavení.

Výkonový rezistor v obvodu nabíječky pracuje jako ochrana baterie před přetížením. Například pro baterii s kapacitou 2000 mAh odpovídá nabíjecí proud 1C hodnotě 2 A, což znamená, že baterie se nabije za přibližně jednu hodinu. Tento princip se využívá k výpočtu vhodného proudu, který by neměl být překročen, aby nedošlo k poškození akumulátoru.

Co znamená nabíjecí proud 1C a jak ho využít v obvodu

Nabíjecí proud 1C je hodnota proudu rovná kapacitě baterie v ampérhodinách (Ah). Pokud tedy máte baterii 3,3 Ah, 1C proud je 3,3 A. V praxi se často volí nižší proudy, například 0,5C nebo 0,2C, aby se prodloužila životnost baterie. Pro nastavení takového proudu je potřeba zvolit správný výkonový rezistor v obvodu nabíječky.

Tabulka níže ukazuje příklady volby výkonového rezistoru pro různé nabíjecí proudy:

Pro správné zapojení jednoduchého nabíjecího obvodu doporučuji použít také můstkový usměrňovač a transformátor s dostatečným výkonem, aby se zajistilo stabilní napětí a proud. Chlazení tranzistoru a výkonového rezistoru je nezbytné při vyšších proudech.

Tip: Častou chybou je výběr rezistoru s příliš nízkým výkonem, což může vést k přehřátí a poškození součástky. Doporučuje se použít rezistor s minimálně dvojnásobným výkonovým krytím.

Pro správné a bezpečné zapojení nabíječky k baterii je nutné dodržet nabíjecí profil CC-CV (konstantní proud – konstantní napětí), který chrání baterii před přebitím a prodlužuje její životnost.

Jak funguje nabíjecí profil CC-CV u Li-ion baterií

Nabíjecí profil CC-CV je základním principem, podle kterého se bezpečně a efektivně nabíjejí Li-ion baterie. Tento profil kombinuje dvě hlavní fáze – konstantní proud (CC) a konstantní napětí (CV). V počáteční fázi nabíjení elektrický obvod dodává do baterie pevně stanovený nabíjecí proud, který bývá často nastaven na hodnotu 1C. To znamená, že proud odpovídá kapacitě baterie – například baterii o kapacitě 2000 mAh dodává nabíjecí obvod proud 2 A. Díky tomu se baterie rychle a bezpečně nabíjí bez rizika přetížení.

Jakmile napětí článku dosáhne maximální hodnoty 4,2 V, nabíječka přejde do fáze konstantního napětí. V této fázi se udržuje stabilní napětí 4,2 V při postupně klesajícím nabíjecím proudu. Tento přechod je klíčový pro ochranu baterie před přebitím, které by mohlo způsobit její poškození nebo zkrácení životnosti.

Jak funguje jednoduchý elektrický obvod nabíječky

Jednoduchý nabíjecí obvod obvykle obsahuje transformátor pro snížení napětí, můstkový usměrňovač pro přeměnu střídavého proudu na stejnosměrný a výkonový rezistor, který pomáhá omezit nabíjecí proud. Ochrana baterie spočívá v řízení přechodu mezi fázemi CC a CV, aby nedošlo k překročení napětí 4,2 V na článek.

• Nabíjecí proud 1C umožňuje rychlé a bezpečné nabíjení bez přehřívání baterie
• Přechod z konstantního proudu na konstantní napětí chrání baterii před přebitím
• Elektrický obvod nabíječky musí obsahovat komponenty pro stabilizaci napětí a proudové omezení
• Ochrana baterie je nezbytná pro dlouhou životnost a bezpečný provoz

Tip: Častou chybou je nastavení příliš vysokého nabíjecího proudu, což může způsobit zahřívání a snížení kapacity baterie. Pro správné fungování jednoduchého obvodu nabíječky je nutné přesně dodržet hodnoty proudu a napětí podle specifikace baterie.

Jak zajistit bezpečnost a ochranu baterie při nabíjení

Bezpečnost nabíjecího obvodu patří mezi základní požadavky při sestavování jednoduchého obvodu pro nabíjení baterie. Elektrický obvod musí obsahovat funkční ochranné prvky, které zabrání přebíjení, přehřívání a zkratům, čímž prodlužují životnost baterie a minimalizují riziko poškození nebo nebezpečí požáru.

Pojistka PP5 F250 mA a pojistka F2,5 A slouží jako první linie ochrany – chrání nejen samotný obvod, ale především baterii před nadměrným proudem, který může vzniknout při závadě v transformátoru nebo výkonovém rezistoru. Ochrana IC zabraňuje přebíjení tím, že reguluje nabíjecí proud, což je klíčové například při nabíjení 12V baterie, kde nesmí nabíjecí proud překročit hodnotu 1C (celková kapacita baterie v ampérhodinách). Tento parametr určuje, jak rychle lze baterii bezpečně nabíjet.

Monitorování teploty baterie patří mezi další nezbytné bezpečnostní prvky. Snímače teploty v obvodu detekují přehřívání a včas vypnou nabíjení, což zabraňuje termickému poškození a degradaci článků. Bez správného sledování teploty může dojít k nevratnému poškození baterie i nabíjecího obvodu.

Tipy na jednoduché zapojení nabíječky a její ovládání:

• Použijte pojistky PP5 a F2,5 A pro ochranu proti přetížení a zkratům
• Zařaďte ochranný integrovaný obvod (IC) s funkcí blokace přebíjení
• Implementujte termistor nebo jiný senzor pro monitorování teploty
• Zajistěte správné dimenzování nabíjecího proudu podle kapacity baterie (například 1C)
• Používejte spolehlivý můstkový usměrňovač a kvalitní transformátor

Na co si dát pozor: častou chybou je podcenění teplotního sledování, které vede k přehřátí baterie i elektroniky. Správná bezpečnost nabíjecího obvodu je nutností, nejen pro výkon, ale i pro vaši bezpečnost. Jak připojit nabíječku k baterii správně a bezpečně, závisí právě na těchto ochranných prvcích, které musí být vždy pečlivě zapojeny a ověřeny.

Jaké jsou možnosti chlazení a dimenzování výkonových součástek

Správné dimenzování chlazení výkonových součástek je klíčové pro spolehlivý chod jednoduchého obvodu nabíječky. Tepelná ztráta vznikající na výkonovém tranzistoru musí být efektivně odváděna, aby se předešlo přehřátí a poškození komponent. Níže popisuji základní postupy výpočtu tepelné ztráty a doporučení pro výběr vhodného chladiče.

Výpočet tepelné ztráty

Tepelná ztráta na výkonovém tranzistoru se vypočítá jako součin napětí na tranzistoru a protékajícího nabíjecího proudu. Při nabíjecím proudu 5 A a napětí 4 V na tranzistoru vzniká tepelná ztráta 20 W. Tento výkon se musí spolehlivě odvést chlazením, jinak teplota součástky rychle stoupá. Tepelná ztráta přímo ovlivňuje teplotu tranzistoru a následně i účinnost celého elektrického obvodu nabíječky.

Doporučení pro výběr chladiče

Pro dimenzování chlazení výkonových součástek v jednoduchém nabíjecím obvodu se doporučuje použít chladič CHL255Y/40BLK o rozměrech 90x25x40 mm. Tento chladič udržuje teplotu přibližně 75 °C při tepelném výkonu 20 W, což odpovídá maximu při proudu 5 A. Při výběru chladiče je třeba dbát na:

• materiál chladiče (hliník s dobrou tepelnou vodivostí)
• dostatečnou plochu pro odvod tepla
• povrchovou úpravu, která zvyšuje radiaci tepla
• správnou ventilaci prostoru kolem chladiče

Doporučení pro výběr chlazení nabíječky vychází z těchto parametrů a je důležité zajistit, aby výkonový rezistor a můstkový usměrňovač nebyly přehřívány. Správné chlazení je také zásadní pro ochranu baterie a bezpečný provoz transformátoru.

Tip: Častou chybou je poddimenzování chladiče, což vede k přehřívání a zkrácení životnosti nabíjecího obvodu. Naopak pro obvody s menším nabíjecím proudem postačí menší chladiče nebo pasivní chlazení.

Jak testovat a diagnostikovat jednoduchý nabíjecí obvod

Pro ověření funkčnosti jednoduchého nabíjecího obvodu je nezbytné provést systematické testování, které zahrnuje měření napětí a proudu, kontrolu spojů a posouzení stavu klíčových součástek. Diagnostika takto odhalí případné poruchy a umožní bezpečné odstranění závad. Následující postupy pomohou správně otestovat elektrický obvod nabíječky včetně integrovaného obvodu UC3906.

Měření napětí a proudu

Správné měření napětí a proudu je základním krokem praktického testování nabíječky. K měření napětí použijte kvalitní digitální multimeter a přiložte jej paralelně k výstupu nabíjecího obvodu, kde by mělo být stabilní napětí odpovídající specifikacím baterie. Pro měření nabíjecího proudu zapojte ampérmetr sériově do obvodu mezi výkonový rezistor a baterii. Sledujte, zda nabíjecí proud odpovídá profilu CC-CV (konstantní proud, potom konstantní napětí), což je běžná ochrana baterie. Při měření dbejte na správnou polaritu a vyvarujte se zkratu, obzvlášť u můstkového usměrňovače a transformátoru.

Kontrola spojů a pojistek

Diagnostika často odhalí problémy v nekvalitních nebo volných spojích, které mohou vést k přerušení nabíjení nebo přehřátí součástek. Kontrolujte všechny pájecí spoje vizuálně a pomocí multimetrické funkce kontinuita. V případě zjištění prasklých nebo studených spojů je nutné je přepájet. Součástí ochrany elektrického obvodu jsou pojistky, které chrání proti přetížení. Pokud nabíječka nefunguje, ověřte stav pojistek a vyměňte je za specifikované typy s odpovídajícím proudovým limitem. Častou chybou je použití nesprávné pojistky, která může být příliš pomalá nebo rychlá.

Tip: Praktické testování nabíječky je vhodné provádět vždy při demontovaném obvodu mimo baterii, aby nedošlo k poškození. Pro jednoduchý nabíjecí obvod, například s UC3906, je diagnostika nezbytná pro dlouhodobou spolehlivost a bezpečnost provozu.

Časté dotazy

Jak se zapojuje nabíječka na baterii?

Nabíječka se zapojuje tak, že kladný pól nabíječky je připojen ke kladnému pólu baterie a záporný pól k zápornému. Důležité je dodržet polaritu a použít vhodné pojistky pro ochranu obvodu.

Jak vypadá jednoduchý elektrický obvod?

Jednoduchý elektrický obvod nabíječky obsahuje zdroj napětí (transformátor), usměrňovač, filtrační kondenzátor, integrovaný obvod pro řízení nabíjení a výkonové rezistory pro omezení proudu.

Co znamená nabíjecí proud 1C?

Nabíjecí proud 1C odpovídá kapacitě baterie vyjádřené v ampérhodinách. Například baterie s kapacitou 1500 mAh se nabíjí proudem 1,5 A.

Jak připojit nabíječku k telefonu?

Pro připojení nabíječky k telefonu je potřeba použít vhodný adaptér a správné napětí, obvykle 5 V s omezeným proudem. U jednoduchých obvodů s vyšším napětím je nutné použít stabilizátor a regulaci proudu.

Jak nastavit nabíjecí proud v obvodu nabíječky?

Nabíjecí proud se nastavuje volbou výkonového rezistoru R2. Například hodnota 0,15 Ω umožní proud 1,67 A s tolerancí ±5 %.

Jaké součástky jsou nezbytné pro sestavení jednoduchého nabíjecího obvodu?

Pro jednoduchý obvod nabíječky jsou potřeba alespoň zdroj napětí, rezistor pro omezení proudu a dioda pro ochranu proti zpětnému proudu.

Jak nastavit nabíjecí napětí pro Li-ion baterii v jednoduchém obvodu?

Nastavte konstantní napětí na 4,2 V pro jednu Li-ion buňku, což je standardní nabíjecí napětí pro plné nabití.

Jak funguje nabíjecí profil CC-CV v jednoduchém nabíjecím obvodu?

Nejprve se nabíjí konstantním proudem (CC) do dosažení napětí 4,2 V, poté se udržuje konstantní napětí (CV) až do ukončení nabíjení.

Jak zajistit ochranu baterie proti přebití v jednoduchém nabíjecím obvodu?

Použijte pojistku nebo omezovač proudu nastavený na maximální bezpečný nabíjecí proud baterie.

Jak lze v jednoduchém obvodu nabíječky indikovat stav nabíjení?

Zapojením LED diody s odporem, která svítí během nabíjení a zhasne po jeho ukončení.

Jaký je praktický postup testování jednoduchého nabíjecího obvodu?

Nejprve změřte výstupní napětí bez baterie, poté připojte baterii a sledujte proud a teplotu během nabíjení.

Jaké jsou doporučené kroky pro údržbu jednoduché nabíječky?

Pravidelně kontrolujte spoje, čistěte kontakty a ověřujte funkčnost pojistek alespoň jednou za měsíc.
