Jak správně vybrat kabel a spočítat zatížení zásuvky v domácnosti

Správný návrh elektroinstalace v domácnosti začíná přesným stanovením průřezu vodiče podle očekávaného příkonu spotřebičů. Podcenění proudového zatížení kabelu vede k nebezpečnému přehřívání vedení, proto je výpočet zatížení kabelu nezbytným základem pro bezpečnou a dlouhodobě funkční zásuvku.

Jak vybrat správný typ kabelu pro domácí zásuvky

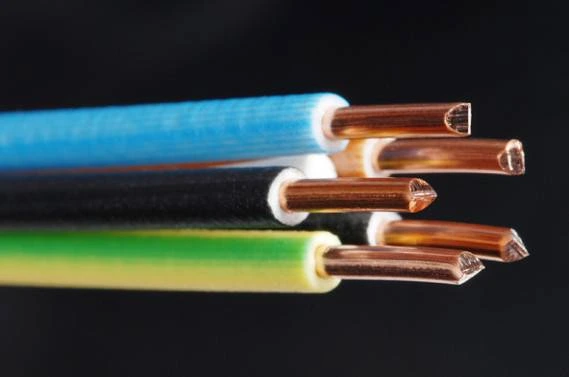

Pro běžné zásuvkové okruhy v domácnosti je standardem kabel CYKY-J 3×2,5 mm², který díky měděným vodičům zajišťuje dlouhodobou spolehlivost a stabilitu parametrů. Správný výběr kabelu pro domácí zásuvky závisí především na způsobu uložení, požadované požární odolnosti a vlhkosti prostředí, ve kterém bude elektroinstalace v domácnosti provozována.

Typy kabelů pro zásuvkové okruhy

Pro standardní zásuvkové okruhy se v moderních budovách výhradně používá kabel CYKY-J 3×2,5 mm², který díky své konstrukci a pevným měděným vodičům vykazuje životnost 50 až 100 let. Tento typ kabelu je určen pro pevnou instalaci pod omítku i do lišt, kde tvoří základní prvek pro bezpečný rozvod elektrické energie. Při výběru je nutné sledovat průřez vodiče, který u standardních zásuvek 16 A musí odpovídat jmenovitému jištění. Odborná rada: Častá chyba spočívá v poddimenzování průřezu na 1,5 mm², což je pro zásuvkové okruhy s jištěním 16 A nepřípustné z důvodu možného přehřátí a omezení proudového zatížení kabelu.

Izolace kabelů a jejich vliv na životnost a bezpečnost

Kvalita a typ izolace kabelu zásadně ovlivňují bezpečnost elektroinstalace v kritických situacích. Standardní PVC izolace je běžná pro suché vnitřní prostory, zatímco pro náročnější podmínky volíme specifické materiály. NYM kabel disponuje vylepšenou nehořlavou izolací, která lépe odolává šíření plamene, což je klíčové v dřevostavbách či prostorách s vyšším rizikem požáru. V prostorech s vysokou vlhkostí nebo rizikem mechanického namáhání, jako jsou garáže či venkovní přístřešky, se osvědčuje odolný CGSG kabel s gumovou izolací. Pro moderní novostavby jsou stále častěji vyžadovány bezhalogenové materiály, které při případném požáru neuvolňují toxické zplodiny.

Tip: Výběr kabelu se hodí pro trvalé instalace v rodinných domech a bytech, avšak pro dočasné přívody nebo pohyblivé spotřebiče se tyto pevné kabely nehodí, neboť hrozí jejich zlomení při časté manipulaci.

Jak vypočítat zatížení kabelu podle příkonu spotřebičů

Při návrhu elektroinstalace v domácnosti je klíčové správně určit proudové zatížení kabelu na základě celkového příkonu spotřebičů. Správný výpočet zatížení kabelu u zásuvky v domácnosti vám pomůže předejít přehřívání vodičů a zajistí dlouhodobou bezpečnost elektroinstalace.

Vzorec pro jednofázové zapojení

Pro běžné domácí zásuvky využíváte jednofázové zapojení s napětím 230 V. Proud I (v ampérech) zjistíte vydělením příkonu spotřebiče P (ve wattech) hodnotou napětí U (230 V). Vzorec vypadá takto: I = P / 230. Pokud například připojujete přímotop s příkonem 2300 W, protéká kabelem proud 10 A. Pro takovou zátěž je nezbytné zvolit správný průřez vodiče, který bezpečně zvládne dlouhodobý průtok proudu bez nadměrného oteplení.

Vzorec pro třífázové zapojení

U výkonnějších spotřebičů, jako jsou indukční desky nebo průtokové ohřívače, využijete třífázové zapojení s napětím 400 V. Zde musíte při výpočtu zohlednit odmocninu ze tří (přibližně 1,73). Použijte vzorec I = P / (400 × 1,73). Tento výpočet vám ukáže proudovou hodnotu pro každou fázi zvlášť. Častá chyba: podcenění jištění u třífázových rozvodů, což vede k vypadávání jističů při zapnutí více varných zón současně.

Výpočet koeficientu současnosti

Koeficient současnosti zohledňuje fakt, že v domácnosti málokdy běží všechny spotřebiče na maximální výkon ve stejný okamžik.

1. Sečtěte celkový příkon všech instalovaných spotřebičů v daném okruhu.
2. Vynásobte tento součet koeficientem současnosti, který se u běžných bytových rozvodů pohybuje v rozmezí 0,6 až 0,8.
3. Určete výslednou hodnotu, která představuje realistické zatížení elektroinstalace v domácnosti.

Odborná rada: Tento výpočet se hodí pro projektanty a zkušené kutily při dimenzování hlavních přívodů, ale pro samotnou zásuvku 16 A vždy počítejte s plným zatížením, abyste zajistili maximální bezpečnost elektroinstalace. Na co si dát pozor: koeficient současnosti nikdy nepoužívejte pro výpočet jednoho konkrétního okruhu s jedním vysokým odběrem, tam vždy volte kabel podle jmenovitého proudu jističe.

Jak určit správný průřez vodiče pro zásuvky 16 A

Pro běžné zásuvkové okruhy v domácnosti je klíčové zvolit takový průřez vodiče, který zajistí dlouhodobou stabilitu a bezpečnost elektroinstalace při maximálním odběru. Standardem pro instalaci zásuvek s jištěním 16 A je použití měděného vodiče o průřezu 2,5 mm².

Proč právě 2,5 mm² pro zásuvky

Průřez vodiče 2,5 mm² je pro zásuvkový okruh ideální volbou, protože bezpečně zvládne proudové zatížení kabelu až 24 až 27 ampér v závislosti na způsobu uložení. Jištění 16 A tak efektivně chrání kabel 2,5 mm² před přetížením, čímž zajišťuje dostatečnou výkonovou rezervu. Tento parametr je zásadní, protože při výpočtu zatížení kabelu musíte zohlednit i koeficient současnosti, který snižuje nároky na rozvod při zapojení více spotřebičů najednou.

Rizika nesprávného dimenzování

Použití poddimenzovaného vodiče, například 1,5 mm² pro jištění 16 A, vede k nekontrolovanému přehřátí kabelu a degradaci izolace. Taková chyba v elektroinstalaci v domácnosti zásadně zvyšuje riziko vzniku požáru, zejména při dlouhodobém provozu výkonných spotřebičů. Častá chyba spočívá v ignorování úbytku napětí na dlouhých trasách, což může vést k nestabilitě elektroniky. Tento postup se hodí pro běžné zásuvky, nikoliv však pro náročné průmyslové stroje, kde je vyžadován vodič s větším průřezem, nebo dokonce vodič pro zásuvky 25 A.

Odborná rada: Při návrhu vždy počítejte s rezervou pro budoucí spotřebiče, protože dodatečná výměna kabelů ve zdech je finančně i stavebně náročná. Pokud si nejste jisti výpočtem zátěže, konzultujte projekt s revizním technikem.

Jak spočítat úbytek napětí v zásuvkovém okruhu

Úbytek napětí v elektroinstalaci v domácnosti přímo ovlivňuje efektivitu spotřebičů a bezpečnost elektroinstalace. Správný výpočet zatížení kabelu zohledňuje délku kabelu, protékající proud a průřez vodiče, přičemž normy stanovují maximální povolenou ztrátu napětí pro zachování stability sítě.

Vzorec pro jednofázové obvody

Při návrhu zásuvkového okruhu využijete vzorec ΔU ≈ I × (2 × ρ × l / S), kde I představuje proud v ampérech, ρ rezistivitu mědi (0,0175 Ωmm²/m), l délku kabelu v metrech a S průřez vodiče v mm². Častou chybou je ignorování délky vedení při plánování zásuvek ve vzdálených místnostech, což vede k nadměrnému úbytku. Pokud výsledek ΔU překročí 4 až 5 % jmenovitého napětí, musíte zvolit větší průřez vodiče, abyste zajistili správné proudové zatížení kabelu i při špičkovém odběru.

Vzorec pro třífázové obvody

Pro třífázové zapojení použijte upravený vztah ΔU ≈ √3 × I × (ρ × l / S), který zohledňuje specifické fázové napětí. Tento výpočet je zásadní pro přívody k výkonným spotřebičům, jako jsou elektrické sporáky nebo tepelná čerpadla.

Odborná rada: Při výpočtech vždy započítejte koeficient současnosti, protože v domácnosti zřídka běží všechny spotřebiče na maximální výkon současně. Pro koho se výpočet hodí: pro majitele domů plánující rekonstrukci rozvodů. Pro koho se nehodí: pro laiky bez základní znalosti elektrotechnických veličin, kterým doporučuji konzultaci s projektantem.

Jaký vliv má způsob uložení kabelu na jeho zatížitelnost

Způsob uložení kabelu zásadně určuje, jak efektivně se vodič ochlazuje, což přímo ovlivňuje jeho maximální proudové zatížení. V rámci elektroinstalace v domácnosti musíte při návrhu brát v úvahu, zda je kabel veden v tepelně izolované stěně nebo volně na povrchu.

Metody uložení kabelu a jejich charakteristika

Norma definuje několik referenčních způsobů uložení, které simulují podmínky odvodu tepla z vodiče. Metoda A1 a A2 představuje kabely v tepelně izolovaných stěnách, kde je chlazení minimální. Metoda B1 a B2 označuje uložení v trubkách na zdi nebo v dutinách. Metoda C zahrnuje kabely uložené přímo na stěně nebo na kabelových žlabech. Metoda D1 a D2 se pak týká instalací v zemi. Například metoda B2, tedy uložení v trubce na zdi, umožňuje díky lepší cirkulaci vzduchu vyšší proudové zatížení kabelu než instalace pod omítkou v izolaci.

Vliv uložení na proudovou zatížitelnost

Proudová zatížitelnost kabelu se mění v závislosti na schopnosti okolí absorbovat teplo vznikající průchodem proudu. Pokud zvolíte špatný způsob uložení, riskujete přehřátí izolace a následné snížení životnosti elektroinstalace. Pro výpočet zatížení kabelu u zásuvky v domácnosti je klíčové znát nejen průřez vodiče, ale i koeficienty vlivu okolního prostředí.

Odborná rada: Častá chyba spočívá v podcenění uložení kabelů v zateplených příčkách, kde dochází k akumulaci tepla a nutnosti snížit jištění elektroinstalace. Tento postup se hodí pro standardní bytové rozvody, ale není vhodný pro trvalé vysoké zatížení v extrémně izolovaných prostorách bez předchozího výpočtu tepelné bilance.

Jak správně dimenzovat jištění k zvolenému kabelu

Správné jištění elektroinstalace v domácnosti zajišťuje, aby jistič vypnul dříve, než dojde k poškození izolace vodiče teplem. Výběr ochranného prvku vždy úzce souvisí s tím, jak správně vybrat kabel pro domácí zásuvky na základě jeho fyzických vlastností a způsobu uložení.

Pravidla pro výběr jističe

Hlavním parametrem je maximální trvalý proud vodiče, který nesmí překročit jmenovitou hodnotu jističe. Pro běžnou elektroinstalaci v domácnosti se u měděných vodičů o průřezu 2,5 mm² standardně používá jistič 16 A. Tento prvek efektivně chrání vedení před přetížením kabelu při běžném provozu spotřebičů. Bezpečnost elektroinstalace vyžaduje, aby průřez vodiče odpovídal zvolenému jištění a zohlednil i koeficient současnosti, který snižuje nároky na celkové proudové zatížení kabelu v obvodu.

Důsledky nesprávného jištění

Častá chyba spočívá v instalaci silnějšího jističe, než pro jaký je určen průřez vodiče. Pokud použijete například 25 A jistič pro kabel 1,5 mm², při přetížení nedojde k vypnutí obvodu, což vede k extrémnímu přehřátí izolace a vysokému riziku vzniku požáru.

• Použití jističe s vyšší hodnotou, než dovoluje průřez vodiče, je kritickým zásahem do bezpečnosti.
• Nesprávné jištění nezabrání tavení izolace při dlouhodobém proudovém zatížení kabelu nad jeho mez.
• Odborná rada: Vždy se držte projektové dokumentace, která určuje parametry pro konkrétní zásuvkové obvody.

Tento postup se hodí pro běžné zásuvkové okruhy v bytech, zatímco pro specifické průmyslové stroje či přímotopy je nutné provést individuální výpočet zatížení kabelu odborníkem.

Časté dotazy k výběru a zatížení kabelu pro domácí zásuvky

Otázka: Jaký průřez vodiče je vhodný pro zásuvky s jištěním 16 A?

Doporučený průřez vodiče je 2,5 mm² měděného vodiče, který při běžném uložení bezpečně unese proud až 16 A. Tato hodnota je standardem pro moderní elektroinstalace v domácnosti.

Otázka: Jak spočítat zatížení zásuvky podle příkonu spotřebiče?

Použijte základní vzorec I = P / U, kde U je 230 V. Například spotřebič s příkonem 2300 W vyžaduje proud 10 A.

Otázka: Kolik wattů může bezpečně přenést kabel 3×1,5 mm²?

Kabel 3×1,5 mm² je určen pro maximální proud 10 A, což odpovídá zátěži přibližně 2300 W. Vyšší výkon vede k přehřívání izolace.

Otázka: Jaký je maximální přípustný úbytek napětí v zásuvkovém okruhu?

Maximální úbytek napětí činí 4 procenta pro běžné zásuvkové obvody. To odpovídá přibližně 9,2 V při nominálním napětí 230 V.

Otázka: Jaký vliv má způsob uložení kabelu na jeho zatížitelnost?

Způsob uložení zásadně ovlivňuje proudové zatížení kabelu. Kabely uložené v tepelně izolované stěně mají nižší propustnost proudu než volně vedené vodiče.

Otázka: Proč je důležité správně dimenzovat jistič k průřezu kabelu?

Jistič chrání kabel před tepelným přetížením. Nesprávné jištění znamená, že vodič shoří dříve, než jistič vybaví obvod.

Otázka: Jaká je životnost měděných vodičů v elektroinstalaci?

Kvalitní měděné vodiče mají při dodržení jmenovitých parametrů životnost 50 až 100 let. Podmínkou je správná instalace bez mechanického poškození.

Otázka: Jaký kabel je vhodný do vlhkého prostředí?

Pro vlhké prostory volte kabely s odpovídající izolací, například CGSG nebo speciální zemní kabely. Standardní CYKY do trvalé vlhkosti bez chráničky nepatří.

Otázka: Jak spočítat úbytek napětí v jednofázovém obvodu?

Výpočet provedete vzorcem ΔU = 2 × L × I × ρ / S. Zde L je délka v metrech, I proud v ampérech a S průřez v mm².

Otázka: Jak vypočítat koeficient současnosti pro domácí spotřebiče?

Koeficient současnosti snižuje dimenzování hlavního přívodu. V domácnosti se obvykle pohybuje mezi 0,4 a 0,6 podle počtu instalovaných zásuvek.

Otázka: Jaký je rozdíl mezi kabely CYKY a NYM?

CYKY jsou standardní kabely pro pevné uložení v ČR. NYM mají odlišnou konstrukci výplně a vyhovují přísnějším evropským normám na nehořlavost.

Otázka: Jaký průřez vodiče použít pro osvětlení?

Pro světelné okruhy postačí průřez 1,5 mm² jištěný jističem 10 A. Bezpečnost elektroinstalace je při tomto dimenzování plně zachována.

Otázka: Jaké jsou nejčastější chyby při výběru kabelu pro zásuvky?

Častá chyba: poddimenzování průřezu na 1,5 mm² u okruhů s velkým odběrem. Na co si dát pozor: vždy kontrolujte maximální proudovou zatížitelnost kabelu dle tabulek výrobce.

Otázka: Jak správně dimenzovat kabel pro elektromobil a nabíjecí stanici?

Nabíjení vyžaduje trvalý vysoký odběr, proto se doporučuje průřez minimálně 4 až 6 mm². Vždy konzultujte návrh s projektantem elektro.

Otázka: Jak zjistit bezpečné zatížení kabelu CYKY 4×6?

Kabel CYKY 4×6 mm² je určen pro proudy do 25 A až 32 A. Je ideální pro výkonné spotřebiče jako elektrické sporáky nebo třífázové motory.

Rozlišení vhodnosti použití

Tento výpočet zatížení kabelu se hodí pro běžné domácí opravy a plánování rozvodů. Pro průmyslové objekty nebo fotovoltaické systémy jsou normy odlišné a tyto základní vzorce pro ně nejsou dostatečné.
