Tlaková zkouška topného systému je klíčovým krokem pro ověření těsnosti a správné funkce vašeho topení. Správné tlakování podlahového topení vyžaduje přesné postupy a vhodné nástroje, jako jsou tlaková čerpadla topení. S podrobným návodem zvládnete tlakový test topného systému bezpečně a efektivně vlastními silami.
To hlavní z článku
- Tlakovou zkoušku topného systému je třeba provést při teplotě vody minimálně 5 °C a tlakovat při 1,3 až 1,5 násobku provozního tlaku.
- Doba expozice tlakové zkoušky je minimálně 5 minut, přičemž tlak nesmí klesnout o více než 0,02 MPa během této doby.
- Před tlakem je nutné systém řádně odvzdušnit přes kohoutek na nejvyšším místě systému.
- Pro tlakovou zkoušku se používají ruční nebo elektrická tlaková čerpadla s přesností měření tlaku na 0,1 bar.
- Po úspěšné zkoušce je nutné provést kontrolu a případné opravy netěsností, aby byl systém bezpečný a funkční.
Příprava topného systému na tlakovou zkoušku
Před samotným tlakovaním topného systému je nezbytné systém správně připravit. Topný systém se naplní vodou o teplotě minimálně 5 °C, aby se zabránilo poškození materiálů a zajistilo správné měření tlaku. Následně je potřeba odvzdušnit topení přes kohoutek umístěný na nejvyšším místě systému, čímž se odstraní vzduchové kapsy, které by mohly zkreslit výsledky tlakové zkoušky. Před tlakovým testem topného systému se také vypne kotel i expanzní nádoba, aby nedošlo k nežádoucímu ovlivnění tlaku během měření.
- Naplnění vodou – naplňte topný systém vodou s minimální teplotou 5 °C přes plnící kohout.
- Odvzdušnění systému – otevřete kohoutek na nejvyšším místě a nechte uniknout vzduch.
- Vypnutí kotle – zajistěte, že kotel je před tlakovaním zcela vypnutý.
- Odpojení expanzní nádoby – vypněte a odpojte expanzní nádobu, aby tlak zůstal stabilní.
Jak dlouho trvá tlakovou zkoušku topného systému a jak ji správně provést
Doba přípravy i samotné tlakové zkoušky závisí na velikosti systému, obvykle trvá 30 až 60 minut. Správná příprava bez odvzdušnění může vést k nesprávným výsledkům, proto je tento krok klíčový. Tento postup vám umožní zvládnout tlakování podlahového topení nebo celého topného systému vlastními silami bez odborníka.
Parametry a normy tlakové zkoušky topného systému
Parametry a normy tlakové zkoušky topného systému určují správné hodnoty tlaků i délku trvání testu, což je klíčové pro bezpečné a efektivní ověření těsnosti. Dodržení těchto parametrů zajistí spolehlivé měření poklesu tlaku a správné odvzdušnění topení.
Jaký je správný zkušební tlak pro tlakové zkoušky topného systému?
Zkušební tlak při tlakové zkoušce by měl být nastaven na 1,3 až 1,5násobek provozního tlaku topného systému. Tento přístup zaručuje dostatečnou bezpečnostní rezervu pro odhalení netěsností. U podlahového topení je standardní zkušební tlak v rozmezí 3 až 6 barů s doporučenou dobou expozice 24 hodin. Naproti tomu panelové topení vyžaduje tlak přibližně 1 MPa (megapascal) po dobu 15 minut. V praxi se tlak často měří pomocí tlakových čerpadel topení, která umožňují přesné tlakování podlahového topení i ostatních komponent. Dodržení normy tlaku v barech či MPa je zásadní pro správný tlakový test topného systému.
Jaká je doporučená doba expozice při tlakové zkoušce topného systému?
Minimální doba expozice při tlakové zkoušce topného systému je 5 minut, což postačuje k zaznamenání případného poklesu tlaku a ověření těsnosti. U podlahového topení je však nutné provést tlakování podlahového topení po dobu 24 hodin při tlaku 3 až 6 barů, aby bylo možné detekovat i drobné netěsnosti. Panelové topení vyžaduje kratší expozici, obvykle 15 minut při tlaku 1 MPa, což odpovídá standardům pro tento typ systému. Při měření poklesu tlaku je důležité také správné odvzdušnění topení, aby výsledky nebyly zkresleny přítomností vzduchu v systému.
| Typ topení | Zkušební tlak | Doba expozice |
|---|---|---|
| Podlahové topení | 3-6 bar | 24 hodin |
| Panelové topení | 1 MPa (10 bar) | 15 minut |
| Standardní topení | 1,3-1,5× provozní tlak | minimálně 5 minut |
Postup krok za krokem při tlakové zkoušce topného systému
Postup tlakové zkoušky topného systému vlastními silami sestává z několika přesných kroků, které zajistí správné tlakování a ověření těsnosti systému. Níže najdete návod, jak na tlakovou zkoušku topení krok za krokem.
Příprava a naplnění systému
Před zahájením tlakové zkoušky vypněte kotel i expanzní nádobu, aby nedošlo k jejich poškození během testu. Systém naplňte vodou s teplotou minimálně 5 °C, což zabraňuje riziku poškození potrubí mrazem a zajišťuje správné hydraulické vlastnosti vody. V nejvyšším místě topného okruhu otevřete větrací kohoutek nebo odvzdušňovací ventil, aby mohl uniknout vzduch a systém se kompletně zaplnil vodou bez vzduchových bublin. Odvzdušnění je nezbytné pro přesné měření tlaku a správnou funkci tlakových čerpadel topení.
- Vypněte kotel a expanzní nádobu
- Naplňte systém vodou o teplotě nad 5 °C
- Odvzdušněte systém přes větrací kohoutek v nejvyšším místě
Tlakování a měření poklesu tlaku
Nastavte zkušební tlak na 1,3 až 1,5násobek provozního tlaku, který u běžných domácích systémů činí přibližně 0,1-0,2 MPa (1-2 bary). Pro podlahové topení se doporučuje tlak v rozmezí 3-6 barů s dobou expozice minimálně 24 hodin, ale u běžných radiátorových systémů postačí tlakování minimálně 5 minut. Během tlakování pravidelně sledujte hodnoty tlakoměru s přesností alespoň 0,1 bar. Pokles tlaku nesmí překročit 0,02 MPa (0,2 bar) během 5 minut, jinak systém pravděpodobně netěsní a je třeba provést opravu.
- Nastavte tlak na 1,3-1,5× provozní tlak (např. 0,13-0,3 MPa)
- Udržujte tlak minimálně 5 minut (u podlahového topení i 24 hodin)
- Kontrolujte pokles tlaku maximálně 0,02 MPa během 5 minut
Test vzduchem a opakování zkoušky
Pro doplnění zkoušky lze použít pneumatickou tlakování vzduchem při tlaku 0,1-0,15 MPa. Doba expozice je minimálně 5 minut, během které nesmí pokles tlaku přesáhnout 0,01 MPa (0,1 bar). Tento test slouží jako doplňková kontrola těsnosti systému, avšak je nutné dbát na bezpečnost, protože vzduch je stlačitelný a při netěsnostech může dojít k rychlému poklesu tlaku. Po provedení pneumatické zkoušky doporučuji opětovné naplnění systému vodou a kontrolu.
- Naplňte systém vzduchem tlakem 0,1-0,15 MPa
- Udržujte tlak 5 minut
- Sledujte pokles tlaku maximálně 0,01 MPa
Tip: Častou chybou při tlakové zkoušce topení je nedostatečné odvzdušnění, které způsobuje falešný pokles tlaku a nesprávné vyhodnocení těsnosti. Tlaková zkouška je vhodná pro majitele nových nebo rekonstruovaných topných systémů, kde je potřeba ověřit správnou montáž. Naopak u starších systémů s korozí a známými závadami doporučuji konzultaci s odborníkem, protože zvýšený tlak může způsobit další poškození.
Použité nástroje a zařízení při tlakování topného systému

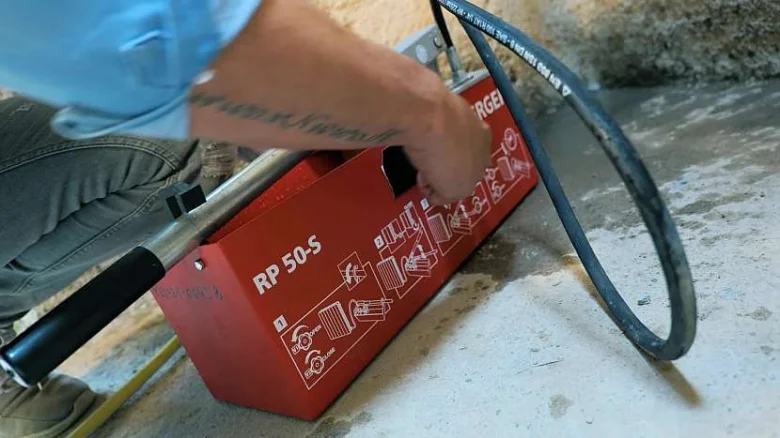

Pro tlakovou zkoušku topení se nejčastěji používají tlaková čerpadla v cenovém rozpětí 4 000-9 000 Kč. Ruční čerpadla, například série H.A. a RP, umožňují přesné tlakování podlahového topení i menších systémů a jsou vhodná pro domácí použití díky jednoduché obsluze. Elektrická čerpadla řady TR dosahují tlaků až 5 MPa, což je dostačující pro běžné tlakové testy topného systému, ale jejich nevýhodou bývá vyšší cena a složitější manipulace ve stísněných prostorách.
Tlakoměry používané při měření poklesu tlaku mají přesnost 0,1 bar, což zajišťuje spolehlivá data pro vyhotovení protokolu o tlakové zkoušce topného systému. Výběr správného nástroje závisí na velikosti a typu topného systému, stejně jako na vašich zkušenostech s tlakování.
| Typ čerpadla | Maximální tlak | Cena (Kč) | Vhodnost pro domácí použití |
|---|---|---|---|
| Ruční (H.A., RP) | do 4 MPa | 4 000-6 000 | Velmi vhodné |
| Elektrické (TR) | do 5 MPa | 7 000-9 000 | Vhodné, ale méně praktické |
| Ruční základní | do 3 MPa | 3 500-5 000 | Vhodné pro malé systémy |
Tip: Na co si dát pozor při tlakování podlahového topení – příliš rychlé plnění čerpadlem může poškodit trubky. Doporučuji tlakovat pomalu a kombinovat s odvzdušněním topení pro přesné výsledky.
Jaké nástroje potřebuji na tlakovou zkoušku topného systému
K základnímu tlakování topení postačí ruční čerpadlo s přesným tlakoměrem. Pro komplexní tlakový test topného systému včetně vodovodního je vhodné zvolit čerpadlo s tlakem do 5 MPa. Podrobnější návod na tlakové testování topení svépomocí zahrnuje správné připojení čerpadla, pomalé plnění a kontrolu poklesu tlaku během minimálně 30 minut.
Kontrola výsledků a řešení netěsností během tlakové zkoušky
Pokles tlaku během tlakové zkoušky topného systému větší než 0,02 MPa (0,2 bar) znamená přítomnost netěsnosti, kterou je nutné přesně lokalizovat a odstranit před uvedením systému do provozu. Tento limit vychází z odborných standardů, podle nichž je maximální přípustný pokles tlaku během 5 minut testu právě 0,02 MPa. Měření poklesu tlaku je proto klíčovým ukazatelem těsnosti a spolehlivosti systému, a to jak u podlahového topení, tak u klasických radiátorů.
Pro efektivní lokalizaci netěsností doporučuji následující postup:

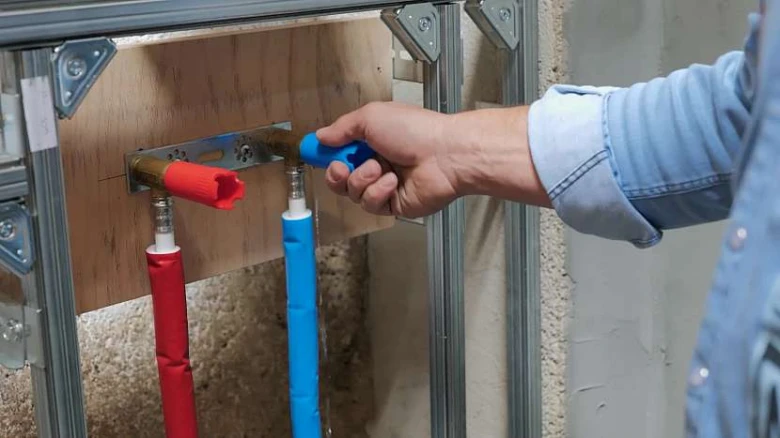

- Prohlédnout všechny viditelné spoje, armatury a kulové kohouty, kde se může objevit únik vody nebo vzduchu, zejména v místech připojení rozdělovačů
- Nanést mýdlovou vodu na podezřelá místa a sledovat vznik drobných bublin, které indikují únik vzduchu nebo vody
- Odvzdušnit topný systém přes větrací otvory nebo kohoutky v nejvyšších bodech, aby tlaková čerpadla topení mohla pracovat s přesným tlakem a měření nebylo zkreslené vzduchovými bublinami
- Po lokalizaci a opravě netěsnosti provést opakovanou tlakovou zkoušku s minimálně 1,3× násobkem provozního tlaku a zaznamenat výsledky do protokolu tlakové zkoušky
Tip: Častou chybou je nedostatečné odvzdušnění systému před tlakování, které vede k falešným poklesům tlaku a nepřesným výsledkům. Proto je odvzdušnění nezbytné pro spolehlivou diagnostiku.
Pro koho se tlaková zkouška hodí: Tento postup je vhodný pro majitele rodinných domů a instalatéry, kteří chtějí ověřit těsnost nově instalovaného nebo rekonstruovaného topného systému bez nutnosti drahých zásahů odborníků.
Pro koho není vhodný: Pro rozsáhlé nebo složité topné systémy s vysokým tlakem nad 1 MPa, kde je doporučená odborná kontrola a profesionální tlaková zkouška s certifikátem, aby byla zajištěna bezpečnost a splnění platných norem.
Tlaková zkouška v kombinovaných topných systémech a bezpečnostní opatření
Kombinované topné systémy vyžadují specifický přístup při provádění tlakové zkoušky topení, protože podlahové topení a radiátory mají odlišné konstrukční vlastnosti a provozní parametry. Správné oddělení a nastavení tlaků během testu zajistí spolehlivost měření a ochranu zařízení. Současně je nezbytné dbát zvýšené bezpečnosti, zejména při pneumatickém tlakování vzduchem, které může představovat riziko výbuchu.
Postup tlakové zkoušky u kombinovaných systémů
Při tlakování kombinovaného topného systému je nutné provést samostatnou tlakovou zkoušku podlahového topení a radiátorů. Podlahové topení vyžaduje nižší testovací tlak, obvykle kolem 6 barů, a delší dobu expozice, minimálně 2 hodiny. Radiátory snesou vyšší tlak, často 3-4 barů s měřením poklesu tlaku během 30-60 minut. Oddělený postup umožňuje přesné odhalení netěsností a chrání systém před poškozením.
Bezpečnostní opatření při pneumatické zkoušce vzduchem
Pneumatická tlaková zkouška používá stlačený vzduch, který může při poruše způsobit nebezpečný výbuch. Proto se doporučuje:
- používat ochranné brýle a rukavice
- zajistit dostatečnou vzdálenost od testovaného systému
- nepřekračovat maximální povolený tlak
- provádět test v kontrolovaném prostředí bez zbytečných osob
Tlaková zkouška topení vzduchem by měla být poslední možností, protože tlaková čerpadla topení s vodou jsou bezpečnější a přesnější. Dodržování těchto pravidel minimalizuje rizika a umožní správné odvzdušnění topení po testu.
Tip: Častou chybou je nedostatečné oddělení podlahového topení a radiátorů, což vede k nesprávnému měření tlaku a poškození systému. Tlaková zkouška topného systému vyžaduje přesnost, proto ji doporučuji provádět s adekvátní přípravou a respektem k bezpečnostním pravidlům.
Časté dotazy
Jak dlouho trvá tlakovou zkoušku topného systému?
Doba expozice tlakové zkoušky je minimálně 5 minut, u podlahového topení až 24 hodin při tlaku 3-6 bar.
Jaký tlak se používá při tlakové zkoušce topení?
Zkušební tlak je obvykle 1,3 až 1,5 násobek provozního tlaku, což bývá kolem 1-2 bar, u podlahového topení 3-6 bar.
Jak odvzdušnit topný systém před tlakem?
Odvzdušnění se provádí otevřením kohoutu nebo větracího otvoru na nejvyšším místě systému, aby odešel vzduch.
Jak poznám netěsnost při tlakové zkoušce?
Pokles tlaku větší než 0,02 MPa během 5 minut signalizuje netěsnost, kterou je třeba lokalizovat a opravit.
Jaké nástroje potřebuji na tlakovou zkoušku topného systému?
Potřebujete ruční nebo elektrické tlakové čerpadlo s tlakoměrem přesnosti 0,1 bar a hadice pro napojení na systém.
Je bezpečné provádět pneumatickou tlakovou zkoušku vzduchem doma?
Pneumatická tlaková zkouška vzduchem vyžaduje bezpečnostní opatření kvůli riziku výbuchu a měla by být prováděna s opatrností.
Jak postupovat při tlakové zkoušce kombinovaného topného systému?
Kombinované systémy, jako podlahové topení a radiátory, se testují odděleně s odpovídajícím tlakem a dobou expozice.
Co dělat po úspěšné tlakové zkoušce topného systému?
Po úspěšné zkoušce proveďte kontrolu systému, odstraňte případné netěsnosti a zaznamenejte výsledky do protokolu.
Jak vyhotovit protokol o tlakové zkoušce topného systému?
Protokol obsahuje naměřené tlaky, dobu expozice, popis testovaného systému a výsledky měření poklesu tlaku.
Mohu provést tlakovou zkoušku topení svépomocí bez odborníka?
Ano, pokud dodržíte správný postup, bezpečnostní opatření a použijete vhodné nástroje, tlakovou zkoušku lze provést svépomocí.
Jaký je správný postup pro tlakovou zkoušku podlahového topení?
Podlahové topení se zkouší tlakem přibližně 6 barů po dobu minimálně 30 minut, během které je nutné sledovat pokles tlaku a případné netěsnosti.
Jaké bezpečnostní opatření je nutné dodržet při tlakové zkoušce topného systému?
Je důležité zajistit, aby tlak nepřekročil doporučenou hodnotu (obvykle max. 6 barů) a během zkoušky mít prostor dobře větraný, aby se předešlo riziku úrazu při případném prasknutí.
