Jak přesně vypočítat rezistivitu půdy pro měření: návod a metody

Přesný výpočet rezistivity půdy je klíčovým předpokladem pro návrh bezpečných zemničů a zajištění spolehlivého měření zemního odporu v elektroenergetice. Správná interpretace dat získaných pomocí Wennerovy metody vám umožní určit měrný odpor půdy v různých hloubkách a předejít tak poddimenzování uzemňovací soustavy.

Co je rezistivita půdy a proč je důležitá pro měření

Rezistivita půdy, označovaná jako měrný odpor půdy, vyjadřuje schopnost zeminy vést elektrický proud a udává se v jednotkách ohm-metr (Ω·m). Tento parametr je rozhodující pro návrh bezpečné uzemňovací soustavy, protože určuje, jak efektivně budou zemniče odvádět poruchové proudy do země. Pokud hledáte návod na výpočet rezistivity půdy pro měření, musíte vždy zohlednit aktuální stav terénu, neboť hodnota není konstantní.

Faktory ovlivňující rezistivitu půdy

Výslednou hodnotu rezistivity přímo formují fyzikální vlastnosti prostředí, ve kterém se měření provádí:

• Vlhkost půdy – zvyšující se obsah vody v zemině výrazně snižuje její odpor, což zlepšuje vodivost.
• Typ půdy – jílovité půdy vykazují nižší rezistivitu než kamenité nebo písčité podklady.
• Teplota půdy – ideální podmínky pro měření se pohybují v rozmezí 10 až 25 °C, protože mráz nebo extrémní sucho hodnoty zkreslují.

Odborná rada: Při návrhu uzemnění se vždy řiďte nejhorším možným stavem půdy, tedy obdobím sucha, kdy je rezistivita nejvyšší. Častá chyba: provádění měření bezprostředně po deštích, což vede k podhodnocení výsledků a následnému návrhu poddimenzované uzemňovací soustavy. Znalost parametrů půdy je klíčová pro správné měření zemního odporu, kde se nejčastěji využívá Wennerova metoda pro stanovení rozložení odporu v hloubce.

Jaké jsou metody měření rezistivity půdy

Pro správné měření rezistivity půdy existuje několik ověřených postupů, které se liší svou technickou náročností i výslednou přesností získaných dat. Výběr metody přímo ovlivňuje kvalitu návrhu zemniče a následné měření zemního odporu v dané lokalitě.

Čtyřelektrodová Wennerova metoda – princip a přesnost

Wennerova metoda představuje zlatý standard v geoelektrickém průzkumu a měření rezistivity půdy. V terénu se využívají čtyři elektrody umístěné v přímce ve stejných rozestupech, přičemž běžná vzdálenost elektrod se pohybuje mezi 0,5 až 1 metrem. Tento uspořádaný systém čtyř elektrod efektivně eliminuje vliv přechodových odporů mezi sondami a zeminou, což zásadně zvyšuje přesnost měření. Proud je vháněn do vnějších elektrod a na vnitřních elektrodách se následně měří úbytek napětí. Tato metoda je ideální pro homogenní půdy, kde přesně určuje měrný odpor půdy v závislosti na hloubce. Častá chyba: nedostatečné zaražení sond do země vede k nestabilním výsledkům, proto vždy dbejte na pevný kontakt.

Dvouelektrodová metoda – méně přesná alternativa

Dvouelektrodová metoda je technicky jednodušší, ale vykazuje nižší přesnost měření kvůli zahrnutí odporu samotných přívodních vodičů a přechodových odporů elektrod do výsledku. Pro zlepšení kontaktu se elektrody často zvlhčují vodou nebo solným roztokem, což dočasně snižuje odpor v místě dotyku. Tato metoda se hodí pro rychlé orientační měření v místech s vysokou vlhkostí půdy nebo u homogenních zemin.

Odborná rada: Dvouelektrodová metoda se hodí pro kutily či základní kontrolu na malých plochách, ale pro návrh spolehlivého uzemnění objektu vždy volte čtyřelektrodovou metodu. Správná kalibrace přístrojů před zahájením měření je nezbytnou podmínkou pro získání validních dat.

Jak správně připravit půdu a elektrody pro měření

Pro přesné měření zemního odporu a stanovení rezistivity půdy je klíčová příprava terénu. Optimální podmínky pro měření zahrnují teplotu půdy v rozmezí 10 až 25 °C a vlhkost půdy mezi 20 a 30 %. Pro získání stabilních výsledků doporučuji provádět měření nejdříve 24 hodin po vydatném dešti, což zajistí rovnoměrné rozložení vlhkosti v profilu.

Tipy na měření a výpočet rezistivity půdy

Při umisťování elektrod do země dbejte na jejich těsný kontakt s okolní zeminou. Pokud je půda příliš suchá nebo kamenitá, výrazně se zvyšuje přechodový odpor, což zkresluje výsledky. V takovém případě aplikujte kolem elektrody vodu nebo vhodný elektrolyt, který zlepší vodivost.

• Elektrody zatlučte do hloubky alespoň 20 až 30 centimetrů pro stabilní měření.
• Ujistěte se, že vzdálenost mezi elektrodami je přesně dodržena podle Wennerovy metody.
• Před zahájením práce zkontrolujte čistotu kontaktů na přístroji i samotných elektrodách.

Častá chyba: Nedostatečné očištění elektrod od koroze či nečistot vede k chybným hodnotám. Měření se hodí pro plánování zemničů v běžných zeminách, ale není vhodné pro extrémně vysušené nebo zmrzlé půdy, kde výsledky postrádají vypovídací hodnotu. Správně provedená příprava je základem pro to, jak správně určit rezistivitu půdy pro elektrické měření.

Krok za krokem: postup výpočtu rezistivity půdy

Pro přesné měření zemního odporu a návrh zemniče je klíčová znalost měrného odporu půdy. Nejrozšířenějším postupem je Wennerova metoda, která využívá čtyři sondy rozmístěné v přímce se stejnými rozestupy. Zde je návod, jak vypočítat rezistivitu půdy krok za krokem při zachování přesnosti měření.

1. Rozmístění elektrod – zatlučte čtyři elektrody do půdy v přímce, přičemž vzdálenost mezi nimi musí být vždy stejná, ideálně v rozmezí 0,5 až 1 metr.

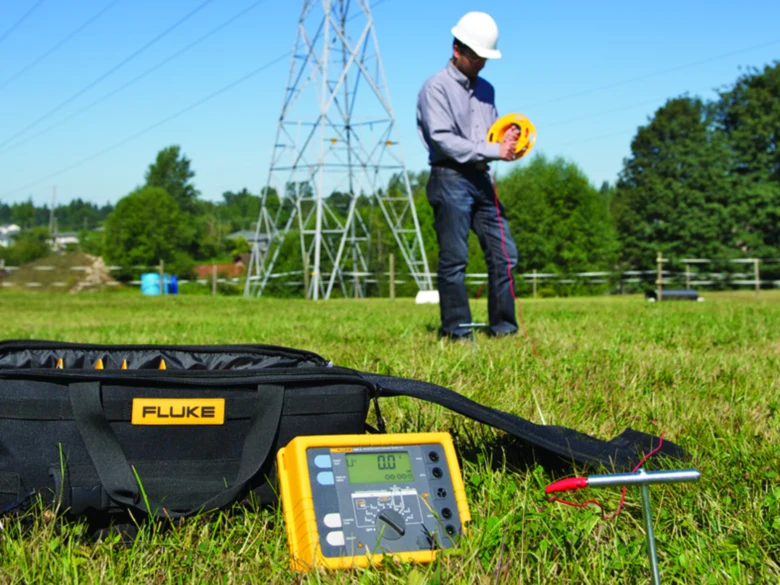

2. Měření odporu – pomocí přístroje na měření zemního odporu odečtěte hodnotu odporu R v ohmech mezi vnitřními elektrodami.
3. Aplikace vzorce – výslednou rezistivitu ρ (ró) vypočítáte podle vztahu ρ = 2πaR, kde π je konstanta přibližně 3,14, a představuje vzdálenost elektrod v metrech a R je naměřený odpor.

Odborná rada: Při výpočtu vždy zohledněte aktuální vlhkost půdy a její typ, protože tyto parametry mění vodivost zeminy i o několik řádů. Častá chyba: při měření zapomenete na kalibraci přístrojů, což vede k systematické chybě v měření odporu R. Tento postup se hodí pro projektanty elektrických instalací, nikoliv však pro neodbornou manipulaci bez certifikovaného vybavení. Pamatujte, že správné určení rezistivity půdy pro elektrické měření vyžaduje přesné dodržení geometrie elektrod, jinak budou výsledky výpočtu irelevantní.

Jak interpretovat a využít výsledky měření rezistivity

Interpretace a praktické využití výsledků měření

Výpočet rezistivity půdy přímo ovlivňuje návrh uzemňovací soustavy, neboť určuje nezbytnou délku, počet a materiál zemničů. Pokud chcete správně určit rezistivitu půdy pro elektrické měření, musíte zohlednit aktuální vlhkost půdy, její teplotu a geologické složení. Nízké hodnoty rezistivity umožňují použití menšího počtu zemničů, zatímco vysoký měrný odpor půdy vyžaduje instalaci hlubinných tyčí nebo chemicky upravovaných elektrod. Naměřené hodnoty v rozmezí 10 až 1000 Ω·m slouží jako základní vodítko pro volbu konstrukce a materiálů, jako jsou FeZn, nerezová ocel nebo měď.

Odborná rada: Při návrhu uzemnění vždy počítejte s nejhorším možným stavem, tedy obdobím sucha nebo mrazů, kdy je vodivost půdy nejnižší. Častá chyba při měření rezistivity půdy spočívá v ignorování proměnlivosti odporu v závislosti na hloubce, což Wennerova metoda efektivně eliminuje postupnou změnou rozestupu sond. Tento postup je ideální pro velké instalace, kde je nutné zajistit dlouhodobou stabilitu zemního odporu.

Otázka: Pro koho je měření rezistivity půdy určeno?

Měření rezistivity půdy je určeno primárně pro projektanty a revizní techniky, kteří disponují kalibrovanými přístroji splňujícími normu PN-EN 61557-5. Pro laiky bez odborného vzdělání a odpovídající techniky není toto měření vhodné, neboť vyžaduje správnou interpretaci dat a eliminaci vlivů, jako jsou bludné proudy či nevhodné umístění elektrod.

Otázka: Jaký vliv má materiál zemniče na výslednou instalaci?

Materiál zemniče, například pozinkovaná ocel (FeZn) nebo měď, musí být volen s ohledem na chemické vlastnosti půdy a riziko koroze. Používání různých kovů v jedné soustavě se nedoporučuje, protože jejich vzájemný kontakt v půdě vede k urychlené elektrochemické korozi. Vždy dbejte na to, aby spojení Cu ochranného vodiče se základovým zemničem FeZn bylo provedeno tak, aby byla zajištěna dlouhodobá elektrická kontinuita.

Jaké faktory ovlivňují měření rezistivity půdy

Přesnost výsledků při určování měrného odporu půdy závisí na mnoha proměnných, které mohou ovlivnit vodivost elektrolytů v zemině. Pochopení těchto vlivů je klíčové pro správné provedení měření zemního odporu pomocí Wennerovy metody.

Vliv teploty a vlhkosti půdy

Teplota půdy zásadně mění pohyblivost iontů v půdní vlhkosti, přičemž ideální podmínky pro měření nastávají při teplotách mezi 10 a 25 °C. Pokud teplota klesne pod 5 °C, naměřené hodnoty se prudce zvyšují v důsledku zamrzání vody. Vlhkost půdy v rozmezí 20 až 30 % zajišťuje optimální vodivost. Častou chybou při měření a výpočtu rezistivity půdy je ignorování srážek v předchozích dnech, které lokálně snižují naměřený odpor.

Vliv chemického složení a struktury půdy

Chemické složení půdy, zejména koncentrace rozpuštěných solí a kyselost, přímo určuje elektrolytickou vodivost. Kamenitost a nesourodý typ půdy způsobují nehomogenitu, což komplikuje interpretaci výsledků Wennerovy metody. Při návrhu instalace pro zemniče vždy zohledněte, že vysoký obsah štěrku vytváří vzduchové kapsy, které zvyšují přechodový odpor mezi elektrodou a zeminou. Pro koho se tato metoda hodí vs pro koho ne: je ideální pro homogenní půdy, ale nevhodná pro extrémně skalnaté podloží.

Eliminace bludných proudů při měření

Bludné proudy způsobují značné chyby měření rezistivity, protože pronikají do měřicího obvodu jako parazitní napětí. Pokročilé metody eliminace bludných proudů při měření zahrnují použití přístrojů s automatickou filtrací frekvence a přepínáním polarity signálu.

• Používejte vždy kalibrované přístroje s dostatečným odstupem od zdrojů elektromagnetického rušení.
• Na co si dát pozor: vždy zajistěte dostatečnou hloubku zaražení elektrod, aby se minimalizoval vliv povrchových nečistot.

Doporučení pro údržbu a kontrolu měřicích přístrojů

Přesné měření zemního odporu a stanovení rezistivity půdy závisí na technickém stavu vaší aparatury. Kalibrace přístrojů zásadně zvyšuje přesnost měření a eliminuje systémové chyby, které by mohly ovlivnit správný návrh zemniče. Každý měřicí přístroj vyžaduje pravidelnou kontrolu, zejména pokud pracujete v náročných terénech s proměnlivou vlhkostí půdy nebo odlišným typem půdy. Využijte tyto tipy na měření a výpočet rezistivity půdy, abyste předešli chybným výsledkům.

Postup ověření přesnosti přístroje

1. Kontrola nulového bodu – propojte měřicí kabely nakrátko a ověřte, zda přístroj vykazuje nulovou hodnotu odporu.
2. Ověření referenčním odporem – připojte známý kalibrovaný referenční odpor k přístroji a porovnejte naměřenou hodnotu s deklarovaným parametrem.
3. Inspekce kabeláže – zkontrolujte integritu izolace a čistotu svorek, neboť oxidace kontaktů výrazně zkresluje výsledky Wennerovy metody.

Odborná rada: Častá chyba spočívá v ignorování stavu měřicích sond, které musí být čisté a pevně zaražené v zemi. Uvědomte si, že kalibrace přístrojů se hodí pro profesionální revizní techniky, zatímco pro občasné domácí měření postačí pravidelná kontrola v autorizovaném servisu. Tento návod na výpočet rezistivity půdy pro měření předpokládá plně funkční a zkalibrovaný přístroj.

Časté dotazy k měření a výpočtu rezistivity půdy

Měření rezistivity odpovídá na časté dotazy uživatelů, kteří potřebují zajistit bezpečnost uzemňovacích soustav. Níže naleznete praktický návod na výpočet rezistivity půdy pro měření a řešení typických problémů.

Otázka: Jak se měří zemnící odpor?

Zemnící odpor se měří pomocí třívodičové metody poklesu potenciálu s elektrodami v přímce, přičemž napěťová sonda je umístěna v polovině vzdálenosti mezi proudovou sondou a zemničem.

Otázka: Jak vypočítat rezistivitu půdy?

Rezistivitu půdy vypočítáme podle vzorce ρ = 2πaR, kde a je vzdálenost elektrod v metrech (0,5-1 m) a R je naměřený odpor v ohmech.

Otázka: Jaké jsou optimální podmínky pro měření rezistivity půdy?

Teplota půdy by měla být mezi 10-25 °C, vlhkost 20-30 % a měření by mělo probíhat minimálně 24 hodin po dešti.

Otázka: Jak ovlivňuje teplota půdy měření rezistivity?

Při teplotách pod bodem mrazu rezistivita půdy výrazně roste, proto se měření nedoporučuje v zimním období.

Otázka: Co je Wennerova metoda?

Wennerova metoda je čtyřelektrodová metoda měření rezistivity půdy s elektrodami ve vzdálenosti 0,5-1 m, která poskytuje vysokou přesnost výsledků.

Otázka: Jaké chyby se často dělají při měření rezistivity půdy?

Časté chyby zahrnují špatný kontakt elektrod s půdou, měření za nevhodných podmínek vlhkosti a teploty nebo neodstranění vlivu bludných proudů. Odborná rada: Pozor na nedostatečné zaražení sond do země, což způsobuje falešně vysoké hodnoty odporu.

Otázka: Jaké materiály se používají pro zemniče?

Používají se materiály jako pozinkovaná ocel, měď, nerezová ocel a ocel s měděným povlakem, které musí být odolné vůči korozi.

Otázka: Jak často by se měření rezistivity mělo opakovat?

Doporučuje se měření opakovat v různých obdobích roku kvůli sezónním změnám vlhkosti a teploty půdy.

Otázka: Jak se kalibrují měřicí přístroje pro rezistivitu půdy?

Kalibrace zahrnuje kontrolu nulového bodu, použití referenčního odporu a testovací měření na známých hodnotách, aby byla zajištěna přesnost.

Otázka: Jak eliminovat bludné proudy při měření rezistivity?

Používají se přístroje s filtry bludných proudů, měření se provádí mimo špičky proudů a správně se zapojují elektrody.

Otázka: Jak se značí měrný odpor?

Měrný odpor se značí řeckým písmenem ρ (ró) a udává se v ohm-metrech (Ω·m).

Otázka: Jak změřit uzemnění multimetrem?

Uzemnění multimetrem lze změřit pomocí měření odporu mezi uzemňovacím bodem a zemí, ale přesnější metody vyžadují specializované přístroje.

Otázka: Co ovlivňuje přesnost měření rezistivity půdy?

Přesnost ovlivňuje vlhkost a teplota půdy, kontakt elektrod, bludné proudy a chemické složení půdy.

Otázka: Jak správně spočítat rezistivitu půdy při měření?

Správný výpočet zahrnuje přesné změření vzdálenosti elektrod a odporu, následné dosazení do vzorce ρ = 2πaR.

Otázka: Jaké jsou metody výpočtu rezistivity půdy při měření?

Nejčastější jsou Wennerova čtyřelektrodová metoda a méně přesná dvouelektrodová metoda. Pro koho se hodí: Wennerova metoda je vhodná pro profesionální instalace, zatímco dvouelektrodová metoda není vhodná pro přesné inženýrské výpočty.
