Tepelný výměník v saunových kamnech umožňuje efektivní přenos tepla buď do vody, nebo přímo do vzduchu, čímž zvyšuje využití energie sauny. Díky teplovodnímu nebo teplovzdušnému výměníku lze teplo nejen ohřát vzduch v místnosti, ale také zajistit teplou vodu pro domácnost. Tento systém představuje praktickou alternativu i v kombinaci s krbovými výměníky pro zvýšení komfortu a úspory energie.
Stručně a jasně
- Tepelný výměník přenáší teplo ze spalin o teplotě 300-500 °C do vodního okruhu nebo vzduchu v sauně.
- Účinnost vnitřních výměníků dosahuje až 50 %, vnějších až 60 % díky ochlazování spalin.
- Objem vody ve výměníku se pohybuje mezi 5 až 15 litry, přičemž voda se ohřívá na 60-90 °C.
- Průtok vody by měl být 10-20 litrů za hodinu, tlak nesmí překročit 3 bary pro bezpečný provoz.
- Použití výměníku může zvýšit účinnost vytápění kamen až o 25 % a snížit náklady na palivo.
Jak funguje tepelný výměník v saunových kamnech?
Tepelný výměník v saunových kamnech přenáší teplo ze spalin s teplotou obvykle mezi 300 a 500 °C na vodní okruh nebo přímo na vzduch v sauně. Tento proces umožňuje efektivní využití energie z paliva, kterou spaliny obsahují, a zvyšuje celkovou účinnost kamen.

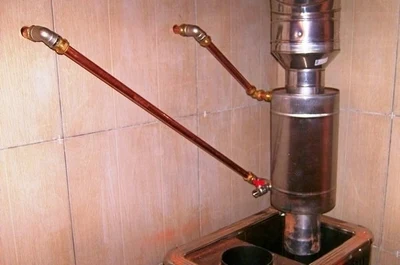

Princip tepelného výměníku pro saunová kamna spočívá v tom, že výměník, často umístěný na kouřovodu nebo integrovaný přímo v kamnech, odebírá teplo ze spalin a předává ho vodě v teplovodním výměníku nebo vzduchu v teplovzdušném výměníku. Výměník na vodu ohřívá vodní okruh, který lze využít například pro ohřev užitkové vody, zatímco teplovzdušný výměník zajišťuje rychlejší ohřev vzduchu v prostoru sauny.
Jak funguje tepelný výměník v saunových kamnech? Spaliny proudící přes výměník předávají své teplo přes kovovou stěnu vodě nebo vzduchu, čímž dochází k přenosu energie bez přímého kontaktu médií. Tento princip zajišťuje bezpečný a efektivní ohřev s minimálními ztrátami.
Typy a konstrukce tepelných výměníků v saunových kamnech
Tepelné výměníky v saunových kamnech se liší svou konstrukcí a umístěním, což ovlivňuje jejich účinnost a vhodnost pro různé typy saun a topných systémů. Základní rozdělení zahrnuje robustní trubkové a kompaktní deskové výměníky, přičemž každý typ má specifické konstrukční prvky a optimální místo instalace.
Typy tepelných výměníků v saunových kamnech

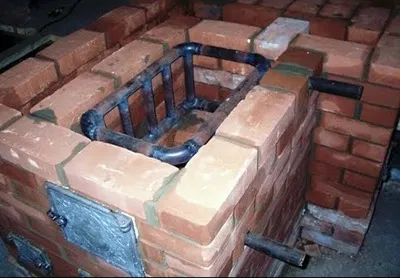

Hlavní typy tepelných výměníků používaných v saunových kamnech jsou trubkové a deskové. Trubkové výměníky mají vnitřní registry složené z robustních ocelových trubek o průměru 40-50 mm, které jsou často zabudované přímo uvnitř kamen. Tento typ je vhodný pro vyšší výkony a nabízí efektivní přenos tepla díky větší ploše kontaktu. Naopak deskové výměníky jsou kompaktní a často externí, což umožňuje flexibilnější instalaci i v menších topných systémech. Externí výměníky se umísťují na boční stěně kamen a umožňují jednodušší servis a údržbu. Vnější výměník, umístěný na komínové trubce, využívá teplovzdušný princip a slouží ke zvýšení účinnosti přenosu tepla do okolí.
Konstrukční prvky a umístění výměníků
Konstrukce tepelných výměníků v saunových kamnech je založena na materiálech a tvaru maximalizujícím efektivitu přenosu tepla. Trubkové výměníky využívají ocelové trubky s průměrem 40-50 mm, které jsou zabudované jako vnitřní registry uvnitř kamen. Tato konstrukce zajišťuje robustnost a dlouhou životnost. Externí výměníky jsou instalovány na boční stěně kamen nebo na komínové trubce, což usnadňuje přístup pro údržbu a zároveň zvyšuje využití tepelné energie z kouřovodu. Správné umístění výměníku výrazně ovlivňuje účinnost přenosu tepla a snižuje tepelné ztráty během provozu.
| Typ výměníku | Umístění | Průměr trubek / konstrukce | Vhodnost výkonu |
|---|---|---|---|
| Trubkový výměník | Vnitřní registry kamen | 40-50 mm | Vyšší výkony, robustní |
| Deskový výměník | Externí na boční stěně | Kompaktní desky | Menší topné systémy |
| Vnější výměník | Na komínové trubce | Teplovzdušný princip | Zvýšení účinnosti spalin |
Tip: Při instalaci výměníku v saunových kamnech je třeba dbát na správný průtok vody ve výměníku, aby nedocházelo k přehřívání nebo naopak k nedostatečnému ohřevu.
Materiály a rozměry tepelných výměníků v saunových kamnech
Tepelný výměník v saunových kamnech je nejčastěji vyroben z nerezové nebo žáruvzdorné oceli, které zajišťují odolnost proti vysokým teplotám 300-500 °C a dlouhou životnost. Pozinkovaná ocel není vhodná pro použití v saunových kamnech, protože při teplotách nad 200 °C dochází k degradaci povrchové vrstvy, což vede ke korozi. Litina a měď se do konstrukce výměníků využívají méně často kvůli nižší mechanické odolnosti a vyšší ceně.
Typické rozměry teplovodního výměníku zahrnují délku 50-100 cm a průměr trubek 2-5 cm. Objem vody ve výměníku se pohybuje mezi 5 až 15 litry, což umožňuje efektivní akumulaci a přenos tepla. Správný výběr materiálu a rozměrů významně ovlivňuje účinnost výměníku na vodu a jeho schopnost spolehlivě fungovat v saunových kamnech.
Co je tepelný výměník a jak funguje v saunových kamnech
Princip fungování tepelného výměníku spočívá v přenosu tepla z kamen přes vodní médium, přičemž kvalitní materiály a správné rozměry umožňují optimální výkon a dlouhodobou spolehlivost. Výměník ke krbu nebo výměník na kouřovod musí být dimenzován přesně, aby nedošlo k přehřátí nebo nedostatečné cirkulaci vody.
Provozní parametry a bezpečnost instalace výměníku
Princip fungování tepelného výměníku v saunových kamnech spočívá v přenosu tepla z kamen na vodu, která cirkuluje v teplovodním výměníku. Doporučená teplota vody ve výměníku se pohybuje mezi 60-90 °C. Průtok vody by měl být řízený v rozmezí 10-20 litrů za hodinu, aby bylo zajištěno optimální přenášení tepla bez přehřívání. Tlak vody nesmí překročit hodnotu 3 barů, což zajišťuje bezpečný provoz systému bez rizika poškození.
Při instalaci výměníku v saunových kamnech je nutné dodržet minimální bezpečnostní vzdálenosti – alespoň 20 cm od hořlavých materiálů a minimálně 50 cm od stropu. Tyto vzdálenosti chrání před rizikem vznícení a umožňují správnou cirkulaci vzduchu. Významná je také správná montáž výměníku na kouřovod nebo připojení na vodovodní systém, aby se zabránilo únikům vody či přehřátí.
Jaké jsou chyby při instalaci tepelného výměníku v saunových kamnech
- Nesprávné nastavení průtoku vody, které vede k nedostatečnému chlazení výměníku
- Podcenění bezpečnostních vzdáleností od hořlavých materiálů
- Překročení maximálního tlaku vody nad 3 bary
- Nevhodné připojení k vodovodnímu systému bez pojistek proti zpětnému toku
Tip: Dodržení těchto parametrů a bezpečnostních zásad výrazně prodlužuje životnost teplovodního výměníku a zajišťuje bezpečný provoz saunových kamen.
Účinnost a praktické využití tepelného výměníku v sauně
Tepelný výměník v saunových kamnech výrazně zvyšuje energetickou efektivitu a nabízí možnosti praktického využití tepla. Níže vysvětlím, jaký má výměník dopad na úsporu paliva, ohřev vody a komfort saunování.
Vliv výměníku na kvalitu saunovacího procesu a komfort
Použití teplovodního nebo teplovzdušného výměníku v saunových kamnech stabilizuje teplotu vzduchu v sauně a zajišťuje rovnoměrné rozložení tepla. Tento princip fungování tepelného výměníku v saunových kamnech vede ke zvýšení komfortu saunování, protože teplota neklesá při přikládání paliva ani při větrání prostoru. Komfort saunování tak roste díky menším výkyvům teploty a příjemnější atmosféře.
- Vnitřní výměníky dosahují účinnosti až 50 %
- Vnější výměníky mohou mít účinnost až 60 %
- Úspora paliva se díky výměníku pohybuje mezi 15-25 %
- Tepelný výměník umožňuje ohřev užitkové vody i vytápění přilehlých místností
Tip: Při instalaci výměníku v saunových kamnech dbejte na správný průtok vody, aby se zabránilo přehřátí a snížila se rizika poškození systému.
Doporučená paliva a jejich vliv na výměník
Pro optimální funkci tepelného výměníku v saunových kamnech je klíčové používat suché palivové dřevo s vlhkostí pod 20 %. Nižší vlhkost dřeva zvyšuje výhřevnost a výrazně snižuje emise škodlivin, což má přímý vliv na životnost výměníku.
Vyšší obsah vody v palivu snižuje teplotu spalin a způsobuje korozi či zanášení výměníku, což zkracuje jeho provozní dobu a snižuje účinnost přenosu tepla. Z tohoto důvodu je vhodné volit suché dřevo, které rovněž přispívá k lepší efektivitě teplovodního výměníku nebo teplovzdušného výměníku v saunových kamnech.
- Používejte dřevo s vlhkostí pod 20 % pro vyšší výhřevnost
- Vyhněte se mokrému dřevu, které zvyšuje emise a poškozuje výměník
- Suché palivo prodlužuje životnost výměníku na kouřovodě i v saunových kamnech
- Kvalitní palivo zlepšuje využití tepla v teplovodním výměníku a výměníku ke krbu
Proč používat tepelný výměník v saunových kamnech
Použití tepelného výměníku v saunových kamnech zvyšuje efektivitu ohřevu vody nebo vzduchu tím, že zachycuje teplo spalin a přenáší ho do užitečné formy, čímž šetří palivo a prodlužuje životnost kamen.
Údržba a bezpečnost provozu výměníku
Pravidelná údržba teplovodního nebo teplovzdušného výměníku v saunových kamnech je nezbytná pro zachování jeho účinnosti a bezpečnosti. Čištění výměníku od vodního kamene a dalších usazenin by mělo probíhat každých 6-12 měsíců, aby nedošlo ke snížení průtoku vody ve výměníku a k přehřívání kamen. Současně je nutná pravidelná kontrola kamen a komínu, protože správný odvod spalin zabraňuje hromadění nebezpečných plynů.
Na co si dát pozor: častou chybou při instalaci tepelného výměníku v saunových kamnech bývá nedostatečné větrání sauny, které omezuje odvod spalin a ohrožuje bezpečnost provozu. Větrání sauny je proto klíčové pro zajištění správné funkce výměníku na kouřovod i pro celkovou bezpečnost.
- Čištění výměníku od vodního kamene každých 6-12 měsíců
- Kontrola kamen a komínu pro bezpečný odvod spalin
- Zajištění dostatečného větrání sauny
- Kontrola průtoku vody ve výměníku ke krbu
Návod na použití tepelného výměníku v saunových kamnech zahrnuje také pravidelnou péči, která prodlužuje životnost zařízení a zvyšuje účinnost přenosu tepla.
Specifické návody na instalaci výměníku v různých typech saunových kamen
Instalace teplovodního výměníku v saunových kamnech závisí především na konstrukci kamen. U vnitřních registrů je nezbytné zajistit pevné a bezpečné ukotvení výměníku uvnitř spalovací komory, aby nedocházelo k jeho pohybu při vysokých teplotách. Externí výměníky, například ty montované na kouřovod nebo ke krbu, vyžadují pečlivé těsnění spojů, aby se zabránilo únikům spalin a vody. Správné připojení k vodovodnímu systému musí být provedeno s ohledem na tepelnou roztažnost a tlakovou odolnost.
Návod na použití tepelného výměníku v saunových kamnech
- Výběr vhodného typu výměníku – zvažte, zda použijete vnitřní registr nebo externí výměník na kouřovod podle typu kamen.
- Příprava montážního místa – očistěte a připravte místo instalace, zajistěte přístup k vodovodnímu připojení.
- Pevné ukotvení vnitřního registru – použijte odolné upevňovací prvky vhodné pro vysoké teploty.
- Těsnění spojů u externího výměníku – aplikujte kvalitní tepluvzdorné těsnění, kontrolujte nepropustnost.
- Připojení k vodovodnímu systému – zajistěte pevné a bezpečné spoje s ohledem na tlak a tepelnou roztažnost.
- Kontrola těsnosti a bezpečnosti – proveďte tlakové zkoušky a pravidelnou kontrolu po instalaci.
Tip: Častou chybou při instalaci tepelného výměníku v saunových kamnech je nedostatečné utěsnění spojů, které může vést k úniku spalin nebo vody. Doporučuji svěřit instalaci profesionálům, zejména pokud jde o připojení k vodovodnímu systému a výměník na kouřovod.
Instalace teplovzdušného výměníku se liší a vyžaduje jiné postupy, proto je důležité vždy zvolit správný typ výměníku podle konstrukce vašich kamen.
Ekonomická návratnost investice do výměníku v saunových kamnech
Investice do teplovodního výměníku v saunových kamnech se vyplatí zejména díky úsporám paliva v rozmezí 15-25 %. Tyto úspory přímo snižují náklady na topení, čímž se zkracuje doba návratnosti investice, která se pohybuje mezi 2 až 5 lety. Cena samotného výměníku na vodu závisí na typu a výkonu zařízení, přičemž základní modely stojí obvykle od 5 000 do 15 000 Kč. K tomu je nutné připočítat náklady na instalaci, které se mohou výrazně lišit podle složitosti montáže a typu kamen.
Náklady na instalaci patří k nejvýznamnějším faktorům ovlivňujícím ekonomiku celého řešení. Přesný návod na použití tepelného výměníku v saunových kamnech zahrnuje správné zapojení na kouřovod a zajištění dostatečného průtoku vody, což maximalizuje účinnost přenosu tepla.
- úspora paliva 15-25 % snižuje náklady na topení
- cena výměníku včetně instalace ovlivňuje návratnost investice
- doba návratnosti je 2-5 let v závislosti na ceně a nákladech
- správné využití výměníku ke krbu nebo kouřovodu zvyšuje efektivitu topení
Tip: Jak efektivně využít tepelný výměník v kamnech do sauny znamená optimalizovat průtok vody a pravidelně kontrolovat těsnost spojů, aby nedocházelo ke ztrátám tepla.
Integrace výměníku s moderními systémy řízení teploty a automatizace sauny
Moderní automatizace sauny umožňuje integraci teplovodního výměníku v saunových kamnech s pokročilými digitálními řídicími systémy, které monitorují a regulují teplotu i průtok vody. Senzory teploty umístěné v sauně a přímo na výměníku snímají hodnoty s přesností ±0,5 °C, zatímco automatická oběhová čerpadla upravují průtok vody v rozmezí 10-20 litrů za hodinu podle aktuální potřeby. Tento systém zajišťuje efektivní přenos tepla z horkých spalin o teplotě 300-500 °C do vodního okruhu, čímž se snižují tepelné ztráty a zvyšuje komfort saunování díky stabilnímu udržování teploty vody mezi 60-90 °C bez nutnosti manuálního zásahu.
Jak efektivně využít tepelný výměník v kamnech do sauny
Řídicí systém umožňuje nastavit přesné teplotní limity, například zapnutí čerpadla při poklesu vody pod 60 °C a jeho vypnutí při dosažení 90 °C, což zabraňuje přehřívání výměníku a zajišťuje optimální provoz. Takové řízení minimalizuje riziko poškození výměníku způsobené přehřátím a zároveň maximalizuje účinnost přenosu tepla, která může dosahovat až 60 % u vnějších výměníků na kouřovodu. Výměník tak funguje jako spolehlivý zdroj tepla nejen pro saunu, ale i pro přilehlé prostory nebo ohřev užitkové vody, zejména pokud je zapojen do systému s akumulační nádrží o objemu 60-120 litrů.
Tip: Pro zachování vysoké účinnosti a prodloužení životnosti systému je nezbytné pravidelné čištění výměníku a kontrola průtoku vody minimálně jednou za 6 až 12 měsíců. Častou chybou je zanedbání údržby senzorů a oběhového čerpadla, což vede ke snížení výkonu a zvýšenému opotřebení komponent.
Tento způsob řízení teploty a průtoku vody ve výměníku výrazně zvyšuje energetickou efektivitu saunových kamen a zároveň přispívá k bezpečnému provozu celého systému.
Časté dotazy
Jaké jsou hlavní typy tepelných výměníků používaných v saunových kamnech?
Existují trubkové, deskové, vnitřní registry a externí výměníky, které se liší konstrukcí, materiálem a umístěním v kamnech.
Jaký je doporučený průtok vody ve výměníku?
Průtok vody by měl být mezi 10-20 litry za hodinu, aby se zabránilo přehřátí a poškození výměníku.
Proč je nevhodná pozinkovaná ocel pro výrobu výměníku?
Pozinkovaná ocel není vhodná, protože při teplotách nad 200 °C dochází k odpařování zinku, což snižuje životnost výměníku.
Jak často je potřeba čistit tepelný výměník?
Doporučuje se čištění výměníku od usazenin a vodního kamene jednou za 6-12 měsíců pro zachování funkčnosti.
Jaké palivo je nejlepší pro saunová kamna s výměníkem?
Suché palivové dřevo s vlhkostí pod 20 % zajišťuje vyšší výhřevnost a nižší emise, což prodlužuje životnost výměníku.
Jaká je účinnost tepelných výměníků v saunových kamnech?
Účinnost vnitřních výměníků je až 50 %, u vnějších může dosahovat až 60 % díky lepšímu ochlazování spalin.
Jaký je objem vody ve standardním výměníku?
Objem vody ve výměníku se pohybuje mezi 5 až 15 litry, což umožňuje efektivní ohřev a cirkulaci tepla.
Jaký tlak vody je bezpečný pro provoz výměníku?
Tlak vody by neměl překročit 3 bary, aby nedošlo k poškození zařízení.
Jak může výměník zlepšit kvalitu saunování?
Výměník stabilizuje teplotu v sauně a umožňuje lepší rozložení tepla, což zvyšuje komfort uživatelů.
Jaká je orientační doba návratnosti investice do výměníku?
Díky úspoře paliva 15-25 % se investice může vrátit během 2-5 let v závislosti na ceně a provozu.
Jaký je princip fungování teplovodního výměníku v saunových kamnech?
Teplovodní výměník přenáší teplo z kamen do vody obíhající ve výměníku, obvykle pomocí měděných nebo nerezových trubek, což umožňuje ohřev vody při teplotách kolem 60-80 °C.
Jak se instaluje teplovzdušný výměník do saunových kamen?
Teplovzdušný výměník se umisťuje do prostoru kolem kamen, kde vzduch proudí přes kovové kanály zahřívané kamny, čímž se ohřívá vzduch rychlostí přibližně 100-200 m³/h.
Jaká je maximální provozní teplota pro tepelný výměník v saunových kamnech?
Maximální bezpečná teplota je obvykle do 150 °C, aby nedošlo k poškození materiálu výměníku a zajištění bezpečného provozu.
Jaký vliv má materiál výměníku na jeho životnost v saunových kamnech?
Nerezová ocel vydrží běžně 10-15 let při správné údržbě, zatímco měď může mít životnost přes 20 let díky lepší odolnosti proti korozi.
Jak tepelný výměník pomáhá šetřit energii při provozu saunových kamen?
Výměník umožňuje využití zbytkového tepla k ohřevu vody nebo vzduchu, čímž snižuje spotřebu paliva až o 15 % během jednoho saunování.
