Jak přesně vypočítat průřez a průměr drátu pro daný výkon vodiče

Správně zvolený průřez vodiče přímo ovlivňuje bezpečnost elektroinstalace a zabraňuje přehřívání kabelů při vysokém odběru. Výpočet vychází z maximálního proudového zatížení a dovoleného úbytku napětí, což vám umožní přesně určit potřebný průměr drátu pro váš konkrétní výkon.

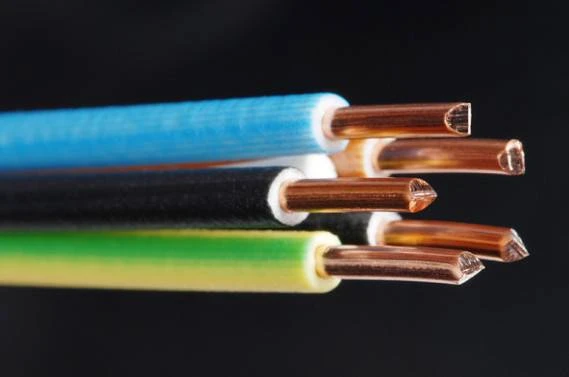

Jak převést průměr drátu na průřez vodiče

Pro výpočet plochy průřezu vodiče z jeho naměřeného průměru použijte matematický vzorec pro obsah kruhu, tedy S = (π × d²) / 4, kde d představuje průměr drátu. V praxi elektrikáři využívají standardizované hodnoty, protože průměr drátu a průřez drátu spolu úzce souvisejí a určují schopnost kabelu přenést elektrický proud. Při měření měděného vodiče pomocí mikrometru zjistíte hodnotu průměru v milimetrech, kterou následně převedete na jmenovitý průřez v mm². Správné určení těchto parametrů je klíčové pro dimenzování kabelu, neboť poddimenzovaný vodič vede k přehřívání a nadměrnému úbytku napětí.

Následující tabulka převodu průměrů a průřezů vodičů vám pomůže s rychlou orientací při výběru správného měděného vodiče pro vaši instalaci. Jednotka mm² vyjadřuje plochu průřezu, která přímo ovlivňuje maximální proudové zatížení.

Odborná rada: Častá chyba při měření spočívá v zahrnutí tloušťky PVC izolace do celkového průměru kabelu. Měřte vždy pouze samotné kovové jádro vodiče, jinak dojde k zásadnímu zkreslení výsledného výpočtu průřezu. Tento postup se hodí pro revizní techniky a instalatéry při kontrole stávajících rozvodů, nikoliv však pro stanovení jištění nových obvodů, kde rozhoduje maximální proudové zatížení a způsob uložení kabelu.

Při návrhu instalace vždy zohledněte způsob uložení, protože pro průřez 1,5 mm² platí max. proud 15 A v lištách či trubkách, zatímco při uložení pod omítkou nebo na omítce stoupá na 17 A. Pro 2,5 mm² jsou tyto hodnoty 20 A a 24 A. Tento výpočet průřezu drátu pro daný výkon je nezbytný pro bezpečnost, přičemž pro třífázové obvody (400 V) musíte při výpočtu proudu I = P : U použít faktor 1,732. Tento přístup se hodí pro plánování instalací v rodinných domech, zatímco pro nízkonapěťové aplikace (např. 12 V LED pásky) se nehodí, neboť zde hraje zásadní roli úbytek napětí, který u kritických spotřebičů nesmí překročit 2 %.

Jak vypočítat maximální proudové zatížení vodiče

Správné dimenzování kabelu začíná pochopením fyzikálních limitů, které ovlivňují maximální proudové zatížení vodičů s PVC izolací při okolní teplotě 30 °C. Výpočet průměru a průřezu vodiče podle příkonu vždy zohledňuje způsob uložení, neboť odvod tepla z vodiče se výrazně liší podle toho, zda je kabel v liště, trubce, nebo pod omítkou.

Maximální proudové zatížení vodiče podle průřezu

Maximální proudové zatížení závisí přímo na průřezu vodiče a způsobu uložení vodičů, který určuje efektivitu chlazení. Měděný vodič s průřezem 1,5 mm² snese v lištách proud 15 A, zatímco pod omítkou díky lepšímu odvodu tepla do zdiva vzroste jeho kapacita až na 17 A. Vyšší teplota okolí tyto hodnoty snižuje, proto je nutné při dimenzování kabelu vždy zohlednit konkrétní podmínky instalace. Data pro výpočty vycházejí z uznávaných norem, ke kterým se vztahují i technické listy dostupné prostřednictvím portálů jako eagri.cz.

Jak se počítá průřez drátu pro daný proud

Při určování průřezu drátu pro konkrétní zatížení musíte znát požadovaný proud a délku vedení, která ovlivňuje úbytek napětí. Pro 16 A při napětí 400 V v běžné instalaci pod omítkou volíme průřez 2,5 mm². Pokud hledáte metodu výpočtu průřezu a průměru vodiče, vždy ověřte, zda zvolený průřez kabelu na 20 A nebo vyšší hodnoty nezpůsobí nadměrný ohřev PVC izolace. Častá chyba: podcenění délky kabelu, která při velkých odběrech způsobuje neúměrný úbytek napětí, i když proudová zatížitelnost vodiče vyhovuje.

Jaký průřez kabelu na 11 kW?

Pro výkon 11 kW při napětí 400 V je nutné vypočítat proud, který vychází přibližně 16 A na fázi. Pro tento odběr je nezbytné zvolit průřez kabelu minimálně 2,5 mm², pokud je uložení standardní pod omítkou. Odborná rada: pro delší trasy nad 20 metrů doporučuji volit vyšší průřez 4 mm², abyste předešli ztrátám výkonu. Tento postup se hodí pro trvalé napájení motorů či kotlů, zatímco pro krátkodobé špičkové zátěže se nehodí poddimenzované jištění. Před zahájením prací vždy prověřte aktuální tabulky pro konkrétní typ kabelu.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Vzorce pro výpočet průřezu a průměru drátu podle výkonu

Správný návrh elektrického vedení vyžaduje přesné určení hodnot, aby nedocházelo k přehřívání nebo nadměrným ztrátám energie. Výpočet průměru a průřezu vodiče podle příkonu vychází z fyzikálních zákonů, které propojují výkon, napětí a vlastnosti použitého materiálu.

Postup stanovení proudu a základního průřezu

Pro určení proudu (I) v ampérech využijete vztah mezi výkonem (P) ve wattech a napětím (U) ve voltech, tedy I = P : U. Jakmile znáte hodnotu proudu, zvolíte průřez vodiče tak, aby maximální proudové zatížení kabelu odpovídalo vašemu spotřebiči. Při dimenzování kabelu vždy berte v úvahu materiál, přičemž měděný vodič vykazuje nižší odpor než hliníkový.

1. Stanovení proudu – vydělte celkový výkon spotřebiče hodnotou napětí sítě (např. 230 V).
2. Volba průřezu – vyberte průřez vodiče z tabulek podle vypočteného proudu tak, aby nebyla překročena proudová zatížitelnost.
3. Kontrola úbytku napětí – ověřte, zda délka kabelu nezpůsobí pokles napětí nad povolenou mez.

Výpočet průřezu podle délky a úbytku napětí

Při delších trasách nestačí pouze odhadnout proud, neboť odpor materiálu způsobuje úbytek napětí. Pro bezpečný provoz udržujte maximální úbytek napětí do 2 %. Výpočet průřezu drátu k přenosu určitého výkonu na větší vzdálenost vyžaduje vzorec S = (2 L I) : (kappa * deltaU), kde L značí délku kabelu v metrech, kappa vodivost mědi (cca 56) a deltaU dovolený úbytek ve voltech. Častá chyba: podcenění délky vedení vede k zahřívání kabelu i při proudech, které jsou pro krátké úseky bezpečné. Tento výpočet průřezu vodiče v DC elektrickém obvodu nebo střídavém rozvodu se hodí pro instalace v garážích či zahradních domcích. Návod na výpočet průřezu drátu pro elektrický výkon se nehodí pro laické zásahy do hlavních domovních rozvodů, kde doporučuji konzultaci s revizním technikem. Na co si dát pozor: vždy počítejte s rezervou pro budoucí zátěž a zohledněte způsob uložení kabelu v omítce nebo v chráničce.

Vliv materiálu a vlastností vodiče na dimenzování

Správný výpočet průřezu drátu závisí primárně na materiálových vlastnostech, které určují elektrický odpor. Měděný vodič vykazuje vysokou specifickou vodivost přibližně 58 S/m, což umožňuje efektivní přenos energie při menším průřezu. Hliník dosahuje hodnoty pouze 37 S/m, proto vyžaduje pro stejné maximální proudové zatížení větší průřez vodiče, aby nedocházelo k nadměrnému oteplování. U CCA vodičů s hliníkovým jádrem a měděným pláštěm je nutné počítat s horší vodivostí než u čisté mědi, což komplikuje dimenzování kabelu při dlouhých trasách.

Fyzikální limity a vliv střídavého proudu

Při návrhu rozvodů hraje zásadní roli také skinefekt, který ovlivňuje dimenzování vodičů při střídavém proudu. Tento jev vytlačuje proud k povrchu vodiče, čímž efektivně snižuje využitelný průřez. Pro běžné instalace v domácnosti, jako je výpočet průřezu kabelu na 16 A a 400 V, je tento vliv zanedbatelný, ale u silových vedení s vysokou frekvencí vyžaduje korekci. Vždy pamatujte, že úbytek napětí je přímo závislý na použitém materiálu a délce trasy.

Odborná rada: Častá chyba při návrhu spočívá v záměně hodnot pro měď a hliník. Pokud nahrazujete měděný vodič hliníkovým, musíte průřez zvětšit minimálně o jeden až dva stupně dle normy, abyste předešli přehřátí izolace. Tato volba se hodí pro trvalé instalace v průmyslu, ale pro domácí zásuvkové okruhy ji z důvodu oxidace spojů nedoporučuji.

Jak zohlednit úbytek napětí při výpočtu průřezu

Při návrhu elektroinstalace nestačí pouze maximální proudové zatížení. Úbytek napětí je zásadní, protože dlouhé vedení klade proudu odpor, což snižuje napětí na konci kabelu. Správné dimenzování kabelu musí respektovat normy: pro kritické spotřebiče, jako jsou nabíječky elektromobilů, nesmí úbytek napětí překročit 2 %. U běžných nekritických spotřebičů, například zahradního osvětlení, je přípustný úbytek napětí až 4 %.

Pokud řešíte, jaký průřez kabelu na 11 kW zvolit, zohledněte nejen příkon, ale i délku trasy. Pro takto vysoký výkon je měděný vodič o průřezu 2,5 mm čtverečních často nedostatečný při delších vzdálenostech. Častá chyba při volbě průřezu spočívá v podcenění odporu materiálu, což vede k přehřívání izolace. Vždy doplňte obvod odpovídající pojistky, které zajistí bezpečnost při přetížení. Při výpočtu průřezu vodiče podle příkonu proto vždy počítejte s rezervou pro délku vedení, abyste předešli ztrátám výkonu.

Doporučení pro volbu průřezu vodiče podle způsobu uložení

Správné dimenzování kabelu závisí nejen na požadovaném příkonu spotřebiče, ale také na fyzikálním prostředí, ve kterém je vodič instalován. Pokud vás zajímá, jak vypočítat průřez vodiče pro konkrétní zatížení, musíte vždy zohlednit tepelné ztráty, které přímo souvisejí se schopností kabelu odvádět teplo do okolí.

Vliv počtu vodičů a uložení

Maximální proudové zatížení zásadně klesá s počtem vodičů v kabelu, protože vzájemné zahřívání jader snižuje jejich proudovou propustnost. Uložení vodičů je zásadní: kabely pod omítkou mají lepší schopnost odvádět teplo než vodiče uzavřené v těsných plastových lištách či trubkách, kde dochází k hromadění tepla. PVC izolace má navíc stanovenou teplotní odolnost, jejíž překročení vede k degradaci materiálu.

• Instalace v lištách a trubkách snižuje proudovou zatížitelnost přibližně o 20 % oproti uložení pod omítkou.
• Více vodičů v kabelu vyžaduje snížení jmenovitého proudu pro každé žílu, aby nedošlo k přehřátí svazku.
• Měděný vodič s průřezem 2,5 mm² snese v optimálních podmínkách vyšší zátěž než při instalaci v tepelně izolované stěně.

Odborná rada: Při návrhu instalace vždy počítejte s rezervou pro úbytek napětí a okolní teplotu. Častá chyba spočívá v podcenění vlivu souběhu více kabelů v jednom žlabu, což vede k jejich přetěžování. Tento postup dimenzování kabelu se hodí pro běžné domovní instalace, nikoliv pro průmyslové rozvody s vysokým harmonickým zkreslením. Pokud si nejste jisti výpočtem pro specifické podmínky, doporučuji konzultaci s revizním technikem.

Časté dotazy

Jak se počítá průřez drátu?

Průřez drátu se vypočítá podle vzorce založeného na proudu, napětí a délce kabelu, s ohledem na maximální přípustný úbytek napětí 2 % a délku kabelu v metrech.

Jaký průřez kabelu je vhodný pro 11 kW spotřebič?

Pro 11 kW při napětí 230 V je třeba vypočítat proud I = 11000 : 230 ≈ 47,8 A a zvolit průřez vodiče podle tabulek, např. 10 mm² nebo více podle délky kabelu.

Jaký průřez kabelu je potřeba pro 16 A při 400 V?

Proud 16 A při 400 V vyžaduje vodič s průřezem kolem 2,5 mm² až 4 mm² v závislosti na délce a uložení kabelu.

Jaký průřez vodiče je vhodný pro 20 A zatížení?

Pro 20 A je doporučen průřez vodiče minimálně 2,5 mm² při běžných podmínkách uložení a teplotě do 30 °C.

Jaký je vztah mezi průměrem a průřezem drátu?

Průřez vodiče v mm² se vypočítá jako plocha kruhu podle vzorce S = π × (d/2)², kde d je průměr drátu v mm.

Jak ovlivňuje teplota okolí maximální proudové zatížení vodiče?

Při teplotě nad 30 °C se maximální proudové zatížení vodiče snižuje, například o několik procent na každý stupeň navíc, proto je třeba dimenzovat vodič s rezervou.

Jaký vliv má skinefekt na dimenzování vodičů?

Skinefekt způsobuje, že při vysokých frekvencích proud proudí hlavně po povrchu vodiče, což zvyšuje efektivní odpor a vyžaduje větší průřez nebo speciální vodiče.

Jaký průřez vodiče použít při více než třech vodičích v kabelu?

Více než tři vodiče v kabelu snižuje maximální proudové zatížení, proto je nutné zvolit větší průřez vodiče podle tabulek a doporučení.

Jaký je maximální přípustný úbytek napětí u kritických spotřebičů?

Maximální přípustný úbytek napětí u kritických spotřebičů, jako jsou nabíječky, je 2 % z provozního napětí.

Jaký vzorec se používá pro výpočet proudu z výkonu a napětí?

Proud se vypočítá jako I = P : U, kde P je výkon ve wattech a U je napětí ve voltech.

Jaký vliv má materiál vodiče na výpočet jeho průřezu?

Měď má vyšší vodivost než hliník, proto pro stejný proud je potřeba menší průřez měděného vodiče, například měděný vodič s průřezem 2,5 mm² může nahradit hliníkový kolem 4 mm².

Jak se při výpočtu průřezu vodiče zohledňuje úbytek napětí?

Úbytek napětí se obvykle omezuje na maximálně 3 % napětí v obvodu, což ovlivňuje volbu průřezu vodiče tak, aby odpor a délka kabelu minimalizovaly tento úbytek.
