Správný postup měření odporu multimetrem: kompletní návod a tipy

Přesné měření elektrického odporu vyžaduje správné nastavení multimetru a volbu vhodného rozsahu měření. Správným postupem minimalizujete chyby a získáte spolehlivé výsledky, které usnadní diagnostiku i opravy elektronických zařízení. Naučte se, jak krok za krokem zvládnout tento základní měřicí úkon.

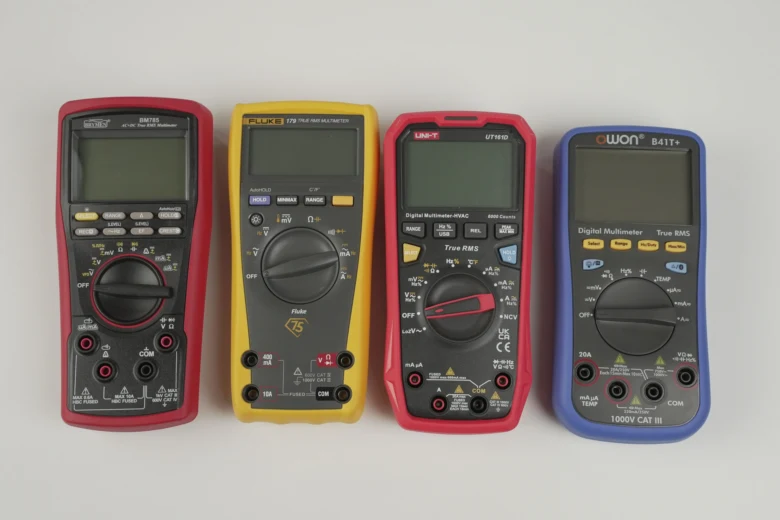

Jak nastavit multimetr pro měření odporu

Jak správně nastavit multimetr pro měření odporu

Pro měření odporu nastavte přepínač multimetru na symbol Ω, který představuje jednotku elektrického odporu. Tento krok je nezbytný pro správné zobrazení hodnoty a aktivaci vnitřního zdroje napětí multimetru potřebného k měření odporu. Měřicí sondy připojte podle barev – červený vodič do svorky označené V/Ω/Hz, která slouží pro měření napětí, odporu a frekvence, a černý vodič do společné svorky COM. Pokud váš multimetr nemá automatický rozsah, vyberte rozsah měření odpovídající očekávané hodnotě odporu, například rozsah 200 kΩ pro měření rezistoru s hodnotou kolem 100 kΩ. Začínat doporučuji na nejvyšším rozsahu a postupně přepínat na nižší, aby se minimalizovalo zkreslení výsledků. Při měření nikdy neměřte odpor na součástce připojené k napájení, protože to může poškodit přístroj a ovlivnit přesnost měření. Pro zvýšení přesnosti a spolehlivosti výsledků je vhodné před měřením provést kalibraci multimetru podle návodu výrobce.

Jak připojit měřicí sondy a připravit součástku na měření

Měřicí sondy zapojte tak, že červená sonda je zasunuta do vstupu multimetru označeného V/Ω/Hz a černá sonda do svorky COM. Pro správné a bezpečné měření musí být měřená součástka odpojena od napájecího zdroje a ideálně vyjmuta z obvodu, aby se zabránilo paralelním cestám, které by mohly zkreslit naměřenou hodnotu odporu. Pokud nelze součástku vyjmout, alespoň odpojte jednu její svorku. Tento postup je klíčový pro přesnost měření a ochranu multimetru před poškozením. Při měření rezistorů, termistorů nebo proměnných odporů vždy dbejte na správné zapojení sond a odpojení napájení.

• Tip: Častou chybou je měření odporu přímo na součástce připojené v zapojeném obvodu, což vede k nesprávným hodnotám kvůli paralelním cestám a může poškodit multimetr.
• Pro koho se to hodí: Tento postup je vhodný pro měření jednotlivých pasivních součástek, jako jsou rezistory, termistory nebo proměnné odpory.
• Pro koho NE: Není vhodný pro měření odporu v zapojených aktivních obvodech bez odpojení napájení, kde je nutné použít speciální metody nebo přístroje.

Jak provést samotné měření odporu krok za krokem

Pro správné měření odporu pomocí multimetru je nezbytné dodržet přesný postup a správné nastavení přístroje. Odpor měříme připojením měřicích sond ke koncům rezistoru nebo vodiče, přičemž multimetr musí být nastaven na vhodný rozsah měření odporu. Postup měření odporu multimetrem krok za krokem zajistí přesné a bezpečné výsledky.

1. Nastavení multimetru – Zapněte multimetr a přepněte do režimu měření odporu, symbolizovaného řeckým písmenem omega (Ω). Vyberte rozsah měření podle očekávané hodnoty odporu; pokud nejste jistí, zvolte vyšší rozsah.
2. Kalibrace multimetru – Zkratováním měřicích sond ověřte nulovou hodnotu na displeji, případně proveďte kalibraci podle návodu přístroje.
3. Připojení měřicích sond – Přiložte sondy na oba konce rezistoru nebo vodiče tak, aby byl kontakt pevný a bez oxidace. Měřicí sondy musejí být čisté a suché.
4. Odcet hodnoty odporu – Na displeji se zobrazí elektrický odpor měřeného prvku. Pokud multimetr ukazuje „1“ nebo „OL“, znamená to překročení rozsahu nebo otevřený okruh.
5. Použití bzučáku – Při měření nízkých odporů multimetr často nabízí bzučák, který pípne při hodnotách blízkých nule, což pomáhá rychle určit spojitost vodiče.

Tip: Při měření odporu přímo v obvodu bez vyjímání součástky dbejte na to, aby byl obvod napájený vypnutý. Jinak hrozí poškození multimetru nebo nesprávné výsledky. Základní bezpečnost měření zahrnuje také správné nastavení rozsahu a kontrolu stavu měřicích sond.

Podle zdroje Wikipedia – Multimetr je pravidelná kalibrace a správné nastavení klíčem k přesným měřením elektrického odporu.

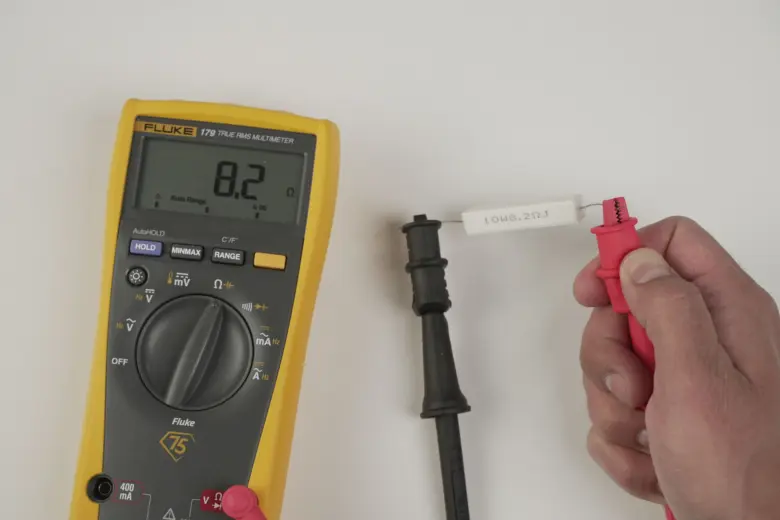

Jak se měří odpor na rezistoru multimetrem

Správné připojení sond ke koncům rezistoru a nastavení rozsahu zajistí přesné změřené hodnoty. V praxi se často setkáváme s indikací přetížení („1“ na displeji), což znamená, že odpor je mimo zvolený rozsah měření a je třeba rozsah upravit. Při nízkých odporech multimetr bzučákem signalizuje spojitost, což usnadňuje rychlé testování vodičů a kontaktů.

Jak vybrat správný rozsah měření odporu

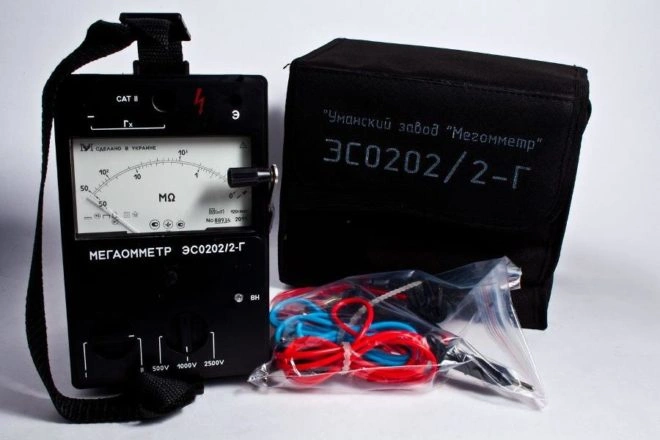

Multimetr pro měření odporu nabízí rozsahy od 200 Ω až do 2000 kΩ, které je nutné správně nastavit pro přesné výsledky. Měření odporu pomocí multimetru je nejpřesnější, pokud zvolíte rozsah, který odpovídá očekávané hodnotě odporu nebo je o něco vyšší. V praxi se doporučuje začít měřit na nejvyšším rozsahu a postupně rozsah snižovat, aby nedošlo k překročení měřicího limitu a tím k nepřesnostem.

Například při měření odporu kolem 100 kΩ použijte rozsah 200 kΩ místo nižšího 200 Ω. Pokud zvolíte příliš nízký rozsah, multimetr může ukázat chybnou hodnotu nebo se na displeji objeví přetížení.

Některé moderní multimetry mají automatický rozsah měření, který usnadňuje správné nastavení, ale u manuálního rozsahu je třeba volbu nastavit ručně podle očekávané hodnoty odporu. Kalibrace multimetru a bezpečnost měření také ovlivňují přesnost výsledku.

Tipy pro přesné měření odporu multimetrem

Správný způsob měření odporu multimetrem zahrnuje nastavení vhodného rozsahu a zajištění, že měřená součást není pod napětím. Při měření bez vyjímání z obvodu může být výsledek ovlivněn paralelními cestami, proto je vhodné odpor izolovat. Pro přesné výsledky je také nutné počítat s tolerancí měřicího přístroje a pravidelně kalibrovat multimetr.

Jak interpretovat výsledky měření odporu

Správná interpretace výsledků měření odporu patří k základním dovednostem při práci s multimetrem. Naměřené hodnoty je potřeba chápat nejen jako čísla, ale také v kontextu tolerančního pásma a vlivu okolní teploty, zejména u součástek s proměnným odporem, jako jsou termistory a fotorezistory.

Vliv teploty na měření odporu

Teplota výrazně ovlivňuje elektrický odpor materiálů, což je zvláště patrné u termistorů. Například termistor s nominálním odporem 100 kΩ při 25 °C může mít při teplotách mezi 20 a 30 °C hodnoty odporu v rozmezí přibližně 80 až 125 kΩ. Tento rozsah je způsoben změnami v materiálové struktuře a pohybu elektronů v závislosti na teplotě. Při měření odporu pomocí multimetru proto doporučuji věnovat pozornost okolní teplotě a případně kompenzovat výsledky podle známých charakteristik součástky.

Tip: Použijte kalibraci multimetru nebo referenční odpor, abyste zajistili přesné měření v závislosti na teplotních podmínkách.

Interpretace výsledků u součástek s proměnným odporem

U termistorů a fotorezistorů se odpor mění podle vnějších podmínek – teploty u termistorů a intenzity osvětlení u fotorezistorů. Proto nelze výsledky měření považovat za konstantní. U termistorů je třeba brát v úvahu toleranční pásmo, které často činí kolem 10 %, což znamená, že skutečná hodnota odporu může kolísat kolem nominální hodnoty. U fotorezistorů je odpor závislý na světelných podmínkách a může se pohybovat v širokém rozsahu.

Při měření odporu s multimetrem je důležité:

• zvolit správný rozsah měření podle očekávané hodnoty odporu,
• zajistit bezpečnost měření odpojením napájení obvodu,
• chápat, že u proměnných odporů výsledky odrážejí aktuální podmínky, nikoliv fixní hodnotu.

Tip: Při měření odporu rezistoru s proměnnou hodnotou vždy zaznamenávejte okolní podmínky, aby bylo možné výsledky správně interpretovat a porovnat.

V této sekci jste se naučili, jak interpretovat výsledky měření odporu multimetrem s ohledem na teplotu a typ součástky. Správné nastavení multimetru a kalibrace zvyšují přesnost měření a zajišťují spolehlivost výsledků.

Bezpečnostní zásady při měření odporu multimetrem

Před zahájením měření odporu multimetrem vždy odpojte napájení měřeného obvodu a ujistěte se, že je vypnutý. Přítomnost napětí v obvodu během měření může poškodit multimetr a zvýšit riziko úrazu elektrickým proudem. Pro hobby i profesionální použití vybírejte multimetry s bezpečnostní kategorií minimálně CAT II 300 V, ideálně CAT II 600 V nebo vyšší, což zaručuje ochranu při měření v běžných elektrických zásuvkách a nízkonapěťových obvodech.

Při nastavování měření odporu volte správný rozsah podle očekávané hodnoty – začněte na nejvyšším rozsahu a postupně přepínejte dolů, pokud multimetr nemá automatický rozsah. Před samotným měřením proveďte kalibraci přístroje podle návodu výrobce, například zkratem měřicích sond a nastavením nulové hodnoty. Používejte měřicí sondy s izolovanými rukojeťmi a držte je jednou rukou, aby se minimalizovalo riziko průtoku proudu přes tělo. Doporučuje se také přítomnost další osoby, která může v případě nehody okamžitě zasáhnout.

Běžné chyby při měření odporu multimetrem

• Měření odporu na zapnutém nebo stále napájeném obvodu, což vede k poškození přístroje i zkresleným výsledkům
• Použití multimetru s nedostatečnou bezpečnostní kategorií CAT pro dané prostředí měření
• Nesprávné nastavení rozsahu měření, například měření nízkých odporů na příliš vysokém rozsahu
• Vynechání kalibrace multimetru před měřením, což snižuje přesnost výsledků

Tip: Před měřením vždy počkejte minimálně 30 sekund po odpojení napájení, aby se vybil případný zbytkový náboj v kondenzátorech. Tím zabráníte nejen poškození multimetru, ale i zdravotním rizikům spojeným s náhlým výbojem.

Jak kalibrovat a udržovat multimetr pro přesná měření

Kalibrace, údržba a skladování multimetru pro přesná měření

Kalibrace multimetru je nezbytná pro udržení přesnosti měření elektrického odporu. Doporučuje se provádět ji minimálně jednou ročně v autorizovaném servisu, kde se přístroj testuje proti referenčním standardům s přesností do ±0,5 % na rozsahu měření odporu. Tento postup zajistí, že multimetr správně zobrazuje hodnoty v deklarovaných rozsazích, zejména u nižších odporů pod 200 Ω, kde se chyby měření nejčastěji projevují.

Údržba přístroje výrazně prodlužuje jeho životnost a zajišťuje bezpečnost při měření. Kontakty měřicích sond je vhodné čistit po každém měření odporu pomocí isopropylalkoholu a jemného hadříku, aby se odstranily oxidy a nečistoty, které mohou zkreslovat výsledky. Při zanedbání čištění může dojít k nárůstu přechodového odporu až o několik ohmů, což negativně ovlivní přesnost, zejména u nízkých hodnot odporu.

Baterie by měla být vyměňována při poklesu napětí pod 1,2 V (pro standardní 1,5V AAA/AA články) nebo po maximálně 12 měsících používání. Nízké napájecí napětí způsobuje snížení citlivosti měřicího obvodu a může vést k chybám až o desítky procent. Vyteklé baterie mohou poškodit elektroniku, proto je důležité včasnou výměnou předejít závadám.

Multimetr skladujte v suchém prostředí s relativní vlhkostí pod 60 % a teplotou mezi 5-35 °C. Vyhněte se přímému slunečnímu záření a prašnému prostředí, které může způsobit korozi kontaktů a zkrácení životnosti přístroje. Doporučuje se uchovávat přístroj v originálním pouzdře nebo uzavřené krabičce.

• Provádějte kalibraci multimetru minimálně jednou ročně v autorizovaném servisu s certifikací kalibrace
• Čistěte měřicí sondy po každém měření odporu isopropylalkoholem, aby se odstranily oxidy a nečistoty
• Vyměňujte baterie při poklesu napětí pod 1,2 V nebo po 12 měsících, aby nedošlo ke zkreslení výsledků
• Uchovávejte multimetr v suchém prostředí s vlhkostí pod 60 % a teplotou 5-35 °C, mimo přímé sluneční záření

Tip: Častou chybou je ignorování stavu baterií, což vede k nepřesným hodnotám odporu, zejména u nízkých odporů pod 100 Ω. Pro koho se kalibrace a údržba hodí nejvíce? Technici a elektrikáři, kteří měří malé odpory nebo pracují s přesnými komponenty. Pro běžné domácí použití s hrubšími rozsahy může být interval kalibrace delší.

Jak měřit odpor v komplexních obvodech a s proměnnými odpory

Při měření odporu v komplexních obvodech je zásadní správné odpojení jednotlivých prvků, aby nedošlo ke zkreslení výsledků způsobenému paralelním nebo sériovým zapojením. Nízké hodnoty odporu vyžadují speciální přístup, kde se doporučuje využít čtyřvodičovou metodu, která výrazně zvyšuje přesnost měření.

Měření odporu v sériových a paralelních obvodech

Sériové zapojení znamená, že odporové prvky jsou zapojeny za sebou, a celkový odpor je součtem jednotlivých odporů. Paralelní zapojení naopak snižuje výsledný odpor, protože proud má více cest. Při měření v takových komplexních obvodech je nutné jednotlivé součástky odpojit, aby se eliminoval vliv okolních prvků a získal se přesný elektrický odpor dané části.

1. Odpojte napájení – zajistěte bezpečnost měření a předejděte poškození multimetru.
2. Izolujte měřený odpor – odpojte sousední součástky, zvláště v paralelních větvích.
3. Nastavte multimetr – správně zvolte rozsah měření odpovídající očekávané hodnotě.
4. Přiložte měřicí hroty – připojte je přesně na kontakty měřeného odporu.
5. Odečtěte hodnotu – zkontrolujte stabilitu a opakujte měření pro ověření.

Použití čtyřvodičové metody pro nízké odpory

Čtyřvodičová metoda využívá dva vodiče pro přivádění proudu a dva pro měření napětí, čímž eliminuje vliv odporu měřicích vodičů. Tento princip je nezbytný pro přesné měření nízkých odporů v řádu mili-ohmů, kde by běžné metody vykazovaly výrazné chyby. Kalibrace multimetru a správné nastavení rozsahu měření jsou zde klíčové pro přesnost a opakovatelnost výsledků.

1. Připravte měřicí přístroj – aktivujte čtyřvodičový režim, pokud je k dispozici.
2. Připojte proudové vodiče – ty dodávají přesný proud do měřeného odporu.
3. Připojte napěťové vodiče – ty snímají úbytek napětí bez vlivu vodičů.
4. Proveďte měření – odečtěte hodnotu s ohledem na rozsah měření.
5. Zaznamenejte a porovnejte výsledky – opakujte měření pro potvrzení stability.

Tip: Častou chybou je měření odporu přímo v zapojeném obvodu bez odpojení napájení a okolních prvků, což vede k nepřesným hodnotám. Tento postup se hodí pro techniky a servisní pracovníky, zatímco domácí uživatelé by měli při složitých obvodech zvážit odbornou pomoc. Dodržení správného postupu a nastavení multimetru výrazně zlepší spolehlivost výsledků měření odporu.

Časté dotazy

Jaký rozsah na multimetru zvolit pro měření odporu 100 kΩ?

Zvolte rozsah 200 kΩ, protože měření 100 kΩ na vyšším rozsahu 2000 kΩ může být nepřesné.

Proč je nutné odpojit měřený komponent od napájení?

Napájení může zkreslit výsledky měření a poškodit multimetr; měření odporu se proto provádí na vypnutém a odpojeném obvodu.

Co znamená hodnota ‚1‘ na displeji multimetru při měření odporu?

Indikuje překročení měřicího rozsahu, tedy velmi vysoký odpor nebo přerušený vodič.

Jak kalibrovat multimetr pro přesné měření odporu?

Pravidelně nechte kalibrovat přístroj v autorizovaném servisu a kontrolujte funkčnost na známých rezistorech.

Jak měřit velmi nízké odpory přesně?

Použijte čtyřvodičovou metodu, která eliminuje vliv odporu měřicích vodičů, zvláště u hodnot v řádu mili-ohmů.

Jak ovlivňuje teplota měření odporu u termistorů?

Odpor termistoru je 100 kΩ při 25 °C, ale při 20-30 °C se může pohybovat mezi 80 a 125 kΩ, podle teploty.

Jaké bezpečnostní kategorie CAT jsou vhodné pro měření odporu v domácí elektrické síti?

Doporučuje se minimálně CAT II 300 V, lepší je CAT II 600 V nebo vyšší pro bezpečné měření v zásuvkách.

Mohu měřit odpor v zapojeném obvodu bez odpojení?

Ne, přítomnost paralelních cest způsobí nesprávné výsledky; vždy odpojte měřenou součástku.

Jak interpretovat výsledky měření u součástek s proměnným odporem?

U termistorů a fotorezistorů se odpor mění s teplotou nebo světlem, proto je třeba výsledky vyhodnocovat s ohledem na podmínky měření.

Jak často bych měl měnit baterie v multimetru?

Vyměňujte baterie, když indikátor ukáže nízký stav, aby nedošlo k chybám měření nebo poškození přístroje.

Jak správně připojit měřicí kabely k rezistoru při měření odporu?

Připojte červený a černý kabel přímo k oběma koncům rezistoru, aby byl obvod uzavřený, a zajistěte pevný kontakt pro přesné měření.

Co znamená blikající hodnota na displeji multimetru při měření odporu?

Blikající hodnota obvykle indikuje nestabilní kontakt nebo pohyb kabelů; ujistěte se, že jsou měřicí hroty pevně připojeny a komponent je stabilní.
