Správný výpočet zátěžového proudu pro jistič: postup a tipy
Správný výpočet zátěžového proudu je klíčový pro bezpečný výběr jističe a spolehlivou elektroinstalaci v domě. Přesné určení hodnoty proudu umožňuje zvolit jistič s odpovídající charakteristikou a správným průřezem vodičů, čímž se minimalizuje riziko přetížení a požáru. Naučíte se, jak postupovat krok za krokem podle platných norem a praktických pravidel.
To hlavní z článku
- Standardní napětí v ČR je 230 V jednofázově a 400 V třífázově.
- Zátěžový proud se počítá podle vzorce I = P / (U × účiník) s přihlédnutím k typu instalace.
- Doporučuje se přidat bezpečnostní rezervu 10-25 % k vypočtenému proudu.
- Charakteristiky jističů B, C a D určují vhodnost pro různé typy zátěže a rozběhové proudy.
- V domácnostech se běžně používají jističe od 10 A do 25 A podle typu obvodů a spotřebičů.
Jak vypočítat zátěžový proud podle typu instalace
Zátěžový proud pro výběr jističe se vypočítá podle celkového příkonu zařízení a napětí v elektrické síti. Pro jednofázovou instalaci platí vzorec I_z = P / U, kde P je výkon ve wattech a U napětí 230 V. U třífázové instalace se zátěžový proud počítá podle vzorce I_z = P / (√3 × U × cos φ), přičemž U je 400 V a cos φ je účiník, který vyjadřuje efektivnost využití elektrické energie.
Jak správně spočítat zátěžový proud pro výběr jističe
- Určete celkový výkon spotřebičů – sečtěte příkony všech zařízení připojených k danému obvodu.
- Zjistěte typ instalace – jednofázová (230 V) nebo třífázová (400 V).
- Stanovte účiník cos φ – typická hodnota je mezi 0,8 a 1, závisí na typu spotřebiče.
- Spočítejte zátěžový proud – použijte vzorec podle typu instalace: I_z = P / U pro jednofázovou nebo I_z = P / (√3 × U × cos φ) pro třífázovou.
- Přidejte bezpečnostní rezervu – doporučuje se připočítat 10-20 % pro zohlednění rozběhových proudů a nepředvídaných zátěží.
Příklad: Pro jednofázovou instalaci s výkonem 3000 W je zátěžový proud I_z = 3000 / 230 ≈ 13 A. Pro třífázovou instalaci s výkonem 3000 W a účiníkem 0,9 je zátěžový proud I_z = 3000 / (1,732 × 400 × 0,9) ≈ 4,8 A.
Tento výpočet proudu jističe je základní charakteristikou jističe a pomáhá správně dimenzovat elektroinstalaci v domě, včetně volby vhodného průřezu vodičů. Při výpočtu je nutné zohlednit účinnost spotřebičů a bezpečnostní rezervu, aby byla zajištěna spolehlivost a bezpečnost systému.
Jak započítat příkon spotřebičů a účiník do výpočtu zátěžového proudu
Pro správný výpočet zátěžového proudu jističe je nezbytné správně sečíst příkony všech spotřebičů a zohlednit účiník spolu s pojmem soudobosti, který odráží realitu provozu elektroinstalace v domě. Tyto faktory ovlivňují výslednou hodnotu, podle níž určíte velikost jističe a dimenzujete průřez vodičů.
Co je účiník a jak ovlivňuje výpočet
Účiník vyjadřuje poměr mezi skutečným výkonem spotřebiče a zdánlivým výkonem, který prochází obvodem. U běžných motorů a indukčních zařízení bývá účiník přibližně 0,8, což znamená, že reálný výkon je o 20 % nižší než součet příkonů. Pro výpočet zátěžového proudu jističe se příkon spotřebičů v kW dělí napětím a vynásobí účiníkem, čímž získáte přesnější hodnotu proudu. Tento postup zohledňuje účinnost spotřebičů a zamezuje přetížení elektroinstalace.
Pojem soudobost spotřebičů
Soudobost spotřebičů vyjadřuje, že ne všechny zařízení v domácnosti pracují současně na plný výkon. Tento koeficient, obvykle mezi 0,6 až 0,9, se používá k úpravě součtu příkonů před výpočtem zátěžového proudu, aby výsledná hodnota odpovídala reálnému zatížení. Zapojení soudobosti do výpočtu zátěžového proudu jističe přispívá k efektivnější dimenzaci a bezpečnostní rezervě, která chrání elektroinstalaci před přetížením a zajišťuje dlouhodobou spolehlivost.
- Sečtěte příkony všech spotřebičů v domácnosti v jednotkách wattů nebo kilowattů
- Zohledněte účiník (typicky 0,8 u motorů) pro korekci skutečného výkonu
- Použijte koeficient soudobosti pro reálné zatížení
- Výsledný zátěžový proud slouží k výběru jističe a dimenzování průřezu vodičů
Tip: Pro výpočet zátěžového proudu jističe lze využít kalkulačku zátěžového proudu jističe, která zjednodušuje výpočet a minimalizuje chyby při dimenzování elektroinstalace v domě.
Jak přidat bezpečnostní rezervu a proč je důležitá
Při výpočtu zátěžového proudu pro jistič je nezbytné připočítat bezpečnostní rezervu v rozsahu 10-25 %. Tato rezerva zohledňuje kolísání zátěže, nepřesnosti v udávaných výkonech spotřebičů a případné zvýšení odběru v budoucnu. Bezpečnostní rezerva zvyšuje vypočtený zátěžový proud, což pomáhá při volbě jističe dle normy ČSN EN 60898, která stanovuje pravidla pro charakteristiku jističe a jeho správné dimenzování v elektroinstalaci v domě.
Při výpočtu proudu jističe je proto vhodné použít kalkulačku zátěžového proudu jističe nebo ručně přičíst 10 až 25 % k základní hodnotě. Takto upravený proud zajistí spolehlivý provoz a ochranu vedení podle průřezu vodičů a reálné účinnosti spotřebičů.

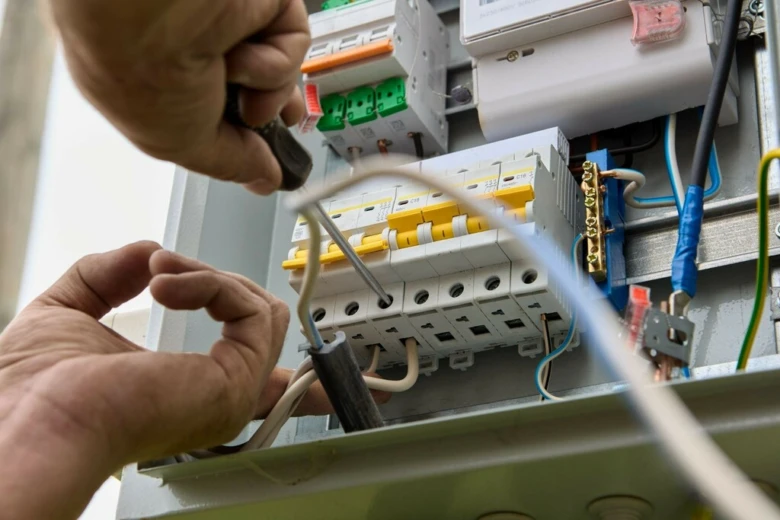

Jak správně spočítat zátěžový proud pro výběr jističe
Pro výpočet proudové zátěže například motoru nebo domácí lednice vždy připočítejte bezpečnostní rezervu, aby jistič správně reagoval na náhlé zvýšení odběru a zabránil neoprávněnému vypnutí.
Tip: Bezpečnostní rezerva by neměla být menší než 10 %, nižší hodnota může vést k častému vybavení jističe, zejména u spotřebičů s vyšším rozběhovým proudem.
Jak vybrat charakteristiku jističe podle zátěže
Charakteristika jističe určuje vypínací proud a její správný výběr závisí na typu spotřebiče a jeho provozních podmínkách. Pro domácí elektroinstalaci se nejčastěji používají jističe s charakteristikami B, C a D, které se liší v násobcích jmenovitého proudu, při nichž dojde k vypnutí. Charakteristika B vypíná při proudu 3 až 5× vyšším než jmenovitý, což je ideální pro citlivé domácí spotřebiče a osvětlení v bytě. Pro běžné motory nebo přístroje s větší rozběhovou proudovou zátěží se doporučuje charakteristika C, která vypíná při 5 až 10× jmenovitém proudu. Charakteristika D s vypínacím proudem 10 až 20× jmenovitého proudu je vhodná pro průmyslové motory a zařízení s vysokými rozběhovými proudy. Krátce lze zmínit i charakteristiky K a Z, které najdou uplatnění v specifických průmyslových aplikacích.
Jak určit zátěžový proud pro dimenzování jističe vyžaduje přesný výpočet proudu spotřebiče a zohlednění bezpečnostní rezervy i účinnosti spotřebičů.
| Charakteristika | Rozsah vypínacího proudu (násobek In) | Doporučené použití |
|---|---|---|
| B | 3-5× | Osvětlení, zásuvky, domácí spotřebiče |
| C | 5-10× | Motory, větší spotřebiče, elektroinstalace v domě |
| D | 10-20× | Průmyslové motory, vysoké rozběhy |
Tip: Pro osvětlení v bytě je vhodné zvolit jistič s charakteristikou B, zatímco pro lednici, která má vyšší rozběhový proud, se doporučuje charakteristika C.
Typické hodnoty jističů pro domácí elektroinstalaci a jejich použití
Pro správný výpočet proudu jističe je zásadní správně zvolit hodnotu jističe odpovídající průřezu vodiče a charakteru spotřebiče. V běžné elektroinstalaci v domě se nejčastěji používají tyto hodnoty:
| Jistič (A) | Průřez vodiče (mm²) | Použití v domácnosti |
|---|---|---|
| 10 | 1,5 | Osvětlení – jaký jistič na světla |
| 16 | 2,5 | Zásuvky pro běžné spotřebiče, např. lednice |
| 20-25 | 4 | Větší spotřebiče, například elektrická trouba |
| 3×25 | 6 a více | Hlavní jistič třífázové elektroinstalace |
Pro výpočet velikosti jističe pro domácí elektroinstalaci je třeba přihlédnout k příkonu spotřebiče, účinnosti a bezpečnostní rezervě, aby jistič spolehlivě ochránil vodiče a zařízení. Při dimenzování je důležité dodržet ČSN normy, zejména správný průřez vodičů, který musí odpovídat zatěžovacímu proudu jističe. Například u motorů se výpočet proudové zátěže liší a je třeba zvolit jistič podle maximálního startovacího proudu.
Jak dimenzovat jistič s ohledem na průřez a délku vodičů
Dimenzování jističe nelze posuzovat izolovaně bez zohlednění délky a průřezu vodičů v elektroinstalaci v domě. Tyto parametry přímo ovlivňují elektrický odpor, úbytek napětí a tím i bezpečnost elektroinstalace. Správný výpočet zátěžového proudu jističe musí proto zahrnovat i bezpečnostní rezervu odpovídající vlastnostem vodičů a charakteristice jističe.
Jak průřez vodiče ovlivňuje dimenzování jističe
Průřez vodiče je klíčovým faktorem pro bezpečný přenos zátěžového proudu. Například vodič s průřezem 2,5 mm² obvykle zvládne proud do 20-25 A, což odpovídá běžným jističům v domácí elektroinstalaci. Menší průřezy mohou vést k přehřívání vodiče a větším úbytkům napětí, což ohrožuje spolehlivost i bezpečnost. Proto musí být průřez vodiče vždy větší nebo rovný maximálnímu vypočtenému zátěžovému proudu plus bezpečnostní rezerva, která zohledňuje účinnost spotřebičů a možné přetížení.
Jak délka vodiče ovlivňuje volbu jističe a dimenzování
Délka vodiče přímo zvyšuje jeho elektrický odpor, a tím i úbytek napětí v obvodu. Delší vedení proto způsobují větší energetické ztráty, které mohou vyžadovat použití vodičů s větším průřezem nebo volbu jističe s odpovídající charakteristikou, aby nedocházelo k nežádoucím přetížením. Zanedbání tohoto faktoru patří mezi časté chyby při výpočtu proudové zátěže pro výběr jističe. Správné zohlednění délky vodiče je zásadní pro bezpečnost a spolehlivost elektroinstalace, zejména u motorů a větších spotřebičů.
Praktický příklad výpočtu zátěžového proudu pro domácnost
Pro výpočet zátěžového proudu jističe v domácí elektroinstalaci je potřeba znát příkon jednotlivých spotřebičů. Uvažujme tři spotřebiče s příkony 2000 W, 1500 W a 1500 W, celkem tedy 5000 W. Výpočet proudu se provádí podle vzorce:
\[
I = \frac{P}{U}
\]
kde P je příkon ve wattech a U je napětí, typicky 230 V u nás.
| Spotřebič | Příkon (W) | Proud (A) |
|---|---|---|
| Spotřebič 1 | 2000 | 8,7 |
| Spotřebič 2 | 1500 | 6,5 |
| Spotřebič 3 | 1500 | 6,5 |
| **Celkem** | **5000** | **21,7** |
Pro bezpečnou funkci elektroinstalace a charakteristiku jističe je potřeba přidat bezpečnostní rezervu 25 %. Ta zvyšuje jmenovitý proud jističe, aby nedocházelo k jeho nežádoucímu vypínání při krátkodobých špičkách.
Výsledný proud s rezervou:
\[
21,7 \times 1,25 = 27,1 \, A
\]
Pro domácí elektroinstalaci je tedy vhodný jistič s jmenovitým proudem 25 A nebo 30 A podle dostupných typů. Tento výpočet zátěžového proudu pro výběr jističe zohledňuje účinnost spotřebičů i průřez vodičů, což zajistí bezpečnost i spolehlivost celé instalace.
Jak spočítat, jaký jistič potřebuji pro 3000 W zařízení
Pro zařízení s příkonem 3000 W vypočítáte proud jako 3000 W děleno 230 V, což dává cca 13 A. S rezervou 25 % doporučuji jistič o jmenovitém proudu minimálně 16 A.
Tip: Častou chybou je nepočítat s bezpečnostní rezervou, což může vést k častému vypínání jističe při běžném provozu.
Použití online kalkulaček pro výpočet zátěžového proudu
Online kalkulačky představují přesný nástroj pro výpočet zátěžového proudu jističe na základě konkrétních parametrů. Zadáte-li příkon spotřebičů v wattech, typ elektroinstalace (jednofázová 230 V nebo třífázová 400 V) a účiník (cos φ), kalkulačka automaticky spočítá zátěžový proud podle platných vzorců. Pro jednofázové zařízení platí vzorec I_z = P / U, u třífázových instalací se používá I_z = P / (√3 × U × cos φ), kde cos φ je typicky 0,8 u motorových spotřebičů.
Kalkulačky navíc přidávají bezpečnostní rezervu 25 %, která odpovídá doporučením ČSN EN 60898 a ČSN 33 2000-4-41. Tato rezerva zabraňuje častému vybavení jističe při krátkodobých výkyvech zatížení a zvyšuje spolehlivost elektroinstalace. Například při celkovém příkonu 17 250 W u třífázové instalace kalkulačka vypočítá proud 25 A a automaticky navrhne jistič s vyšší standardní hodnotou, například 3×25 A.
Kalkulačka na asitis.cz nabízí i možnost zadat seznam spotřebičů, což umožňuje přesnější výpočet zátěžového proudu s ohledem na charakter zátěže a typ instalace. Výsledkem je doporučení vhodné hodnoty jističe včetně charakteristiky (B, C, D), která odpovídá typu spotřebičů a jejich rozběhovým proudům.
Výhody online kalkulaček:
- automatický výpočet zátěžového proudu podle příkonu, napětí a účiníku
- zahrnutí 25% bezpečnostní rezervy podle platných norem
- rychlé doporučení nejbližší vyšší hodnoty jističe z běžných typových řad
- možnost zadání více spotřebičů pro přesnější dimenzování
- jednoduché ovládání bez nutnosti manuálních vzorců
Tip: Online kalkulačky jsou vhodné pro rychlý orientační výpočet, ale vždy je nutné ověřit dimenzování průřezu vodičů a charakteristiku jističe podle typu zátěže. Například u motorů s vyšším rozběhovým proudem je vhodné zvolit jistič s charakteristikou C nebo D a přidat bezpečnostní rezervu minimálně 25 %.
Pro koho se kalkulačky hodí: pro domácí a menší komerční instalace s běžnými spotřebiči, kde je možné přesně zadat příkon a typ zátěže. Pro koho NE: u složitějších průmyslových instalací nebo zařízení s nestandardními proudovými rázy je nezbytné konzultovat výpočet s kvalifikovaným elektrikářem.
Použití online kalkulaček výrazně zjednodušuje výpočet zátěžového proudu a výběr správného jističe, ale nesmí plně nahrazovat odborný posudek a kontrolu všech parametrů elektroinstalace.
Dopad environmentálních faktorů na dimenzování jističe
Okolní teplota přímo ovlivňuje elektrický odpor vodičů, který se zvyšuje přibližně o 0,4 % na každý stupeň Celsia nad referenční teplotu 20 °C. Například při teplotě 40 °C může odpor vodiče vzrůst o cca 8 %, což zvyšuje ztráty a ohřívání vodičů. Proto je nezbytné při dimenzování elektroinstalace zohlednit maximální očekávanou okolní teplotu a podle toho upravit průřez vodičů, aby se zabránilo přehřívání a zkratu.
Vlhkost prostředí zvyšuje riziko koroze kontaktů jističe a vodičů, což může zkrátit jejich životnost a snížit spolehlivost ochranných prvků. Vyšší vlhkost zároveň zvyšuje pravděpodobnost vzniku zkratových proudů, proto je vhodné volit jističe s vyšší krytí proti vlhkosti (minimálně IP44) a materiály odolné vůči korozi.
Praktické doporučení pro dimenzování jističe v závislosti na prostředí:
- Zohledněte maximální okolní teplotu dle ČSN 33 2000-5-52, kde je pro běžné rozvody stanovena maximální provozní teplota vodičů 70 °C, ale při vyšších teplotách je nutné zvýšit průřez vodičů o 10-25 %
- Vyberte vodiče s průřezem, který kompenzuje zvýšený odpor vlivem teploty, například u měděných vodičů navýšení průřezu z 2,5 mm² na 4 mm² při trvalé teplotě nad 35 °C
- Použijte jističe s charakteristikou odpovídající provoznímu prostředí, například typ C pro spotřebiče s vyššími rozběhovými proudy v teplých nebo vlhkých prostorách
- Pro vlhké a prašné prostředí volte jističe s krytím IP44 a vyšším, aby se minimalizovalo riziko poruch způsobených kondenzací nebo prachem
- Konzultujte výpočet zátěžového proudu a dimenzování jističe s kvalifikovaným elektrikářem, který zohlední všechny environmentální faktory a platné normy
Častá chyba: Podcenění vlivu okolní teploty vede k poddimenzování průřezu vodičů a výběru nevhodného jističe, což způsobuje časté vybavení jističe nebo přehřívání elektroinstalace.
Pro koho se to hodí: Tento přístup je zásadní pro instalace v prostorách s vyšší teplotou (např. kotelny, průmyslové haly) nebo vlhkostí (sklepy, venkovní rozvody). Naopak v běžných suchých a temperovaných domácnostech lze použít standardní hodnoty bez výrazné rezervy.
Jak správně spočítat zátěžový proud pro výběr jističe krok za krokem
Při dimenzování jističe nezapomeňte, že správný výpočet proudové zátěže vyžaduje zahrnutí vlivu teploty, vlhkosti i účinnosti spotřebičů. Tyto faktory pomáhají zajistit bezpečnou a dlouhodobě spolehlivou elektroinstalaci.
Časté dotazy
Kolik kW lze připojit na 25A jistič?
Při napětí 230 V jednofázově lze na 25A jistič připojit zařízení s příkonem až cca 5,75 kW (P = U × I).
Kolik kW udrží 16A jistič?
Jednofázový 16A jistič udrží zátěž přibližně 3,7 kW při napětí 230 V.
Jak určit velikost jističe?
Velikost jističe se určuje podle vypočteného zátěžového proudu plus bezpečnostní rezervy 10-25 % a platných norem ČSN.
Jak spočítat zátěžový proud pro motor?
U motorů se počítá s účiníkem cca 0,8 a charakteristikou jističe C nebo D kvůli rozběhovým proudům až 6× větším.
Co je bezpečnostní rezerva při výběru jističe?
Bezpečnostní rezerva 10-25 % zvyšuje vypočtený proud, aby se zabránilo častému vybavení jističe.
Jak vypočítat zátěžový proud pro třífázovou instalaci?
Použijte vzorec I = P / (√3 × U × cos φ), kde P je příkon, U napětí a cos φ účiník.
Jaký jistič zvolit pro osvětlení v domácnosti?
Pro osvětlení se obvykle používají jističe 10A nebo 16A s charakteristikou B.
Jak započítat účiník při výpočtu zátěžového proudu?
Zátěžový proud se vypočítá jako I = P / (U × cos φ), kde cos φ je účiník spotřebiče.
Jaký jistič je vhodný pro zásuvky v běžné domácnosti?
Pro zásuvky se obvykle používají jističe 16A s charakteristikou B nebo C.
Jaký vliv má délka vodiče na výběr jističe?
Delší vodiče mají větší úbytek napětí, proto je třeba zvážit větší průřez vodiče a odpovídající jistič.
Jak vybrat charakteristiku jističe podle typu zátěže?
Charakteristika B je vhodná pro rezistivní zátěže, C pro směsné a D pro indukční zátěže s vyšším náběhovým proudem.
Jak použít online kalkulačku pro výpočet zátěžového proudu?
Zadejte příkon spotřebiče, napětí a účiník do kalkulačky, která vám automaticky spočítá potřebný proud a doporučí jistič.
