Průvodce měřením izolačního odporu: správné postupy a přístroje
Izolační odpor představuje klíčový parametr bezpečnosti elektrických zařízení, který vyjadřuje schopnost izolace zabránit průchodu nežádoucích svodových proudů mezi živými částmi a kostrou. Správné měření izolačního stavu motorů a spotřebičů odhalí degradaci dielektrika dříve, než dojde k nebezpečnému průrazu nebo vzniku zkratu. Následující postup vám objasní, jak změřit izolační odpor pomocí megmetu a jak interpretovat naměřené hodnoty v souladu s platnými technickými normami.
📝 Hlavní myšlenky
- Izolační odpor se měří v megaohmech (MΩ), hodnoty nad 100 MΩ jsou vynikající izolací.
- Testovací napětí pro měření se pohybuje od 250 V do 15 kV podle typu zařízení.
- Přístroje jako Megger MIT230 nebo Metrel MI 3215 TeraOhmHP umožňují měření až do 15 kV.
- Měření vyžaduje bezpečnostní opatření jako vypnutí napájení a vybíjení zbytkového náboje.
- Správné měření je klíčové pro prevenci poruch a splnění norem ČSN.
Jak správně měřit izolační odpor krok za krokem
Měření izolačního odporu je klíčový úkon pro ověření bezpečnosti elektrické instalace a zařízení, který se provádí pomocí přístroje zvaného megmet nebo megger. Cílem je zjistit schopnost dielektrika odolávat průrazu elektrickým proudem při definovaném testovacím napětí, které se obvykle pohybuje v rozsahu od 250 V do 15 kV. Výsledky se vyjadřují v megaohmech (MΩ), přičemž hodnoty nad 100 MΩ značí vynikající izolaci, 10 až 100 MΩ přijatelnou, 1 až 10 MΩ podezřelou a hodnoty pod 1 MΩ indikují špatný izolační stav.
Jak připravit zařízení a pracovní prostředí před měřením izolačního odporu
Před zahájením prací je nutné zajistit naprostou bezpečnost a eliminovat riziko poškození měřicího přístroje i obsluhy. Prvním krokem je vždy fyzické vypnutí napájení, izolace a zablokování testovaného obvodu. Častá chyba: opomenutí vybití zbytkového náboje v kapacitních obvodech, jako jsou dlouhé kabely nebo velké elektromotory, což může zničit citlivou elektroniku měřiče nebo způsobit úraz.
- Zkontrolujte vizuální stav izolace vodičů a svorek, zda nevykazují známky prasklin či mechanického poškození.
- Odpojte všechny citlivé elektronické komponenty, které by nesnesly vyšší zkušební napětí.
- Zajistěte pracoviště proti nechtěnému zapnutí napájení během testu pomocí uzamčení spínacích prvků.
- Očistěte povrchy izolantů od vlhkosti a vodivých nečistot, které by zkreslily výsledky měření izolačního stavu spotřebičů.
Příprava prostředí zahrnuje také vybití zbytkového náboje pomocí vybíjecího odporu nebo krátkého spojení vodičů vůči zemi, pokud to bezpečnostní předpisy dovolují.
Postup měření izolačního odporu krok za krokem
Postup měření izolačního odporu vyžaduje přesný sled úkonů pro zajištění opakovatelnosti a správné interpretace hodnot.
- Připojení měřicích sond – svorku L (line) připojte k živé části a svorku E (earth) k uzemněné konstrukci nebo rámu.
- Nastavení testovacího napětí – zvolte hodnotu dle typu zařízení, obvykle 500 V nebo 1000 V pro běžné instalace.
- Spuštění měření – aktivujte megger a vyčkejte na stabilizaci hodnoty na displeji přístroje.
- Zápis výsledku – odečtěte hodnotu v megaohmech (MΩ) po uplynutí 60 sekund od zahájení testu.
- Vybíjení náboje – po dokončení testu ponechte přístroj připojený pro bezpečné zkratování a vybití nahromaděného náboje.

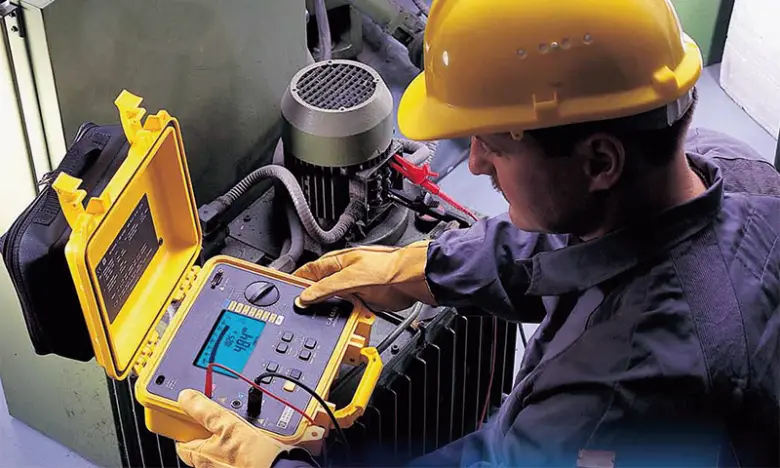

Odborná rada: Při měření motoru megmetem vždy provádějte měření mezi všemi fázemi navzájem a následně mezi každou fází a ochranným vodičem (PE), abyste získali kompletní diagnostiku izolace. Na co si dát pozor: u ručních přístrojů typu Megger udržujte rovnoměrné otáčky kliky, protože kolísavá rychlost přímo ovlivňuje stabilitu generovaného napětí a tím i přesnost výsledku.
Jak měřit izolační odpor? – odpověď na často kladenou otázku
Otázka: Co je to izolační odpor a jak ho správně měřit?
Jde o měření odporu dielektrika, které brání průchodu proudu mimo pracovní vodiče. Pro testování izolačního odporu se používá megger, který generuje vysoké stejnosměrné napětí. Toto měření se hodí pro revizní techniky a údržbáře strojů, ale nehodí se pro laiky bez elektrotechnické kvalifikace, kvůli riziku úrazu elektrickým proudem. Bezpečnost měření vyžaduje použití certifikovaných izolovaných pomůcek a osobních ochranných prostředků. Pamatujte, že naměřená hodnota musí splňovat normové limity pro dané napěťové pásmo, jinak je zařízení považováno za nevyhovující a nebezpečné pro další provoz.
Doporučené hodnoty testovacího napětí podle typu zařízení
Volba správného napětí je při testování izolačního odporu zásadní pro ochranu zařízení před poškozením. Pokud vás zajímá, jaké jsou doporučené hodnoty napětí při měření izolačního odporu, řiďte se jmenovitým napětím testovaného obvodu. Pro běžné elektrické instalace se standardně používá 500 V, zatímco u vysokonapěťových systémů mohou přístroje typu Megger dosahovat až 15 kV pro diagnostiku kritické izolace.
Odborná rada: Častou chybou je použití příliš vysokého napětí u citlivé elektroniky, což vede k okamžitému průrazu polovodičových prvků. Měření izolačního stavu motorů vyžaduje jiný přístup než testování fotovoltaických panelů, kde je nutné zohlednit přítomnost stejnosměrného napětí. Správné měření izolačního odporu vždy vyžaduje odpojení všech zátěží.
| Typ zařízení | Jmenovité napětí obvodu | Testovací napětí (DC) |
|---|---|---|
| Nízkonapěťové instalace | do 50 V | 250 V |
| Standardní rozvody a kabely AYKY | 230 V / 400 V | 500 V |
| Motory a výkonové transformátory | 1 kV a více | 1000 V až 2500 V |
| Fotovoltaické panely a VN systémy | dle technické dokumentace | 1000 V až 15 kV |
Tato metoda se hodí pro revizní techniky a údržbáře, nikoliv však pro neodbornou manipulaci bez základní elektrotechnické kvalifikace.
Bezpečnostní opatření při měření izolačního odporu
Při testování izolačního odporu představuje základní prioritu ochrana zdraví a zamezení poškození měřicí techniky. Bezpečnostní opatření při měření izolačního odporu striktně vyžadují úplné odpojení testovaného zařízení od zdroje napětí. Vypnutí napájení musí být potvrzeno ověřením beznapěťového stavu pomocí zkoušečky. Izolace obvodu od ostatních částí instalace zabraňuje ovlivnění výsledků měření i možnému průniku vysokého zkušebního napětí do citlivé elektroniky.
- Před zahájením práce vždy proveďte bezpečné vybíjení kapacitních nábojů, které snižuje riziko úrazu elektrickým proudem při kontaktu s měřenými svorkami.
- Pravidelně kontrolujte stav měřicích přívodů a megger měřiče, protože poškozená izolace kabeláže může vést k chybným výsledkům nebo úrazu.
- Při testování izolačního stavu spotřebičů nebo motorů vždy zajistěte, aby se v blízkosti měřeného zařízení nenacházely žádné osoby.
Časté chyby při měření izolačního odporu zahrnují především opomenutí vybíjení kondenzátorů v motorech, což může způsobit poškození diagnostického přístroje. Měření motoru megmetem vyžaduje, aby zkušební napětí odpovídalo jmenovitým parametrům izolace, jinak hrozí její nevratné proražení. Pokud si nejste jisti správným postupem pro konkrétní typ zařízení, doporučuji konzultaci s revizním technikem. Toto měření se hodí pro zkušené pracovníky s elektrotechnickou kvalifikací, nikoliv pro osoby bez patřičného odborného vzdělání.

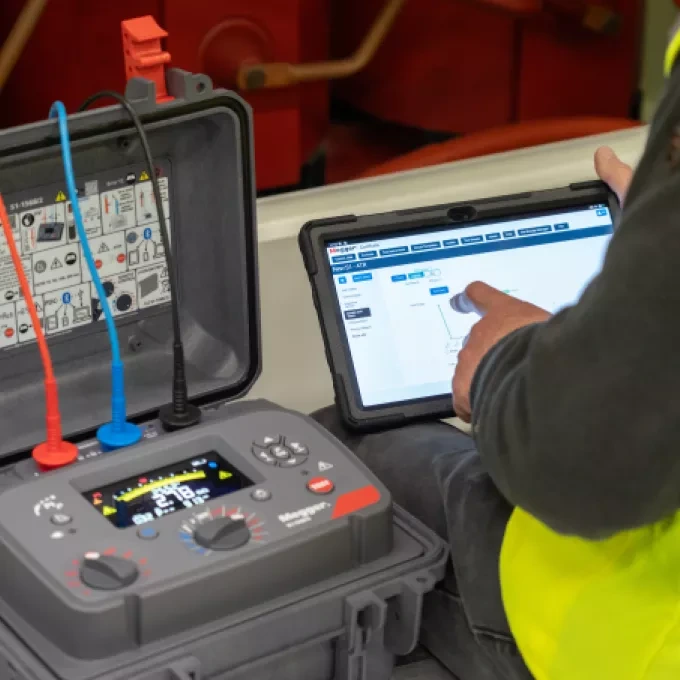

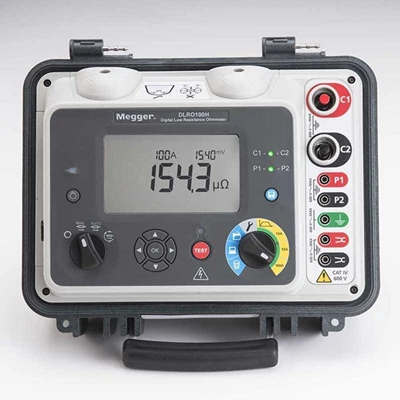

Používané přístroje pro měření izolačního odporu
Při volbě, jaké přístroje použít pro měření izolačního odporu, rozhoduje požadované testovací napětí a rozsah měřených hodnot. Digitální měřič izolačního odporu nabízí vysokou přesnost a automatické vyhodnocení, zatímco historický ruční Megger generuje testovací napětí mechanicky otáčením kliky. Pro diagnostiku izolace v terénu se osvědčují přenosné modely s digitálním displejem.
Přehled vybraných přístrojů pro testování
| Model přístroje | Maximální napětí | Hlavní využití |
|---|---|---|
| Megger MIT230 | 1000 V | Běžná údržba a revize |
| Fluke 1535 | 2500 V | Průmyslové instalace a motory |
| Metrel MI 3215 | 15000 V | Diagnostika izolace vysokonapěťových zařízení |
Odborná rada: Při měření motoru megmetem vždy odpojte veškerou citlivou elektroniku, protože vysoké testovací napětí může nenávratně poškodit polovodičové součástky. Častá chyba spočívá v podcenění vybíjení kapacity po testu, což vede k úrazu elektrickým proudem. Měření izolačního stavu motorů se hodí pro prediktivní údržbu, nikoliv pro zařízení s integrovanými frekvenčními měniči bez řádného odpojení.
Interpretace výsledků měření izolačního odporu
Izolační odpor představuje klíčový parametr, který vypovídá o celkovém stavu elektrické izolace. Diagnostika pomocí megmetu vám umožní včas odhalit degradaci materiálu dříve, než dojde k průrazu. Při vyhodnocování výsledků v megaohmech (MΩ) se orientujte podle níže uvedené tabulky.
| Naměřená hodnota (MΩ) | Stav izolace | Doporučení |
|---|---|---|
| Nad 100 MΩ | Výborný | Zařízení je v provozuschopném stavu |
| 10 až 100 MΩ | Přijatelný | Sledujte vývoj při příští revizi |
| 1 až 10 MΩ | Snížený | Nutná údržba nebo vysušení vinutí |
| Pod 1 MΩ | Kritický | Okamžité vyřazení z provozu |
Odborná rada: Při interpretaci výsledků měření izolačního odporu vždy zohledněte typ zařízení. Měření izolačního stavu motorů vyžaduje přísnější kritéria než u běžných spotřebičů, kde normy připouští nižší limity. Častá chyba při testování izolačního odporu spočívá v ignorování vlivu vlhkosti, která naměřené hodnoty výrazně zkresluje směrem dolů. Diagnostika se nehodí pro elektronická zařízení s polovodiči, které by vysoké zkušební napětí mohlo trvale poškodit. Vždy ověřte, zda měříte při výrobcem doporučeném napětí, abyste získali relevantní data pro údržbu.
Časté chyby při měření a jak se jim vyhnout
Při diagnostice izolace dochází často k rizikovým situacím, které znehodnocují testování izolačního odporu a ohrožují bezpečnost obsluhy. Časté chyby při měření izolačního odporu a jak se jim vyhnout spočívají v podcenění přípravy, nesprávné volbě testovacího napětí a zanedbání procesu vybíjení. Zásadním rizikem je ponechání zařízení pod napětím, což vede k nepřesným výsledkům a může nenávratně poškodit váš megger měřič, který je konstruován pro měření v beznapěťovém stavu.
- Absence vybití kapacity: Po každém testování izolačního odporu musíte zařízení bezpečně vybít zkratováním testovacích bodů, čímž odstraníte zbytkový náboj a zabráníte úrazu elektrickým proudem.
- Nesprávné testovací napětí: Vždy volte testovací napětí v rozsahu 250 V až 15 kV podle typu zařízení a požadavků norem, jinak riskujete průraz izolace při příliš vysokém napětí nebo naopak nezjistíte stávající vady.
- Znečištěné kontakty: Nečistoty na svorkách zvyšují přechodový odpor, což zásadně zkresluje výsledky měření izolačního stavu motorů a dalších elektrických spotřebičů.
- Nestabilní otáčky u ručních přístrojů: Při použití mechanického meggeru udržujte rovnoměrné otáčky kliky, protože kolísání rychlosti přímo ovlivňuje generované napětí a tím i výslednou hodnotu v megaohmech (MΩ).
| Chyba | Důsledek | Prevence |
|---|---|---|
| Nevypnuté napájení | Poškození přístroje | Ověření beznapěťového stavu |
| Nevybíjení kapacity | Riziko úrazu nábojem | Zkratování testovacích bodů |
| Špatné napětí | Průraz izolace | Volba dle specifikace zařízení |
Odborná rada: Před měřením motoru megmetem vždy ověřte beznapěťový stav standardním multimetrem. Tento postup se hodí pro revizní techniky a odborníky na údržbu, ale není vhodný pro osoby bez elektrotechnické kvalifikace, protože manipulace s vysokým napětím představuje přímé ohrožení života. Na co si dát pozor: nikdy se nedotýkejte měřicích hrotů během generování testovacího napětí, a to ani po ukončení měření, dokud není proces vybíjení plně dokončen.
Vliv environmentálních podmínek na měření izolačního odporu
Vliv environmentálních podmínek na měření izolačního odporu je kritickým faktorem, který přímo určuje přesnost diagnostiky izolace. Zvýšená vlhkost na povrchu izolantu vytváří vodivé cesty, což vede k výraznému poklesu naměřených hodnot. Teplota zase ovlivňuje výsledky měření nepřímo úměrně, přičemž platí, že s každým zvýšením teploty o 10 stupňů Celsia se izolační odpor zhruba snižuje na polovinu. Znečištění prachem nebo mastnotou dále snižuje elektrickou izolaci a může vést k chybným závěrům o technickém stavu zařízení.
Faktory ovlivňující stabilitu měření
- Vlhkost: vysoká relativní vlhkost vzduchu zvyšuje povrchovou vodivost a snižuje izolační odpor.
- Teplota: při měření izolačního stavu motorů je nutné provádět teplotní přepočet na referenční hodnotu 20 stupňů Celsia.
- Znečištění: usazeniny na vinutí zvyšují svodové proudy, proto je nutné před testováním izolačního odporu očistit povrchy.
Odborná rada: Častou chybou při měření izolačního odporu je ignorování kondenzace vlhkosti při nízkých teplotách. Pokud je zařízení chladnější než okolní vzduch, dochází k rosení izolace, což znemožňuje objektivní interpretaci výsledků měření izolačního odporu. Toto měření se hodí pro pravidelnou údržbu instalací v halách, ale není vhodné pro zařízení bezprostředně po provozu v mokrém prostředí, kde naměřené hodnoty neodpovídají skutečnému technickému stavu izolantu.
Doporučená pravidelnost a plánování měření izolačního odporu
Pravidelná preventivní údržba představuje základní předpoklad pro dlouhou životnost elektrických zařízení. Znalost toho, co je to izolační odpor a jak změřit izolační odpor pomocí megmetu, vám umožní včas identifikovat degradaci dielektrika dříve, než dojde k havarijnímu stavu. Pravidelnost měření přímo zvyšuje bezpečnost provozu a minimalizuje riziko nečekaných výpadků. V rámci plánování se vždy řiďte normami ČSN, které definují minimální lhůty revizí podle prostředí, typu zařízení a provozních podmínek.
Doporučené intervaly testování izolačního odporu
- Provozní instalace v běžném prostředí – každých 5 let podle ČSN 33 1500.
- Kancelářské prostory a komerční objekty – každé 3 roky v závislosti na vnějších vlivech.
- Průmyslové provozy a měření izolačního stavu motorů – každoročně z důvodu vysokého namáhání.
- Dočasná staveništní zařízení a mobilní spotřebiče – každých 6 měsíců vzhledem k náročným podmínkám provozu.
| Typ zařízení | Doporučená frekvence měření | Hlavní riziko degradace |
|---|---|---|
| Pevné instalace | 3 až 5 let | Stárnutí izolace, vlhkost |
| Elektrické motory | 1 rok | Přehřívání, prach, vibrace |
| Staveništní rozvaděče | 6 měsíců | Mechanické poškození, nečistoty |
| Fotovoltaické systémy | 1 rok | UV záření, degradace kabeláže |
Odborná rada: Při interpretaci výsledků vždy sledujte trend naměřených hodnot v čase, nikoliv pouze aktuální číslo. Pokud naměřený izolační odpor klesne pod 1 MΩ, považujte izolaci za nevyhovující a okamžitě naplánujte opravu či výměnu kabeláže.
Častá chyba při měření izolačního odporu spočívá v ignorování vnějších vlivů, jako je vysoká relativní vlhkost nad 80 % nebo povrchové znečištění, které výsledky měření zásadně zkreslují směrem dolů. Na co si dát pozor: měření provádějte vždy při zcela vypnutém napájení a odpojených citlivých elektronických prvcích, jako jsou frekvenční měniče nebo řídicí jednotky PLC, abyste předešli jejich nevratnému poškození vysokým testovacím napětím (např. 500 V až 1000 V). Tento postup se hodí výhradně pro techniky údržby a revizní pracovníky s příslušnou elektrotechnickou kvalifikací, nikoliv pro laiky bez patřičného vybavení a znalosti norem ČSN.
Časté dotazy k měření a testování izolačního odporu
Otázka: Jak změřit izolační odpor?
Postupujte podle přípravy, vypněte napájení, připojte megger, proveďte měření a následně zařízení bezpečně vybijte.
Otázka: Jaké hodnoty napětí jsou předepsány pro měření izolačního odporu?
Používejte testovací napětí od 250 V do 15 kV dle typu zařízení a stáří izolace.
Otázka: Jak změřit odpor multimetrem?

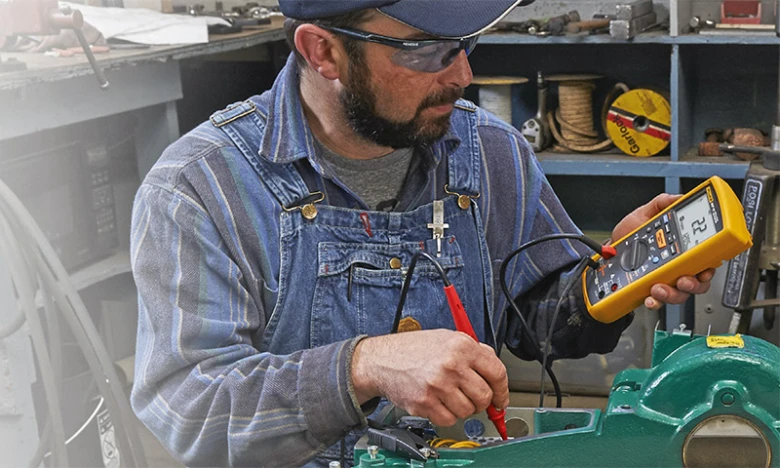

Multimetr měří pouze nízké odpory, pro diagnostiku izolace použijte speciální megmet s vysokým testovacím napětím.
Otázka: Kdy se u společných uzemňovacích soustav nemusí měřit zemní odpor?
Zemní odpor se nemusí měřit při splnění norem a pravidelné kontrole celistvosti uzemňovací soustavy.
Otázka: Co je to izolační odpor?
Izolační odpor je elektrický odpor dielektrika vyjádřený v megaohmech (MΩ), klíčový pro bezpečnost provozu zařízení.
Otázka: Jaké přístroje se používají pro měření izolačního odporu?
Využívají se analogové megmety nebo digitální přístroje jako Metrel MI 3215 a Fluke 1535.
Otázka: Jak interpretovat výsledky měření izolačního odporu?
Hodnoty nad 100 MΩ značí výbornou izolaci, 1-10 MΩ jsou podezřelé a pod 1 MΩ izolace vykazuje závadu.
Otázka: Jaká bezpečnostní opatření jsou nutná při měření?
Vypněte napájení, zajistěte obvod, odstraňte zbytkový náboj a používejte certifikované měřicí přístroje.
Otázka: Jak často by se mělo měřit izolační odpor?
Doporučuje se roční interval u budov a častější kontrola u průmyslových strojů jako prevence poruch.
Otázka: Jaké chyby nejčastěji ovlivňují měření?
Častá chyba: neodpojené napájení, nedostatečné vybíjení a nesprávné připojení kabelů zkreslují výsledky měření.
Otázka: Jak vlivná je vlhkost na měření izolačního odporu?
Vysoká vlhkost snižuje izolační stav spotřebičů a může vést k falešně nízkým naměřeným hodnotám.
Otázka: Je možné měřit izolační odpor v provozu?
Existují metody měření bez odpojení, ale vyžadují specifické vybavení a vysokou míru odbornosti.
Otázka: Co znamená testovací napětí u měřiče?
Je to stejnosměrné napětí generované přístrojem pro namáhání izolace, obvykle 250 V až 15 kV.
Otázka: Jaký je rozdíl mezi ručním a digitálním megmetem?
Ruční přístroj generuje napětí klikou, zatímco digitální nabízí automatizované postupy a vyšší přesnost měření.
Otázka: Jak vyhodnotit měření u starších kabelů?
Starší izolace přirozeně degraduje, proto interpretaci přizpůsobte stáří a normám pro konkrétní typ kabeláže.
Odborná rada: Měření izolačního stavu motorů a spotřebičů se hodí pro každého technika provádějícího revize, nikoliv však pro laiky bez elektrotechnické kvalifikace.
