Jak určit průřez elektrického kabelu podle průměru vzorce tabulky
Průřez elektrického kabelu je klíčový pro správný výběr vodiče s ohledem na jeho proudovou zatížitelnost a bezpečnost instalace. Výpočet průřezu vodiče podle jeho průměru lze snadno provést pomocí jednoduchých vzorců, které doplňují přehledné tabulky. Měření průměru vodiče tak umožňuje rychlou a přesnou kontrolu parametrů kabelu.
⭐ Co byste měli vědět
- Průřez vodiče se počítá jako plocha průřezu v mm², vzorec pro kruhový vodič je S = (π/4) × D².
- Průměr vodiče se měří bez izolace, ideálně mikrometrem, nebo vinutím na šroubovák.
- Orientační tabulka převodu ukazuje například 1,38 mm průměr = 1,5 mm² průřez.
- Maximální proudová zatížitelnost měděných vodičů 1,5 mm² je 10-17 A, 2,5 mm² až 25 A.
- Proudová zatížitelnost závisí na uložení kabelu, okolní teplotě (do 30 °C) a materiálu vodiče.

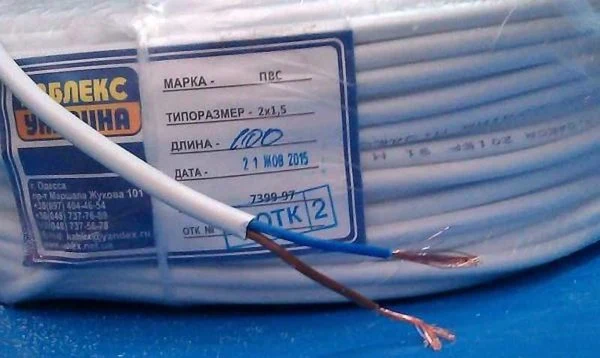

Jak změřit průměr elektrického vodiče přesně a správně
Jak určit průřez elektrického kabelu podle jeho průměru začíná přesným měřením průměru vodiče bez izolace. Nejčastěji se k tomu používá mikrometr, který umožňuje měřit průměr jednotlivých drátků s přesností na setiny milimetru. Měření průměru vodiče bez izolace je nezbytné pro správný výpočet průřezu a následné dimenzování kabelu podle proudové zatížitelnosti.
Alternativní metodou je vinutí lankového vodiče na šroubovák, kdy se změří délka několika závitů – ideálně alespoň 10 – a průměr vodiče se vypočítá dělením této délky počtem závitů. Tento postup pomáhá eliminovat chyby způsobené nerovnoměrným tvarem jednotlivých drátků.
- Použijte mikrometr k měření průměru vodiče bez izolace na několika místech
- U lankových vodičů změřte délku 10 a více závitů omotaných na šroubovák
- Vypočítejte průměr dělením celkové délky počtem závitů
- Vyhněte se měření přes izolaci, která zkreslí výsledky
Tip: Pro přesný výpočet průřezu vodiče podle průměru je vhodné provést měření na několika místech a použít průměrnou hodnotu. To minimalizuje chyby při dimenzování kabelu vzhledem k proudové zatížitelnosti.
Jak určit průřez vodiče pro daný elektrický proud a napětí
Správné určení průřezu vodiče podle přesně změřeného průměru je základem pro bezpečné dimenzování, které zajistí požadovanou proudovou zatížitelnost kabelu a spolehlivý provoz elektrického zařízení.
Vzorec pro výpočet průřezu vodiče podle průměru
Vzorec pro výpočet průřezu vodiče podle průměru vychází z geometrie kruhového průřezu elektrického vodiče. Průměr vodiče je základní veličinou, kterou změříte například posuvným měřidlem, a pomocí ní lze přesně spočítat plochu průřezu. Tento výpočet je nezbytný pro správné dimenzování kabelu a určení jeho proudové zatížitelnosti. Pro detailní informace doporučuji nahlédnout do wikipedie o elektrických kabelech.
Jaký je vzorec pro výpočet průřezu kabelu podle průměru
Průřez vodiče (S) s kruhovým průřezem spočítáte podle vzorce:
S = (π / 4) × D²,
kde D je průměr vodiče v milimetrech a π (pí) přibližně 3,1416. Tento vzorec vyjadřuje, že plocha průřezu je čtyřikrát menší než pole čtverce o straně D, přizpůsobená kruhovému tvaru. Výpočet průřezu vodiče z průměru je tak přesný a jednoduše aplikovatelný.
Příklad výpočtu průřezu vodiče s průměrem 1,38 mm
- Měření průměru vodiče – změřte průměr vodiče, například 1,38 mm.
- Dosazení do vzorce – spočítejte S = (3,1416 / 4) × (1,38)².
- Výpočet – (3,1416 / 4) = 0,7854, potom 1,38² = 1,9044.
- Výpočet průřezu – S = 0,7854 × 1,9044 = 1,496 mm².
Výsledkem je průřez vodiče přibližně 1,5 mm², což odpovídá běžnému měděnému kabelu používanému v elektroinstalacích. Tento postup je základním návodem, jak spočítat průřez kabelu z průměru vodiče pro správné dimenzování podle požadované proudové zatížitelnosti.
Orientační tabulka průměrů a průřezů elektrických vodičů
Pro rychlé zjištění průřezu vodiče na základě jeho průměru slouží tabulka převodu, která propojuje tyto dvě hodnoty v jednotkách milimetrů a milimetrů čtverečních (mm²). Průměr vodiče měděného kabelu přímo ovlivňuje jeho průřez, což je klíčový parametr pro dimenzování kabelu a zajištění správné proudové zatížitelnosti kabelu. Správné určení průřezu vodiče podle jeho průměru je nezbytné pro bezpečnou instalaci a efektivní přenos elektrické energie.
Tabulka průřezů a průměrů elektrických kabelů níže uvádí orientační hodnoty od průměru 0,8 mm až po 6,68 mm, odpovídající průřezům od 0,5 mm² do 35 mm². Tento přehled usnadňuje měření průměru vodiče a následný výpočet průřezu vodiče, což je základní krok při dimenzování elektrického vedení.
| Průměr vodiče (mm) | Průřez vodiče (mm²) |
|---|---|
| 0,8 | 0,5 |
| 1,5 | 1,5 |
| 2,5 | 2,5 |
| 4,0 | 6,0 |
| 5,3 | 14 |
| 6,68 | 35 |
Tip: Tabulka průřezů kabelů podle průměru pomáhá rychle odhadnout vhodný průřez vodiče pro daný elektrický proud a napětí bez složitých výpočtů. Při přesném dimenzování však doporučuji ověřit odpovídající proudovou zatížitelnost kabelu podle platných norem.
Proudová zatížitelnost vodičů a vliv instalace a okolí
Při dimenzování elektrického kabelu je klíčové správně určit průřez vodiče podle předpokládaného proudového zatížení a podmínek instalace. Proudová zatížitelnost měděných vodičů závisí nejen na jejich průřezu, ale také na okolní teplotě a způsobu uložení kabelu. Tyto faktory mohou výrazně ovlivnit bezpečnost a spolehlivost elektroinstalace.
Vliv okolní teploty na proudovou zatížitelnost
Proudová zatížitelnost vodiče se s rostoucí okolní teplotou snižuje. Pro běžné měděné vodiče platí, že hodnoty udávané do 30 °C okolní teploty jsou standardní. Při vyšších teplotách je nutné použít korekční faktory, aby nedošlo k přehřátí kabelu a jeho poškození. Například při 40 °C se proudová zatížitelnost snižuje přibližně o 10 %.
Maximální proudová zatížitelnost měděných vodičů podle průřezu
Pro dimenzování kabelu podle proudu a napětí (například jak určit průřez vodiče pro daný elektrický proud a napětí) lze využít následující orientační hodnoty proudové zatížitelnosti měděných vodičů uložených v běžných podmínkách (okolní teplota do 30 °C):
- 1,5 mm² – 18 A
- 2,5 mm² – 24 A
- 4 mm² – 32 A
- 6 mm² – 41 A
- 10 mm² – 57 A
- 16 mm² – 76 A
- 25 mm² – 101 A
- 35 mm² – 125 A
Tyto hodnoty vycházejí z tabulek průřezů kabelů a slouží k rychlému výpočtu průřezu vodiče podle příkonu spotřebiče a požadovaného proudu. Pro příklad, jaký průřez kabelu je vhodný pro 16 A na 400 V, doporučuji zvolit minimálně 2,5 mm².
Vliv způsobu uložení kabelu na proudovou zatížitelnost
Způsob uložení kabelu ovlivňuje jeho schopnost odvádět teplo, což mění maximální proudovou zatížitelnost. Kabely uložené v trubkách, svazcích nebo pod omítkou mají obvykle nižší zatížitelnost než volně vedené vodiče. Při dimenzování je proto nutné zohlednit tyto podmínky a podle nich upravit průřez vodiče.
Tip: Častou chybou je ignorování okolní teploty a uložení kabelu, což vede k poddimenzování a přehřívání vodiče. Pro spolehlivou instalaci vždy konzultujte tabulky průřezů kabelů a příslušné normy.
Měření a výpočet průřezu u lankových a složených vodičů
Pro správné dimenzování lankového vodiče je potřeba určit průřez jednotlivých drátků a jejich součet. Tento postup zohledňuje skutečnost, že průřez vodiče s více drátky není vždy jednoduše odvoditelný z vnějšího průměru kabelu. Přesné měření a výpočet průřezu zajistí správnou proudovou zatížitelnost kabelu a vyhnete se chybám v dimenzování.
Měření průměru drátků u lankového vodiče
Pro měření průměru jednotlivých drátků lankového vodiče použijte mikrometr s přesností na setiny milimetru. Měření provádějte na několika místech drátků, abyste získali průměrné hodnoty, protože drátky mohou mít mírně odlišné tloušťky. Přesné měření průměru vodiče je klíčové pro správný výpočet průřezu.
Výpočet celkového průřezu lankového vodiče
Celkový průřez lankového vodiče vypočtete jako součet průřezů všech jednotlivých drátků. Postupujte podle těchto kroků:
- Výpočet průřezu drátku – použijte vzorec S = π × (d/2)², kde d je průměr drátku.
- Opakování výpočtu – spočítejte průřez pro každý drátek zvlášť, pokud mají různé průměry.
- Součet průřezů – všechny průřezy drátků sečtěte pro získání celkového průřezu vodiče.
Tento způsob výpočtu průřezu vodiče podle průměru drátků pomáhá přesně stanovit dimenzování kabelu a jeho proudovou zatížitelnost, což je zásadní pro bezpečný a efektivní provoz elektrických rozvodů.
Časté dotazy k výpočtu průřezu kabelu podle průměru
Otázka: Jak vypočítat průřez vodiče z průměru?
Použijte vzorec S = (π/4) × D², kde D je průměr vodiče v milimetrech, výsledek je v mm². Tento výpočet umožňuje přesně určit průřez na základě naměřeného průměru kovového jádra vodiče.
Otázka: Jak změřit průměr vodiče bez izolace?
Průměr vodiče bez izolace změříte mikrometrem nebo navinutím vodiče na šroubovák alespoň 10 závitů a následným změřením délky této části. Izolace by zkreslila výsledky, proto je měření jádra nezbytné.
Otázka: Jaký je průměr kabelu pro průřez 10 mm²?
Přibližný průměr vodiče s průřezem 10 mm² je 3,57 mm, což odpovídá standardním měděným vodičům používaným v instalacích.
Otázka: Jaký průřez kabelu je vhodný pro 16 A na 400 V?
Pro proud 16 A se doporučuje průřez vodiče mezi 1,5 a 2,5 mm² v závislosti na podmínkách uložení kabelu a délce vedení.
Otázka: Jak určit průřez pro lankový vodič?
Změřte průměr jednotlivých drátků, vypočítejte jejich průřezy a sečtěte je, abyste získali celkový průřez vodiče.
Otázka: Jak ovlivňuje okolní teplota proudovou zatížitelnost?
Při teplotě nad 30 °C se proudová zatížitelnost kabelu snižuje, a proto je nutné provést příslušnou korekci podle tabulek dimenzování kabelů.
Otázka: Jaké jsou běžné hodnoty proudové zatížitelnosti měděných vodičů?
Například vodič 1,5 mm² má zatížitelnost 10-17 A, 2,5 mm² 16-25 A a 10 mm² 46-57 A, záleží na způsobu uložení a okolní teplotě.
Otázka: Jaký je vzorec pro výpočet průřezu kabelu podle průměru?
Vzorec je S = (π/4) × D², kde D je průměr vodiče v milimetrech.
Otázka: Proč měřit průměr bez izolace?
Izolace zvětšuje průměr, proto pro přesný výpočet průřezu vodiče měřte pouze kovové jádro.
Otázka: Jaké metody existují pro měření průměru vodiče?
Kromě mikrometru lze použít navinutí na šroubovák nebo digitální měřidla s vysokou přesností.
Otázka: Jak zjistit průřez kabelu podle délky a úbytku napětí?
Použijte vzorce, které zohlední délku kabelu, maximální přípustný úbytek napětí a materiál vodiče, aby dimenzování kabelu bylo správné.
Otázka: Jaký průřez vodiče je potřeba pro domácí instalaci?
Obvykle se používají vodiče s průřezem 1,5 až 2,5 mm² podle výkonu spotřebičů a délky vedení.
Otázka: Jak určit průřez vodiče pro stejnosměrný proud?
Použijte stejný vzorec, ale zvažte specifika DC proudu a případně větší délku kabelu.
Otázka: Jaké jsou normy pro dimenzování kabelů?
Dodržujte platné normy ČSN, které stanovují minimální průřezy a proudové zatížitelnosti pro různé aplikace.
Otázka: Jak ovlivňuje typ izolace průřez vodiče?
Izolace nemění průřez vodiče, ale určuje maximální provozní teplotu a tím i proudovou zatížitelnost kabelu.
Odborná rada: Při dimenzování kabelu vždy vycházejte z měřeného průměru jádra vodiče a použijte tabulky průřezů kabelů pro kontrolu proudové zatížitelnosti. Častou chybou je měření průměru včetně izolace, což vede k nesprávným výsledkům a riziku přetížení. Určení průřezu kabelu podle průměru je vhodné zejména u měděných vodičů; u hliníkových nebo speciálních kabelů je třeba zohlednit další faktory.
