Komplexní přehled metod výpočtu antén od základních po pokročilé

Návrh anténního systému vyžaduje volbu správné metody výpočtu, která vyvažuje požadovanou přesnost s výpočetní náročností. Zatímco základní geometrické modely antén postačí pro odhad vyzařovacích charakteristik jednoduchých drátových prvků, komplexní mikropáskové antény vyžadují pokročilé numerické simulace antén pro určení přesného faktoru účinnosti antény. Správná volba postupu eliminuje chyby v impedančním přizpůsobení a zajistí optimální výkon v celém pracovním pásmu.

Základní geometrické modely výpočtu antén

Základní metody výpočtu antén využívají geometrické modely k rychlému odhadu vyzařovacích charakteristik, jako je šířka paprsku a zisk antény. Obdélníkový model představuje nejjednodušší přístup, kdy se plocha paprsku počítá jako součin úhlů -3 dB v azimutální a elevační rovině. Tento postup pro výpočet antén od jednoduchých k složitým poskytuje první náhled na chování antény ještě předtím, než přistoupíte k náročnějším numerickým simulacím antén.

Srovnání geometrických modelů

Úhel -3 dB definuje šířku paprsku antény v rovinách, kde vyzařovaný výkon klesá na polovinu své maximální hodnoty. Zatímco obdélníkový model předpokládá rovnoměrné rozložení energie v obdélníkovém výseku, eliptický model je přesnější pro mikropáskové antény. Plocha eliptického paprsku se vypočítá vzorcem (π θ φ) / 4, kde θ a φ představují úhly -3 dB v radiánech. V praxi má eliptický model plochu paprsku přibližně o 78 % menší než obdélníkový model, což zásadně ovlivňuje výpočet zisku antény.

Odborná rada: Častá chyba při návrhu spočívá v ignorování vlivu tvaru paprsku na výsledný zisk, což vede k rozdílům mezi teoretickým modelem a reálným měřením. Faktor účinnosti antény přímo koreluje s přesností zvoleného modelu, proto u složitějších struktur vždy přejděte od geometrických modelů k pokročilým metodám, jako je momentová metoda nebo metoda konečných prvků. Tyto postupy pro výpočet antén od jednoduchých k složitým vyžadují pečlivou kalibraci vstupních parametrů.

Pro koho se hodí: Geometrické modely jsou ideální pro inženýry v rané fázi návrhu, kteří potřebují rychlé výsledky bez nároků na vysoký výpočetní výkon. Pro finální validaci parametrů antény před výrobou se však tyto modely nehodí, neboť nezohledňují elektromagnetické vazby ani vliv okolního prostředí.

Numerické metody výpočtu antén

Numerické metody výpočtu antén představují klíčový posun od analytických modelů k přesným simulacím reálných elektromagnetických polí. Zatímco teoretické modely selhávají u složitých tvarů, tyto techniky umožňují detailní studium mikropáskové antény, jejíž dvourozměrná analýza vyžaduje vysoký výpočetní výkon. Pro analýzu těchto struktur se využívají pokročilé softwarové simulace antén, které řeší Maxwellovy rovnice v celém objemu nebo na povrchu zářiče.

Metoda konečných prvků

Metoda konečných prvků (FEM) rozděluje objem prostoru kolem antény na tisíce malých tetraedrických elementů, čímž vytváří komplexní geometrické modely antén. Tento postup umožňuje přesné řešení Maxwellových rovnic v oblastech s nehomogenním prostředím, což je nezbytné pro mikropáskové antény s dielektrickými substráty. Numerické simulace antén pomocí této metody excelují při analýze ztrátových materiálů a složitých 3D struktur. Hlavní výhodou je schopnost modelovat libovolně tvarované zářiče, zatímco nevýhodou zůstává značná výpočetní náročnost při vysokých frekvencích.

Momentová metoda

Momentová metoda (MoM) představuje jednu z nejefektivnějších technik pro výpočet antén založených na tenkých drátových strukturách, jako jsou dipólové antény. Princip spočívá v diskretizaci povrchových proudů na vodičích, čímž se redukuje problém na řešení soustavy lineárních rovnic.

• Vhodnost: ideální pro kovové struktury a antény v otevřeném prostoru.
• Omezení: vyžaduje úpravy při modelování komplexních dielektrických těles.
• Efektivita: metoda je vysoce přesná pro výpočet vstupní impedance a vyzařovací charakteristiky.

Při výběru metody pro praktické metody výpočtu antén s rostoucí složitostí platí, že MoM vyniká rychlostí u otevřených struktur, zatímco FEM vítězí u uzavřených či dielektricky bohatých systémů. Softwarové simulace antén dnes automatizovaně volí mezi těmito algoritmy podle typu geometrie. Pro správné určení šířky paprsku antény v azimutálním a elevačním úhlu se u těchto metod často kombinuje numerické řešení s následnou korekcí pomocí faktoru účinnosti antény, který u parabolických antén dosahuje hodnot 0,47 až 0,60 dle zvoleného modelu.

Odborná rada: Častou chybou při návrhu je podcenění hustoty sítě u hran mikropáskové antény, což vede k nepřesnému určení rezonanční frekvence. Tato metoda se hodí pro inženýry vyvíjející antény pro mobilní komunikaci, nikoliv pro začátečníky bez základní znalosti elektromagnetismu. Na co si dát pozor: vždy ověřte konvergenci výsledků při zahušťování sítě, jinak může být faktor účinnosti antény zcela chybně interpretován. Optimalizace parametrů antény vyžaduje, aby výsledná šířka paprsku antény odpovídala teoretickým předpokladům pro daný typ zářiče.

Praktické testování a měření antén v reálných podmínkách

Praktické metody výpočtu antén s rostoucí složitostí doplňuje verifikace v reálném terénu, která odhaluje odchylky mezi teoretickým modelem a skutečným příjmem. Testování antén probíhá v lokalitě Zásada v Jizerských horách ve výšce 700 m n. m., kde stabilní signál zajišťují vysílače Votice a Kozmice.

Metody praktického testování antén v terénu

Při ověřování parametrů, jako je faktor účinnosti antény nebo šířka paprsku antény, je nezbytné eliminovat vnější vlivy prostředí. Měření zisku antény a směrovost antény v lokalitě Zásada probíhá s využitím přímého příjmu ze vzdálených vysílačů. Zdejší nadmořská výška 700 m n. m. minimalizuje difrakci signálu o okolní terén, což umožňuje přesnější porovnání výsledků s daty, která poskytují numerické simulace antén nebo softwarové simulace antén.

Odborná rada: Častá chyba při testování spočívá v podcenění vlivu okolních kovových konstrukcí, které mění směrovost antény. Vždy zajistěte, aby byla anténa umístěna minimálně 2 metry od jakýchkoliv odrazivých ploch.

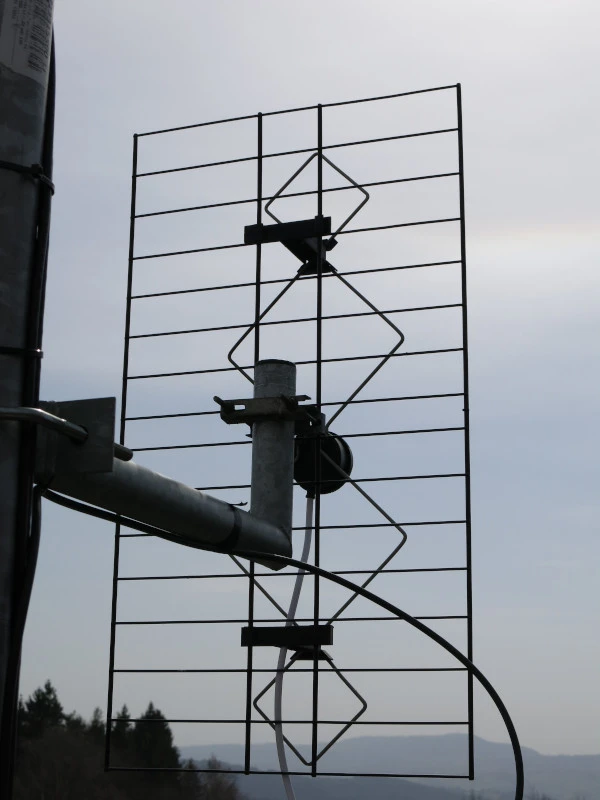

1. Instalace antény – upevnění testovaného prvku na stabilní stožár v definované výšce.
2. Orientace antény – přesné nasměrování na vysílač Votice nebo Kozmice pomocí azimutálního kompasu.
3. Sběr dat – průběžné zaznamenávání úrovně signálu, chybovosti (MER/BER) a spektra.
4. Vyhodnocení výsledků – porovnání naměřených hodnot zisku v dB s vypočtenými teoretickými modely.

Použité přístroje pro měření antén

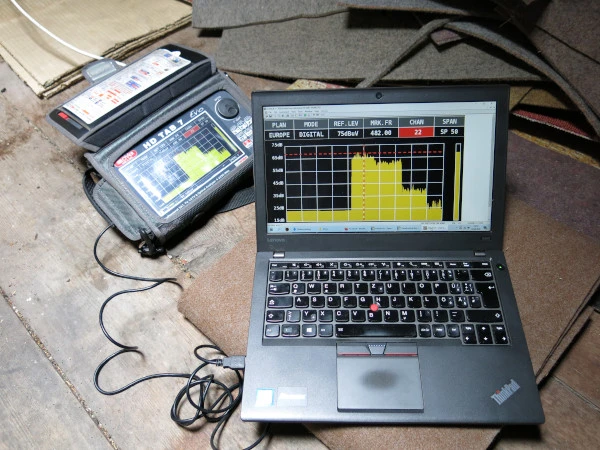

Pro přesnou kvantifikaci parametrů používáme analyzátor Rover HD Tab 7 EVO, který poskytuje komplexní přehled o kvalitě digitálního signálu. Tento přístroj v kombinaci s notebookem umožňuje rychlou analýzu, která doplňuje geometrické modely antén. Zatímco mikropáskové antény vyžadují pro svou komplexnost pokročilé numerické metody, klasické venkovní antény lze efektivně kalibrovat právě tímto způsobem.

Tento postup se hodí pro techniky ladící anténní systémy v náročných podmínkách, zatímco pro laboratorní vývoj prototypů je nevhodný kvůli proměnlivosti šíření vln v atmosféře. Jak správně nastavit anténu vždy závisí na konkrétním zisku a požadované selektivitě směru.

Faktory ovlivňující přesnost výpočtů a výkon antén

Přesnost výpočtu antén závisí na vzájemném propojení geometrických modelů antén a fyzikálních vlastností reálného prostředí. Pochopení těchto limitů je klíčové pro správnou interpretaci výsledků, které poskytují numerické simulace antén nebo softwarové simulace antén.

Faktor účinnosti antény k_a a jeho význam

Faktor účinnosti antény k_a představuje korekční koeficient, který zohledňuje ztráty v materiálech antény a nedokonalosti její konstrukce. V praxi se tento parametr pohybuje v rozmezí 0,47 až 0,6 v závislosti na zvoleném modelu. Pokud do výpočtů zahrnete faktor účinnosti antény, získáte mnohem realističtější odhad zisku a vyzařovací charakteristiky, než kdybyste uvažovali pouze teoretické modely bez ztrát.

Při návrhu, jako jsou například mikropáskové antény, je správné stanovení tohoto koeficientu zásadní. Pokud zvolíte příliš optimistickou hodnotu, výsledná šířka paprsku antény a zisk budou v reálném provozu nižší, než predikovaly softwarové simulace antén.

• Častá chyba: Zanedbání dielektrických ztrát materiálu u mikropáskových antén při vysokých frekvencích nad 5 GHz.
• Na co si dát pozor: Faktor účinnosti antény se mění s frekvencí a teplotou, proto jej nelze považovat za konstantní hodnotu v celém provozním spektru.

Tento faktor se hodí pro inženýry provádějící optimalizaci parametrů antény, zatímco pro začátečníky v základních výpočtech může být příliš komplexní a vést k chybám v interpretaci.

Vliv prostředí na přesnost měření a výpočtů antén

Prostředí, ve kterém anténa pracuje, představuje proměnnou, která často převáží teoretickou přesnost výpočtu. Blízkost kovových konstrukcí, vlhkost vzduchu nebo odrazy od okolních objektů zásadně mění impedanci antény a její vyzařovací diagram. Při testování antén je nutné tyto vlivy eliminovat nebo započítat do numerických modelů.

• Vliv materiálů antény: Kovové slitiny s vyšším měrným odporem zvyšují tepelné ztráty a snižují celkovou efektivitu.
• Vliv prostředí: Blízkost země nebo budov způsobuje nežádoucí laloky v elektromagnetickém poli, což vyžaduje použití pokročilých metod jako je metoda konečných prvků.

Pokud se ptáte, které metody výpočtu antén jsou nejefektivnější a proč, odpověď tkví v komplexnosti. Jednoduché geometrické modely antén selhávají v zarušeném prostředí, kdežto numerické simulace antén pomocí metody konečných prvků dokáží věrně simulovat i vliv okolních objektů. Správná korekce prostředí je rozdílem mezi teoretickým návrhem a funkčním zařízením. Pro koho se hodí složité simulace? Pro vývojáře komplexních systémů, kde i malá odchylka v impedanci vede k poškození koncového stupně vysílače. Naopak pro amatérské konstrukce jednoduchých drátových antén jsou tyto výpočty často nadbytečné a postačují základní analytické vzorce.

Softwarové nástroje a optimalizace výpočtu antén

Moderní inženýrství využívá pro návrh komplexních systémů pokročilé softwarové nástroje, které umožňují simulaci antén s vysokou přesností. Zatímco počáteční fáze návrhu často využívá zjednodušené geometrické modely antén, finální verze vyžadují numerické simulace antén pro ověření reálného chování v prostoru. Softwarové simulace antén dnes integrují metody jako momentová metoda (MoM), vhodná pro analýzu drátových struktur, nebo metoda konečných prvků (FEM), která řeší Maxwellovy rovnice v celém objemu struktury a je klíčová pro analýzu dvourozměrných mikropáskových antén.

Pro dosažení ideálních vlastností, jako je vysoký faktor účinnosti antény nebo specifická šířka paprsku antény, se využívá optimalizace parametrů antény. Zde nastupují genetické algoritmy, které iterativně upravují geometrii zářiče podle zadaných kritérií, například pro dosažení maximálního zisku v určitém směru. Stochastické metody zase pomáhají nalézt globální optimum v případech, kdy je prostor parametrů příliš členitý pro klasické gradientní postupy, což zabraňuje uvíznutí výpočtu v lokálních maximech.

Efektivita výpočetních metod

Při práci s těmito nástroji je nutné vědět, které metody výpočtu antén jsou nejefektivnější a proč. Častou chybou při výpočtu antén bývá nedostatečné zahuštění sítě v místech s vysokou intenzitou pole, což vede k chybným výsledkům zejména u mikropáskové antény. Na co si dát pozor: vždy ověřujte konvergenci řešení při zjemňování výpočetní sítě, aby nedocházelo k numerickým artefaktům. Tento postup se hodí pro profesionální návrháře mikrovlnných systémů, ale není vhodný pro začátečníky bez základní znalosti elektromagnetického pole, kterým pro pochopení principů postačí analytické modely. Testování antén v softwaru by mělo vždy předcházet fyzické výrobě prototypu, čímž eliminujete nákladné chyby v návrhu, které by se projevily až při měření v reálných podmínkách.

Časté dotazy a odpovědi k metodám výpočtu antén

Otázka: Jaká je nejlepší metoda výpočtu antény pro jednoduché aplikace?

Pro jednoduché antény se často používají základní geometrické modely antén, jako je eliptický či obdélníkový model, které využívají úhly -3 dB k rychlému odhadu zisku.

Otázka: Jak změřit impedanci antény?

Impedanci antény změříte pomocí přenosného analyzátoru v rozsahu 50 Ω, přičemž klíčová je vysoká přesnost měření v těsném okolí pracovní frekvence.

Otázka: Jak správně nastavit anténu pro nejlepší příjem?

Nastavení antény vyžaduje přesné zacílení pomocí azimutálních a elevačních úhlů, ideálně v lokalitách s přímou viditelností, například ve výšce 700 m n. m.

Otázka: Jakou anténu zvolit pro slabý signál?

Pro slabý signál doporučuji antény s vysokým ziskem, jako jsou směrové Yagi antény dosahující zisku 14 až 15 dB.

Otázka: Jaké jsou nejčastější chyby při výpočtu antén?

Častá chyba: zanedbání faktoru účinnosti antény nebo nevhodná volba matematického modelu, což vede k nepřesným výsledkům šířky paprsku.

Otázka: Jaké numerické metody se používají pro složité antény?

Pro komplexní tvary se využívají numerické simulace antén, konkrétně metoda konečných prvků a momentová metoda pro přesnou analýzu polí.

Otázka: Jaký vliv má faktor účinnosti antény na výsledky výpočtů?

Faktor účinnosti antény se pohybuje od 0,47 u eliptického modelu do 0,6 u obdélníkového a přímo určuje reálný zisk antény.

Otázka: Jak ovlivňuje prostředí měření a výpočet antény?

Okolní konstrukce a nadmořská výška (např. 700 m n. m.) mění impedanční vlastnosti antény a ovlivňují přesnost měření v terénu.

Otázka: Jaké softwarové nástroje lze použít pro simulaci antén?

Softwarové simulace antén využívají specializované algoritmy pro optimalizaci parametrů antény, které zkracují vývojový cyklus prototypů.

Otázka: Jak optimalizovat parametry antény pomocí počítače?

Optimalizace parametrů antény probíhá skrze genetické algoritmy, které iterativně hledají nejlepší fyzické rozměry zářiče pro danou frekvenci.

Otázka: Kdy je vhodné použít jednoduchý výpočet oproti složité simulaci?

Jednoduché geometrické modely volte pro symetrické antény, zatímco složité metody jsou nezbytné pro mikropáskové antény s asymetrickým vyzařováním.

Otázka: Jaké parametry jsou klíčové při výpočtu šířky paprsku antény?

Klíčové jsou úhly -3 dB v azimutu a elevaci, které definují prostor, v němž anténa vykazuje maximální efektivitu.

Otázka: Jaké jsou výhody a nevýhody metody konečných prvků?

Výhodou je vysoká přesnost u nehomogenních struktur, nevýhodou je vysoká výpočetní náročnost vyžadující výkonný hardware.

Otázka: Proč je momentová metoda méně vhodná pro mikropáskové antény?

Momentová metoda je primárně jednorozměrná, což nedostačuje pro dvourozměrnou analýzu povrchových proudů u mikropáskových antén.

Otázka: Jaké jsou rozdíly mezi obdélníkovým a eliptickým modelem antény?

Obdélníkový model simuluje větší plochu paprsku, zatímco eliptický model je přibližně čtyřikrát menší a lépe odpovídá reálným charakteristikám.

Otázka: Jak se vypočítá plocha paprsku podle eliptického modelu?

Plocha paprsku A = π r² sin φ sin θ /4, kde r značí vzdálenost a φ, θ jsou úhly v radiánech.

Otázka: Jak ovlivňuje tvar antény faktor účinnosti?

Geometrie reflektoru určuje distribuci pole, přičemž symetrické parabolické tvary dosahují účinnosti v rozmezí 0,47 až 0,6.

Otázka: Jaké přístroje se používají pro praktické měření antén?

Pro testování antén v terénu se používají analyzátory typu Rover HD Tab 7 EVO v kombinaci s výpočetním softwarem.

Otázka: Jaká je typická výška testovacího místa pro měření antén?

Testování antén v lokalitě Zásada probíhá standardně v 700 m n. m., což minimalizuje odrazy od nížinných překážek.

Otázka: Jaký je vliv směrovosti antény na příjem signálu?

Vyšší směrovost antény koncentruje energii do užšího svazku, což zvyšuje zisk a potlačuje šumové rušení z okolí. Pro koho se to hodí vs pro koho NE: Směrové antény jsou ideální pro pevné body s přímou viditelností, ale nevhodné pro mobilní zařízení vyžadující všesměrový příjem.
