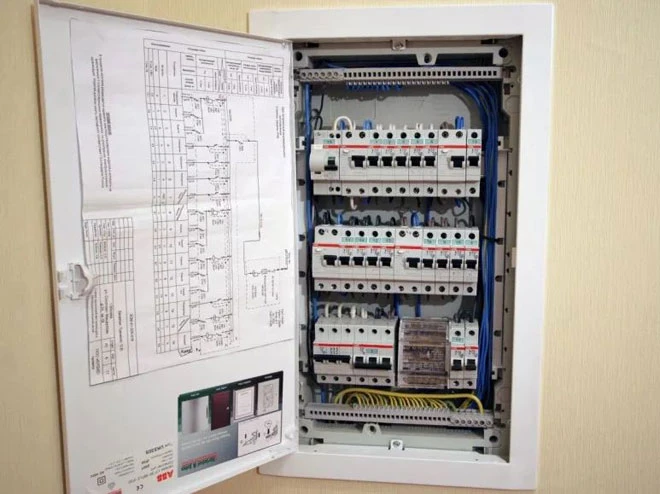

Návod na montáž elektrického rozváděče se schématem krok za
Montáž elektrického rozváděče vyžaduje přesné dodržení schématu bytového rozváděče a správné zapojení všech komponent, včetně proudového chrániče a upevnění na DIN lištu. Podrobný návod vám pomůže zvládnout instalaci stavebního rozváděče bezpečně a efektivně. Zaměříme se na klíčové kroky, které zabrání chybám a zajistí spolehlivý provoz.
Podstata v kostce
- Standardní velikosti elektrických rozváděčů jsou 8, 12, 24 a 36 modulů, kde jeden modul má šířku 17,5 mm.
- Pro běžné zásuvky se používá měděný kabel s průřezem 2,5 mm² a jistič 16 A.
- Montáž rozváděče se provádí ve vhodných prostorách jako předsíň, suterén nebo řídící místnost s přístupem i za tmy.
- Jističe a modulární zařízení se montují na DIN lištu, přičemž každý typ jističe zabírá od 1 do 4 modulů.
- Po montáži je nutná revize a kontrola funkčnosti pojistek a dotažení svorek pro bezpečný provoz.
Jak vybrat správný typ elektrického rozváděče pro váš dům či byt
Správný výběr elektrického rozváděče závisí především na jeho velikosti, která se odvíjí od počtu modulů, a na typu budovy, ve které bude instalován. Výběr musí reflektovat počet spotřebičů a kabelů, aby bylo možné zajistit bezpečné zapojení a dostatek prostoru pro jističe, proudový chránič i další prvky montáže elektrického rozváděče.
Jak zvolit správnou velikost rozváděče podle počtu modulů
Velikost elektrického rozváděče se obvykle určuje podle počtu modulů, které bývají standardně 8, 12, 24 nebo 36. Jeden modul odpovídá místu pro jeden jistič v rozváděči nebo jiný ovládací prvek na DIN liště. Pro malý byt s několika obvody postačuje rozváděč s 8 až 12 moduly. Rodinný dům s více spotřebiči a více okruhy vyžaduje větší rozváděč, například s 24 až 36 moduly, aby bylo možné efektivně uspořádat schéma bytového rozváděče. Důležitá je také rezerva pro případné rozšíření elektroinstalace v budoucnu.
Jak vyhodnotit počet kabelů a spotřebičů pro správný výběr rozváděče
Při výběru rozváděče je nezbytné zohlednit počet elektrických kabelů, které se budou na rozváděč připojovat, a počet spotřebičů, které budou elektřinou zásobeny. Každý kabel představuje samostatný obvod, který vyžaduje jistič v rozváděči. V praxi to znamená, že čím více spotřebičů a samostatných okruhů v domě je, tím větší by měl být rozváděč. Přehledné zapojení kabelů a jističů usnadňuje údržbu a minimalizuje riziko chyb při montáži elektrického rozváděče.
| Typ budovy | Počet modulů v rozváděči | Doporučené použití |
|---|---|---|
| Malý byt | 8 – 12 | Základní jističe, proudový chránič |
| Větší byt | 12 – 24 | Více okruhů, více spotřebičů |
| Rodinný dům | 24 – 36 | Kompletní zapojení s rezervou modulu |
Tip: Při montáži elektrického rozváděče je častou chybou podcenění počtu modulů, což vede k přeplněnému rozváděči a komplikovanému připojení kabelů. Proto vždy volte rozváděč s rezervou, zvláště pokud plánujete další rozšíření elektroinstalace v budoucnu.
Jak připravit a umístit elektrický rozváděč podle norem
Pro správnou montáž elektrického rozváděče je nutné vybrat suché, čisté a dobře větrané místo s dostatečným prostorem pro servis a kontrolu. Nejčastější umístění je ve vchodové hale, předsíni, suterénu nebo v řídících místnostech, například společně s ovládací skříní tepelného čerpadla. Podle normy GOST 51778-2001 a předpisů PUE musí být přístup k rozváděči snadný i za tmy, proto je doporučeno zajistit trvalé osvětlení nebo nouzové světlo v blízkosti rozváděče.
Upevnění rozváděče se provádí na stěnu nebo do zdi pomocí vhodných kotevních prvků, které zajistí pevnou a stabilní instalaci. Pro vestavbu do zdi je třeba vysekat otvor odpovídající velikosti rozváděče, přičemž standardní velikosti rozváděčů jsou 8, 12, 24 a 36 modulů podle počtu kabelů a modulárních prvků. Montážní skříň musí být usazena tak, aby byla snadno přístupná a umožňovala bezpečnou manipulaci s ovládacími prvky i v případě výpadku elektrické energie.
Ovládací prvky, jako jsou jističe a proudové chrániče instalované na DIN liště, by měly být ergonomicky rozmístěné na čelní straně rozváděče. Doporučuje se umístit moduly blíže ke středu lišty DIN a ponechat po stranách dostatek prostoru pro vedení kabelů a připojení přípojnic. Přehledné uspořádání podle schématu bytového rozváděče zvyšuje bezpečnost a usnadňuje údržbu.
- Vyberte místo s minimální vzdáleností 1,5 metru od podlahy pro pohodlný přístup
- Zajistěte osvětlení s minimálním osvětlením 200 luxů v prostoru rozváděče
- Použijte kotevní prvky odpovídající hmotnosti rozváděče a typu stěny (například chemické kotvy do betonu)
- Umístěte ovládací prvky tak, aby byly přístupné bez nutnosti demontáže krytu a snadno čitelné
Tip: Častou chybou je instalace rozváděče v prostorách s vysokou vlhkostí nebo špatnou ventilací, což může vést k rychlé korozi a poruchám. Pro bytové instalace se proto nehodí například sklepy bez větrání. Prostor musí splňovat normu PUE a mít certifikát bezpečnosti, který je nezbytný pro kolaudaci.
Tip: Montáž elektrického rozváděče se hodí pro novostavby a rekonstrukce s kompletní elektroinstalací, kde lze přesně naplánovat umístění a velikost rozváděče. Naopak pro starší objekty s omezeným prostorem a nevyhovujícími podmínkami je vhodnější konzultovat odborníka, protože nesprávné umístění může ohrozit bezpečnost.
Tip: Při montáži dbejte na správné označení pojistkových skříní a barevné kódování vodičů podle platných norem, což výrazně usnadní pozdější servis a revize elektroinstalace.
Tip: Dodržování norem a správné umístění rozváděče podle schématu bytové elektroinstalace výrazně snižuje riziko požáru a výpadků, proto doporučuji využít certifikované výrobce a odborné montážní firmy.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

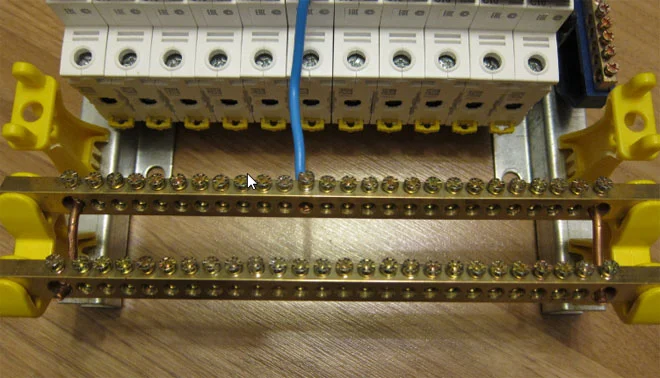

Jak sestavit a namontovat rám s jističy a modulárními zařízeními
Montáž rámu s jističi a modulárními zařízeními je klíčovým krokem při sestavování elektrického rozváděče. Správné upevnění na DIN lištu a pořadí instalace jednotlivých komponent zajistí bezpečný a přehledný systém podle platného schématu montáže elektrického rozváděče.
Příprava lišty DIN a rámu
Nejprve připravte lištu DIN k montáži v rozváděči. Standardní šířka modulů je 17,5 mm, což umožňuje přesné umístění jističů a dalších zařízení vedle sebe. Rám rozváděče upevněte pevně na lištu DIN pomocí zajišťovacích západek, aby se zabránilo posunu během provozu. Zkontrolujte, že lišta je správně vyrovnaná a pevně připevněná k zadní stěně rozváděče.
Montáž jističů a proudového chrániče
Jističe (jedno až třípólové) montujte na lištu DIN tak, aby jejich šířka odpovídala modulárnímu rozměru 17,5 mm na jeden pól. Proudový chránič zabírá obvykle dvě moduly, tedy 35 mm, a musí být umístěn vždy před jističe s ohledem na bezpečnostní požadavky. Uchycení proveďte pevně, až uslyšíte zacvaknutí na lištu, což zajistí správnou mechanickou i elektrickou fixaci. Při montáži dbejte na správné pořadí zapojení podle schématu bytového rozváděče, aby proudový chránič správně detekoval poruchy.
Instalace napěťových relé a dalších modulů
Napěťová relé a další modulární zařízení instalujte za jističe a proudový chránič na lištu DIN. Každý modul přizpůsobte šířce 17,5 mm a zkontrolujte pevnost uchycení. Napěťové relé umožňuje monitorovat přepětí a podnapětí a musí být zapojeno přesně podle zapojení stavebního rozváděče. Při montáži modulárních zařízení vždy respektujte doporučené odstupy a pořadí, aby byla zachována funkčnost a bezpečnost rozváděče.
Častá chyba: Nesprávné upevnění modulů na lištu DIN vede k uvolnění při vibracích a může způsobit poruchu nebo nebezpečný kontakt.
Pro koho se montáž hodí: Tento postup je vhodný pro odborníky i zručné elektrikáře, kteří montují bytové a malé stavební rozváděče podle platných norem a schémat. Není doporučen pro laiky bez elektro znalostí kvůli riziku úrazu elektrickým proudem.
- Pevné upevnění rámu rozváděče je základem bezpečnosti
- Dodržení modulární šířky 17,5 mm zajišťuje kompatibilitu zařízení
- Správné pořadí montáže proudového chrániče a jističů je klíčové pro funkci ochrany
Takto provedená montáž elektrického rozváděče krok za krokem minimalizuje riziko chyb a zajistí dlouhodobý bezpečný provoz elektroinstalace.
Jak správně zapojit kabeláž a dodržet bezpečnostní normy
Správné zapojení kabeláže je základním krokem při montáži elektrického rozváděče a musí vždy respektovat platné bezpečnostní normy. Dodržení správných průřezů vodičů a dimenzování jističů podle normy PUE významně přispívá k bezpečné elektroinstalaci.
Jak správně zapojit kabeláž v elektrickém rozváděči
Pro zásuvky se používají kabely s průřezem vodiče 2,5 mm², což zajišťuje dostatečnou kapacitu pro běžné domácí spotřebiče. Osvětlení se zapojuje vodiči o průřezu 1,5 mm², které postačí pro nižší proudové zatížení. Jističe v rozváděči musí odpovídat těmto průřezům – obvykle 16 A pro zásuvkové okruhy a 10 A pro osvětlení. Správné zapojení jističe v rozváděči chrání kabely před přetížením a zkratem. Montáž elektrického rozváděče vyžaduje, aby vodiče byly pevně připojeny na DIN lištu a uspořádány podle schématu bytového rozváděče. Tento postup pomáhá předejít poruchám a zjednodušuje případnou údržbu.
| Komponenta | Průřez vodiče | Jistič (A) | Použití |
|---|---|---|---|
| Kabel zásuvky | 2,5 mm² | 16 A | Elektrické zásuvky |
| Kabel osvětlení | 1,5 mm² | 10 A | Světelné okruhy |
| Hlavní přívod | podle zátěže | dle potřeby | Celý rozváděč |
Jaké jsou bezpečnostní normy PUE při zapojení rozváděče
Norma PUE (Pravidla pro provádění elektrických instalací) stanovuje jasná pravidla pro montáž a zapojení elektrických rozváděčů. Vyžaduje správné dimenzování vodičů a jističů dle zatížení, instalaci proudových chráničů a kvalitní uzemnění všech obvodů. Proudový chránič navíc zabraňuje úrazu elektrickým proudem při poruše izolace. Při zapojení stavebního rozváděče podle platných norem je nutné zajistit, aby všechny komponenty byly správně usazeny a připojeny podle schématu. Dodržení těchto pravidel minimalizuje riziko požáru a zkratu, což jsou nejčastější příčiny havárií elektroinstalace.
Tip: Častou chybou je použití vodičů s nevhodným průřezem nebo poddimenzovaných jističů, což může vést k přehřívání kabelů a ohrožení bezpečnosti. Při montáži rozváděče vždy ověřte, že použité prvky odpovídají platným normám a schématu elektroinstalace.
Jak provést revizi a kontrolu funkčnosti rozváděče po montáži
Po dokončení montáže elektrického rozváděče je nezbytné provést komplexní revizi, která zahrnuje kontrolu dotažení svorek, ověření správného zapojení jističů a testování ochranných prvků. Pevné dotažení svorek na DIN liště je klíčové pro zamezení přehřívání kontaktů a vzniku jiskření, což může vést k požáru nebo výpadkům. Doporučený utahovací moment šroubů svorek se pohybuje mezi 2,5 až 3,5 Nm podle typu svorkovnice.
Kontrola pojistek a jističů musí být provedena podle platného schématu bytového rozváděče, aby bylo zajištěno, že každý modul je správně zapojen a odpovídá svému určení. Standardní jističe pro zásuvky mají hodnotu 16 A, pro osvětlení 10 A a pro silové spotřebiče 25 A nebo 32 A. Nesprávné zapojení nebo použití jističe s nevhodnou hodnotou může způsobit nebezpečné přetížení nebo selhání ochrany.
Testování proudového chrániče je nezbytné pro ověření jeho funkce a splnění bezpečnostních norem. Tento test by měl zahrnovat stisk tlačítka testu na chrániči, které simuluje poruchový proud, a ověření, že zařízení vypne napájení do 30 ms při hodnotě 30 mA. Nedostatečná funkčnost chrániče zvyšuje riziko úrazu elektrickým proudem.
Při revizi je nutné porovnat skutečné zapojení s přiloženým schématem montáže, aby bylo zajištěno, že všechny vodiče mají správný průřez (například 2,5 mm² pro zásuvky, 1,5 mm² pro osvětlení, 4 až 6 mm² pro silové spotřebiče) a že jsou správně připojeny fáze, nulový a ochranný vodič. Nesprávné dimenzování kabelů nebo chybné zapojení může vést k přehřívání a poruše elektroinstalace.
- Zkontrolujte dotažení všech svorek a šroubů na DIN liště v rozsahu 2,5-3,5 Nm
- Ověřte správné umístění a hodnoty jističů podle schématu (16 A, 10 A, 25/32 A)
- Proveďte funkční test proudového chrániče s vypínací dobou do 30 ms při 30 mA
- Porovnejte skutečné zapojení s dokumentací a zkontrolujte správné průřezy vodičů
Tip: Častou chybou při montáži je nedostatečné dotažení svorek, které vede k přehřívání kontaktů a riziku požáru. Pro koho se revize hodí: pro všechny majitele a správce elektroinstalace v bytě či domě. Pro koho NE: pro laiky bez elektrotechnického vzdělání, revizi by měl vždy provádět kvalifikovaný elektrikář.
Běžné chyby při montáži a jak se jim vyvarovat
Chyby při montáži elektrického rozváděče a jak se jim vyhnout
- Odizolujte vodiče s přesností na 8 až 10 mm, používejte speciální odizolovací kleště, aby nedošlo k poškození měděného jádra ani izolace. Poškozená izolace zvyšuje riziko zkratu a selhání ochranných prvků.
- Modulární přístroje pevně připevněte na DIN lištu šířky 35 mm, přičemž každý jistič zabírá 17,5 mm (1 modul). Nedostatečné zajištění může vést k uvolnění jističe během provozu a následným poruchám.
- Vodiče označte trvanlivými štítky podle schématu bytového rozváděče s jasným rozlišením fází, nulového vodiče a ochranného zemnění. Nepřehledné značení ztěžuje údržbu a zvyšuje riziko chyb při budoucích zásazích.
- Používejte kabely s průřezem odpovídajícím zatížení: 2,5 mm² pro zásuvky s jističem 16 A, 1,5 mm² pro osvětlení s jističem 10 A, a 4 nebo 6 mm² pro silové spotřebiče s jističem 25 až 32 A. Kabely musí být certifikované (typ VVGng nebo NYM 2) a splňovat normu GOST 51778-2001.
- Dodržujte bezpečnostní normy PUE při instalaci proudového chrániče a jističů, zajistěte správné uzemnění rozváděče a kovových částí. Montáž musí provádět kvalifikovaný elektrikář, aby byla zaručena ochrana proti přepětí a elektrickému zkratu.
Tip: Častou chybou je použití nekvalitních nebo necertifikovaných kabelů, které nesplňují požadavky bezpečnosti elektroinstalace a mohou způsobit požár nebo poruchu. Pro koho se to hodí: montáž v novostavbách a rekonstrukcích, kde je možné dodržet všechny normy a certifikace. Pro koho NE: osoby bez elektro kvalifikace, které by měly svěřit montáž odborné firmě.
Jak udržovat elektrický rozváděč pro dlouhodobý provoz
Pro dlouhodobý a bezpečný provoz elektrického rozváděče je nezbytná pravidelná údržba rozváděče, která zahrnuje kontrolu stavu a dotažení svorek. Uvolněné svorky mohou způsobit přehřívání a zkraty, což ohrožuje bezpečnost celé elektroinstalace. Kromě mechanické kontroly je vhodné čistit rozváděč od prachu a nečistot, aby nedocházelo k zhoršení kontaktů na DIN liště a ostatních prvcích, jako jsou jističe v rozváděči nebo proudový chránič.
Zabezpečení rozváděče proti neoprávněnému přístupu, zejména dětí, patří rovněž mezi klíčové bezpečnostní požadavky při montáži elektrického rozváděče. Při montáži je vhodné zvolit kryty a zámky, které zabrání manipulaci s elektroinstalací bez odborného dohledu.
- Pravidelně kontrolujte dotažení svorek a stav vodičů
- Čistěte rozváděč od prachu a nečistot
- Zajistěte pevné uchycení na DIN lištu a správné zapojení prvků
- Použijte zabezpečovací prvky proti neoprávněnému přístupu
- Dodržujte bezpečnostní požadavky při montáži elektrického rozváděče
Tip: Údržba elektrického rozváděče s proudovým chráničem a jističem je klíčová pro prevenci poruch a požárů, proto ji plánujte minimálně jednou ročně.
Časté dotazy
Jak zapojit elektrický rozváděč krok za krokem?
Postupujte podle schématu zapojení, montujte jističe na DIN lištu (1 modul = 17,5 mm), používejte kabely s průřezem 2,5 mm² a 1,5 mm², a dodržujte normu PUE.
Jaké je správné schéma bytové elektroinstalace?
Schéma zahrnuje připojení jističů, proudových chráničů a vodičů fáze, nulového a zemnicího, s ochranou podle platných norem.
Kde by měl být umístěn elektrický rozváděč?
Ideálně v předsíni, suterénu nebo řídící místnosti s dobrým přístupem i za tmy a pevně upevněný ke stěně nebo do zdi.
Jaký kabel použít pro zásuvky a osvětlení?
Pro zásuvky se používá měděný kabel s průřezem 2,5 mm² a jističem 16 A, pro osvětlení vodič 1,5 mm² s jističem 10 A.
Jak často provádět revizi rozváděče?
Revize a kontrolu funkčnosti pojistek doporučujeme provádět minimálně jednou ročně, včetně dotažení svorek a kontroly uzemnění.
Jaké jsou nejčastější chyby při montáži rozváděče?
Časté chyby jsou poškození izolace při odizolování, nesprávné upevnění modulů, chybné označení a použití nevhodných kabelů.
Jak zabezpečit rozváděč proti dětem?
Doporučuje se možnost uzamčení dveří rozváděče a označení jističů barevným kódováním pro přehlednost a bezpečnost.
Jak správně namontovat jističe na DIN lištu?
Jističe se instalují na DIN lištu dle jejich šířky (1 modul = 17,5 mm), pevně se zacvaknou a propojí vhodnými svorkami.
Co dělat po dokončení montáže rozváděče?
Proveďte revizi, kontrolu pojistek, dotažení svorek a otestujte ochranná zařízení před uvedením do provozu.
Jaké nástroje jsou potřeba pro montáž rozváděče?
Používejte speciální nástroje na odizolování kabelů a šroubováky vhodné pro práci s elektrickými svorkami, aby nedošlo k poškození izolace.
Jak musí být umístěna ovládací zařízení na elektrickém rozváděči?
Ovládací zařízení by měla být umístěna ve výšce 140-160 cm od podlahy pro snadnou manipulaci a podle normy ČSN 33 2000-4-41 musí být dobře označena a přístupná.
Jak zapojit stavební rozváděč podle platných norem?
Stavební rozváděč se zapojuje podle normy ČSN EN 61439, přičemž je důležité dodržet správné pořadí připojení nulového a ochranného vodiče a použít proudový chránič typu AC nebo A v závislosti na zátěži.
