Kompletní návod: Připojení antény k televizi a ladění kanálů

Správné připojení antény k televizi pomocí koaxiálního kabelu je základem pro čistý obraz bez výpadků. Po fyzickém zapojení do DVB-T2 tuneru stačí v nastavení televizoru spustit automatické vyhledávání, které zajistí kompletní naladění kanálů dostupných ve vaší lokalitě.

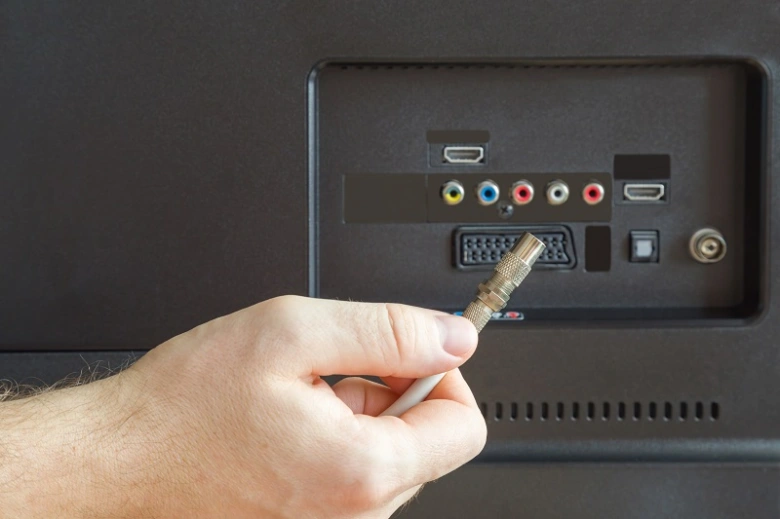

Jak správně připojit anténu k televizi

Fyzické připojení antény k televizi vyžaduje zasunutí koaxiálního kabelu do anténního vstupu na zadní straně přístroje, čímž propojíte anténu s integrovaným DVB-T2 tunerem. Před samotným zapojením vždy vypněte televizor z elektrické sítě, abyste předešli možnému poškození citlivých vstupních komponentů elektrostatickým výbojem.

1. Identifikace vstupu – vyhledejte na zadní straně televizoru nebo set-top boxu konektor označený jako ANT IN nebo RF IN.
2. Nasazení kabelu – konektor koaxiálního kabelu zasuňte přímo do anténního vstupu, u šroubovacích F konektorů dbejte na pevné dotažení rukou.
3. Kontrola spojení – ujistěte se, že středový měděný vodič kabelu není ohnutý a pevně dosedá do protikusu v televizi.

Typy konektorů a kabelů pro připojení antény

Pro spolehlivé připojení antény k televizi se nejčastěji používá koaxiální kabel zakončený IEC konektorem, který se do televize pouze zasouvá. Pokud instalujete venkovní anténu, narazíte na šroubovací F konektor, který zajišťuje mechanicky odolnější spoj. Pro zamezení rušení obrazu volte kvalitní stíněné kabely, jako jsou modely S31500 nebo CB130. Tyto kabely minimalizují útlum signálu a chrání přenos před elektromagnetickým šumem z okolních zařízení v domácnosti.

Doporučená délka a kvalita kabelu

Celková délka kabelu od antény k televizoru by neměla překročit 30 metrů, aby nedocházelo k nadměrnému útlumu signálu. Pokud je vzdálenost delší nebo rozvádíte signál do více pokojů, je nutné použít zesilovač signálu. Častá chyba spočívá v používání levných, nedostatečně stíněných kabelů, které způsobují kostičkování obrazu. Pamatujte, že pokojová anténa vyžaduje co nejkratší přímou cestu k oknu pro nejlepší příjem digitálního vysílání.

Jak vybrat a umístit anténu pro nejlepší příjem signálu

Kvalitní příjem signálu začíná výběrem správné technologie, která odpovídá vaší konkrétní vzdálenosti od nejbližšího vysílače a místním podmínkám. Pokud vás zajímá, jak vybrat a umístit anténu pro nejlepší příjem, rozhodující je členitost terénu, hustota zástavby a typ použitého koaxiálního kabelu.

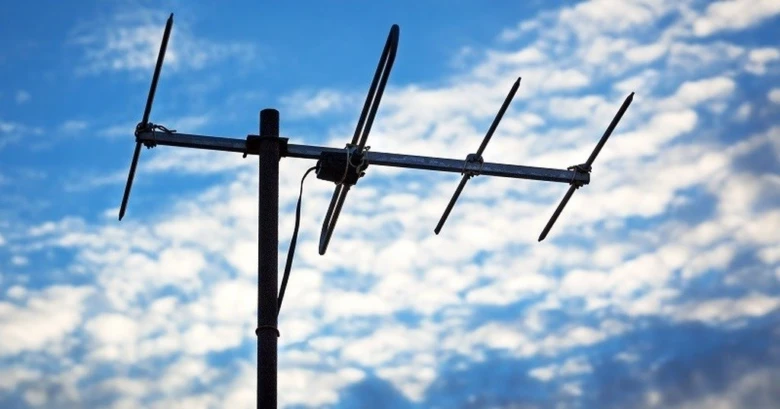

Typy antén a jejich vhodnost podle vzdálenosti

Výběr zařízení určuje efektivní vzdálenost od vysílače a nutnost použití zesilovače. V městské zástavbě do 25 km od vysílače postačí pokojová aktivní anténa, kterou umístěte co nejblíže k oknu směřujícímu k vysílači. V oblastech 50 až 80 km od vysílače je vhodná pasivní směrová anténa, u které lze v případě potřeby přidat externí zesilovač signálu. Pro venkovní instalace na střechu či stožár se doporučuje umístit anténu alespoň 2 metry nad úroveň střechy, aby se předešlo útlumu způsobenému například asfaltovou krytinou. Před koupí si vždy ověřte pokrytí DVB-T2 ve vaší lokalitě pomocí mapy vysílání.

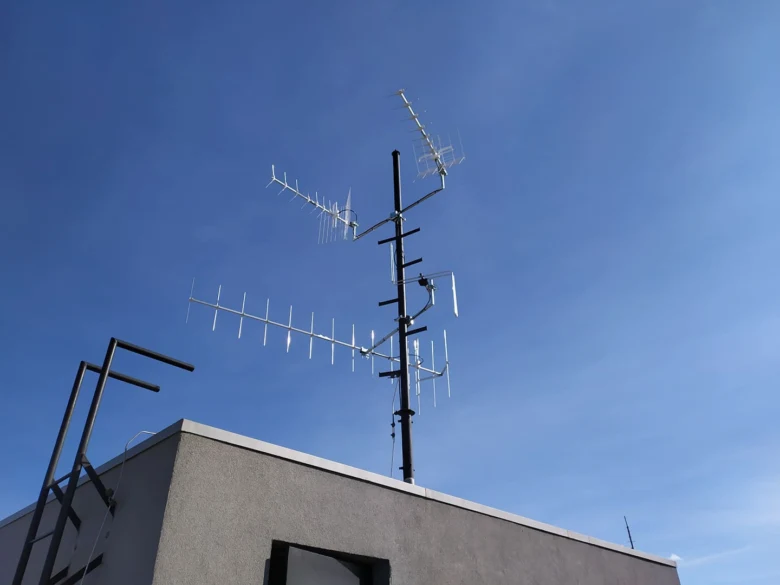

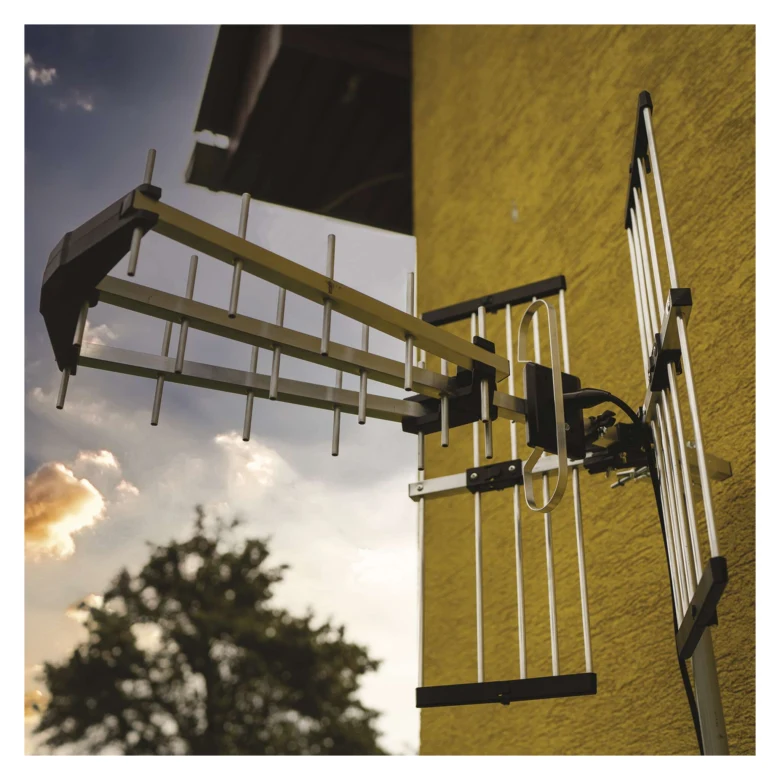

Umístění antény, polarizace a technické parametry

Správné umístění antény výrazně ovlivňuje stabilitu obrazu při ladění kanálů. Směrové antény mají úzký přijímací úhel a vyžadují přesné nasměrování na nejbližší vysílač. Polarizace antény, tedy vertikální nebo horizontální orientace, musí vždy odpovídat polarizaci vysílaného signálu, což v praxi často znamená pootočení antény o 90 stupňů. Pro propojení používejte kvalitní stíněný koaxiální kabel (např. typy S31500 nebo CB130), jehož délka by neměla přesáhnout 30 metrů, aby nedocházelo k nežádoucímu útlumu signálu.

• Pokojová anténa: Vhodná pro byty v přímé viditelnosti vysílače do 25 km.
• Venkovní anténa: Nutná pro rodinné domy a vzdálenější lokality do 80 km.
• Koaxiální kabel: Používejte vždy stíněný typ pro minimalizaci ztrát a rušení.
• 4G/5G filtr: Zapojuje se před zesilovač pro eliminaci rušení mobilním internetem.

Odborná rada: Častá chyba při instalaci spočívá v nesprávné orientaci polarizace nebo slučování dvou aktivních antén, což vede k fázovému posunu a znehodnocení signálu. Na co si dát pozor: pokovená skla oken s termoizolační fólií mohou signál pro pokojovou anténu výrazně utlumit, proto v takovém případě hledejte alternativní umístění. Tento postup se hodí pro běžné uživatele v dosahu vysílače, nikoliv pro instalace v hlubokých údolích, kde je pro dosažení stabilního příjmu nezbytný profesionální měřicí přístroj.

Použití zesilovačů, filtrů a rozbočovačů pro lepší signál

Kvalitní příjem DVB-T2 vyžaduje stabilní úroveň signálu, kterou v náročnějších podmínkách zajistí správně zvolené příslušenství. Při řešení připojení antény k televizi využijte zesilovače, filtry a rozbočovače k optimalizaci celého řetězce od antény až po samotný tuner.

Kdy a jak použít zesilovač

Zesilovač signálu s výkonem kolem 30 dB pomáhá překonat útlum v dlouhých svodech, pokud je signál v místě instalace příliš slabý. Zatímco aktivní anténa má zesilovač již integrovaný, k pasivní anténě lze externí prvek přidat dodatečně. Častá chyba: příliš vysoký zisk vede k přebuzení signálu, což znemožní korektní naladění kanálů. Proto vždy volte model s manuální regulací zisku a nastavujte jej postupně od nejnižší hodnoty.

Použití filtrů a rozbočovačů

Pro eliminaci rušení signálu z vysílačů mobilních operátorů vložte do cesty koaxiální kabel s filtrem 4G/5G, který odfiltruje nežádoucí frekvence. Pokud potřebujete rozvést signál do více místností, instalujte kvalitní rozbočovač s nízkým průchozím útlumem.

1. Montáž filtru – umístěte jej co nejblíže vstupu do televize nebo set-top boxu.
2. Zapojení rozbočovače – namontujte jej do větvení kabeláže, ideálně na dobře přístupné místo.
3. Kontrola spojů – utáhněte všechny F-konektory, aby nedocházelo ke ztrátám signálu.

Tato konfigurace se hodí pro rodinné domy s více televizory, zatímco pro základní příjem na jednu pokojovou anténu v blízkosti vysílače je většinou zbytečně složitá.

Jak naladit kanály na televizi a set-top boxu

Jakmile dokončíte fyzické připojení antény k televizi pomocí koaxiálního kabelu, je nutné v menu přístroje zahájit proces vyhledávání dostupných vysílacích frekvencí. Správné naladění kanálů na televizi vyžaduje trpělivost a sledování hodnot síly a kvality signálu, které vám napoví, zda je anténa správně nasměrována.

Automatické ladění na televizoru

Většina moderních televizorů disponuje integrovaným DVB-T2 tunerem, který proces vyhledávání výrazně usnadňuje. Automatické ladění spustíte následovně:

1. Otevření menu – stiskněte tlačítko Menu na dálkovém ovladači a zvolte sekci Vysílání nebo Kanály.
2. Výběr typu signálu – zvolte možnost Anténa nebo Terestrické vysílání.
3. Spuštění ladění – vyberte funkci Automatické ladění a potvrďte volbu.
4. Uložení kanálů – vyčkejte na dokončení skenování a potvrďte uložení nalezených stanic.

Ladění přes set-top box

Pokud využíváte externí přijímač, návod na připojení antény k TV a ladění kanálů se mírně liší. Zde je postup, jak naladit televizi přes set-top box a anténu:

1. Přepnutí vstupu – ovladačem od televize zvolte příslušný režim AV nebo HDMI, ke kterému jste box připojili.
2. Nastavení boxu – v menu set-top boxu vyhledejte položku Instalace nebo Ladění kanálů.
3. Kontrola signálu – během vyhledávání sledujte ukazatele síly a kvality signálu.
4. Finalizace – po dokončení automatického ladění zkontrolujte, zda jsou kanály seřazeny správně.

Odborná rada: Častá chyba spočívá v ignorování ukazatele kvality signálu, který musí být stabilně nad 70 procent, aby nedocházelo k výpadkům obrazu. Pokud je kvalita nízká i při správném nastavení, může být nutné přidat zesilovač signálu nebo vyměnit pokojovou anténu za výkonnější venkovní anténu. Tento postup se hodí pro uživatele s digitálním vysíláním, nikoliv pro majitele satelitních parabol.

Řešení běžných problémů s příjmem signálu a laděním kanálů

Pokud se ptáte, proč televize nepřijímá signál z antény, příčinou bývá často nekvalitní vedení nebo nevhodná poloha přijímače. Následující postup vám pomůže zjistit, jak opravit problém, když televize nevidí kanály přes anténu.

Diagnostika slabého signálu

Slabý signál se projevuje kostičkováním obrazu nebo hlášením o absenci signálu na vašem DVB-T2 tuneru. Hlavní příčinou je často velká vzdálenost od vysílače nebo překážky v cestě signálu, jako jsou stromy či budovy. Negativní vliv má i nepříznivé počasí, které útlum signálu dále zvyšuje. Vždy nejprve zkontrolujte koaxiální kabel, zda není zlomený nebo nemá uvolněné konektory. Častá chyba: nedostatečně dotažený šroubovací F-konektor, který vytváří přechodový odpor a ztrátu kvality.

Omezení rušení signálu

Rušení signálu způsobují především moderní mobilní sítě LTE, 4G a 5G, které využívají blízké frekvenční pásmo. Pokud bydlíte v blízkosti vysílače mobilního operátora, doporučuji zařadit mezi anténu a televizor filtr těchto frekvencí. Kvalitu příjmu zásadně ovlivňuje také natočení antény, kdy i pootočení o 90 stupňů může znamenat rozdíl mezi čistým obrazem a výpadkem.

• Použijte kvalitní stíněný koaxiální kabel s nízkým útlumem.
• Ověřte, zda pokojová anténa není umístěna v blízkosti kovových předmětů.
• V případě dlouhého vedení zvažte instalaci zesilovače signálu přímo u antény.
• Při ladění kanálů vyzkoušejte manuální režim pro konkrétní frekvenci vašeho vysílače.

Odborná rada: Pokud používáte pasivní anténu v členitém terénu, její přesné nasměrování podle mapy vysílačů je pro stabilní příjem klíčové, zatímco u silného signálu ve městě může být přílišný výkon zesilovače naopak na škodu.

Návod na ladění kanálů v netradičních podmínkách (panelové domy, horské oblasti)

Příjem televizního signálu v komplikovaných lokalitách vyžaduje specifický přístup k instalaci anténní techniky. Následující postup vám pomůže optimalizovat váš DVB-T2 tuner i v náročném prostředí, kde dochází k odrazům či útlumu signálu.

Ladění v panelových domech s pokovenými okny

V panelovém domě často narazíte na problém s termoizolačními skly, jejichž pokovená vrstva odráží signál a drasticky snižuje jeho kvalitu. Pokud je pokojová anténa umístěna za takovým sklem, nedosáhnete stabilního příjmu. V takovém případě musíte anténu umístit přímo k rámu okna nebo ji vyvést mimo zasklenou plochu. V městské zástavbě do 25 km od vysílače obvykle postačí pokojová aktivní anténa, pokud však signál stále nepostačuje, je nutné zvolit venkovní alternativu.

• Umístěte anténu co nejblíže k oknu bez pokovené vrstvy nebo na balkon.
• Použijte kvalitní stíněný koaxiální kabel, například typu S31500 nebo CB130 s nízkým útlumem.
• Vyhněte se instalaci antény v těsné blízkosti kovových konstrukcí budovy, které způsobují rušení.
• Pokud používáte pasivní anténu, můžete před zesilovač zapojit 4G/5G filtr pro eliminaci rušení z mobilních sítí.

Ladění v horských oblastech

Horské oblasti se vyznačují členitým terénem, který signál z vysílačů blokuje nebo odráží. Zde je nutné použít venkovní směrovou anténu instalovanou na stožáru o výšce cca 2 metry, která míří přímo na nejbližší vysílač. V oblastech vzdálených 50 až 80 km od vysílače se osvědčuje pasivní směrová anténa s možností přidání externího zesilovače. Pokud je kabel delší než 30 metrů, zesilovač signálu je nezbytný pro kompenzaci ztrát v dlouhém vedení.

• Nastavte směrovou anténu přesně podle mapy pokrytí a ověřte polarizaci vysílaného signálu.
• Instalujte zesilovač signálu co nejblíže k anténě, aby se maximalizoval odstup od šumu.
• Pravidelně kontrolujte těsnost F konektorů, aby do koaxiálního kabelu nepronikla vlhkost způsobující korozi.
• Při ladění využijte pomoc druhé osoby, která bude sledovat ukazatel kvality signálu v menu televizoru při pomalém otáčení antény.

Odborná rada: Častou chybou je instalace příliš silného zesilovače (s výkonem 30 dB a více) v blízkosti vysílače, což vede k přebuzení vstupu a nefunkčnosti automatického ladění kanálů. Tento postup se hodí pro uživatele v odlehlých lokalitách se slabým signálem, ale není vhodný pro byty v blízkosti vysílače s přímou viditelností, kde by zesilovač způsobil degradaci příjmu.

Časté dotazy

Jak připojit anténu k televizi?

Použijte koaxiální kabel s F konektory, délka kabelu by měla být do 30 metrů pro minimalizaci útlumu.

Co dělat, když televize nenaladí žádné kanály přes anténu?

Zkontrolujte správné připojení kabelu, umístění antény, kvalitu signálu a případně proveďte automatické ladění.

Jak vybrat anténu podle vzdálenosti od vysílače?

Do 25 km postačí pokojová anténa, do 80 km je vhodná venkovní anténa na stožár vysoký cca 2 metry.

Kdy použít zesilovač signálu?

Při delších kabelech nad 30 metrů nebo slabém signálu, ale regulujte zisk, aby nedošlo k přebuzení.

Jak naladit kanály na televizoru s DVB-T2 tunerem?

V menu televizoru spusťte automatické ladění kanálů, sledujte indikátory síly a kvality signálu.

Jak naladit kanály přes set-top box?

Připojte set-top box k TV, přepněte TV do režimu AV a spusťte automatické ladění na set-top boxu.

Jaké problémy způsobují pokovená okna?

Pokovená okna výrazně snižují kvalitu signálu, proto umístěte anténu co nejblíže k oknu bez pokovení.

Jak snížit rušení signálu z mobilních sítí?

Použijte 4G/5G filtr, který se instaluje co nejblíže k anténě před zesilovačem.

Jak připojit více televizorů k jedné anténě?

Použijte rozbočovač umístěný co nejblíže k anténě, aby se minimalizovaly ztráty signálu.

Jak ladit anténu v horských oblastech?

Použijte venkovní směrovou anténu na stožáru a zesilovač, anténu přesně nasměrujte na vysílač.

Jaký typ kabelu je nejlepší pro připojení antény k televizi?

Použijte koaxiální kabel typu RG6 s impedancí 75 ohmů, který minimalizuje ztráty signálu a je standardem pro televizní antény.

Jak správně umístit pokojovou anténu pro nejlepší příjem signálu?

Umístěte anténu co nejvýše a blízko okna směrem k vysílači, ideálně ve výšce alespoň 1,5 metru od země, aby se minimalizovalo rušení a zvýšil se příjem signálu.
