Vlastnosti a značení SMD součástek: průvodce pro elektroniku
SMD součástky patří k základním prvkům moderní elektroniky, jejich správná identifikace a značení výrazně usnadňuje práci s obvody. Porozumění kódům a typům SMD pouzder pomáhá rychle rozpoznat funkci i parametry jednotlivých komponent, včetně SMD tranzistorů. Tento přehled vám poskytne jasný návod, jak efektivně číst a interpretovat značení těchto drobných, ale klíčových prvků.
🔍 Nejdůležitější fakta
- SMD součástky jsou vyráběny s vývody na keramickém podkladu s niklovou vrstvou, která má teplotu tání 1453 °C.
- Velikosti SMD pouzder jako 0603 mají rozměry přibližně 1,6 mm × 0,8 mm, což odpovídá 0,06″ × 0,03″.
- SMD součástky jsou baleny do antistatických pásků o průměru 178 mm nebo 330 mm s krokem posuvu 4 mm.
- Přesnost osazovacích strojů dosahuje ±0,01 mm, umožňující hustou a přesnou montáž desek.
- Více než 90 % elektronických zařízení využívá SMD technologii jako globální standard.
Co jsou to SMD součástky a jejich základní vlastnosti
SMD součástky (Surface-Mount Device) jsou elektronické komponenty určené k montáži přímo na povrch tištěných spojů. Jejich konstrukce zahrnuje keramický podklad, na který jsou připevněny vývody pokryté vrstvou niklu s teplotou tání 1453 °C. Tato niklová vrstva zajišťuje vysokou odolnost při pájení, což umožňuje bezpečnou a spolehlivou integraci součástek do elektronických obvodů. Značení SMD součástek pomáhá správně identifikovat typ, hodnotu a vlastnosti jednotlivých komponent.
Materiály používané pro SMD součástky
SMD součástky jsou zpravidla vyráběny na keramickém podkladu, který poskytuje mechanickou stabilitu a odolnost vůči vysokým teplotám během výrobních procesů. Vývody těchto součástek jsou opatřeny niklovou vrstvou, jejíž teplota tání činí 1453 °C. Tato vrstva je klíčová pro kvalitní pájení, protože umožňuje pevné spojení s tištěným spojem bez rizika poškození součástky. Použití keramického podkladu a niklové vrstvy přispívá k dlouhé životnosti a spolehlivosti SMD součástek v různých aplikacích.
Typy SMD součástek a jejich základní vlastnosti
Mezi nejčastější typy SMD součástek patří rezistory, kapacitory a induktory. Rezistory SMD se využívají pro regulaci proudu, kapacitory pro ukládání elektrického náboje a induktory pro vytváření magnetického pole v obvodu. Tyto komponenty mají kompaktní rozměry a jsou navrženy tak, aby odolaly teplotě pájení bez ztráty parametrů. SMD technologie umožňuje vysokou spolehlivost a přesnost elektrických hodnot, což je zásadní pro moderní elektronická zařízení. Pro správnou identifikaci hodnot slouží katalog SMD součástek a značení SMD tranzistorů, diod i dalších prvků.
Key takeaways:
- SMD součástky mají keramický podklad a niklové vývody s teplotou tání 1453 °C
- Kvalitní niklová vrstva je nezbytná pro bezpečné a spolehlivé pájení
- Rezistory, kapacitory a induktory jsou základní typy SMD součástek s různými elektrickými vlastnostmi
- Značení SMD součástek umožňuje přesnou identifikaci hodnot a typů komponent

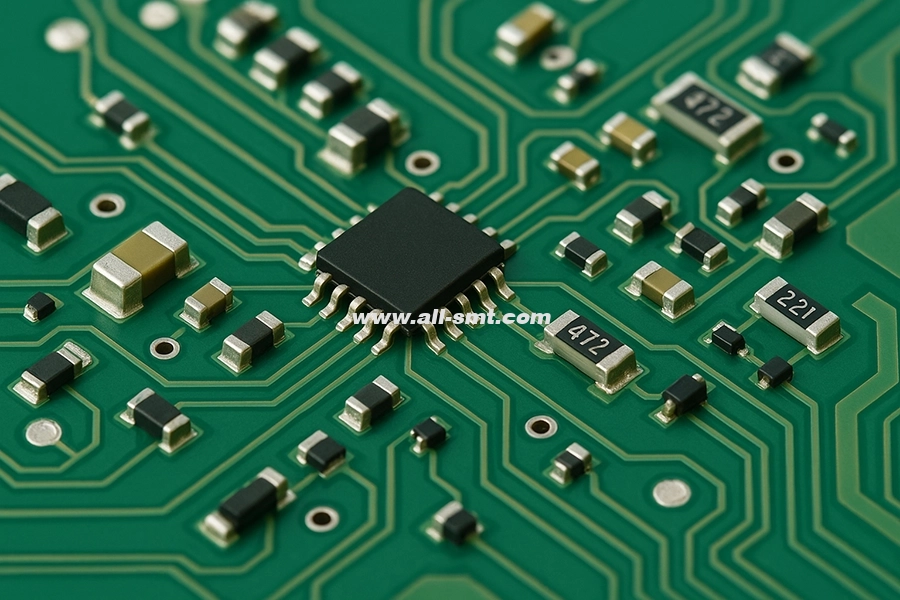

Jak číst a interpretovat značení SMD součástek
Pro správnou identifikaci SMD součástek je nezbytné porozumět jejich značení a kódování. Každý typ součástky – rezistor, kondenzátor, dioda, tranzistor či integrovaný obvod – používá specifické kódování, které umožňuje rychlou orientaci v hodnotách a parametrech. Níže najdete přehled základních pravidel a praktických příkladů pro čtení kódů.
Značení rezistorů a kondenzátorů
Rezistory v SMD provedení se nejčastěji označují pomocí trojmístného čísla, které vyjadřuje jejich odpor v ohmech. První dvě číslice představují základní hodnotu, třetí číslice pak počet nul. Například kód „103“ znamená 10 000 Ω (10 kΩ), protože 10 následované třemi nulami je 10 000. U některých vysokohodnotových rezistorů se používá i čtyřmístný kód pro přesnější určení hodnoty.
Kondenzátory často nemají přímo kódovanou kapacitu čísly na pouzdře, protože jejich hodnoty bývají velmi malé a citlivé. Místo toho se využívá barevných nebo číselných kódů, případně katalogové označení, jež je třeba hledat v datasheetu výrobce. Hodnoty v pikofaradech (pF), nanofaradech (nF) či mikrofaradech (μF) pak určuje katalog SMD součástek.
| Typ součástky | Příklad značení | Význam kódu |
|---|---|---|
| Rezistor | 103 | 10 kΩ (10 000 Ω) |
| Kondenzátor | 104 | 100 nF (10×10^4 pF) |
| Kondenzátor | C3216 | Výrobní kód, nutné katalogové ověření |
Značení diod a tranzistorů
Diodové a tranzistorové SMD součástky používají dvoupísmenné nebo kombinované alfanumerické kódy, které identifikují typ a vlastnosti součástky podle výrobcem přidělených standardů. Dioda může být označena například jako „1N“ následované číslem, ale u SMD variant se častěji setkáte s krátkými kódy jako „AA“, „BA“ apod., které je nutné vyhledat v katalogu.
Tranzistory zase používají specifické značení, jež kombinuje písmena a čísla pro identifikaci typu (NPN, PNP, MOSFET) a parametrů jako maximální proud či napětí. Značení SMD tranzistorů často vychází z katalogů a standardů JEDEC, které usnadňují identifikaci, ale přesný význam kódu bývá dostupný pouze ve výrobních datasheetech.
- Dvoupísmenné kódy identifikují základní typ diody nebo tranzistoru
- Katalog SMD součástek je nezbytný pro správnou interpretaci
- Kódy se liší podle výrobce a typu pouzdra
Značení integrovaných obvodů (IO)
Integrované obvody v SMD technologii mají označení, které kombinuje výrobní kód, typ obvodu a často i výrobce. Značení většinou sestává z kombinace písmen a číslic, přičemž některé části kódu odpovídají standardům JEDEC, zatímco jiné jsou specifické pro konkrétního výrobce.
Například značení „LM358“ označuje populární operační zesilovač, přičemž prefix „LM“ je registrovanou značkou Texas Instruments. Další části kódu mohou zahrnovat výrobní sérii, datum výroby nebo typ pouzdra SMD. Pro přesnou identifikaci je tedy nutné konzultovat katalog SMD součástek nebo datasheet konkrétního výrobce.
| Příklad kódu | Význam | Poznámka |
|---|---|---|
| LM358 | Operační zesilovač, TI | Standardní značení |
| ATMEGA328P | Mikrořadič firmy Atmel (Microchip) | Kompletní identifikace IO |
| MCP1700 | Regulátor napětí, Microchip | Kód výrobce a typ |
Tip: Častá chyba při čtení značení SMD součástek spočívá v zaměňování podobných kódů mezi různými typy součástek. Proto se doporučuje vždy ověřit kód v katalogu nebo datasheetu, zejména u integrovaných obvodů a tranzistorů, kde rozdíly mohou být kritické.
Podrobnější informace o standardech a technologiích povrchové montáže (SMD) naleznete na stránce Wikipedia – Povrchově montovaná součástka.
Velikosti a standardy SMD pouzder
SMD pouzdra se vyrábějí v přesně definovaných velikostech, které zajišťují kompatibilitu s automatizovanými montážními procesy a usnadňují identifikaci součástek podle katalogových údajů. Standardizace rozměrů probíhá podle norem JEDEC a IPC, což umožňuje jednotné značení SMD součástek v elektronice a usnadňuje jejich zařazení v katalogu SMD součástek. Velikosti SMD pouzder se označují kódy, které vyjadřují rozměry v palcích, například 0603 znamená 0,06″ × 0,03″. Tento formát značení představuje základní přehled, jak číst značení SMD a zároveň vypovídá o fyzických vlastnostech součástek.
Typické velikosti a jejich rozměry v milimetrech a palcích jsou:
| Velikost pouzdra | Rozměr v palcích | Rozměr v milimetrech |
|---|---|---|
| 0402 | 0,04″ × 0,02″ | 1,0 mm × 0,5 mm |
| 0603 | 0,06″ × 0,03″ | 1,6 mm × 0,8 mm |
| 0805 | 0,08″ × 0,05″ | 2,0 mm × 1,25 mm |
| 1206 | 0,12″ × 0,06″ | 3,2 mm × 1,6 mm |
Velikost 0603 patří mezi nejpoužívanější díky vyváženému poměru rozměrů a snadné montáži. Menší pouzdro 0402 se využívá tam, kde hraje roli úspora místa na plošném spoji, ale jeho manipulace vyžaduje preciznější přístup v rámci SMT technologie. Naopak větší rozměry jako 0805 a 1206 poskytují lepší mechanickou pevnost a jednodušší identifikaci kódů na součástkách, což ocení zejména při ruční opravě nebo kontrole.
Význam zkratky SMD a jejich vlastnosti
Zkratka SMD (Surface-Mount Device) označuje součástky určené pro povrchovou montáž, které mají kompaktní rozměry a specifické SMD pouzdra. Tyto vlastnosti umožňují vyšší hustotu osazení elektronických desek a zlepšují elektrické parametry díky kratším spojům. Správná identifikace SMD součástek podle kódů a velikostí pouzder je klíčová pro správnou funkci a kompatibilitu v elektronických obvodech.
Odborná rada: Při práci s menšími pouzdry, například 0402, je nutné používat odpovídající pinzetu a lupy, protože nesprávná manipulace může vést k poškození součástky nebo nesprávnému osazení. Naopak větší pouzdra se hodí pro začátečníky nebo při opravách, kde je potřeba lepší viditelnost kódů SMD součástek.
Balení, manipulace a skladování SMD součástek
SMD součástky jsou standardně baleny v antistatických kotoučích, které mají nejčastěji průměr 178 mm nebo 330 mm. Tento rozměr kotouče zajišťuje kompatibilitu s automatizovanými montážními stroji a zároveň chrání komponenty před elektrostatickým výbojem, který by mohl poškodit jejich citlivé polovodičové prvky. Pásky, do kterých jsou součástky vloženy, mají krok posuvu 4 mm, což odpovídá vzdálenosti mezi jednotlivými součástkami. Pro správné zavedení pásky do výrobního zařízení musí obsahovat alespoň 5 cm dlouhou zaváděcí část a minimálně 45 cm krycí pásku, která drží součástky na místě.
Manipulace se SMD součástkami vyžaduje zvýšenou opatrnost, protože jejich malé rozměry a křehkost vyžadují použití vhodných pinzet a antistatických pomůcek. Při přepravě a skladování je nutné zajistit, aby balení zůstalo neporušené a aby byly součástky chráněny proti vlhkosti a prachu. Nevhodné skladování může vést k degradaci vlastností součástek, například oxidaci kontaktů nebo změně elektrických parametrů.
Časté chyby při čtení značení SMD součástek a jak se jim vyhnout zahrnují například nesprávnou interpretaci kódů na malých pouzdrech nebo zaměnění značení smd tranzistorů za značení smd diod. Proto je vhodné mít po ruce aktuální katalog SMD součástek, který obsahuje přehled a vysvětlení kódů včetně rozlišení typů a hodnot.
Pro správné skladování a manipulaci doporučuji:
- Uchovávat součástky v originálních antistatických kotoučích s neporušenou páskou
- Dodržovat doporučené rozměry kotoučů a pásky pro kompatibilitu s montážními stroji
- Používat antistatické pomůcky při manipulaci, aby nedošlo k elektrostatickému poškození
- Skladovat součástky v suchém, čistém prostředí s kontrolou vlhkosti
- Pravidelně kontrolovat značení smd a porovnávat je s katalogem pro správnou identifikaci
Správná manipulace a skladování SMD součástek významně ovlivňují jejich funkčnost a životnost, proto je nezbytné věnovat těmto aspektům odpovídající pozornost. Identifikace SMD součástek pomocí kódů a značení je základním krokem pro efektivní využití v elektronických zařízeních.
Proces montáže SMD součástek na desky plošných spojů
Montáž SMD součástek na desky plošných spojů kombinuje vysokou přesnost s efektivitou automatizace, přičemž některé úkony vyžadují i pečlivou ruční práci. Správné osazení a pájení ovlivňuje funkčnost celého zařízení, proto je zásadní rozumět technologii pick-and-place, vlastnostem pouzder i specifikům pájení reflow.

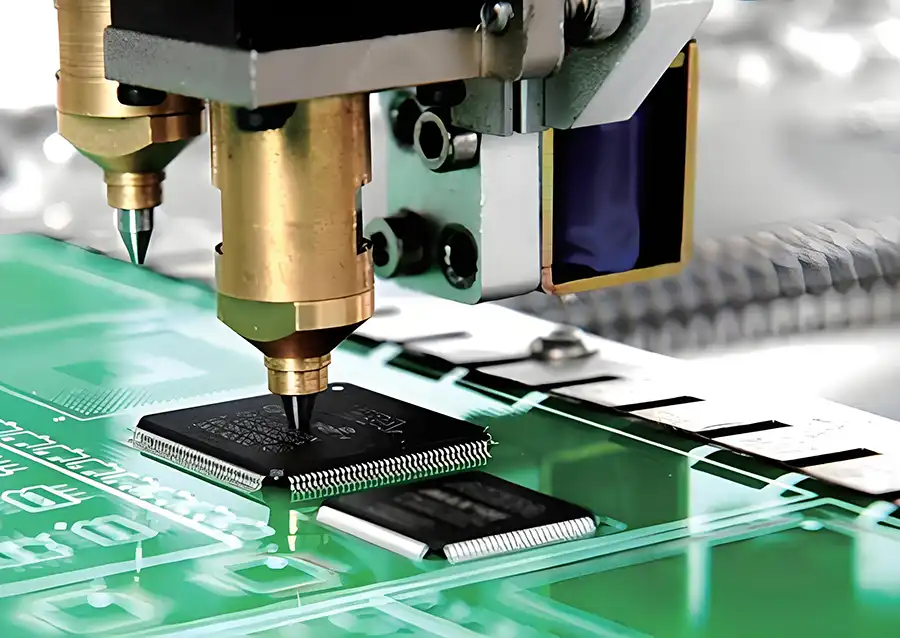

Automatizovaná montáž pomocí pick-and-place strojů
Pick-and-place stroje představují jádro moderní montáže SMD součástek. Tyto automatizované přístroje dokážou osadit součástky s přesností ±0,01 mm, což je nezbytné zejména pro malé rozměry pouzder jako 0402 nebo menších. Rychlost montáže přesahuje 100 000 součástek za hodinu, což výrazně zvyšuje výrobní kapacitu a snižuje chybovost oproti ruční práci. Přesná identifikace SMD součástek a správné čtení kódů smd součástek umožňují efektivní řazení a umístění podle výrobního plánu. Správná kalibrace stroje a použití kvalitního katalogu SMD součástek s vysvětlením kódů jsou klíčové pro eliminaci chyb během procesu.
Ruční pájení a jeho náročnosti
Ruční pájení se běžně využívá u větších pouzder, například 1206, kde je manipulace jednodušší a vizuální kontrola snadnější. Malá pouzdra 0402 a menší jsou pro ruční pájení velmi náročná kvůli minimálním rozměrům a hustotě osazení. V takových případech je nutné profesionální vybavení včetně lupy a jemných pájecích hrotů s teplotní regulací. Častá chyba při ručním pájení spočívá v přehřátí součástek nebo nedostatečném rozpuštění pájky, což může poškodit součástky a ovlivnit spoj. Znalost značení smd tranzistorů či značení smd diod pomůže správně orientovat součástky při montáži.
Doporučené teplotní profily pájení
Pájení reflow využívá definované teplotní profily, které závisí na typu SMD součástek a použité pájce. Obvykle se profil skládá z fází předohřevu (150-180 °C), náběhu na teplotu tání pájky (230-250 °C) a ochlazení. Správné nastavení teplotního profilu zabraňuje tepelnému poškození součástek a zajišťuje kvalitní spoj. Pro různé SMD pouzdra, například u zenerova dioda smd značení nebo rezistorů, se doporučuje mírně upravit dobu a teplotu v jednotlivých fázích. Dodržování těchto parametrů optimalizuje kvalitu pájení reflow a prodlužuje životnost elektronických sestav.
- přesnost pick-and-place stroje ±0,01 mm je klíčová pro malé součástky
- ruční pájení vhodné především pro větší pouzdra 1206 a větší
- pájení reflow vyžaduje přesný teplotní profil pro každý typ součástek
Tip: Při montáži SMD součástek věnujte pozornost správnému čtení značení smd a kódům smd součástek, aby nedošlo k záměně polarit nebo hodnot, což je běžná příčina funkčních závad.
Dlouhodobá spolehlivost a péče o SMD součástky
Správné skladování SMD součástek výrazně prodlužuje jejich životnost a zajišťuje spolehlivost funkce v elektronických zařízeních. SMD komponenty jsou citlivé na vlhkost a chemické látky, především na sírné sloučeniny uvolňované vulkanizovaným kaučukem. Tyto sloučeniny reagují s kovovými vývody, zejména stříbrnou vrstvou, a vytvářejí sulfid stříbra (Ag2S), který výrazně zhoršuje pájitelnost a elektrickou vodivost spoje. Proto je nezbytné skladovat SMD součástky v suchém prostředí s relativní vlhkostí pod 40 % a vyhýbat se kontaktu s materiály obsahujícími vulkanizovaný kaučuk.
Test pájitelnosti představuje standardní metodu kontroly kvality SMD součástek před montáží. Provádí se na nepájivé masce desky plošných spojů, kde se součástka pokryje pájecí pastou a přetaví v reflow peci. Kvalitní spoj se pozná podle charakteristického tvaru menisku pájky a absence studených spojů či prasklin. Tento test pomáhá odhalit vady povrchových vrstev vývodů a předcházet poruchám během výroby i provozu. Doporučuje se provádět test pájitelnosti pravidelně, zejména u součástek s kovovými vývody bez niklové ochranné vrstvy.
Praktické zásady skladování a péče o SMD součástky:
- Skladujte součástky v antistatických obalech s vlhkostním indikátorem a aktivním sušicím prostředkem (např. křemičitý gel)
- Udržujte skladovací teplotu mezi 15-30 °C a relativní vlhkost vzduchu pod 40 %
- Vyhýbejte se kontaktu s vulkanizovaným kaučukem, který uvolňuje síru reagující se stříbrnou vrstvou vývodů
- Provádějte pravidelné testy pájitelnosti na nepájivé masce, aby se ověřila kvalita povrchových vrstev a pájecích vlastností
- Uchovávejte aktuální katalog SMD součástek pro rychlou identifikaci podle standardních kódů (např. JEDEC, IPC) a správné rozlišení značení SMD tranzistorů, diod, rezistorů a kondenzátorů
- Věnujte zvýšenou pozornost správné identifikaci hodnoty a typu součástek podle kódů, aby nedošlo k chybné montáži nebo záměně komponent
Tip: Při identifikaci hodnoty SMD kondenzátorů a rezistorů je klíčové znát pravidla čtení kódů, které často uvádějí hodnotu v trojmístném formátu (např. 103 = 10 kΩ) a toleranci. Správná interpretace kódů výrazně snižuje riziko nesprávného použití a zajišťuje dlouhodobou spolehlivost elektronických sestav.
Dlouhodobá spolehlivost SMD součástek závisí na důsledném dodržování skladovacích podmínek a pravidelném ověřování pájitelnosti. Pro aplikace s vysokými nároky na spolehlivost doporučuji sledovat také okolní prostředí, aby nedocházelo k působení agresivních chemikálií, které mohou poškodit keramická pouzdra a kovové vývody.
Častá chyba: Nedostatečná kontrola vlhkosti a kontakt s vulkanizovaným kaučukem vede k tvorbě sulfidů na vývodech, což způsobuje špatnou pájitelnost a následné selhání spoje.
Pro koho se to hodí vs pro koho NE: Péče o skladování a testování pájitelnosti je klíčová pro výrobce a servisní střediska elektroniky s vysokými nároky na spolehlivost. Pro hobby projekty s krátkodobým provozem může být náročnost těchto opatření méně kritická, avšak i zde platí základní pravidla skladování pro zajištění funkčnosti součástek.
Časté dotazy k vlastnostem a značení SMD součástek
Otázka: Co jsou to SMD součástky?
SMD (Surface-Mount Device) jsou elektronické součástky určené k povrchové montáži na desky plošných spojů bez průchozích otvorů, což umožňuje vyšší hustotu osazení a miniaturizaci elektroniky.
Otázka: Co znamená značení SMD rezistorů?
Značení SMD rezistorů je obvykle trojmístný kód, například „103“ znamená 10 kΩ (10 × 10^3 Ω). První dvě číslice udávají základ hodnoty a třetí číslice počet nul.
Otázka: Jak zjistit hodnotu SMD kondenzátoru?
Hodnota SMD kondenzátoru se určuje podle tří- nebo čtyřmístného kódu, který vyjadřuje kapacitu v pikofaradech (pF), například „104“ označuje 100 000 pF neboli 0,1 µF.
Otázka: Co znamená zkratka SMT?
SMT (Surface-Mount Technology) označuje technologii povrchové montáže, při níž jsou SMD součástky připevněny přímo na povrch desky plošných spojů bez použití průchozích otvorů.
Otázka: Jaké jsou běžné velikosti SMD pouzder?
Nejčastější velikosti SMD pouzder jsou 0402 (1,0 × 0,5 mm), 0603 (1,6 × 0,8 mm), 0805 (2,0 × 1,25 mm) a 1206 (3,2 × 1,6 mm), přičemž velikost přímo ovlivňuje hodnoty a výkon součástek.
Otázka: Jaká je přesnost montáže SMD součástek?
Montážní stroje dosahují přesnosti umístění ±0,01 mm, což umožňuje osadit součástky s vysokou hustotou i na malé plochy.
Otázka: Jak skladovat SMD součástky?
SMD součástky je nutné skladovat v suchém prostředí, ideálně v antistatických obalech, aby se zabránilo poškození vlhkostí a elektrostatickým výbojům.
Otázka: Je možné ručně pájet všechny SMD součástky?
Ruční pájení se doporučuje pro větší pouzdra jako 1206, zatímco velmi malé pouzdra (například 0402) vyžadují speciální vybavení a zkušenosti.
Otázka: Jaké materiály se používají pro vývody SMD součástek?
Vývody jsou pokryty niklem a stříbrem, což zajišťuje dobrou vodivost a odolnost vůči oxidaci během pájení.
Otázka: Jaké jsou standardy pro značení SMD součástek?
Výrobci dodržují normy JEDEC a IPC, které stanovují jednotné značení, aby bylo možné snadno identifikovat hodnoty i typy součástek.
Otázka: Jaká je role antistatických pásků při balení SMD součástek?
Antistatické pásky chrání součástky před elektrostatickým výbojem. Standardní průměry kotoučů jsou 178 mm nebo 330 mm, s krokem posuvu 4 mm.
Otázka: Proč je důležitá správná manipulace se SMD součástkami?
Nesprávná manipulace může poškodit jemné vývody nebo způsobit kontaminaci povrchu, což snižuje kvalitu pájení a spolehlivost elektroniky.
Otázka: Jaký je rozdíl mezi SMD a THT součástkami?
SMD součástky jsou určeny pro povrchovou montáž přímo na desku, zatímco THT (Through-Hole Technology) používá vývody procházející otvory v desce.
Otázka: Jak identifikovat velmi malé SMD součástky?
Identifikace malých součástek, například velikosti 01005, vyžaduje použití lup nebo mikroskopů a znalost specifických kódů a katalogů SMD součástek.
Otázka: Jak dlouho mohou SMD součástky skladovat bez ztráty kvality?
Při správném skladování v suchu a bez škodlivých látek zůstávají SMD součástky použitelné po dobu několika let bez významné ztráty kvality pájení.
Časté chyby při čtení značení SMD součástek a jak se jim vyhnout
Častou chybou je nesprávné rozlišení kódů, například zaměnění hodnot rezistorů a kondenzátorů. Doporučuji vždy ověřit kód v katalogu a zohlednit velikost pouzdra, protože stejný kód může mít odlišný význam podle typu součástky.
Tip: Pro koho se značení SMD hodí nejvíce, jsou elektronici a servisní technici, kteří potřebují rychlou identifikaci hodně malých součástek. Pro amatéry bez mikroskopu a katalogů může být čtení velmi malých kódů složité až nemožné.
