Princip činnosti a schéma zapojení relé v elektrotechnice

Relé funguje jako elektromechanický spínač, který pomocí slabého řídicího proudu ovládá silový okruh s mnohem vyšším napětím. Pochopení principu relé a stykače vám umožní bezpečně automatizovat spínání spotřebičů a efektivně chránit citlivé ovládací prvky v každém elektrickém obvodu.

Princip činnosti relé v elektrotechnice

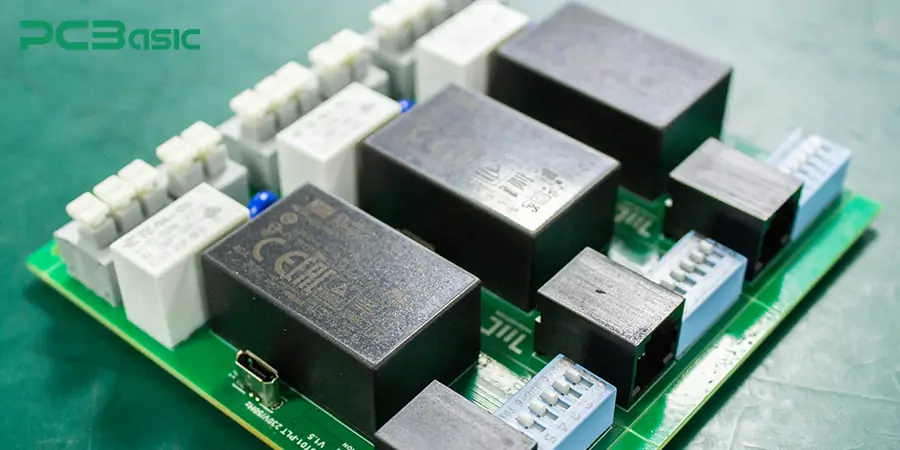

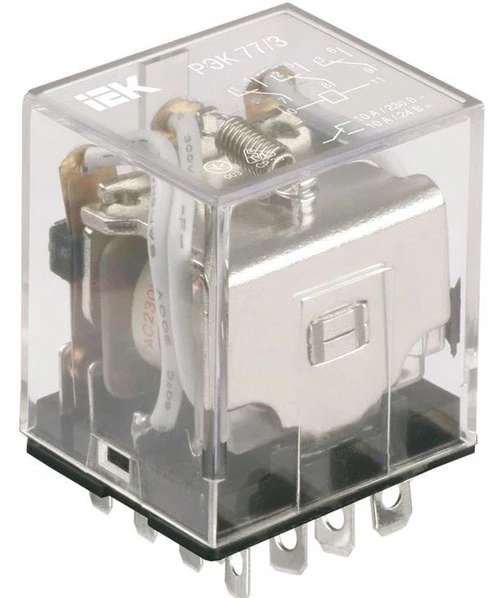

Relé je elektromechanické zařízení, které využívá elektromagnetický princip k dálkovému ovládání elektrických obvodů pomocí malého řídicího signálu. Po přivedení napětí na elektromagnetickou cívku vzniká magnetické pole, které přitáhne kovovou kotvu relé a mechanicky sepne nebo rozepne spínací kontakty v silovém obvodu.

Jak relé využívá elektromagnetické pole k přepínání kontaktů?

Relé funguje na základním principu elektromagnetického pole, které vzniká na cívce po přivedení napětí v rozsahu 12 až 24 V DC. Toto magnetické pole okamžitě přitahuje kovovou kotvu, čímž dochází k fyzickému pohybu a změně stavu spínacích kontaktů. Tento mechanismus umožňuje bezpečně ovládat průchod elektrického proudu až do hodnoty 10 A při napětí 250 V AC. Zatímco u klasického elektromechanického typu dochází k mechanickému pohybu, u zařízení jako je SSR relé princip spočívá v bezkontaktním spínání pomocí polovodičových prvků, jako jsou TRIAC nebo MOSFET. Pokud hledáte rozdíl mezi relé a stykačem, princip činnosti je velmi podobný, ovšem stykače jsou konstruovány pro výrazně vyšší zátěže a spínání velkých výkonů v průmyslových aplikacích.

Jaké jsou hlavní parametry ovlivňující činnost relé?

Při návrhu zapojení musíte vždy zohlednit napájecí napětí cívky, které se u běžných komponent pohybuje v hodnotách 12 až 24 V DC. Dalším kritickým parametrem je maximální spínaný proud, který u standardních relé dosahuje 10 A, a maximální spínané napětí až 250 V AC. Tyto hodnoty určují spolehlivost celého obvodu a zabraňují poškození kontaktů při zátěži.

Odborná rada: Častá chyba při návrhu spočívá v podcenění induktivní zátěže, která může při vypnutí vytvořit napěťovou špičku ničící kontakty. Proto vždy doporučuji použít ochrannou diodu nebo RC člen v blízkosti cívky. Toto relé se hodí pro automatizační projekty a spínání osvětlení, avšak pro extrémně rychlé frekvence spínání není vhodné a je lepší zvolit inteligentní relé nebo polovodičové alternativy.

Na jakém principu funguje relé?

Celý princip relé v elektrotechnice spočívá v galvanickém oddělení řídicí a silové části obvodu. Když cívkou protéká proud, vytvořené magnetické pole přitáhne kotvu, která uzavře nebo přeruší spínací kontakty. Tento princip umožňuje ovládat vysoké napětí a proud pouze malým řídicím signálem, což je základem pro schéma zapojení spínacího relé v téměř každém řídicím systému. Díky jednoduchosti a robustnosti zůstává tento prvek klíčovým komponentem pro automatizaci a spínací techniku.

Otázka: Jaký je rozdíl mezi bistabilním a běžným relé?

Běžné relé vyžaduje pro sepnutý stav trvalé napájení cívky, zatímco bistabilní relé zapojení využívá k udržení stavu mechanickou západku. Díky tomu bistabilní typy šetří elektrickou energii, protože po přepnutí kontaktu již cívka nemusí být pod napětím.

Otázka: Jak se liší princip činnosti proudového relé?

Proudové relé reaguje na překročení definované hodnoty protékajícího proudu, nikoliv pouze na přivedení řídicího napětí na cívku. Tento princip se využívá především v ochranných obvodech pro detekci přetížení nebo zkratu v elektrické síti.

Schéma zapojení běžného elektromagnetického relé

Standardní schéma zapojení běžného elektromagnetického relé využívá pětici kontaktů, které umožňují ovládání silových obvodů pomocí slaboproudého signálu. Podle technické dokumentace, jak uvádí encyklopedie Wikipedia, je princip relé založen na elektromagnetické indukci, kdy cívka relé při průchodu proudu přitáhne kotvu a mechanicky sepne nebo rozepne kontakty. Piny 85 a 86 slouží k napájení cívky, zatímco piny 30, 87 a 87a tvoří silovou část obvodu. Kontakt NO (Normally Open) zůstává v klidovém stavu rozpojený a spíná elektrický obvod až po aktivaci cívky. Naopak kontakt NC (Normally Closed) je v klidovém stavu sepnutý a po aktivaci relé se rozpojí.

Praktický postup zapojení relé do elektrického obvodu vyžaduje přesné dodržení polarity cívky u relé s integrovanou ochrannou diodou. Častá chyba při montáži spočívá v záměně pinů 87 a 87a, což vede k obrácené logice spínání. Toto zapojení se hodí pro běžné automatizační úlohy, zatímco pro aplikace vyžadující vysokou četnost spínání je vhodnější polovodičové relé, jehož princip využívá optočleny namísto mechanických dílů. Na co si dát pozor: při zapojování vždy ověřte maximální proudové zatížení kontaktů, které u běžných typů dosahuje 10 A při 250 V AC. Pokud plánujete instalaci, schéma zapojení spínacího relé si vždy překreslete podle konkrétního typu relé, neboť rozložení pinů se může u výrobců mírně lišit.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Hlavní typy relé a jejich charakteristiky

Výběr správného typu relé závisí na konkrétním účelu použití, požadované rychlosti spínání a frekvenci ovládání obvodu. Níže uvádíme přehled hlavních technologií, které se běžně využívají v moderní elektroinstalaci.

Elektromechanická relé

Tato klasická zařízení fungují na bázi elektromagnetu, který fyzicky přitáhne kotvu a sepne kontakt. Elektromechanická relé jsou standardem pro běžné domácí spotřebiče a řídicí systémy, kde spínací proud obvykle nepřesahuje 10 A. Jejich nespornou výhodou je galvanické oddělení obvodů a vysoká odolnost vůči napěťovým špičkám. Častou chybou při jejich instalaci je podcenění indukční zátěže, která může způsobit opálení kontaktů. Proto u induktivních zátěží vždy doporučuji instalaci ochranné diody nebo RC členu.

Polovodičová relé (SSR)

Pokud hledáte odpověď na otázku, co je polovodičové relé a jak funguje, vězte, že jde o bezkontaktní spínací prvek využívající polovodičové součástky jako TRIAC nebo MOSFET. Polovodičové relé princip spočívá v tichém a extrémně rychlém spínání bez mechanického opotřebení kontaktů. SSR relé princip je ideální pro aplikace s vysokou četností spínání, jako jsou regulace teploty nebo osvětlení. Na rozdíl od mechanických variant však vyžadují chlazení při vyšších proudech, neboť polovodičový přechod produkuje teplo.

Časová relé

Časová relé umožňují zpoždění sepnutí či vypnutí obvodu v rozsahu od 0,07 do 20 sekund. Tato relé popis často zahrnují kombinaci elektromagnetických relé s elektronickým nebo pneumatickým časovačem. Jsou nezbytná pro automatizaci schodišťového osvětlení nebo zpožděné starty motorů v průmyslu.

• Funkce zpožděného přítahu
• Funkce zpožděného odpadu
• Cyklování spínání v nastavených intervalech

Bistabilní relé a jejich použití

Bistabilní relé zapojení je specifické tím, že k udržení stavu sepnuto nebo vypnuto nepotřebuje trvalé napájení ovládací cívky. Stav se mění krátkým elektrickým impulsem, což přináší výraznou úsporu energie v systémech dálkového ovládání osvětlení. Tato relé se hodí pro ovládání světel z více míst pomocí tlačítek, zatímco pro trvalé sepnutí zátěže se nehodí, neboť vyžadují pro každou změnu stavu nový impuls.

Odborná rada: Rozdíl mezi relé a stykačem a jejich princip činnosti spočívá především v dimenzování pro zátěž; zatímco relé ovládá slaboproudé či menší obvody, stykač je konstruován pro spínání vysokých výkonů a motorových zátěží.

Jak správně zapojit relé: krok za krokem

Při práci s elektrickými obvody je preciznost klíčová, protože správné zapojení relé přímo ovlivňuje spolehlivost celého systému. Pro úspěšnou instalaci potřebujete znát schéma zapojení spínacího relé a pochopit, jaký je princip činnosti relé a jeho zapojení v daném obvodu. Základem je vždy bezpečné odpojení zdroje napětí před zahájením jakékoliv manipulace s vodiči, přičemž instalace vyžaduje vertikální umístění s tolerancí náklonu maximálně 10°.

Odborná rada: Před samotným zapojením vždy ověřte maximální proudové zatížení kontaktů relé, aby nedošlo k jejich spečení vlivem příliš vysokého odběru připojeného spotřebiče. Elektromechanická relé standardně spínají proudy do 10 A, zatímco u specifických aplikací může být limit až 16 A.

Následující praktický postup zapojení relé do elektrického obvodu vám pomůže realizovat instalaci bezpečně a funkčně:

1. Identifikace pinů – prostudujte si technický list nebo popis na těle relé, kde piny 85 a 86 značí ovládací cívku, zatímco piny 30, 87 a 87a tvoří spínací kontakty.
2. Připojení cívky – propojte ovládací napětí na piny 85 a 86, přičemž u stejnosměrného napájení musíte striktně dodržet polaritu, pokud je relé vybaveno ochrannou diodou.
3. Zapojení spínacích kontaktů – přiveďte napájený obvod na pin 30 a výstup k zátěži připojte na pin 87, čímž vytvoříte spínací obvod.
4. Kontrola polarity a izolace – zkontrolujte, zda nedošlo k nechtěnému propojení ovládací a silové větve, což by mohlo způsobit zkrat a ohrozit bezpečnost systému.
5. Ověření funkčnosti – po připojení napájení aktivujte obvod a poslouchejte cvaknutí, které potvrzuje mechanickou činnost kotvy relé přitahované elektromagnetickým polem cívky.

Pokud vás zajímá, jak funguje impulsní relé a jak ho zapojit, pamatujte, že toto zařízení vyžaduje pro změnu stavu pouze krátký elektrický impuls do cívky. Tento postup se hodí pro automatizaci osvětlení, ale není vhodný pro aplikace vyžadující trvalé sepnutí po celou dobu přítomnosti řídicího signálu. Zde je častá chyba: záměna pinů 87 a 87a, což vede k obrácené logice spínání, kdy je spotřebič pod proudem v klidovém stavu. Pokud potřebujete ovládat výkony řádově vyšší než 10 A, zvažte princip relé a stykače, kde stykač slouží k bezpečnému spínání velkých proudových zátěží.

Otázka: Jaký je hlavní rozdíl mezi relé a stykačem?

Relé je určeno pro spínání menších proudů a ovládacích obvodů, zatímco stykač je konstruován pro bezpečné spínání vysokých výkonových zátěží. Princip činnosti je u obou založen na elektromagnetu, ale stykač disponuje robustnější konstrukcí kontaktů dimenzovanou na časté spínání velkých proudů.

Otázka: Pro koho se hodí polovodičové relé (SSR)?

SSR relé se hodí pro aplikace vyžadující vysokou spínací frekvenci, tichý provoz a dlouhou životnost bez mechanického opotřebení kontaktů. Naopak se nehodí do prostředí s extrémně vysokými teplotami, kde by mohlo dojít k přehřátí polovodičových prvků bez adekvátního chlazení.

Speciální typy relé a jejich praktické využití

Speciální typy relé rozšiřují možnosti automatizace nad rámec běžného spínání a umožňují sofistikovanou ochranu i řízení elektrických soustav. Pro pochopení těchto prvků je nutné znát jejich specifické principy činnosti a odlišnosti v zapojení.

Proudové relé

Proudové relé funguje jako detekční prvek, který monitoruje protékající proud a při překročení nastavené prahové hodnoty okamžitě rozpojí kontakty. Princip činnosti proudového relé spočívá v porovnávání aktuální hodnoty proudu s nastaveným limitem, čímž zajišťuje ochranu před přetížením nebo zkratem. Častá chyba při zapojení spočívá v nesprávné volbě rozsahu měření, což vede k nežádoucímu vypínání při provozních špičkách. Při instalaci vždy nejprve ověřte jmenovitý proud zátěže v celém pracovním cyklu, abyste předešli poškození kontaktů.

Polovodičové relé (SSR)

Polovodičové relé (SSR) využívá k sepnutí obvodu výkonové polovodičové součástky, jako jsou TRIAC nebo MOSFET, namísto mechanických kontaktů. SSR relé princip spočívá v bezkontaktním spínání, které eliminuje mechanické opotřebení a zajišťuje vysokou rychlost sepnutí. Tato relé jsou ideální pro aplikace s vysokou četností spínání, kde by klasické elektromagnetické relé rychle selhalo. Na co si dát pozor: polovodičová relé vyžadují při vyšších proudech aktivní chlazení a vykazují mírný svodový proud i ve vypnutém stavu.

Bistabilní relé

Bistabilní relé, často označované jako impulsní relé, udržují svůj stav sepnutí či rozepnutí i po odpojení napájecího napětí cívky. Impulsní relé princip využívá vnitřní mechanickou západku, která drží kontakty v dané poloze, čímž dochází k výrazné úspoře energie, protože napětí je potřeba pouze krátkodobě pro změnu stavu. Bistabilní relé zapojení se nejčastěji využívá pro ovládání osvětlení z několika různých míst pomocí paralelně zapojených tlačítek.

Odborná rada: Při rozhodování, jaký prvek zvolit, vnímejte rozdíl mezi relé a stykačem a jejich princip činnosti, kde stykač lépe zvládá vysoké induktivní zátěže a velké proudy, zatímco relé je vhodné pro řídicí obvody. SSR relé princip se hodí pro aplikace s vysokou četností spínání, pro koho se však nehodí, jsou obvody vyžadující dokonalé galvanické oddělení při vysokém napětí, kde je mechanický kontakt spolehlivější.

Otázka: Jaký je hlavní rozdíl mezi impulsním a běžným relé?

Běžné relé vyžaduje pro udržení sepnutého stavu trvalé napájení cívky, zatímco impulsní relé změní stav po krátkém elektrickém impulsu a v této poloze zůstane mechanicky zafixováno. Tato vlastnost umožňuje ovládat světla z více míst pomocí jednoduchých tlačítek bez nutnosti trvalého odběru proudu cívkou.

Otázka: Proč je u polovodičových relé nutné chlazení?

Polovodičové prvky jako TRIAC mají při průchodu proudu přirozený vnitřní odpor, který způsobuje zahřívání součástky. Pokud není teplo odváděno pomocí chladiče, může dojít k tepelnému průrazu polovodiče a trvalému poškození relé.

Časté dotazy k principu činnosti a zapojení relé

Otázka: Jak správně zapojit relé?

Připojte piny cívky 85 a 86 k ovládacímu napětí 12 až 24 V DC, spínací kontakty 30 a 87 k zátěži, případně 87a jako NC kontakt, a vždy zkontrolujte správnou polaritu a funkčnost obvodu.

Otázka: Na jakém principu funguje relé?

Relé funguje na principu elektromagnetického pole vznikajícího v cívce, které přitahuje kotvu a mechanicky mění stav spínacích kontaktů, čímž ovládá elektrický obvod s proudem až 10 A.

Otázka: Jak funguje proudové relé?

Proudové relé detekuje velikost protékajícího proudu v obvodu a při překročení nastavené prahové hodnoty sepne nebo rozepne kontakt, čímž zajišťuje ochranu připojeného zařízení.

Otázka: Jak zapojit impulsní relé?

Impulsní relé vyžaduje krátký elektrický impuls na cívku, který přepne vnitřní mechanismus do opačného stavu, přičemž piny 85 a 86 ovládají cívku a 30 s 87 spínají výstup.

Otázka: Jaké jsou typy kontaktů u relé?

Běžné relé využívá normálně otevřený kontakt (NO), normálně zavřený kontakt (NC) a přepínací kontakt, který propojuje svorky COM a NO nebo NC.

Otázka: Jaké je typické napětí cívky relé?

Nejčastěji se v praxi setkáte s cívkami navrženými pro pracovní napětí 12 V nebo 24 V DC.

Otázka: Jaký maximální proud může spínat běžné relé?

Standardní elektromechanická relé používaná v běžných aplikacích spínají elektrický proud obvykle do hodnoty 10 A.

Otázka: Co je polovodičové relé (SSR)?

Polovodičové relé (SSR) představuje elektronické zařízení bez pohyblivých částí, které využívá ke spínání obvodu součástky jako TRIAC nebo MOSFET, což zajišťuje vysokou rychlost a tichý chod.

Otázka: Jaké jsou výhody časových relé?

Časová relé umožňují přesné nastavení zpoždění sepnutí nebo rozepnutí v rozsahu od 0,07 do 20 sekund, což rozšiřuje možnosti automatizace řízení.

Otázka: Co je bistabilní relé?

Bistabilní relé drží svůj stav kontaktů i po odpojení napájení z cívky, čímž výrazně šetří elektrickou energii v aplikacích, kde není žádoucí trvalý odběr proudu.

Otázka: Jaké jsou nejčastější chyby při zapojení relé?

Častá chyba spočívá v záměně pinů cívky, zanedbání polarity u stejnosměrných obvodů a překročení maximální povolené proudové zatížitelnosti kontaktů relé.

Otázka: Jak se chránit proti přepětí v relé?

Při instalaci doporučuji použít varistory nebo ochranné diody paralelně k cívce, což účinně tlumí napěťové špičky a výrazně prodlužuje životnost kontaktů.

Otázka: Kde se používají relé v průmyslu?

Relé nacházejí uplatnění v automatizaci strojních zařízení, řízení čerpadel a bezpečnostních systémech, kde spínají zátěže do 10 A a napětí do 250 V.

Otázka: Jaký je rozdíl mezi relé a stykačem?

Hlavní rozdíl mezi relé a stykačem a jejich princip činnosti spočívá v dimenzování; relé spíná menší proudy do 10 A, zatímco stykače jsou určeny pro vysoké průmyslové proudy.

Otázka: Jaký je pracovní teplotní rozsah relé?

Standardní provozní teplota pro většinu relé se pohybuje v rozmezí od -20 °C do +50 °C, což pokrývá běžné vnitřní i venkovní prostředí.

Otázka: Jak zapojit inteligentní relé?

Inteligentní relé se zapojuje podle konkrétního návodu výrobce, často vyžaduje programování digitálních vstupů, přičemž se vždy dodržují základní zásady pro napájení cívky a spínání zátěže.

Otázka: Co je impulsní relé?

Jedná se o speciální typ relé, které při každém krátkém impulzu změní stav svých kontaktů a využívá se zejména pro dálkové ovládání osvětlení z více míst.

Otázka: Jaké jsou výhody polovodičových relé oproti elektromechanickým?

Polovodičové relé princip využívá k rychlému spínání, je zcela tiché a netrpí mechanickým opotřebením, avšak vyžaduje pozornost při dimenzování vzhledem k citlivosti na teplo.

Otázka: Jak funguje elektromagnetická cívka v relé?

Při průchodu elektrického proudu cívkou vzniká magnetické pole, které přitáhne kovovou kotvu a tím mechanicky sepne nebo rozepne elektrické kontakty.

Otázka: Jaké jsou bezpečnostní zásady při zapojení relé?

Před zahájením prací vždy odpojte napájení, důsledně dodržujte schéma zapojení spínacího relé a nikdy nepřekračujte maximální povolené napěťové a proudové parametry.

Otázka: Jaký je přepínací mechanismus u relé?

Přepínací mechanismus využívá pohyblivou kotvu, která mechanicky propojuje společný kontakt s NO nebo NC svorkou podle aktuálního stavu elektromagnetického pole cívky.

Otázka: Jak se ověřuje správná funkce relé?

Funkčnost relé popis ověříte přivedením nominálního napětí na cívku a následným změřením průchodu proudu na spínacích kontaktech pomocí multimetru v režimu testu kontinuity.
