Bezpečné spojení dvou kabelů: Kompletní návod krok za krokem

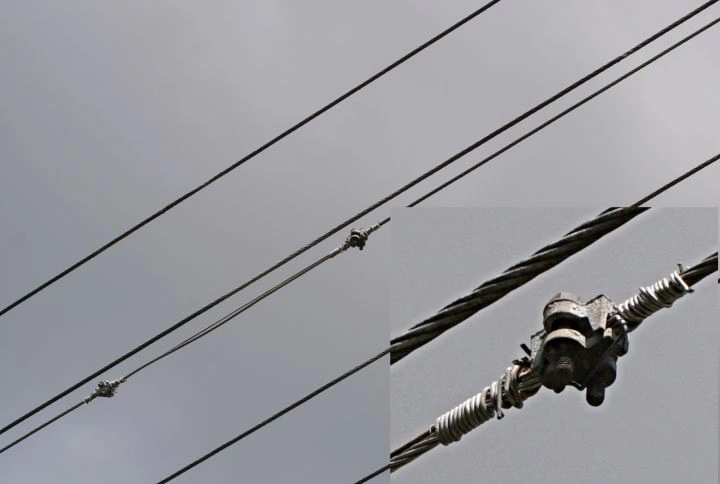

Bezpečné spojení dvou elektrických vodičů vyžaduje precizní odizolování kabelu a volbu správné spojovací metody podle typu instalace. Ať už zvolíte rychlou svorku Wago, trvanlivé pájení kabelů nebo profesionální krimpování vodičů, klíčem k dlouhé životnosti spoje je pevný kontakt a kvalitní izolace.

Jak bezpečně připravit kabely na spojení

Pro bezpečné spojení dvou elektrických kabelů je klíčová přesná příprava vodičů, která zajistí nízký přechodový odpor a dlouhodobou stabilitu spoje. Pokud hledáte návod, jak správně spojit dva elektrické kabely krok za krokem, začněte vždy kontrolou stavu izolace a následným odizolováním na přesnou délku. Správné odizolování kabelu je základem pro pevný kontakt ve svorce, přičemž se vyhněte metodám jako je pájení kabelů nebo krimpování vodičů, pokud pro ně nemáte odpovídající certifikované vybavení a prostor.

Postup přípravy vodičů před instalací

1. Odstranění vnější izolace – pomocí odizolovacího nože nebo kleští odstraňte 30 až 50 mm vnějšího pláště kabelu tak, abyste nepoškodili barevnou izolaci jednotlivých žil.
2. Měření délky vodiče – přiložte konec žíly k měřítku na zadní straně svorky Wago 221, které vyžaduje přesné odizolování 11 mm pro optimální vodivost.
3. Odizolování konce žíly – odstraňte izolaci v délce 10 mm u staršího typu svorky Wago 222 nebo 11 mm u moderní verze Wago 221, čímž zajistíte správné dosednutí měděného jádra.

Odborná rada: Častá chyba spočívá v příliš dlouhém odizolování, kdy odhalená měď vyčnívá ze svorky a zvyšuje riziko zkratu. Tato příprava je vhodná pro běžné elektroinstalace v domácnosti, zatímco pro průmyslové aplikace s vysokými vibracemi doporučuji vždy konzultaci s projektantem. Bezpečnost práce s elektřinou vyžaduje, aby každý vodič byl čistý a bez známek oxidace předtím, než jej vložíte do svorky.

Jak použít svorkovnice Wago pro spojení kabelů

Použití pružinových svorek představuje nejrychlejší a nejspolehlivější způsob, jak spojit dva elektrické kabely krok za krokem bez rizika uvolnění spoje. Tento systém eliminuje potřebu pájení kabelů nebo náročného krimpování vodičů, čímž výrazně zvyšuje bezpečnost práce s elektřinou v domácích instalacích.

Jak fungují svorkovnice Wago 221 a 222 při spojování kabelů?

Svorkovnice Wago 221 a 222 využívají pro upevnění vodiče integrovaný mechanismus s páčkou, který nahrazuje klasické šroubování. Pokud vás zajímá, jak na spojení dvou kabelů doma, tyto komponenty vám zajistí trvalý kontakt díky tlaku pružiny na měděné jádro. Svorka Wago 221 je navržena pro průřez vodiče v rozsahu 0,14 až 4 mm², zatímco starší model Wago 222 pokrývá rozsah 0,14 až 2,5 mm². Princip fungování je shodný: páčka se nadzvedne pro uvolnění svěrné pružiny, do otvoru se zasune odizolovaný vodič a následně se páčka spustí pro pevné uchycení. Tento spoj je mechanicky stabilní a odolný vůči vibracím, což je klíčové pro dlouhodobou bezpečnost. Pro náročnější instalace doporučuji využít držák svorky, který zajišťuje stabilitu spoje přímo v elektroinstalační krabici.

Jak postupovat krok za krokem při použití svorkovnic Wago?

Tento návod na spojení kabelů vám pomůže vytvořit bezpečný spoj během několika vteřin. Dodržení správné délky odizolování kabelu je naprosto zásadní pro dokonalý kontakt uvnitř svorky.

1. Odizolování vodiče – odstraňte izolaci v délce přesně 11 mm pro svorku Wago 221 nebo 10 mm pro Wago 222.
2. Otevření svorky – nadzvedněte oranžovou páčku do svislé polohy, čímž uvolníte vnitřní pružinový mechanismus.
3. Zasunutí vodiče – vložte odizolovaný konec měděného vodiče až na doraz do připraveného otvoru svorky.
4. Uzavření spoje – spusťte páčku zpět do původní polohy, čímž vodič pevně zafixujete.
5. Kontrola spoje kabelu – zatáhněte za vodič a ověřte, zda je pevně uchycen a měděná část není mimo svorku.

Odborná rada: Častá chyba spočívá v příliš dlouhém nebo krátkém odizolování vodiče, což může vést k obnažení živé části nebo nedostatečnému kontaktu. Svorky Wago se hodí pro pevné instalace v krabicích, avšak pro venkovní použití s rizikem vlhkosti nejsou bez dodatečného krytí vhodné.

Alternativní metody spojování kabelů: pájení, krimpování, šroubové svorky

Jaké jsou základní metody spojování kabelů?

Pro profesionální elektroinstalace i domácí opravy existuje několik osvědčených postupů, jak správně spojit dva vodiče. Zatímco moderní svorka Wago představuje nejrychlejší řešení s minimálními nároky na speciální nástroje, tradiční metody jako pájení kabelů nebo krimpování vodičů poskytují vysokou mechanickou odolnost. Pájení vyžaduje kvalitní páječku a cvik, neboť špatně prohřátý spoj vede k vysokému přechodovému odporu. Krimpování vodičů zase vyžaduje specifické krimpovací kleště pro vytvoření trvalého mechanického sevření dutinky na drátu. Šroubové svorky zůstávají klasikou pro svou pevnost, ale jejich instalace je časově náročnější a vyžaduje přesné dotažení.

• Pájení: vhodné pro jemné vodiče a specifické elektronické komponenty, vyžaduje páječku a cín.
• Krimpování: ideální pro zakončování lankových vodičů dutinkami, vyžaduje krimpovací kleště.
• Šroubové svorky: spolehlivé pro pevné instalace, vyžadují pravidelnou kontrolu spoje kabelu a dotažení šroubů.

Jak spojit kabely pájením, krimpováním a šroubovými svorkami?

Pájení kabelů vyžaduje precizní odizolování kabelu v délce cca 10 až 15 mm a následné zahřátí vodičů páječkou, na které se následně nanese cín. Častá chyba: nedostatečné prohřátí vodiče vede ke studenému spoji, který časem oxiduje a ztrácí vodivost. Při krimpování vodičů vložte odizolovaný konec do dutinky odpovídajícího průřezu vodiče a pomocí krimpovacích kleští vytvořte pevný tvarový spoj. Šroubové svorky vyžadují správné zasunutí vodiče do svorkovnice a důkladné dotažení šroubu, aby nedošlo k vytažení drátu nebo přehřívání spoje.

Odborná rada: Bezpečnost práce s elektřinou vyžaduje, aby všechny spoje byly mechanicky pevné a izolované. Metody pájení se hodí pro trvalé spoje v elektronice, zatímco krimpování je vhodné pro silové rozvody. Šroubové svorky se nehodí pro vibrující prostředí, kde hrozí jejich povolení. Pro koho se tato metoda hodí vs pro koho NE: Profesionální krimpování je vhodné pro každého, kdo pracuje s lankovými vodiči, ale pro běžné domácí spojování kabelů CYKY je mnohem efektivnější a bezpečnější zvolit bezšroubovou svorku Wago, která nevyžaduje žádné speciální nástroje kromě odizolování vodiče. Pokud pracujete s průřezem vodiče nad 2,5 mm2, vždy ověřte maximální proudovou zatížitelnost zvolené svorky.

Bezpečnostní opatření při spojování kabelů

Bezpečnost práce s elektřinou začíná důsledným vypnutím napájení v příslušném jističovém okruhu. Před zahájením jakékoliv manipulace, ať už jde o krimpování vodičů nebo odizolování kabelu, musíte ověřit absenci napětí zkoušečkou. Kontrola napětí potvrzuje vypnutí obvodu a chrání vás před zásahem elektrickým proudem. Při práci s kabely typu CYKY 4×10 nebo běžnými rozvody 220V vždy používejte nářadí s certifikovanou izolací rukojetí.

• Vypněte hlavní jistič daného elektrického obvodu.
• Používejte ochranné pracovní pomůcky, zejména izolační rukavice.
• Ověřte stav napětí dvoupólovou zkoušečkou.
• Pracujte pouze s nepoškozeným nářadím s izolovanými rukojeťmi.

Tip: Před spojením vždy vizuálně zkontrolujte celistvost izolace vodičů. Častá chyba spočívá v příliš dlouhém odizolování kabelu, což vede k odkrytí živých částí mimo svorku Wago a zvyšuje riziko zkratu.

Tento návod na spojení kabelů se hodí pro běžnou údržbu elektroinstalace v domácnosti. Pro práci na hlavních domovních rozvodech nebo při instalaci silových kabelů CYKY 4×10 však doporučuji přizvat kvalifikovaného elektrotechnika s příslušným oprávněním.

Jak zkontrolovat kvalitu spoje a ošetřit kabel

Každé spojení elektrických vodičů vyžaduje pečlivou kontrolu, aby se předešlo přehřívání nebo zkratu. Pokud vás zajímá, jak správně spojit dva vodiče elektrického proudu, musíte po dokončení prací vždy prověřit stabilitu celého systému. Kontrola spoje kabelu je klíčová zejména u pevných instalací, jako je CYKY 4×10, kde hrozí riziko uvolnění vlivem vibrací nebo tepelné roztažnosti.

Při práci s napětím 220V dbejte na maximální bezpečnost práce s elektřinou. Pokud hledáte nejlepší způsob spojení dvou kabelů doma, doporučuji využít moderní metody, které minimalizují lidskou chybu.

1. Mechanická zkouška – tahem za oba konce kabelů ověřte, zda vodiče pevně drží ve svorce Wago nebo jiném konektoru.
2. Měření vodivosti – pomocí multimetru nastaveného na režim zvukové signalizace ověřte, že spoj vede proud bez přerušení.
3. Izolace spoje – pro zajištění mechanické pevnosti a ochrany proti korozi použijte kvalitní izolační pásku nebo smršťovací bužírku.
4. Vizuální kontrola – ujistěte se, že nikde nevyčnívá odizolování kabelu, které by mohlo způsobit nechtěný dotyk s okolními kovovými částmi.

Odborná rada: Častá chyba spočívá v použití nekvalitní izolační pásky, která vlivem teploty časem ztrácí lepivost. Pro trvalé venkovní instalace vždy preferujte smršťovací bužírku s vnitřním lepidlem, která vytvoří hermetické uzavření spoje. Tento postup se hodí pro kutily opravující domácí rozvody, ale není vhodný pro neodborné zásahy do hlavních rozvaděčů pod napětím.

Specifika spojování různých typů vodičů a průřezů

Volba správné metody spojení závisí především na materiálu jádra a celkovém průřezu vodiče, neboť tyto faktory určují dlouhodobou stabilitu spoje. Při práci s elektroinstalací vždy dbejte na bezpečnost práce s elektřinou a používejte pouze certifikované spojovací prvky.

Spojování měděných vodičů

Pro měděný vodič jsou standardem svorky typu Wago, které zajišťují trvalý přítlak bez nutnosti údržby. Odizolování kabelu provádějte v délce 11 mm, aby vodič v konektoru pevně seděl a nedocházelo k přechodovým odporům. V domácích podmínkách se vyhněte metodám jako pájení kabelů, které v pevných instalacích podléhá únavě materiálu. Správná kontrola spoje kabelu po instalaci zajistí, že vodič nevyklouzne.

Spojování hliníkových vodičů

Hliníkový vodič vyžaduje speciální svorky naplněné kontaktní pastou, která brání vzniku oxidace. Tento jev jinak zvyšuje přechodový odpor a může vést k přehřívání spoje. Pro hliník je doporučeno odizolování kabelu v délce 13 mm. Pokud řešíte, jak spojit kabel CYKY 4×10, vždy volte prvky určené přímo pro daný průřez vodiče.

Odborná rada: Častá chyba při spojování dvou kabelů je kombinace hliníku a mědi přímo v jedné svorce bez ochranné pasty, což způsobuje elektrochemickou korozi. Pro koho se tento postup hodí: pro zkušené kutily s vybavením. Pro koho NE: pro naprosté laiky bez zkoušečky napětí, kteří nemají zkušenosti s přípravou vodičů pod napětím.

Časté dotazy

Jak dlouho trvá spojení kabelů pomocí svorek Wago?

Spojení kabelů pomocí svorek Wago 221 nebo 222 trvá obvykle jen několik minut díky jednoduchému mechanismu páčky.

Jakou délku odizolování použít u svorek Wago 221 a 222?

U svorky Wago 221 je doporučená délka odizolování 11 mm, u Wago 222 pak 10 mm, což je uvedeno na měřítku svorek.

Je nutné při spojování kabelů vypnout napájení?

Ano, vypnutí napájení je základní bezpečnostní opatření před jakýmkoliv spojením kabelů, aby se předešlo úrazu elektrickým proudem.

Jak zjistím, že je spojení kabelů správné?

Kvalitu spoje ověříte měřením vodivosti multimetrem a pevností spoje mechanickým zatlačením na spoj.

Lze spojit měděné a hliníkové vodiče běžnou svorkou?

Ne, hliníkové vodiče vyžadují speciální svorky odolné proti oxidaci, běžná svorka je nevhodná a může způsobit závady.

Jaké nástroje potřebuji pro pájení kabelů?

Pro pájení kabelů potřebujete páječku, cín, tavidlo a odizolovač, což vyžaduje určitou zkušenost a opatrnost.

Jak správně použít krimpovací kleště?

Krimpovací kleště se používají k pevnému stlačení konektoru na vodič, což zajistí kvalitní a stabilní spojení bez pájení.

Jak ochránit spoj kabelů proti korozi?

Spoj se chrání izolační páskou nebo smršťovací bužírkou, které zabrání pronikání vlhkosti a prodlouží životnost spoje.

Mohu spojovat kabely pod napětím?

Ne, nikdy nespojujte kabely pod napětím. Vždy nejprve vypněte napájení a ověřte jeho absenci měřičem napětí.

Jaké jsou nejčastější chyby při spojování kabelů?

Časté chyby jsou nedostatečné odizolování, špatné upevnění vodičů ve svorce, a práce bez vypnutí napájení, což vede k nebezpečí a poruchám.

Jak správně spojit kabel CYKY 4×10 krok za krokem?

Nejdříve odizolujte každý vodič přibližně 15 mm, poté použijte vhodné svorky nebo pájení pro každý vodič zvlášť, a nakonec spoj izolujte izolační páskou nebo smršťovací bužírkou.

Jak bezpečně připravit kabely na spojení?

Odizolujte kabely tak, aby bylo vidět 10 až 15 mm měděného vodiče, přičemž dejte pozor, aby nedošlo k poškození vodičů, a očistěte je od oxidace před dalším spojením.
