Jak vybrat jistič podle výkonu zátěže a kabelu s příklady
Správný výběr jističe je klíčový pro bezpečnost a spolehlivost elektroinstalace. Jistič musí odpovídat výkonu zátěže i průřezu kabelu, aby efektivně chránil vedení před přetížením. Přehledný návod s praktickými příklady vám pomůže zvolit vhodnou charakteristiku jističe i správné hodnoty.
⭐ Co byste měli vědět
- Standardní napětí v ČR je 230 V jednofázově a 400 V třífázově.
- Jistič 16 A odpovídá přibližně výkonu 3,68 kW v jednofázové síti.
- Maximální proud pro kabel 2,5 mm² je 16-21 A, vhodný pro zásuvkové okruhy.
- Charakteristika B jističe vypíná při 3-5,5násobku proudu, vhodná pro světla a zásuvky.
- Hlavní jistič rodinného domu bývá obvykle 3×25 A pro výkon kolem 17,3 kW.

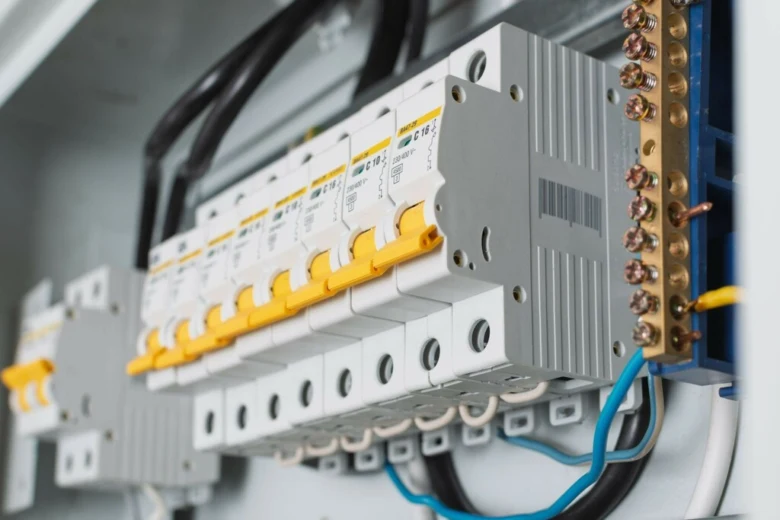

Jak vypočítat velikost jističe podle výkonu zátěže
Výběr jističe podle výkonu zátěže začíná přesným výpočtem elektrického proudu, který zátěž odebírá. Velikost proudu závisí na příkonu zařízení, napětí sítě a účiniteli výkonu (cos φ). Tento proud pak určuje, jaký jistič je vhodné použít, přičemž je třeba zohlednit i průřez kabelu a rozložení zatížení ve fázích.
Jak vypočítat velikost jističe podle příkonu a napětí
Velikost jističe se určí z proudu I, který spočítáte podle vzorce I = P / (U × cos φ), kde P je výkon zátěže ve wattech, U napětí sítě a cos φ účinitel výkonu. Pro jednofázovou síť se používá napětí 230 V, zatímco u třífázové sítě je to 400 V. Účinitel výkonu typicky bývá mezi 0,8 a 1 a je klíčový pro přesný výpočet, protože snižuje efektivní proud zátěže. Výpočet jističe podle výkonu zátěže tedy zahrnuje nejen příkon, ale i charakteristiku sítě a její reálné parametry.
- Identifikujte příkon spotřebiče (P) ve wattech.
- Určete napětí sítě (U) – 230 V pro jednofázovou, 400 V pro třífázovou.
- Zjistěte účinitel výkonu (cos φ) pro daný spotřebič.
- Vypočítejte proud I = P / (U × cos φ).
- Vyberte jistič s proudovou hodnotou o něco vyšší než vypočtený proud, aby nedocházelo k nežádoucímu vypínání.
Kolik kW udrží jistič podle jeho ampérového zatížení
Jistič 16 A v jednofázové síti s napětím 230 V při účiniteli výkonu 1 snese zátěž přibližně 3,68 kW (16 A × 230 V). Jistič 25 A tak zvládne až 5,75 kW při stejných podmínkách. Tento jednoduchý přepočet pomáhá pochopit, jaký výkon lze bezpečně připojit k danému jističi. Při rozložení zátěže v třífázové síti se výkon zvyšuje díky vyššímu napětí a trojfázovému zapojení, proto je potřeba počítat s proudem na každou fázi zvlášť.
- Vynásobte proud jističe (A) napětím sítě (V).
- Výsledek vydělte 1000 pro přepočet na kilowatty (kW).
- Zohledněte účinitel výkonu – u reálných zařízení bývá nižší než 1.
- Pro třífázovou síť použijte vzorec P = √3 × U × I × cos φ, kde U je 400 V.
Tip: Při výběru jističe dbejte na to, aby jeho proudová hodnota odpovídala nejen výpočtu podle příkonu, ale také průřezu kabelu. Častou chybou je zvolit jistič s vyšším proudem, než na jaký je kabel dimenzován, což může vést k přehřátí vodičů a nebezpečí požáru. Pro domácí spotřebiče s příkonem kolem 3000 W je běžným řešením jistič 16 A s kabelem průřezu 2,5 mm².
Jak zvolit správný kabel podle průřezu a proudu
Správný výběr kabelu podle průřezu a proudu je klíčový pro bezpečnost elektroinstalace a správnou funkci jističe. Kabel musí mít takový průřez, který odpovídá maximálnímu proudu danému jističem, aby se předešlo přehřívání a možnému poškození izolace.
Jaký kabel použít k jističům 10-46 A podle průřezu
Maximální proudy pro měděné kabely jsou následující: kabel o průřezu 1,5 mm² unese proud do 15 A, 2,5 mm² do 21 A, 4 mm² až 29 A, 6 mm² do 38 A a 10 mm² do 46 A. Při výběru kabelu je třeba zohlednit charakteristiku jističe a plánované rozložení zátěže fází, protože průřez kabelu určuje maximální proud, který může bezpečně protékat. Nesoulad mezi průřezem a jmenovitým proudem jističe může vést k nebezpečnému přehřátí nebo častému vypínání jističe.
| Průřez kabelu (mm²) | Maximální proud (A) | Doporučený jistič (A) |
|---|---|---|
| 1,5 | 15 | 10-16 |
| 2,5 | 21 | 16-20 |
| 4 | 29 | 20-25 |
| 6 | 38 | 32-35 |
| 10 | 46 | 40-46 |
Jaký kabel je vhodný pro jistič 16 A?
Pro jistič 16 A je optimální kabel s průřezem 2,5 mm², který zvládne maximální proud až 21 A. Tento kabel je vhodný zejména pro zásuvkové okruhy s běžnými domácími spotřebiči, kde výkon zátěže zřídka překročí hodnotu jističe. Při výpočtu jističe podle výkonu a průřezu kabelu je důležité zajistit, aby kabel nebyl poddimenzovaný, což může ohrozit bezpečnost celé elektroinstalace. Výběr správného kabelu tak přímo souvisí s charakteristikou jističe a správným rozložením zátěže fází v rozvaděči.

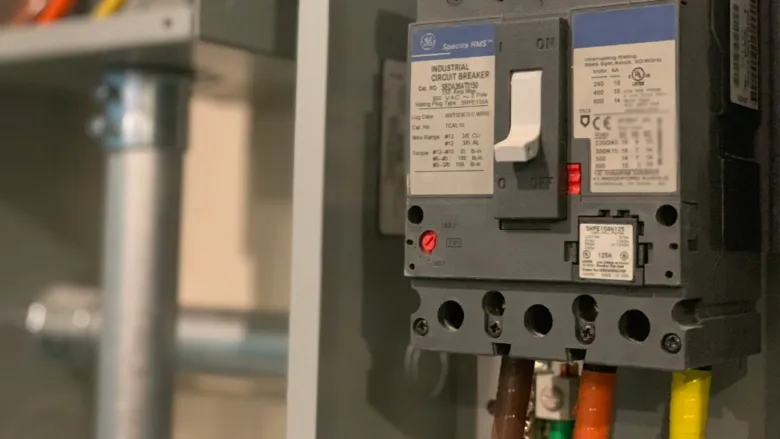

Charakteristiky jističů a jejich vhodné použití
Charakteristika jističe určuje vypínací proud, který je klíčový pro správný výběr jističe podle výkonu spotřebiče a typu kabelu. V praxi se nejčastěji setkáte s charakteristikami B, C a D, které mají odlišné rozsahy vypínacích proudů a odpovídají různým domácím spotřebičům.
- Charakteristika B vypíná při proudu 3 až 5,5násobku jmenovitého proudu (In). Hodí se pro běžné osvětlení a zásuvky s nízkou indukčností.
- Charakteristika C reaguje při proudu 5,5 až 10× In. Používá se u motorických spotřebičů, jako jsou čerpadla nebo pračky, které mají vyšší startovací proud.
- Charakteristika D spíná až při 10 až 20× In a je vhodná pro silnější motory a zařízení s velkými nárazovými proudy, například velké klimatizace nebo výtahy.
Při výpočtu jističe podle výkonu a průřezu kabelu je důležité zohlednit, že nevhodná charakteristika může vést k nežádoucímu vybavení jističe nebo naopak k ohrožení bezpečnosti. Proto se doporučuje vždy sladit charakteristiku jističe s typem zátěže a rozložením zátěže fází.
Jak správně vybrat jistič podle výkonu spotřebiče a typu kabelu
Správný výběr charakteristiky jističe je nedílnou součástí výpočtu jističe podle kabelu a zátěže, protože zajišťuje bezpečnost a spolehlivost elektrické instalace.
Praktické příklady výběru jističe a kabelu pro běžné okruhy
Výpočet jističe podle výkonu a průřezu kabelu je základním krokem pro bezpečnou instalaci elektrických rozvodů. Jistič musí odpovídat kabelu, aby nedošlo k přetížení a riziku požáru. Například zásuvkový okruh se běžně chrání jističem 16 A a kabelem o průřezu 2,5 mm². Světelný okruh využívá menší jistič 10 A a kabel s průřezem 1,5 mm², což odpovídá nižšímu příkonu světel. Pro varnou desku, která může odebírat vyšší výkon, se volí třífázový jistič 3×16 až 20 A s kabelem 4 až 6 mm², podle konkrétního příkonu spotřebiče a charakteristiky jističe.
Jak určit velikost jističe podle zatížení a kabelu s příklady
Tabulka níže shrnuje praktické tipy na výběr jističe a kabelu podle výkonu zátěže:
| Okruh | Jistič | Průřez kabelu | Typ zátěže | Poznámka |
|---|---|---|---|---|
| Zásuvkový okruh | 16 A | 2,5 mm² | Běžné domácí spotřebiče | Standardní ochrana zásuvek |
| Světelný okruh | 10 A | 1,5 mm² | Osvětlení | Nižší proud, menší kabel |
| Varná deska | 3×16-20 A | 4-6 mm² | Výkonný spotřebič | Zohlednit rozložení zátěže fází |
Praktické tipy na výběr jističe a kabelu podle výkonu zátěže doporučují vždy ověřit maximální příkon spotřebiče a zvolit kabel s dostatečným průřezem pro proudovou zátěž. Častou chybou je instalace jističe s vyšším proudem než odpovídá průřezu kabelu, což může vést k přehřátí vodičů. Pro výpočet jističe podle kabelu a zátěže vždy vycházejte z tabulek výrobce a normových hodnot.
Tímto způsobem zajistíte spolehlivost a bezpečnost elektrické instalace.
Dopady délky kabelu a okolní teploty na výběr jističe
Délka kabelu a teplota okolí patří mezi klíčové faktory, které ovlivňují správný výběr jističe podle výkonu zátěže a průřezu kabelu. Přesné zohlednění těchto vlivů zajistí bezpečný a spolehlivý provoz elektrického zařízení.
Úbytek napětí a jeho vliv
Délka kabelu přímo způsobuje úbytek napětí, který s rostoucí délkou kabelu roste úměrně. Tento úbytek snižuje efektivní napájení spotřebiče a může vést k přetížení kabelu i jističe. Při výpočtu jističe podle kabelu a zátěže je proto nutné počítat s tím, že delší kabely vyžadují větší průřez vodiče nebo nižší proudové zatížení. Nedostatečný průřez a ignorování úbytku napětí patří mezi časté chyby, které ohrožují bezpečnost instalace.
Korekční faktory teploty
Teplota okolí mění maximální proudovou zatížitelnost kabelu prostřednictvím korekčních faktorů. Vyšší teplota snižuje schopnost kabelu odvádět teplo, čímž se doporučený proud průřezu kabelu snižuje. Při výpočtu jističe podle výkonu a charakteristiky jističe je proto nezbytné upravit hodnotu jmenovitého proudu podle okolní teploty. Praktické tipy na výběr jističe a kabelu podle výkonu zátěže zahrnují:
- Zohlednit korekci proudu kabelu při teplotách nad 30 °C
- Zvýšit průřez kabelu při dlouhých trasách a vyšších teplotách
- Přizpůsobit charakteristiku jističe tak, aby odpovídala reálným podmínkám instalace
Tyto zásady přispívají k bezpečnému rozložení zátěže fází a minimalizují riziko přetížení jističe 16 A výkonem nebo kabelu.
Rovnoměrné zatížení fází v třífázových rozvodech
Rovnoměrné zatížení fází je základním předpokladem pro bezpečný a efektivní provoz třífázové sítě. Nerovnoměrné rozložení zátěže mezi fáze způsobuje přetížení jednoho vodiče, zvyšuje riziko poruch a zkracuje životnost elektroinstalace. Při výpočtu jističe podle výkonu a volbě správného kabelu je proto nezbytné zajistit vyrovnané zatížení fází.
- Analýza spotřebičů – určete příkon jednotlivých zařízení a jejich připojení k jednotlivým fázím.
- Rozdělení zátěže – rovnoměrně rozdělte výkon mezi fáze, aby proud nepřekročil hodnotu charakteristiky jističe.
- Výběr jističe a kabelu – podle výpočtu jističe podle výkonu a průřezu kabelu zvolte vhodné dimenze pro každou fázi.
- Kontrola vyváženosti – pravidelně kontrolujte rozložení zátěže, aby nedocházelo k přetěžování jedné z fází.
Tip: Při nesprávném rozložení zátěže dochází k častým chybám při výběru jističe podle výkonu a kabelu, což může vést k neefektivnímu odběru energie a zvýšenému opotřebení zařízení.
Jak správně vybrat jistič podle výkonu spotřebiče a typu kabelu
Dodržení rovnoměrného zatížení fází výrazně usnadňuje přesný výpočet jističe podle zatížení a kabelu s příklady, což zaručuje bezpečný provoz celé instalace.
Časté dotazy k výběru jističe podle výkonu a kabelu
Otázka: Jak vypočítat velikost jističe podle výkonu zátěže?
Velikost jističe vypočítáte podle vzorce I = P / U, kde U je napětí (230 V pro jednofázovou síť), P příkon v kW. Pro třífázovou síť použijte I = P / (√3 × U × cos φ), kde cos φ je účiník zátěže.
Otázka: Kolik kW zvládne jistič 16 A v jednofázové síti?
Jistič 16 A při 230 V odpovídá maximálnímu výkonu přibližně 3,68 kW.
Otázka: Jaký kabel je vhodný pro jistič 16 A?
Pro jistič 16 A se běžně používá měděný kabel s průřezem 2,5 mm², který bezpečně unese proud až 21 A.
Otázka: Jaký jistič zvolit pro zásuvkový okruh?
Pro zásuvkový okruh je vhodný jistič 16 A s charakteristikou B nebo C a kabel s průřezem 2,5 mm².
Otázka: Jaký jistič se používá pro světelný okruh?
Světelný okruh obvykle chrání jistič 10 A s charakteristikou B a kabel 1,5 mm².
Otázka: Proč je důležité rovnoměrné zatížení fází v třífázové síti?
Rovnoměrné rozložení zátěže fází zabraňuje přetížení jedné fáze a zajišťuje bezpečný a efektivní provoz celé instalace.
Otázka: Jaký je rozdíl mezi charakteristikami jističů B, C a D?
Charakteristika B vypíná při 3-5,5násobku proudu, C při 5,5-10násobku a D při 10-20násobku, což odpovídá rozdílné citlivosti na spouštěcí proud a typ zátěže.
Otázka: Jaký kabel použít pro varnou desku s jističem 3×16 A?
Pro varnou desku se doporučuje kabel s průřezem 4-6 mm², který zvládne zatížení jističe 3×16 A.
Otázka: Jak ovlivňuje délka kabelu výběr jističe?
Délka kabelu způsobuje úbytek napětí, proto delší kabely vyžadují silnější průřez a někdy jistič s vyšším jmenovitým proudem.
Otázka: Jakou rezervu proudu při výběru jističe doporučit?
Doporučuje se rezerva alespoň 20 % nad vypočítaný proud, aby se zabránilo častému vypínání jističe při běžném provozu.
Otázka: Kdo by měl instalovat nebo měnit jistič?
Instalaci a výměnu jističů smí provádět pouze kvalifikovaný elektrikář podle platných bezpečnostních norem.
Otázka: Jaký hlavní jistič je vhodný pro rodinný dům?
Obvyklý hlavní jistič pro rodinný dům má hodnotu 3×25 A, což odpovídá maximálnímu výkonu kolem 17,3 kW.
Otázka: Co znamená účiník (cos φ) při výpočtu proudu?
Účiník cos φ udává efektivní využití elektrické energie, typicky mezi 0,8 a 0,95, a ovlivňuje přesný výpočet proudu a následný výběr jističe.
Otázka: Jaký jistič použít pro spotřebiče s těžkým rozběhem?
Pro spotřebiče s vyšším rozběhovým proudem se doporučuje jistič s charakteristikou C nebo D, které lépe snášejí proudové nárazy.
Otázka: Jaký kabel je vhodný pro světelný okruh?
Světelný okruh vyžaduje kabel s průřezem 1,5 mm², který bezpečně přenese proud do 15 A.
Otázka: Jak ovlivňuje teplota okolí dimenzování jističe a kabelu?
Vyšší okolní teplota může snížit zatížitelnost kabelu až o 20 %, což je nutné zohlednit při výběru průřezu a jističe.
Otázka: Jak vypočítat proud pro třífázovou instalaci?
Proud v třífázové síti vypočítáte vzorcem I = P / (√3 × U × cos φ), přičemž U je 400 V a cos φ účiník zátěže.
Otázka: Jaký jistič použít pro elektromobilní nabíječku?
Volba jističe závisí na příkonu nabíječky, obvykle se používají jističe s proudem nad 16 A a odpovídající kabelové průřezy.
Otázka: Jak zajistit správnou koordinaci jističů v domácnosti?
Koordinace jističů zaručuje postupné vypínání podle závažnosti poruchy, čímž se minimalizuje výpadek elektrického proudu v celé domácnosti.
Otázka: Jaká je doporučená frekvence revize jističů?
Revize elektroinstalace včetně jističů se doporučuje provádět přibližně jednou za 5 let pro zajištění bezpečnosti a spolehlivosti.
praktické tipy na výběr jističe a kabelu podle výkonu zátěže
Při výběru jističe vždy zohledněte skutečný příkon spotřebičů, charakteristiku jističe a průřez kabelu, který musí odpovídat maximálnímu proudu. Dbejte na rovnoměrné rozložení zátěže fází, aby se zabránilo přetížení a zkrácení životnosti instalace.
chyby při výběru jističe podle výkonu a jak správně zvolit kabel
Častou chybou je volba jističe bez dostatečné rezervy proudu nebo použití kabelu s nedostatečným průřezem, což vede k přehřívání a riziku požáru. Správný výpočet podle výkonu a průřezu kabelu zajistí bezpečný a spolehlivý provoz celé elektrické instalace.
