Co je pulzní relé a jak funguje jeho princip v elektrotechnice

Pulzní relé představuje speciální typ elektromagnetického relé, které si pamatuje svůj stav po krátkém impulzu napětí. Funguje jako bistabilní spínač, který mění svůj výstup pouze při příchodu impulzního signálu, což umožňuje úsporné a efektivní ovládání elektrických obvodů. Tento princip nachází široké využití v moderní elektrotechnice, zejména tam, kde je potřeba spínat zařízení bez trvalého přívodu proudu.

Co je pulzní relé a jaký má princip fungování

Pulzní relé je bistabilní spínač, který mění stav svých elektrických kontaktů po přivedení krátkého řídicího impulsu. Tento impulz přepne relé do opačného stavu, který si relé uchovává i po odpojení napájecího napětí. Díky této schopnosti „paměti“ stavu se pulzní relé využívá především pro ovládání osvětlení a dalších elektrických obvodů, kde stačí změnit stav jediným impulzem.

Princip fungování pulzního relé spočívá v udržení polohy kontaktů bez nutnosti trvalého napájení, což je zásadní rozdíl oproti klasickému elektromagnetickému relé, které vyžaduje stálý proud pro udržení sepnutého stavu. Proto se pulzní relé označuje také jako paměťové nebo impulsní relé. V elektrotechnice se používá tam, kde je třeba minimalizovat energetickou spotřebu a zjednodušit ovládání z více míst.

Jaký je princip fungování pulzního relé

Řídicí impuls aktivuje bistabilní mechanismus, který přepne kontakty z otevřeného do zavřeného stavu nebo naopak. Tento stav relé zůstává zachován až do příchodu dalšího impulsu, který opět změní polohu kontaktů. Takto pulzní relé umožňuje spolehlivé a přesné řízení elektrických obvodů s minimálními nároky na ovládací signál a bez potřeby trvalého napájení cívky.

Tip: Častou chybou při instalaci pulzního relé je nesprávné zapojení ovládacích tlačítek bez použití diodové logiky OR, což může vést k nesprávnému spínání nebo poškození relé. Pro správnou funkci a paralelní ovládání z více míst je nutné použít křemíkové diody (např. 1N4007) s úbytkem napětí 0,5-0,7 V.

Odborná rada: Pulzní relé se hodí pro domácí i průmyslové aplikace, kde je potřeba ovládat osvětlení nebo jiné zátěže z více míst bez složitého vedení. Naopak není vhodné pro aplikace vyžadující rychlé nebo časté spínání, kde jsou vhodnější klasická elektromagnetická relé s rychlejší dobou sepnutí a vyšší životností při opakovaném spínání.

Jak je pulzní relé konstrukčně řešeno a jaké typy existují

Základní konstrukce pulzního relé

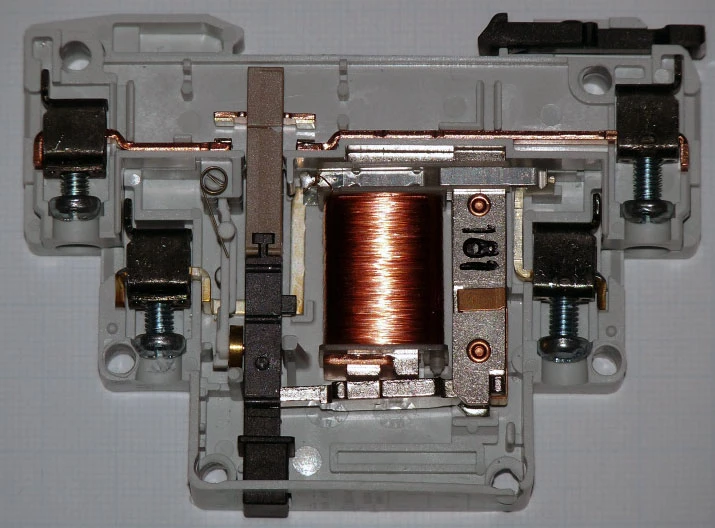

Pulzní relé se skládá z elektromagnetické cívky s měkkým feromagnetickým jádrem, pohyblivé kotvy (armatury) a kontaktního systému. Elektromagnetická cívka při průchodu proudu vytváří magnetické pole, které přitahuje pohyblivou kotvu a způsobí mechanické přepnutí kontaktů. Tento pohyb kotvy mění stav spínaného obvodu mezi sepnutým a rozepnutým režimem. Kontaktní systém může obsahovat jeden nebo více párů přepínacích kontaktů, což umožňuje ovládání různých elektrických zařízení současně. Díky bistabilní konstrukci relé si kotva udrží svou polohu i po skončení impulsu, což znamená, že relé „pamatuje“ poslední stav bez potřeby trvalého napájení. Typická napájecí napětí pro pulzní relé jsou 12 V, 24 V, 130 V nebo 220 V, přičemž volba závisí na konkrétní aplikaci a prostředí instalace.

Typy pulzních relé: elektromechanická vs elektronická

Pulzní relé se dělí na dvě hlavní skupiny podle konstrukce a principu spínání:

• Elektromechanická impulzní relé mají jednoduchou mechanickou konstrukci s pohyblivou kotvou (armaturou), která fyzicky přepíná kontakty. Tento typ relé spotřebovává energii pouze během přepínacího impulsu, což zvyšuje jeho energetickou efektivitu. Elektromechanická relé jsou známá svou vysokou spolehlivostí, snadnou opravitelností a silnou galvanickou izolací mezi cívkou a kontakty. Jsou vhodná pro použití v rozvaděčích pro ovládání osvětlení a dalších elektrických obvodů.
• Elektronická impulzní relé využívají polovodičové prvky a mikrokontroléry pro spínání kontaktů bez mechanického pohybu kotvy. Tento typ relé nabízí rozšířené funkce, například časovače, více režimů ovládání a možnost přizpůsobení napájecímu napětí v rozsahu 12 V až 240 V AC/DC. Elektronická relé mají delší životnost díky absenci mechanického opotřebení, ale vyžadují složitější zapojení a ochranu proti elektromagnetickému rušení.

Jak funguje impulsní relé?

Impulsní relé pracuje na principu krátkého elektrického impulzu, který aktivuje elektromagnetickou cívku. Při průchodu impulsního proudu cívkou vzniká magnetická síla, která přitáhne pohyblivou kotvu (armaturu). Tento pohyb kotvy mechanicky přepne kontakty relé z jednoho stavu do druhého (sepnutí nebo rozepnutí). Po skončení impulsu kotva zůstává v nové poloze díky bistabilnímu uspořádání, což znamená, že relé uchovává svůj stav bez potřeby trvalého napájení. Takové řešení umožňuje ovládat světelné okruhy nebo jiné elektrické spotřebiče z více míst pomocí tlačítek, která vysílají krátké impulzy.

Tip: Častou chybou při instalaci pulzních relé je nesprávné připojení napájecího napětí nebo překročení jeho tolerance, což může vést k nefunkčnosti nebo trvalému poškození cívky a pohyblivé kotvy. Doporučuje se vždy dodržovat výrobní specifikace napájení a správně polarizovat svorky, zejména u DC napájení.

Pulzní relé se díky své konstrukci a principu hodí především pro ovládání osvětlení a dalších zařízení, kde je potřeba zapínat a vypínat obvod z více míst. Naopak nejsou vhodná pro aplikace vyžadující rychlé a časté spínání, protože mechanický pohyb kotvy omezuje jejich životnost při extrémním zatížení.

Jaké jsou technické parametry a napájení pulzních relé

Napájecí napětí pulzních relé se běžně pohybuje v rozsahu 12-240 V AC/DC, což umožňuje jejich široké použití v různých elektrotechnických aplikacích, například v ovládání osvětlení nebo jako paměťové relé. Model MR-42, který patří mezi často používané impulzní relé, má toleranci napájecího napětí od -15 % do +10 %. To znamená, že může spolehlivě pracovat v rozmezí napětí přibližně od 11,3 V do 26,4 V, což odpovídá běžným podmínkám v domácích i průmyslových rozvaděčích.

Pulzní relé princip spočívá ve využití bistabilního spínače, který reaguje na krátký impuls napájecího napětí. Elektromagnetické relé tohoto typu tak zůstává v určitém stavu bez trvalého napájení, což výrazně snižuje spotřebu energie oproti klasickým relé. V elektronických pulzních relé je často zapojena diodová logika OR a ochranné prvky, například dioda 1N4007, která způsobuje úbytek napětí přibližně 0,7 V. Tento úbytek je třeba zohlednit při návrhu napájecího zdroje a správném zapojení relé.

Tip: Pro správné fungování pulzního relé doporučuji vždy zkontrolovat toleranci napájecího napětí a započítat úbytek způsobený diodou 1N4007, zejména v obvodech s nízkým napětím. Naopak impulzní relé není vhodné pro aplikace vyžadující trvalé spínání bez přerušení napájení, kde lépe poslouží klasická elektromagnetická relé.

Jak se pulzní relé ovládá a jaký je jeho praktický význam

Princip ovládání krátkým impulzem

Pulzní relé funguje jako bistabilní spínač, který mění svůj stav při přivedení krátkého řídicího impulsu na řídicí vstup. Tento impuls pochází z tlačítka s přepínacím kontaktem a nemusí být trvale připojen – postačí stisknutí v délce několika milisekund (typicky 20-50 ms), aby relé přepnulo své kontakty. Po skončení impulzu relé zůstává v posledním nastaveném stavu, což znamená, že nepotřebuje trvalé napájení k udržení polohy. Tento princip umožňuje úsporu vodičů, protože k ovládání stačí pouze dvouvodičové propojení tlačítek s relé.

Diodová logika OR a paralelní ovládání

Pro ovládání pulzního relé z více míst se používá paralelní zapojení tlačítek přes diody typu 1N4007, které tvoří logickou funkci OR. Dioda propouští řídicí impuls z libovolného tlačítka na vstup relé, aniž by došlo k zpětnému proudění mezi tlačítky. Úbytek napětí na diodě v propustném směru je přibližně 0,5-0,7 V, což je v rámci tolerance napájecího napětí relé akceptovatelné. Toto zapojení zabraňuje vzájemnému rušení signálů a umožňuje spolehlivý paralelní provoz ovládání, například z několika místností nebo více spínačů v rozvaděči.

Praktické využití v ovládání osvětlení

Impulsní relé se nejčastěji používá v domácí elektroinstalaci pro ovládání osvětlení z více míst, například na chodbách, schodištích nebo ve velkých místnostech. Díky paměťovému principu relé není nutné vést ke každému spínači samostatný vodič pro přímé napájení světla, což výrazně snižuje množství potřebných vodičů a zjednodušuje rozvaděč. Tento způsob ovládání zvyšuje komfort a bezpečnost užívání, protože světlo lze rozsvítit či zhasnout z libovolného tlačítka zapojeného na řídicí vstup relé.

• krátký řídicí impuls z tlačítka přepíná stav relé bez potřeby trvalého napájení
• dioda 1N4007 zabezpečuje logiku OR pro paralelní ovládání bez zpětných impulsů
• impulzní relé šetří vodiče a zjednodušuje instalaci v domácnostech i menších provozech

Tip: Častá chyba při instalaci je zapojení tlačítek bez ochranných diod, což způsobuje zpětné impulzy a nesprávnou funkci relé. Diodová logika je proto nezbytná pro spolehlivý provoz.

Impulsní relé je vhodné pro všechny situace, kde je potřeba ovládat osvětlení nebo jiné elektrické obvody z více míst s minimálním počtem vodičů. Naopak není ideální tam, kde je nutné kontinuální řízení výkonu nebo regulace, protože relé pracuje pouze s přepínáním stavů.

Výhody pulzního relé a jeho použití v domácnosti a průmyslu

Pulzní relé představuje spolehlivý prvek v elektroinstalaci, který se díky své konstrukci řadí mezi elektromagnetické relé. Jeho hlavní výhodou oproti klasickému elektromechanickému relé je schopnost ovládat zařízení z více míst bez nutnosti složitého vedení. Tento bistabilní spínač uchovává svůj stav i po vypnutí napájení, což výrazně šetří vodiče a snižuje náklady na instalaci.

V domácnostech se impulzní relé často využívá pro ovládání osvětlení, kdy umožňuje jednoduché zapínání a vypínání z různých míst bez potřeby klasických přepínačů na každý okruh. V průmyslu zase zajišťuje bezpečné a efektivní řízení strojů či osvětlení, kde je důležitá vysoká spolehlivost a odolnost zařízení.

• Vysoká spolehlivost díky paměťovému relé a bistabilnímu principu
• Úspora vodičů v elektroinstalaci díky ovládání z více míst
• Bezpečnostní výhody plynoucí z elektronického relé oproti mechanickým spínačům
• Nižší cena elektromechanického relé ve srovnání s polovodičovými spínači
• Praktické využití impulzního relé v domácnosti i průmyslu

Jak funguje spínací relé v automobilu nebo domácnosti

Impulsní relé pracuje tak, že jedno krátké sepnutí spínače změní jeho stav – zapne nebo vypne obvod. Díky tomu je ideální pro aplikace, kde je potřeba jednoduché a spolehlivé ovládání bez složité kabeláže.

Montáž a správné zapojení pulzního relé podle schématu

Montáž a správné zapojení pulzního relé podle schématu vyžaduje přesné umístění a připojení komponent v rozvaděči. Pro správnou funkci impulzního relé je klíčové dodržet polaritu při DC napájení a správně propojit tlačítka s přepínacími kontakty ke svorkám. Níže najdete podrobný návod včetně doporučení, jak zabránit častým chybám.

Umístění relé v rozvaděči

Pulzní relé se montuje do rozvaděče tak, aby bylo zachováno dostatečné odstupové místo pro tepelnou výměnu a minimalizováno elektromagnetické rušení (EMC). Správná tepelná vzdálenost mezi moduly zajišťuje spolehlivou funkci elektronického relé bez přehřívání. Doporučuje se instalovat relé na DIN lištu v dobře přístupné části rozvaděče pro snadnou údržbu.

Připojení tlačítek a svorek

Tlačítka s přepínacími kontakty se připojují ke svorkám B1 a B2, což umožňuje paralelní ovládání například více míst v domácnosti. Toto zapojení paměťového relé s bistabilním spínačem usnadňuje ovládání osvětlení z různých míst najednou. Paralelní propojení tlačítek zabraňuje zkratům a zvyšuje bezpečnost instalace.

Správné napájení a polarita

Při použití DC napájení je nezbytné připojit kladný pól na svorku A1, aby elektromagnetické relé správně spínalo. Nesprávná polarita může vést k nefunkčnosti impulzního relé nebo jeho poškození. U AC napájení polarita tolik nehraje roli, ale u DC je tato zásada kritická pro spolehlivost zařízení.

Tip: Častou chybou je nepřesné připojení tlačítek do paralelního zapojení nebo ignorování polarity u DC verzí, což způsobuje selhání spínacího relé. Pro domácí instalace s více ovládacími místy doporučuji vždy ověřit schéma zapojení podle typu relé a napájecího napětí.

Typické chyby a doporučení při instalaci pulzního relé

Při instalaci pulzního relé, které je typem impulsního a paměťového relé, se často vyskytují chyby vedoucí k nesprávné funkci zařízení. Nejčastější problém představuje nesprávná polarita u napájení DC, která může zabránit sepnutí elektromagnetického relé či bistabilního spínače. Dalším častým nedostatkem je použití nevhodného napájecího napětí pod minimální hodnotu 11,3 V, což vede k selhání sepnutí a nestabilnímu ovládání osvětlení či jiných elektrických obvodů.

Významné je také správné zapojení tlačítek, protože chybná konfigurace ovládání přeruší správný impuls, který elektronické relé potřebuje k aktivaci. Nedodržení odstupů v rozvaděči může způsobit mechanické nebo elektrické interference ovlivňující spolehlivost relé.

Jaké chyby se často dělají při zapojení pulzního relé

Častá chyba spočívá v nesprávném připojení tlačítek nebo v nedostatečném napájení, což znemožňuje správné ovládání relé. Pulzní relé jako bistabilní spínač vyžaduje přesné dodržení polarity a napětí pro dlouhodobou spolehlivost.

Tip: Při instalaci vždy zkontrolujte polaritu napájecího napětí a použijte zdroj s minimálně 11,3 V. Nesprávné zapojení tlačítek ihned poznáte podle nesprávné funkce relé, proto je důležité sledovat schéma zapojení podle výrobce.

Pokročilé funkce elektronických impulzních relé a integrace s chytrou domácností

Elektronické impulzní relé představuje inovaci oproti tradičním elektromagnetickým relé tím, že v sobě integruje mikrokontrolér umožňující sofistikované řízení spínání. Tento mikrokontrolér řídí časovač, který dovoluje nastavit přesné intervaly zapnutí a vypnutí, což je výhodné například pro automatizaci osvětlení či dalších elektrických obvodů. Díky této elektronice lze impulzní relé snadno propojit s chytrou domácností a ovládat jej dálkově přes Wi-Fi.

Takové impulzní relé se liší od klasického bistabilního spínače nebo paměťového relé tím, že nabízí pokročilé funkce jako je programovatelné časování, možnost integrace s mobilní aplikací a automatické reakce na různé podněty. To výrazně zjednodušuje ovládání osvětlení či jiných zařízení v rozvaděči a zvyšuje komfort uživatele.

• Mikrokontrolér v elektronickém impulzním relé umožňuje přesné řízení spínání
• Časovač zajišťuje automatické vypnutí nebo zapnutí zařízení podle nastavených parametrů
• Připojení přes Wi-Fi umožňuje dálkové ovládání a integraci s chytrou domácností
• Elektronické relé nahrazuje běžné impulzní a paměťové relé s lepšími funkcemi a flexibilitou

Jaké jsou možné typy impulzních relé a jejich vlastnosti

Elektronické impulzní relé se odlišuje od běžných elektromagnetických relé a paměťových relé svou schopností inteligentního řízení, což je klíčové pro moderní automatizaci domácností.

Porovnání pulzního relé s jinými spínači z hlediska životnosti a energetické náročnosti

Pulzní relé, známé také jako impulsní relé nebo paměťové relé, se liší od klasických elektromagnetických relé i polovodičových spínačů především v principu spotřeby energie a životnosti. Na rozdíl od běžných relé, která vyžadují trvalý přívod napájecího napětí k udržení stavu, pulzní relé energii spotřebovává pouze během krátkého impulzu při přepínání kontaktů. Tento princip výrazně snižuje energetickou náročnost a zároveň prodlužuje životnost spínače.

Polovodičové spínače, i když jsou rychlé a bezhlučné, často vykazují vyšší energetickou spotřebu v režimu zapnuto díky vnitřním ztrátám, což může být nevýhodné zejména při ovládání osvětlení nebo v rozvaděči s vysokým počtem spínačů. Bistabilní spínače a elektronické relé jsou sice efektivní, avšak pulzní relé nabízí optimální kompromis mezi spolehlivostí a nízkou spotřebou energie.

Jaké jsou typy relé a jak se liší pulzní relé

Tip: Častou chybou je použití polovodičových spínačů tam, kde je žádoucí nízká spotřeba při dlouhodobém držení stavu. Pulzní relé se naopak hodí pro aplikace, kde je třeba minimalizovat energetické ztráty a zároveň zajistit vysokou životnost spínacího prvku.

Časté dotazy o pulzním relé

Otázka: Co je pulzní relé a jak funguje jeho princip?

Pulzní relé je bistabilní spínač, který mění stav svých elektrických kontaktů na základě krátkého impulzu napájecího napětí. Po impulzu si relé zapamatuje poslední stav bez potřeby trvalého napájení díky speciální konstrukci elektromagnetického nebo elektronického relé.

Otázka: Jak pracuje pulzní relé?

Impulzní relé využívá elektromagnetickou cívku, která při přivedení impulzu přepne kontakty a díky bistabilnímu mechanismu si stav udrží, i když napájení zmizí. Tento princip z něj činí efektivní paměťové relé pro ovládání osvětlení a dalších zařízení.

Otázka: Jaké jsou typy pulzních relé?

Pulzní relé se dělí na elektromechanická relé, která pracují s mechanickými kontakty, a elektronická relé, která využívají integrované obvody a diodovou logiku OR pro rozšířené funkce a spolehlivost.

Otázka: Jak zapojit pulzní relé správně podle schématu?

Správné zapojení vyžaduje montáž relé do rozvaděče, připojení tlačítek ke svorkám B1 a B2 a dodržení polarity napájecího napětí na svorce A1, obvykle v rozsahu 12-240 V AC/DC.

Otázka: Jaký je rozdíl mezi impulzním relé a běžným elektromagnetickým relé?

Impulzní relé je bistabilní a pamatuje si stav i po odpojení napájení, zatímco běžné relé je monostabilní a vyžaduje trvalé napájení ke změně a udržení stavu.

Otázka: Jaké jsou výhody pulzního relé oproti klasickému relé?

Pulzní relé snižuje potřebu vodičů a umožňuje ovládání z více míst, přičemž spotřebovává energii pouze při přepínání, což zvyšuje jeho energetickou efektivitu a životnost.

Otázka: K čemu slouží impulzní relé v domácnosti?

Impulzní relé se běžně používá pro pohodlné ovládání osvětlení z různých míst, což zjednodušuje elektroinstalaci a zvyšuje komfort uživatele.

Otázka: Jaké chyby se často dělají při zapojení pulzního relé?

Častou chybou je nesprávná polarita u DC napájení a použití napětí pod doporučený limit 11,3 V, což může způsobit nesprávnou funkci nebo poškození relé.

Otázka: Jak se diagnostikuje stav pulzního relé v průmyslových aplikacích?

Diagnostika probíhá kontrolou LED indikátorů, měřením odporu kontaktů nebo sledováním signálu v řídicím systému, což umožňuje rychlou identifikaci poruchy.

Otázka: Jaké jsou základní technické parametry pulzního relé?

Mezi nejdůležitější parametry patří pracovní napětí 12-240 V, maximální spínaný proud obvykle do 16 A a doba sepnutí impulsu v řádu milisekund.

Otázka: Jak se pulzní relé integruje do chytré domácnosti?

Pulzní relé lze snadno propojit s řídicími jednotkami chytré domácnosti přes standardní spínací vstupy, což umožňuje vzdálené ovládání osvětlení a automatizaci podle scénářů.

Otázka: Jak dlouho trvá sepnutí elektromagnetického pulzního relé?

Doba sepnutí závisí na typu relé, pohybuje se od méně než 1 ms až po více než 1 sekundu u některých speciálních modelů.

Otázka: Jaká je životnost pulzního relé ve srovnání s klasickým relé?

Pulzní relé nabízí životnost přes 100 000 spínacích cyklů, což je přibližně o 30 % více než u běžného elektromechanického relé.

Otázka: Jaké bezpečnostní normy by mělo pulzní relé splňovat?

Relé by mělo vyhovovat normám ČSN EN 61810-1 a mít certifikaci CE, zajišťující bezpečnost i elektromagnetickou kompatibilitu.

Otázka: Pro koho je vhodné použití pulzního relé a pro koho ne?

Pulzní relé se hodí pro ovládání osvětlení z více míst a úsporu kabeláže, ale není vhodné tam, kde není možné zajistit správné napájení impulsního signálu nebo kde je potřeba monostabilní spínání.

Tip: Při složitějších zapojeních nebo automatizacích doporučuji konzultaci s elektrotechnikem, aby byla zajištěna bezpečnost a správná funkce systému.
