Připojení třífázového motoru k jednofázové a třífázové síti
Připojení třífázového motoru vyžaduje přesné dodržení elektrického schématu a správný výběr zapojení, ať už k třífázové nebo jednofázové síti. Základní metody zahrnují konfigurace hvězda a trojúhelník nebo použití rozběhového kondenzátoru pro jednofázový provoz. Správné zapojení zajišťuje bezpečný chod motoru a optimální výkon.
Co si zapamatovat
- Třífázové motory se zapojují do hvězdy nebo trojúhelníku podle jmenovitého napětí (např. 380/220 V).
- Připojení třífázového motoru k jednofázové síti vyžaduje kondenzátor o kapacitě 50-200 µF pro motory do 1 kW.
- Provoz na jednofázové síti snižuje výkon motoru na 60-70 % jmenovité hodnoty a zvyšuje jeho teplotu, max. do 80 °C.
- Směr otáčení motoru lze změnit přepólováním dvou fází nebo pomocného vinutí s kondenzátorem.
- Při práci s kondenzátory je nutné zajistit jejich bezpečné vybíjení, například rezistorem, kvůli zbytkovému napětí.
Jak identifikovat a zapojit vinutí třífázového motoru
Jak správně zapojit třífázový motor hvězda trojúhelník začíná správnou identifikací vinutí. Třífázový motor má tři vinutí, označená 1, 2 a 3, každé s dvěma konci – a a b (například 1a, 1b). Při zapojení do hvězdy se spojují začátky vinutí (1a, 2a, 3a), zatímco konce (1b, 2b, 3b) jsou připojeny k příslušným fázím.
Zapojení do trojúhelníku naopak spojuje konce vinutí přesně takto: 1b se spojí s 2a, 2b s 3a a 3b s 1a. Tento způsob zapojení zajišťuje správný tok proudu a směr otáčení motoru. U motorů se svorkovnicí s šesti vodiči lze přepínat mezi hvězdou a trojúhelníkem podle potřeby, což umožňuje změnu provozního napětí nebo rozběhového režimu.
Jak vypadá schéma zapojení třífázového motoru do hvězdy a trojúhelníku
| Vinutí | Zapojení do hvězdy | Zapojení do trojúhelníku |
|---|---|---|
| 1a | spojeno s 2a a 3a (společný bod) | spojeno s 3b |
| 1b | připojeno k fázi U | spojeno s 2a |
| 2a | spojeno s 1a a 3a | spojeno s 1b |
| 2b | připojeno k fázi V | spojeno s 3a |
| 3a | spojeno s 1a a 2a | spojeno s 2b |
| 3b | připojeno k fázi W | spojeno s 1a |
Tip: Při měření vinutí motoru se zaměřte na odpor mezi vodiči 1a-1b, 2a-2b a 3a-3b, který by měl být podobný. Nesprávné hodnoty indikují poškození vinutí.
Znalost správného schématu zapojení třífázového motoru je nezbytná pro bezpečné a efektivní připojení k síti, a to jak třífázové, tak i při přechodu na jednofázovou pomocí rozběhového kondenzátoru a správné kapacity kondenzátoru.
Postup připojení třífázového motoru k třífázové síti
Postup připojení třífázového motoru k třífázové síti vyžaduje správný výběr zapojení vinutí podle jmenovitého napětí a pečlivou kontrolu vedení. Správné zapojení zajistí dlouhou životnost motoru i bezpečný provoz.
Základní zapojení motoru do hvězdy a trojúhelníku
Při připojení třífázového motoru k třífázové síti je nutné zvolit mezi zapojením do hvězdy a trojúhelníku podle jmenovitého napětí motoru. Zapojení do hvězdy odpovídá vyššímu jmenovitému napětí, například 380 V mezi fázemi, a umožňuje nižší proud při rozběhu. Trojúhelníkové zapojení se používá pro nižší napětí, například 220 V. Správné schéma zapojení třífázového motoru vychází z propojení tří vinutí tak, aby odpovídala těmto hodnotám. Nesprávné spojení může vést k přetížení motoru nebo jeho poškození.
Jak připojit motor k třífázové síti krok za krokem
- Ověření napětí – zjistěte jmenovité napětí motoru a dostupné napětí v třífázové síti (např. 380/220 V).
- Výběr zapojení – podle napětí zvolte hvězdu (pro 380 V) nebo trojúhelník (pro 220 V).
- Připojení vodičů – spojte vinutí motoru podle schématu zapojení 3f motoru a připojte k příslušným fázím s pevnými spoji.
- Kontrola spojů – zkontrolujte pevnost a správnost spojení, aby nedošlo k poruše nebo zkratu.
- Zapnutí motoru – při prvním spuštění sledujte proudy a teplotu motoru, abyste předešli přetížení.
PAA: Jak zapojit přepínač hvězda trojúhelník?
Přepínač hvězda-trojúhelník slouží ke snížení rozběhového proudu třífázového motoru. Motor se nejprve spouští v zapojení do hvězdy, kde má nižší proud, a po rozběhu se přepne do trojúhelníku pro plný výkon. Přepínač se zapojuje tak, aby správně měnil spojení vinutí motoru podle příslušného schématu zapojení třífázového motoru. Tento způsob zvyšuje životnost motoru a snižuje zatížení sítě při startu.
Tip: Při připojení motoru k třífázové síti vždy dbejte na bezpečnost a před zapojením odpojte napájení. Při změně směru otáčení motoru prohoďte libovolné dvě fáze, což je jednoduchý a spolehlivý způsob úpravy chodu motoru.
Podrobnější informace k zapojení třífázových motorů naleznete na portálu Eagri.cz, který nabízí schémata a podrobný návod k bezpečnému připojení motorů v praxi.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Postup připojení třífázového motoru k jednofázové síti s kondenzátorem
Pro připojení třífázového motoru k jednofázové síti je nezbytné zajistit fázový posun, který umožní motoru správný rozběh a provoz. Tento efekt se dosahuje pomocí kondenzátoru s vhodnou kapacitou, který se zapojuje mezi fázový a pomocný vodič. Následující podsekce popisují výběr kondenzátoru, jeho vliv na výkon a teplotu motoru, a základní postup zapojení rozběhového kondenzátoru.
Výběr správné kapacity kondenzátoru pro připojení k jednofázové síti
Pro připojení třífázového motoru k jednofázové síti se doporučuje použít kondenzátor s kapacitou mezi 50 a 200 µF. Kapacita kondenzátoru přímo souvisí s výkonem motoru; například pro motory do 1 kW je toto rozmezí nejvhodnější. Kondenzátor vytváří fázový posun, který simuluje chybějící fázi v jednofázové síti a umožňuje tak motoru správně se roztočit a pracovat. Výběr vhodné kapacity je klíčový pro efektivní provoz a zabránění přetížení motoru. Nesprávná kapacita může vést k problémům s rozběhem nebo k přehřívání.
Dopad připojení na výkon a teplotu motoru
Při připojení třífázového motoru k jednofázové síti s kondenzátorem klesá jeho výkon přibližně na 60-70 % nominální hodnoty. Tento výkonový úbytek je způsoben tím, že motor nemá k dispozici plný třífázový proud. Současně je nutné sledovat teplotu motoru, která by neměla během provozu překročit 80 °C, aby nedošlo k tepelnému poškození izolace vinutí. Vyšší teplota signalizuje nutnost úpravy kapacity kondenzátoru nebo omezení doby provozu. Nesprávné připojení nebo poddimenzování kondenzátoru může způsobit přehřívání a zkrácení životnosti motoru.

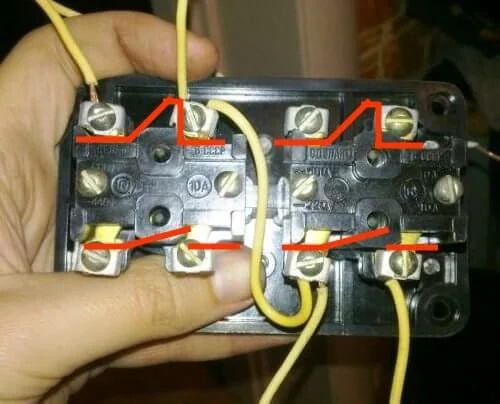

Jak se zapojuje rozběhový kondenzátor?
Rozběhový kondenzátor má vyšší kapacitu než pracovní kondenzátor a slouží výhradně k rozběhu motoru. Zapojí se mezi fázový a pomocný vodič motoru pouze na dobu rozběhu a po dosažení plných otáček je nutné jej odpojit, obvykle pomocí spínače nebo relé. Toto odpojení zabraňuje přehřívání kondenzátoru a snižuje ztráty v motoru. Pro správnou funkci je důležité zvolit kapacitu rozběhového kondenzátoru podle výkonu motoru a dodržet schéma zapojení třífázového motoru přizpůsobené jednofázové síti.
—
Otázka: Jak zapojit přepínač hvězda trojúhelník?
Přepínač se zapojuje tak, že při zapojení do hvězdy spojíte začátky vinutí, při trojúhelníku spojujete konce vinutí 1b+2a a 2b+3a.
Otázka: Jak se zapojuje rozběhový kondenzátor?
Rozběhový kondenzátor se připojuje mezi fázový a pomocný vodič motoru s kapacitou podle výkonu, typicky 50-200 µF pro motory do 1 kW.
Otázka: Jak změnit směr otáčení jednofázového motoru?
Směr otáčení změníte přepólováním pomocného vinutí nebo kondenzátoru při jednofázovém připojení nebo prohozením dvou fází u třífázového připojení.
Otázka: Kdy zapojit motor do hvězdy?
Motor se zapojuje do hvězdy při nižším napětí, například 380/220 V, aby snížil proudový odběr při rozběhu.
Otázka: Jaká je doporučená kapacita kondenzátoru pro motor 0,5 kW?
Pro motor o výkonu 0,5 kW se doporučuje kondenzátor s kapacitou 80-120 µF.
Otázka: Proč je potřeba kondenzátor při připojení třífázového motoru k jednofázové síti?
Kondenzátor vytváří fázový posun, který simuluje třetí fázi potřebnou pro rozběh a provoz motoru.
Otázka: Jaké jsou bezpečnostní zásady při práci s kondenzátory?
Po vypnutí napájení zůstává na kondenzátorech napětí, proto je nutné použít rezistor k jejich vybíjení a nikdy se nedotýkat vývodů ihned po odpojení.
Otázka: Může třífázový motor pracovat na jednofázové síti bez kondenzátoru?
Bez kondenzátoru se motor roztočí jen bez zatížení a často je nutné ručně otáčet hřídelí při startu, což není vhodné pro běžný provoz.
Otázka: Jak zjistit správné zapojení vinutí motoru?
Pomocí měření napětí a odporu vinutí multimetrem lze ověřit správnost zapojení podle schématu.
Otázka: Jaký je výkon motoru při připojení k jednofázové síti s kondenzátorem?
Výkon motoru klesá přibližně na 60-70 % jmenovité hodnoty kvůli omezenému napájení.
Otázka: Jak správně změřit odpor vinutí třífázového motoru před zapojením?
Měření se provádí pomocí ohmmetru na každé fázi samostatně, hodnoty by měly být přibližně stejné a obvykle v řádu jednotek ohmů.
Otázka: Jaký je doporučený postup pro dlouhodobý provoz třífázového motoru připojeného na jednofázovou síť?
Doporučuje se použít vhodný kondenzátor s kapacitou kolem 70 % hodnoty běžného kondenzátoru pro start, a pravidelně kontrolovat motor každých 500 provozních hodin.
| Výkon motoru (kW) | Doporučená kapacita kondenzátoru (µF) | Maximální provozní teplota (°C) | |
|---|---|---|---|
| 0,25 | 50-80 | 80 | |
| 0,5 | 80-120 |
Jak správně vybrat a zapojit kondenzátory pro jednofázové napájení
Připojení třífázového motoru k jednofázové síti vyžaduje použití kondenzátorů, které zajišťují potřebný fázový posun pro rozběh a provoz motoru. Správný výběr kapacity kondenzátorů závisí na výkonu motoru a na typu kondenzátoru – spouštěcím nebo pracovním.
Rozdíl mezi spouštěcím a pracovním kondenzátorem
Spouštěcí kondenzátor má výrazně vyšší kapacitu kondenzátoru než pracovní a slouží k rozběhu motoru. Je zapojen pouze krátkodobě, během startu, aby motor získal potřebný krouticí moment. Pracovní kondenzátor má nižší kapacitu a zůstává trvale připojený, čímž zajišťuje stabilní fázový posun a hladký chod motoru. Kapacita kondenzátorů se obvykle pohybuje mezi 50 µF až 200 µF v závislosti na výkonu motoru.
Jak správně zapojit kondenzátory do motorového obvodu
Spouštěcí kondenzátor se připojuje paralelně k pomocnému vinutí motoru na dobu rozběhu a po roztočení motoru se odpojuje pomocí spínacího mechanismu. Pracovní kondenzátor je trvale zapojen paralelně k vinutí, což umožňuje správný fázový posun a optimální výkon motoru. Toto zapojení je klíčové pro správný chod motoru při připojení k jednofázové síti.
Jak správně zapojit rozběhový kondenzátor u motoru na jednofázovou síť
Rozběhový kondenzátor se zapojuje paralelně k pomocnému vinutí pouze během startu motoru. Po dosažení provozních otáček se musí odpojit, aby nedošlo k jeho přehřívání a zbytečné spotřebě energie. Tento postup je nezbytný k prodloužení životnosti kondenzátoru a zajištění bezpečnosti zapojení.
| Výkon motoru (kW) | Kapacita spouštěcího kondenzátoru (µF) | Kapacita pracovního kondenzátoru (µF) |
|---|---|---|
| 0,25 | 60 – 80 | 20 – 30 |
| 0,75 | 110 – 140 | 40 – 60 |
| 1,5 | 180 – 200 | 60 – 90 |
Tip: Při zapojení motoru do jednofázové sítě je nezbytné přesně měřit kapacitu kondenzátorů a zkontrolovat správné připojení podle schématu zapojení třífázového motoru. Častou chybou je použití kondenzátoru s nedostatečnou kapacitou, což vede k problémům s rozběhem a přehřívání motoru. Tento způsob zapojení se hodí pro motory s výkonem do 2 kW, u vyšších výkonů je vhodnější použít jiné metody rozběhu.
Jak změnit směr otáčení třífázového motoru
Směr otáčení třífázového motoru změníte jednoduše prohozením dvou libovolných fází u zapojení 3f motoru k třífázové síti. Tento postup platí i při použití schématu zapojení třífázového motoru do hvězdy a trojúhelníku. Pokud motor běží opačným směrem, než je požadováno, stačí zaměnit dvě fáze ve svorkovnici.
U připojení třífázového motoru k jednofázové síti s rozběhovým kondenzátorem změna směru otáčení probíhá přepólováním pomocného vinutí, které je v sérii s kondenzátorem. Změnou polarity vinutí se obrátí směr magnetického pole a tím i směr otáčení motoru.
- Identifikace vinutí – najděte pomocné vinutí a připojení kondenzátoru
- Odpojení vinutí – odpojte vodiče pomocného vinutí
- Přepólování vodičů – prohoďte vodiče pomocného vinutí
- Kontrola zapojení – ujistěte se, že hlavní vinutí zůstává nezměněno
- Zapnutí motoru – ověřte, že motor se otáčí požadovaným směrem
Tip: Při měření vinutí motoru dbejte na správnou kapacitu kondenzátoru, aby nedošlo k poškození motoru nebo nesprávnému rozběhu.
Bezpečnostní opatření při práci s kondenzátory a motorovým zapojením
Při připojování třífázového motoru k jednofázové síti s rozběhovým kondenzátorem je nutné počítat s tím, že kondenzátor zůstává po odpojení napájení nabitý napětím až několik desítek voltů po dobu několika minut. Proto je nezbytné instalovat rezistor s odporem v řádu desítek kiloohmů (např. 47 kΩ) paralelně ke kondenzátoru, který zajistí bezpečné vybíjení během 1-5 minut a minimalizuje riziko úrazu elektrickým proudem při manipulaci.
Nesprávná kapacita kondenzátoru, například použití kondenzátoru s kapacitou mimo doporučený rozsah 50-200 µF pro motory do 1 kW, může vést ke špatnému rozběhu, přehřívání motoru a zkrácení životnosti vinutí. Přetížení vinutí způsobené nesprávným zapojením do hvězdy nebo trojúhelníku může způsobit nadměrný proud a poškození izolace. Před zapojením doporučuji přesně změřit odpor a kontinuitu vinutí pomocí ohmmetru, abyste ověřili správnost zapojení a zabránili zkratům.
- Vždy odpojte napájení a ověřte absenci napětí na kondenzátoru před zahájením práce
- Používejte rezistor pro bezpečné vybíjení kondenzátoru, aby nedošlo k úrazu
- Dodržujte přesné schéma zapojení vinutí do hvězdy nebo trojúhelníku podle jmenovitého napětí motoru (např. 380/220 V)
- Při nejasnostech nebo nestandardních podmínkách konzultujte odborníka se zkušenostmi s elektromotory
Tip: Častou chybou je použití kondenzátoru s příliš nízkou nebo vysokou kapacitou, což vede k neefektivnímu rozběhu a přehřívání motoru. Pro provoz na jednofázové síti se hodí kondenzátory s kapacitou přesně přizpůsobenou výkonu motoru.
Pro koho se to hodí: Tento postup je vhodný pro zkušené elektrikáře a techniky, kteří mají k dispozici měřicí přístroje a znají správné schéma zapojení.
Pro koho NE: Pro laiky bez elektrotechnického vzdělání nebo bez zkušeností s vysokým napětím je tento postup rizikový a doporučuje se použít motor určený přímo pro jednofázové napájení nebo využít frekvenční měnič s funkcí rozběhu.
Měření a testování správného zapojení motoru
Správné zapojení třífázového motoru ověříte pomocí měření napětí a odporu vinutí, případně testem směru otáčení. Měření napětí mezi konci vinutí pomáhá potvrdit správné schéma zapojení třífázového motoru, zda je motor připojen do hvězdy nebo do trojúhelníku. Nesprávné napětí může signalizovat chybu ve spojení vinutí nebo poruchu izolace.
Odpor vinutí se měří multimetrem v režimu měření odporu. Hodnota by měla být přibližně stejná u všech tří fází; výrazné odchylky ukazují na poškození nebo přerušené vinutí. Pro jednofázové připojení motoru je důležité změřit i kapacitu rozběhového kondenzátoru, která ovlivňuje startovací moment.
Test směru otáčení provedete krátkým zapnutím motoru a kontrolou otáček. Pokud směr neodpovídá požadavku, stačí prohodit dvě fáze v zapojení 3f motoru.
- Měření napětí – změřte napětí mezi jednotlivými konci vinutí pomocí voltmetru
- Měření odporu vinutí – pomocí multimetru změřte odpor všech tří vinutí
- Kontrola kapacity kondenzátoru – u jednofázového zapojení ověřte kapacitu rozběhového kondenzátoru
- Test směru otáčení – krátce spusťte motor a zkontrolujte směr otáček, případně prohoďte dvě fáze
Tip: Při měření vinutí motoru dbejte na vypnutí napájení a odpojení kabelů, aby nedošlo k poškození přístrojů nebo úrazu elektrickým proudem.
Doporučení pro dlouhodobý provoz třífázového motoru na jednofázové síti
Dlouhodobý provoz třífázového motoru na jednofázové síti vyžaduje udržování teploty motoru pod 80 °C, což je maximální hranice pro zachování integrity izolace vinutí a prevenci poškození. Překročení této teploty zvyšuje riziko rychlého stárnutí izolace a následného selhání motoru. Pro bezpečné a efektivní rozběhnutí i provoz motoru se doporučuje použití frekvenčního měniče, který umožňuje řízení napětí a frekvence s přesností, čímž snižuje riziko přetížení a tepelných špiček.
Pravidelná údržba zahrnuje měření odporu a izolačního stavu vinutí motoru, stejně jako kontrolu kapacity rozběhového kondenzátoru, která by měla odpovídat výkonu motoru (typicky 50-200 µF pro motory do 1 kW). Nesprávná kapacita kondenzátoru vede k nedostatečnému fázovému posunu, což způsobuje špatný rozběh, zvýšený proud a přehřívání. Správné zapojení vinutí podle schématu hvězda trojúhelník je nezbytné k rovnoměrnému zatížení a minimalizaci ztrát.
- Sledujte teplotu motoru pravidelně během provozu pomocí teplotních čidel nebo termokontaktů
- Používejte frekvenční měnič pro řízení rozběhu a provozních parametrů motoru
- Provádějte pravidelné měření odporu a izolačního stavu vinutí motoru
- Kontrolujte kapacitu a stav rozběhového kondenzátoru podle výkonu motoru
- Dodržujte přesné schéma zapojení vinutí (hvězda nebo trojúhelník) podle výrobních údajů
- Zajistěte ochranu motoru tepelnými relé a jističem s nastavením na jmenovitý proud motoru
Tip: Častou chybou je použití kondenzátoru s nesprávnou kapacitou nebo jeho nesprávné zapojení, což vede ke zvýšenému proudovému odběru a přehřívání motoru. Pro dlouhodobý provoz na jednofázové síti se hodí motor s integrovanou tepelnou ochranou nebo doplněný o externí ochranné prvky. Naopak provoz bez frekvenčního měniče a bez pravidelné kontroly technického stavu se nedoporučuje kvůli riziku předčasného selhání motoru.
Dodržování těchto doporučení zajistí spolehlivý a bezpečný provoz třífázového motoru na jednofázové síti s minimalizací rizika poškození a prodloužením životnosti zařízení.
Časté dotazy k připojení třífázového motoru k jednofázové a třífázové síti
Otázka: Jak zapojit přepínač hvězda trojúhelník?
Přepínač hvězda trojúhelník spojuje začátky vinutí do hvězdy pro nižší napětí a provozní proud. Při zapojení do trojúhelníku se spojují konce vinutí 1b+2a a 2b+3a, čímž motor běží na vyšší napětí a výkon.
Otázka: Jak se zapojuje rozběhový kondenzátor?
Rozběhový kondenzátor se připojuje mezi fázový a pomocný vodič motoru, přičemž kapacita kondenzátoru by měla odpovídat výkonu motoru, typicky 50-200 µF pro motory do 1 kW.
Otázka: Jak změnit směr otáčení jednofázového motoru?
Směr otáčení změníte přepólováním pomocného vinutí nebo kondenzátoru u jednofázového připojení, případně prohozením dvou fází u třífázového motoru.
Otázka: Kdy zapojit motor do hvězdy?
Zapojení do hvězdy se používá při nižším napětí, například 380/220 V, aby se snížil proudový odběr během rozběhu motoru.
Otázka: Jaká je doporučená kapacita kondenzátoru pro motor 0,5 kW?
Pro motor s výkonem 0,5 kW se doporučuje kondenzátor s kapacitou 80-120 µF.
Otázka: Proč je kondenzátor potřeba při připojení třífázového motoru k jednofázové síti?
Kondenzátor vytváří fázový posun, který simuluje třetí fázi nutnou pro rozběh a provoz motoru na jednofázové síti.
Otázka: Jaké jsou bezpečnostní zásady při práci s kondenzátory?
Po vypnutí napájení může kondenzátor držet napětí, proto je třeba použít rezistor k jeho vybíjení a nikdy se nedotýkat vývodů ihned po odpojení.
Otázka: Může třífázový motor pracovat na jednofázové síti bez kondenzátoru?
Bez kondenzátoru se motor roztočí jen bez zátěže a často je nutné ručně startovat, což není vhodné pro běžný provoz.
Otázka: Jak zjistit správné zapojení vinutí motoru?
Pomocí měření odporu a napětí vinutí multimetrem lze ověřit správné schéma zapojení třífázového motoru.
Otázka: Jaký je výkon motoru při připojení k jednofázové síti s kondenzátorem?
Výkon klesá přibližně na 60-70 % jmenovité hodnoty kvůli omezenému napájení jednofázové sítě.
Otázka: Jak správně změřit odpor vinutí třífázového motoru před zapojením?
Měření ohmmetrem by mělo ukázat přibližně stejné hodnoty na všech třech vinutích, obvykle v jednotkách ohmů.
Otázka: Jaký je doporučený postup pro dlouhodobý provoz třífázového motoru na jednofázové síti?
Použijte kondenzátor s kapacitou kolem 70 % startovací hodnoty a kontrolujte motor pravidelně každých 500 provozních hodin.
Otázka: Jaké jsou chyby při připojení třífázového motoru k jednofázové síti?
Častá chyba je použití nevhodné kapacity kondenzátoru, což vede k přehřátí motoru a snížení životnosti.
Otázka: Jak připojení třífázového motoru k jednofázové síti ovlivňuje směr otáčení?
Směr otáčení je třeba upravit správným přepólováním kondenzátoru nebo pomocného vinutí, jinak motor může běžet opačným směrem.
Otázka: Jaký vliv má schéma zapojení třífázového motoru na jeho provoz?
Správné schéma zapojení 3f motoru (hvězda nebo trojúhelník) ovlivňuje proudový odběr, výkon a spolehlivost motoru při připojení k síti.
