Topný systém s přirozenou gravitací bez čerpadla princip a výhody

Topný systém s přirozenou gravitací bez čerpadla využívá princip přirozené cirkulace vody, která díky rozdílu teplot stoupá a klesá v potrubí. Správné dimenzování potrubí a umístění expanzní nádrže jsou klíčové pro jeho efektivní a bezporuchový provoz. Tento systém nabízí nižší provozní náklady a vyšší spolehlivost díky absenci mechanických částí.

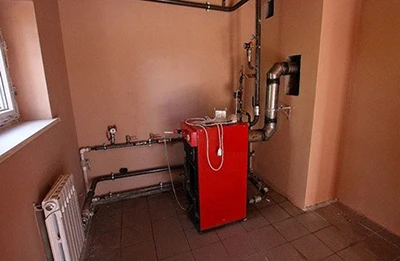

Jak funguje topný systém s přirozenou gravitací bez čerpadla?

Topný systém s přirozenou gravitací bez čerpadla funguje na fyzikálním principu rozdílu hustoty vody při různých teplotách. Teplá voda zahřátá na 70-90 °C má nižší hustotu, a proto stoupá vzhůru v potrubí, zatímco studená voda s vyšší hustotou klesá dolů. Tento proces vytváří přirozenou cirkulaci vody, která nevyžaduje použití čerpadla. Díky tomu systém dosahuje energetické nezávislosti a je méně náročný na údržbu.

Historie gravitační cirkulace sahá až do roku 1777, kdy ji popsal Bonneman, a později Hood v roce 1841 zdokonalil principy využití teplotního rozdílu pro pohyb vody v topných soustavách. Pro správnou funkci topného systému s přirozenou gravitací je klíčové dimenzování potrubí a kvalitní izolace potrubí, aby se minimalizovaly tepelné ztráty. Součástí systému bývá i expanzní nádrž, která vyrovnává tlak vznikající při ohřevu vody.

Jak funguje gravitace v topném systému bez čerpadla

• Teplá voda s nižší hustotou stoupá do radiátorů
• Studená voda s vyšší hustotou klesá zpět do kotle
• Přirozená cirkulace vody zajišťuje nepřetržitý oběh bez čerpadla
• Správné dimenzování potrubí a izolace minimalizují ztráty tepla
• Expanzní nádrž udržuje stabilní tlak v soustavě a zabraňuje poškození

Tento princip gravitačního topení je efektivní zejména v menších objektech či tam, kde je žádoucí energetická nezávislost a nízké provozní náklady.

Technické parametry a konstrukce gravitačního topného systému

Topný systém s přirozenou gravitací bez čerpadla využívá princip přirozené cirkulace vody, která proudí pouze díky rozdílu hustoty teplé a studené vody. Maximální délka vodorovného potrubí v takovém systému nesmí přesáhnout 30 metrů, aby nedocházelo k výrazným tepelným ztrátám a poklesu průtoku. Doporučený sklon potrubí je 1 až 5 %, což zajistí dostatečný gravitační spád pro cirkulaci bez nutnosti čerpadla.

Průměr trubek je klíčovým parametrem dimenzování potrubí – pro hlavní stoupačku doporučuji ocelové trubky s minimálním průměrem 50 mm, které zajistí dostatečný průtok a minimalizují odpor. Systém může být jednopotrubní, kde voda proudí jedním okruhem, nebo dvoutrubkový, který umožňuje rovnoměrnější rozložení tepla mezi radiátory a lepší regulaci teploty.

Expanzní nádrž je nezbytná pro vyrovnání objemových změn vody při ohřevu. Membránová expanzní nádrž udržuje pracovní tlak systému a zabraňuje vzniku vzduchových bublin, zatímco otevřená expanzní nádrž je obvykle umístěná na střeše a umožňuje přímý kontakt s atmosférou, což vyžaduje pečlivou izolaci potrubí.

Výpočet a návrh topného systému s přirozenou gravitací bez čerpadla

Při návrhu je klíčové správné dimenzování potrubí a volba expanzní nádrže podle objemu topného média. Výhody topného systému s přirozenou gravitací bez použití čerpadla spočívají v energetické nezávislosti, nižších provozních nákladech a jednoduché údržbě. Nevýhodou bývá omezená délka potrubí a nutnost přesného sklonu, což je zásadní při instalaci.

Výhody a nevýhody topných systémů s přirozenou gravitací

Topný systém s přirozenou gravitací bez čerpadla nabízí řadu výhod i některá omezení, která ovlivňují jeho využití v praxi. Níže se podíváme na klíčové přednosti i nevýhody tohoto řešení, abyste měli jasnou představu o jeho principech a efektivitě.

Životnost gravitačních topných systémů a jejich dlouhodobá spolehlivost

Gravitační topný systém s přirozenou cirkulací vody dosahuje životnosti až 40 let díky jednoduché konstrukci bez pohyblivých částí, jako jsou čerpadla. Tento fakt výrazně zvyšuje spolehlivost a snižuje riziko poruch. Důležitou roli hraje kvalitní dimenzování potrubí a pravidelná údržba expanzní nádrže i izolace potrubí, které minimalizují korozní a tepelné ztráty. Díky absenci elektrických zařízení nevzniká hluk ani vibrace, což přispívá k tichému provozu systému.

Ekonomické aspekty: náklady na instalaci a provoz gravitačních systémů

Instalace topného systému s přirozenou gravitací bez čerpadla představuje vyšší počáteční investici, která může dosáhnout až 7 % celkové ceny budovy. Tyto náklady vyplývají zejména z nutnosti většího objemu potrubí a správného dimenzování systému pro efektivní přirozenou cirkulaci vody. Provozní náklady jsou však výrazně nižší, protože systém nevyžaduje elektrickou energii pro čerpadla ani další mechanická zařízení, což zajišťuje energetickou nezávislost a úsporu na elektřině.

Nevýhody gravitačních topných systémů: pomalý náběh a jeho příčiny

Hlavní nevýhodou gravitacni cirkulace topení je pomalý náběh vytápění, který vzniká kvůli velkému objemu vody v systému. Tento objem vody je nutné nejprve ohřát, což prodlužuje dobu potřebnou k dosažení požadované teploty v místnostech. V praxi to znamená, že systém není ideální pro rychlé změny teplot nebo nepravidelné vytápění. Pomalý náběh může ovlivnit komfort uživatelů, zvláště v zimních měsících při častých výkyvech teplot.

Tip: Pro koho se topný systém s přirozenou gravitací bez čerpadla hodí? Vhodný je zejména pro nízkoenergetické domy s dlouhodobým a rovnoměrným provozem topení. Naopak méně vhodný je tam, kde je potřeba rychlé a flexibilní vytápění.

Jak správně navrhnout a dimenzovat gravitační topný systém?

Pro správné fungování topného systému s přirozenou gravitací bez čerpadla je klíčové přesné dimenzování potrubí a volba vhodné expanzní nádrže. Následující návod vysvětluje základní výpočty a doporučení odborníků, které zajistí efektivní cirkulaci a stabilní tlak v systému.

Výpočet průměru potrubí

Průměr trubek se určuje na základě potřebné tepelné energie s přičtením 20 % rezervy, aby byla zajištěna přirozená cirkulace vody bez nutnosti čerpadla. Zvýšení průměru pomáhá překonat odpor a udržet stabilní tok.

1. Stanovte tepelnou potřebu objektu v kW.
2. Vypočítejte průtok potřebný k dodání této energie.
3. Zvyšte průtok o 20 % pro bezpečnou rezervu.
4. Vyberte průměr trubek podle tabulek dimenzování potrubí pro gravitační topení.

Volba expanzní nádrže

Objem expanzní nádrže by měl odpovídat přibližně 10 % celkového objemu vody v systému. Tato velikost umožňuje kompenzovat změny objemu vody při zahřátí a udržet stabilní tlak v soustavě.

1. Změřte objem vody v celém systému v litrech.
2. Vypočítejte 10 % z tohoto objemu.
3. Zvolte expanzní nádrž s odpovídajícím objemem a vhodným tlakem.

Tip: Správná izolace potrubí zabraňuje tepelným ztrátám a zlepšuje energetickou nezávislost systému s přirozenou cirkulací vody.

Jak předcházet zamrznutí potrubí v gravitačních systémech?

Nevytápěné prostory představují v topném systému s přirozenou gravitací bez čerpadla hlavní riziko zamrznutí potrubí, které může vést k prasknutí trubek a vážnému poškození systému. Voda v potrubí zamrzá při teplotách pod 0 °C, proto je nezbytné použít izolaci s minimální tloušťkou 20 mm, ideálně z pěnových polyetylénových nebo minerálních vláknitých materiálů, které mají tepelný odpor R ≥ 1,0 m²K/W. Izolace musí být dimenzována přesně podle průměru potrubí, například pro ocelové trubky 50 mm se doporučuje izolace o průměru 63 mm, aby se minimalizovaly tepelné ztráty a zabránilo zamrznutí.

Umístění expanzní nádrže v podkroví je klíčové pro prevenci zamrznutí, protože teplota v této části budovy obvykle neklesá pod +5 °C, což udržuje vodu v kapalném stavu. Expanzní nádrž by měla být instalována ve výšce minimálně 3 metry nad kotlem, aby se zajistil dostatečný hydrostatický tlak a podpořila přirozená cirkulace. Nevhodné umístění, například ve sklepě nebo nevytápěných prostorách, zvyšuje riziko zamrznutí a následných havárií.

Dalším faktorem je správné dimenzování potrubí, které v gravitačním systému musí být větší než u systémů s nuceným oběhem. Hlavní stoupačky by měly mít průměr minimálně 50 mm, s postupným zmenšováním o jednu velikost po rozvětvení. Vodorovné úseky potrubí by neměly přesáhnout 30 metrů a měly by být vedeny se sklonem 1-5 % podle délky, což umožňuje efektivní odvod vzduchu do expanzní nádrže a zabraňuje vzniku vzduchových zámků, které by mohly narušit cirkulaci.

Pravidelná kontrola stavu izolace a okolí potrubí je nezbytná, protože poškozená nebo vlhká izolace výrazně snižuje tepelný odpor a zvyšuje riziko zamrznutí. Doporučuje se provádět inspekci minimálně jednou ročně před topnou sezónou a v případě potřeby izolaci doplnit nebo opravit.

• Použijte izolaci potrubí s minimální tloušťkou 20 mm a tepelným odporem R ≥ 1,0 m²K/W v nevytápěných prostorách
• Umístěte expanzní nádrž v podkroví minimálně 3 metry nad kotlem pro optimální tlak a teplotu
• Dimenzujte potrubí s minimálním průměrem 50 mm pro hlavní stoupačky a dodržujte maximální vodorovnou délku 30 metrů se sklonem 1-5 %
• Provádějte pravidelnou roční kontrolu izolace a stavu potrubí před topnou sezónou

Jak funguje topný systém s přirozenou gravitací bez čerpadla

Topný systém s přirozenou gravitací bez čerpadla využívá fyzikální princip rozdílu hustoty vody při ohřevu. Teplá voda s hustotou kolem 965 kg/m³ při 90 °C stoupá vzhůru potrubím, zatímco studená voda s hustotou přibližně 977 kg/m³ při 70 °C klesá, což vytváří přirozený oběh bez potřeby elektrického čerpadla. Správná izolace potrubí a umístění expanzní nádrže v teplejším prostoru významně zvyšují spolehlivost systému a minimalizují riziko zamrznutí, které by mohlo ohrozit funkčnost gravitačního topení.

Srovnání gravitačního topného systému s moderními systémy s čerpadlem

Gravitační topný systém funguje na principu přirozené cirkulace vody založené na rozdílu hustoty teplé a studené vody. Teplá voda s hustotou cca 965 kg/m³ při 90 °C stoupá vzhůru potrubím, zatímco studená voda s hustotou kolem 977 kg/m³ při 70 °C klesá, což vytváří samovolný oběh bez potřeby oběhového čerpadla. Tento princip umožňuje energetickou nezávislost systému, protože nevyžaduje elektrickou energii pro pohon čerpadla, a tím výrazně snižuje provozní náklady a eliminuje riziko poruch spojených s mechanickými částmi.

Naopak topné systémy s čerpadlem využívají nucený oběh vody, který umožňuje efektivnější distribuci tepla i v rozsáhlých objektech s dlouhými potrubními trasami. Čerpadla zajišťují stabilní průtok a přesnou regulaci teploty, což je nezbytné u větších budov s komplexními rozvody a vyšší tepelnou zátěží. Tyto systémy však vyžadují přívod elektrické energie, což zvyšuje jejich provozní náklady a závislost na dodávkách elektřiny.

Tip: Při návrhu gravitačního topení je klíčové správné dimenzování potrubí s minimálním průměrem 50 mm pro hlavní stoupačku a dodržení sklonu potrubí 1-5 % podle délky trasy, aby byla zajištěna optimální cirkulace a odvádění vzduchu do expanzní nádrže. Častou chybou je nedostatečná izolace potrubí vedoucího přes nevytápěné prostory, což zvyšuje riziko zamrznutí vody a poškození systému.

Gravitační systémy se hodí především do menších rodinných domů s jednoduchým rozvodem a maximální plochou vytápěné plochy kolem 100 m². Pro větší objekty s komplikovanějšími rozvody a vyšší tepelnou zátěží jsou vhodnější systémy s nuceným oběhem, které umožňují lepší regulaci a efektivitu.

Výběr mezi gravitačním systémem a systémem s čerpadlem závisí na požadavcích na energetickou nezávislost, velikost objektu a finanční možnosti investice. Gravitační topení nabízí dlouhodobě nižší provozní náklady a tichý provoz, ale vyžaduje precizní návrh a instalaci. Systémy s čerpadlem poskytují vyšší komfort a flexibilitu, avšak s vyššími náklady na provoz a údržbu.

Jak integrovat gravitační topný systém s obnovitelnými zdroji energie?

Integrace gravitačního topného systému s obnovitelnými zdroji energie představuje efektivní způsob, jak zvýšit energetickou nezávislost a snížit náklady na vytápění. Správné hydraulické zapojení umožňuje využití solárních kolektorů i tepelných čerpadel, přičemž je nutné dodržet teplotní limity a respektovat specifika přirozené cirkulace vody bez čerpadla.

Integrace se solárními kolektory

Solární kolektory ohřívají vodu pomocí sluneční energie a doplňují tak gravitační topný systém o obnovitelný zdroj tepla. V gravitačním systému s přirozenou cirkulací vody se teplá voda pohybuje potrubím díky rozdílu hustoty, což eliminuje potřebu oběhového čerpadla a snižuje provozní náklady. Při dimenzování potrubí je nezbytné použít trubky s minimálním průměrem 50 mm pro hlavní stoupačky a zajistit sklon potrubí 1-5 % podle délky, aby byla zachována optimální cirkulace. Expanzní nádrž musí mít objem odpovídající celkovému objemu vody v systému, obvykle 5-10 % objemu topné vody, aby nedocházelo k narušení cirkulace. Kvalitní izolace potrubí s tloušťkou minimálně 20 mm zamezuje tepelným ztrátám a zvyšuje účinnost celého systému.

Možnosti s tepelným čerpadlem

Tepelné čerpadlo lze připojit k gravitačnímu systému jako doplňkový zdroj tepla, avšak v tomto případě je nutná instalace oběhového čerpadla pro zajištění správného průtoku topné vody. Hydraulický návrh musí zahrnovat oddělení okruhů a regulaci teplot, aby se zabránilo přehřátí nebo podchlazení systému. Tepelná čerpadla pracují optimálně s nízkoteplotními okruhy (průtok 35-45 °C), proto je třeba přizpůsobit radiátory nebo použít podlahové vytápění. Tato kombinace je vhodná pro uživatele, kteří chtějí modernizovat gravitační topení a zároveň využít výhod vyšší účinnosti tepelných čerpadel, přičemž jsou schopni akceptovat zvýšenou spotřebu elektrické energie kvůli čerpadlu.

Tip: Pro zachování přirozené gravitace a efektivní provoz systému s obnovitelnými zdroji je klíčové přesné dimenzování potrubí a expanzní nádrže. Nedodržení těchto parametrů často vede k poruchám cirkulace a snížení účinnosti topení. Doporučuji proto konzultovat návrh s odborníkem, který zajistí správné hydraulické vyvážení systému.

Časté dotazy

Co je to topný systém s přirozenou gravitací bez čerpadla?

Je to topný systém, který využívá přirozený oběh vody způsobený rozdílem hustoty vody při 70-90 °C bez použití čerpadla.

Jaká je maximální délka potrubí v gravitačním topení?

Maximální délka vodorovného potrubí je doporučena do 30 metrů s optimálním sklonem 1-5 %.

Jak dlouhá je životnost topného systému bez čerpadla?

Životnost systému dosahuje 35-40 let díky jednoduché konstrukci a absenci pohyblivých částí.

Jaké jsou hlavní výhody gravitačního topení?

Systém je energeticky nezávislý, eliminuje hluk a vibrace a má dlouhou životnost.

Jak lze předejít zamrznutí potrubí v tomto systému?

Kvalitní izolace potrubí a umístění expanzní nádrže v podkroví výrazně snižují riziko zamrznutí.

Jak se dimenzuje průměr potrubí v gravitačním systému?

Průměr potrubí se zvýší o 20 % nad tepelnou potřebu místnosti pro zajištění efektivní cirkulace.

Jaký objem by měla mít expanzní nádrž?

Objem expanzní nádrže by měl být přibližně 10 % celkového objemu vody v systému.

Lze gravitační topný systém kombinovat s tepelným čerpadlem?

Ano, ale tepelné čerpadlo vyžaduje oběhové čerpadlo, což omezuje čistě gravitační cirkulaci.

Jaké jsou nevýhody topného systému bez čerpadla?

Pomalý náběh topení, vyšší počáteční náklady a riziko zamrznutí potrubí v nevytápěných prostorách.

Pro jaké objekty je vhodný gravitační topný systém?

Vhodný je pro menší objekty do cca 100 m² a tam, kde je důležitá nezávislost na elektřině.

Jaké materiály jsou nejvhodnější pro potrubí v gravitačním topném systému?

Nejčastěji se používá měď nebo ocel s průměrem potrubí mezi 22-28 mm pro optimální průtok a odolnost.

Jaká je doporučená výška rozdílu mezi kotlem a nejvyšším topným tělesem?

Optimální výška rozdílu je alespoň 2 metry, což umožňuje dostatečnou přirozenou cirkulaci vody.

Jak často je potřeba odvzdušňovat gravitační topný systém?

Odvzdušňování by mělo probíhat minimálně jednou ročně, ideálně před topnou sezónou, aby se zajistila správná cirkulace.

Je možné použít gravitační topný systém v kombinaci s akumulační nádrží?

Ano, akumulační nádrž s objemem 500-1000 litrů pomáhá stabilizovat teplotu a zvyšuje efektivitu systému.

Jaké jsou běžné příčiny poruch v gravitačním topném systému bez čerpadla?

Nejčastějšími příčinami jsou zanesení potrubí, špatná izolace a nedostatečné odvzdušnění systému.
