Schéma připojení a instalace plynového kotle svépomocí krok
Odborná instalace plynového kotle vyžaduje dodržení přísných technických norem a legislativních požadavků pro zajištění bezpečného provozu celého topného systému. Samotná montáž kondenzačního kotle zahrnuje správné zapojení plynového potrubí, odtahu spalin a hydraulického okruhu, přičemž jakákoliv chyba v těsnosti spojů představuje přímé ohrožení zdraví. Pokud plánujete připojení kotle svépomocí, musíte mít na paměti, že zákonné předpisy vyžadují finální revizi od certifikovaného technika, bez které kotel nesmí být uveden do provozu.
⭐ Co byste měli vědět
- Plynové kotle dělíme na jednookruhové a dvouokruhové s výkonem od 42 do 100 kW u nástěnných modelů.
- Mezera mezi kotlem a stěnou by měla být 30-50 cm pro bezpečnou instalaci a údržbu.
- Připojení plynového potrubí vyžaduje odborníka, ale elektrické zapojení a topný systém lze provést svépomocí.
- Kondenzační kotle vyžadují speciální odvod kondenzátu napojený na kanalizaci nebo čerpací stanici.
- Bez odborné kontroly a povolení lze při instalaci plynového kotle čelit pokutám a bezpečnostním rizikům.
Jaký typ plynového kotle zvolit a jaké má funkce
Pro efektivní vytápění a ohřev vody v domácnosti vybírejte mezi jednookruhovým a dvouokruhovým systémem, přičemž standardní nástěnný plynový kotel dosahuje výkonu 42 až 100 kW. Jednookruhový kotel slouží výhradně k vytápění objektu, zatímco dvouokruhový kotel disponuje dvěma výměníky tepla a zajišťuje současně ohřev teplé vody pro koupelnu či kuchyni. Správný výběr ovlivňuje schéma zapojení plynového kotle pro domácnost, které musí odpovídat zvolené technologii.
- Jednookruhový kotel: Určen pouze pro radiátorové nebo podlahové vytápění.
- Dvouokruhový kotel: Integruje vytápění a průtokový ohřev teplé vody v jednom zařízení.
- Kondenzační kotel: Využívá latentní teplo ze spalin, což zvyšuje účinnost celého systému.
Odborná rada: Při plánování instalace pamatujte, že elektrické zapojení kotle a napojení na plyn podléhá přísným normám pro bezpečnost plynového kotle. I když vás láká připojení kotle svépomocí, mějte na paměti, že neodborná instalace plynového kotle svépomocí často vede k neuznání záruky nebo úniku plynu. Častá chyba: podcenění těsnosti spojů při napojování na rozvody, což vyžaduje následnou revizi certifikovaným technikem.
Konstrukční a instalační požadavky pro plynový kotel
Správná instalace plynového kotle vyžaduje dodržení přesných prostorových parametrů. Mezera mezi kotlem a stěnou musí činit 30 až 50 centimetrů, což zajistí dostatečný přístup pro servisní úkony a přirozené odvětrávání. Před samotným připojením plynového kotle je kriticky důležité provést proplach potrubí, čímž odstraníte mechanické nečistoty a špony, které by mohly poškodit citlivé vnitřní komponenty. Bezpečnost plynového kotle závisí na těsnosti všech spojů a správném dimenzování přívodního vedení.
Potřebné vybavení a materiály
Pokud zvažujete, jaké materiály jsou potřeba k instalaci plynového kotle doma, připravte si kvalitní spojovací komponenty a těsnicí prvky certifikované pro plynové instalace.
- Momentový klíč pro přesné dotažení spojů
- Detektor úniku plynu pro závěrečnou kontrolu těsnosti
- Instalační sada pro kondenzační kotel včetně odkouření
- Těsnicí pásky nebo pasty schválené pro plyn
- Momentový klíč a sada stranových klíčů
Odborná rada: Častá chyba spočívá v použití nevhodných těsnění, která degradují vlivem teploty. Instalace se hodí pro technicky zdatné jedince se znalostí norem, avšak pro osoby bez zkušeností s prací pod tlakem je vhodnější přenechat závěrečné zprovoznění autorizovanému technikovi. Po instalaci musí mít systém provozní tlak v rozmezí 1,2 až 1,5 baru.

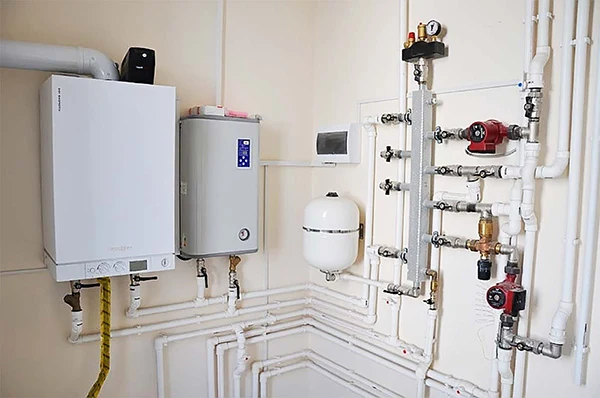

Jak připojit plynový kotel k topnému a plynovému systému
Jak připojit plynový kotel k topnému a plynovému systému vyžaduje dodržení přesného pořadí prvků a striktní těsnost všech spojů. Správná instalace zajistí dlouhou životnost výměníku a efektivní provoz celého topného okruhu. Před zahájením prací je nutné propláchnout potrubí kotle i celý topný systém, čímž odstraníte nečistoty a kovové špony, které by mohly poškodit oběhové čerpadlo.
Jaké jsou hlavní komponenty pro připojení plynového kotle?
Pro bezpečný provoz je nezbytné instalovat na každou větev uzavírací ventil, který umožní servisní odpojení bez vypouštění celého topného systému. Před vstupem vratné vody do kotle musí být vždy umístěn filtr na potrubí, který účinně chrání citlivý výměník tepla před usazováním nečistot a vodního kamene. Důležitou součástí je membránová expanzní nádoba, která vyrovnává tlakové rozdíly vznikající při ohřevu vody v uzavřeném systému. U uzavřených systémů je dále nutná instalace oběhového čerpadla a bezpečnostní skupiny. Kondenzační kotel instalace vyžaduje také správné napojení odvodu kondenzátu do odpadního systému, případně využití kondenzačního čerpadla.
| Komponenta | Funkce v systému |
|---|---|
| Uzavírací ventil | Servisní izolace kotle od okruhu |
| Filtr na potrubí | Ochrana výměníku před nečistotami |
| Expanzní nádoba | Vyrovnávání změn objemu vody |
| Plynová hadice | Flexibilní připojení s paronitovým těsněním |

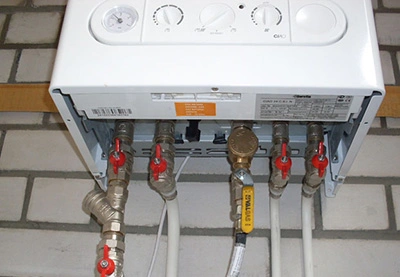

Odborná rada: Častá chyba při připojení kotle svépomocí spočívá v záměně přívodního a vratného potrubí, což vede k okamžitému přehřátí výměníku. Vždy ověřte polohu připojovacích uzlů, které se standardně nacházejí na spodní straně kotle: vlevo přívod horké vody, vpravo zpětné vedení.
Jak správně instalovat potrubí podle připojovacích uzlů kotle?
Při montáži postupujte přesně podle schématu výrobce, kde jsou připojovací uzly kotle jasně definovány pro plyn, topnou vodu a užitkovou vodu. Připojení k plynovému hlavnímu přívodu proveďte pomocí certifikované flexibilní hadice a paronitových těsnění. Elektrické zapojení kotle proveďte až po hydraulickém propojení, přičemž dbejte na dodržení normy pro bezpečnost plynového kotle. Samotná montáž a připojení trvá zkušenému instalatérovi přibližně 4 až 6 hodin v závislosti na složitosti rozvodů. Instalace se hodí pro technicky zdatné jedince se znalostí lisovacích prací, ale pro zapojení plynové větve doporučuji vždy přizvat autorizovaného plynaře. Pro laiky bez odborného vybavení je svépomocná instalace nevhodná kvůli vysokému riziku úniku plynu a nutnosti tlakové zkoušky spojů při tlaku 2 atmosféry. Pamatujte, že instalace plynového kotle svépomocí vyžaduje následnou kontrolu odborníkem s povolením, bez které plynárenská služba nevydá povolení k provozu.
Instalace kondenzačního kotle a odvod kondenzátu
Kondenzační plynový kotel instalace vyžaduje specifický přístup, protože tento typ zařízení využívá latentní teplo ze spalin. Provoz vyžaduje instalaci certifikovaného odkouření, které odolá kyselému kondenzátu. Zde je nutné použít výhradně plastový komín nebo nerezový komín s odpovídající povrchovou úpravou.
Technické požadavky na odvod kondenzátu
Odvod kondenzátu kotle musí být vždy napojen na domovní kanalizaci. Pokud je kotel umístěn v suterénu pod úrovní kanalizačního potrubí, využijte přečerpávací stanici, která bezpečně dopraví odpadní kapalinu do odpadu.
- Použijte sifon s kuličkovou uzávěrou, která zabrání úniku spalin do místnosti.
- Potrubí pro kondenzát veďte v minimálním spádu 2 % směrem ke kanalizaci.
- Neutralizační box instalujte v případě, že objem kondenzátu přesahuje kapacitu odpadního systému.
Odborná rada: Častá chyba při instalaci plynového kotle svépomocí spočívá v použití nevhodných kovových trubek pro odvod kondenzátu, které vlivem kyselého pH rychle korodují. Pamatujte, že bezpečnost plynového kotle závisí na těsnosti celého systému odtahu spalin. Tento typ instalace se hodí pro technicky zdatné kutily s revizní zprávou od odborníka, ale nedoporučuji jej laikům bez zkušeností s plynovými rozvody. Samotná montáž a připojení plynového kotle zabere zkušenému řemeslníkovi přibližně 6 až 8 hodin čistého času.
Komínové systémy pro plynové kotle
Výběr správného odtahu spalin je pro bezpečnost plynového kotle naprosto klíčový. Pro moderní kondenzační kotel instalace vyžaduje certifikovaný komínový systém, který musí být vždy vyvložkován nerezovou nebo plastovou vložkou odolnou vůči kyselému kondenzátu. U kotlů s uzavřenou spalovací komorou se standardně využívá koaxiální komín, který současně zajišťuje přívod spalovacího vzduchu zvenčí a odvod spalin. Tento systém eliminuje potřebu dodatečného větrání místnosti, protože kotel nečerpá vzduch z interiéru.
Při návrhu systému zohledněte následující technické parametry:
- Koaxiální komín odděluje přívod čerstvého vzduchu a odvod spalin v jedné konstrukci.
- Plastové vložky jsou pro kondenzační kotle nejvhodnější volbou díky vysoké odolnosti vůči agresivnímu kondenzátu.
- Nerezová vložka chrání zdivo před korozí způsobenou kyselým kondenzátem vznikajícím při provozu.
- U kotlů s otevřenou spalovací komorou je nutné zajistit tradiční komín a zajistit výměnu vzduchu v místnosti 3x za hodinu.
- Revize spalinových cest musí probíhat minimálně jednou ročně, ideálně vždy před zahájením topné sezóny.
Odborná rada: Častá chyba při připojení kotle svépomocí spočívá v podcenění těsnosti spojů u koaxiálního systému, což vede k nebezpečnému úniku spalin do interiéru. Pokud instalujete kotel v bytě, musí být komín napojen na společný systém, zatímco v rodinných domech se spalinová cesta vede mimo objekt. Vždy si nechte zpracovat projektovou dokumentaci, která určí, jak vybrat správné schéma zapojení plynového kotle pro domácnost, aby systém splňoval normy pro odtah spalin. Pro koho se toto řešení hodí? Je ideální pro novostavby a rekonstrukce s kondenzační technikou. Pro starší otevřené systémy však tato instalace vhodná není, neboť vyžadují odlišný tah a jiný typ vložkování.
Bezpečnost a legislativní požadavky při instalaci plynového kotle svépomocí
Instalace plynového kotle svépomocí představuje technicky náročný proces, který podléhá přísným normám a vyhláškám. Legislativa v České republice vyžaduje, aby finální připojení k plynovodu a uvedení do provozu provedla výhradně odborně způsobilá osoba. Bez této odborné kontroly a následné revizní zprávy riskujete nejen vysoké pokuty, ale především ztrátu pojistného krytí a ohrožení bezpečnosti objektu.
Jaké jsou legislativní požadavky pro instalaci plynového kotle svépomocí?
Před zahájením prací musíte disponovat schváleným projektem plynofikace a žádostí o připojení, které podléhají schválení plynárenskou službou. Kotelna musí splňovat minimální objem 7,5 m³ pro kotle do výkonu 30 kW a zajistit přirozené větrání s výměnou vzduchu 3x za hodinu. Okenní otvor musí mít plochu minimálně 0,03 m² na 1 m³ objemu místnosti. Častá chyba při instalaci plynového kotle svépomocí spočívá v podcenění parametrů odtahového systému u kondenzačních kotlů, kde je nutné použít plastové vložky odolné vůči kyselému kondenzátu, což vede k zamítavému stanovisku při následné revizi. Pokud tyto předpisy nedodržíte, vystavujete se riziku vysokých pokut a znemožnění připojení k distribuční síti.
Jak zajistit bezpečnost při instalaci plynového kotle svépomocí?
Bezpečnost instalace plynového kotle závisí na správném osazení komponent, zejména uzavíracích ventilů před každým vstupem do kotle. Každý plynový kotel instalace vyžaduje tlakovou zkoušku spojů při tlaku 2 atmosféry, aby se předešlo riziku úniku plynu či otravy oxidem uhelnatým.
- Instalace uzavíracích ventilů na přívodu plynu a vody je povinná před každým potrubím vstupujícím do kotle.
- Elektrické zapojení kotle musí odpovídat normám pro provoz v prostorách s rizikem vlhkosti.
- Připojení k plynovému řadu se provádí výhradně pomocí flexibilní hadice a paronitových těsnění.
- Před spuštěním je nutné propláchnout topný systém a instalovat hrubý filtr na zpětné potrubí pro zachycení nečistot.
- Kondenzační kotel instalace vyžaduje napojení na odpadní systém nebo přečerpávací stanici pro odvod kondenzátu.
Odborná rada: Svépomocná instalace se hodí pouze pro technicky zdatné jedince s vybavením pro tlakové zkoušky, nikoliv pro naprosté laiky bez zkušeností s plynovými rozvody. Po dokončení montáže vždy zajistěte odborný dozor, který provede závěrečnou revizi a vystaví certifikát shody. Nedodržení těchto postupů ohrožuje nejen váš majetek, ale především zdraví všech obyvatel objektu.
| Komponenta | Požadavek na instalaci |
|---|---|
| Odstup od stěny | 30 až 50 cm |
| Tlaková zkouška | 2 atmosféry |
| Výměna vzduchu | 3x za hodinu |
| Hrubý filtr | instalace na zpětné potrubí |
Otázka: Jaký je hlavní rozdíl při instalaci kondenzačního kotle oproti klasickému?
Kondenzační kotel vyžaduje specifické vyvložkování komína plastovými vložkami, které odolávají nízkým teplotám spalin a kyselému kondenzátu. Dále je nutné zajistit trvalý odvod kondenzátu do kanalizace, což u běžných kotlů není potřeba.
Otázka: Kdo musí provést první spuštění plynového kotle?
První spuštění musí provést certifikovaný servisní technik za přítomnosti zástupců plynárenské služby. Tento krok je nezbytný pro ověření těsnosti, správného tahu komína a vydání povolení k trvalému provozu.
Jak zapojit elektrické komponenty plynového kotle svépomocí
Elektrické zapojení kotle vyžaduje striktní dodržení schématu výrobce, neboť chybná instalace ohrožuje provozní bezpečnost plynového kotle. Veškeré elektrické komponenty, jako jsou čidla teploty a venkovní sondy, musí být připojeny přímo k hlavnímu ovládacímu panelu kotle. Pro správnou funkci systému je klíčové, aby veškeré elektrické připojení kotle svépomocí splňovalo platné bezpečnostní normy pro instalaci plynových zařízení.
- Příprava kabeláže – odpojte kotel od elektrické sítě a připravte si vodiče podle schématu zapojení plynového kotle pro domácí instalaci.
- Zapojení termostatu – propojte ovládací svorky termostatu s řídicí deskou pomocí dvoulinky s minimálním průřezem 0,75 mm2.
- Připojení čidel – zapojte konektory čidel do příslušných zdířek na ovládacím panelu dle barevného značení v manuálu.
- Kontrola spojů – prověřte pevnost všech svorkovnic a správné usazení vodičů, aby nedošlo k uvolnění vlivem vibrací.
Odborná rada: Častá chyba při zapojování spočívá v záměně polarity u digitálních prostorových termostatů, což vede k nefunkčnosti modulačního řízení. Tato instalace se hodí pro technicky zdatné jedince s platnou elektrotechnickou kvalifikací, nikoliv pro naprosté laiky bez zkušeností s prací pod napětím. Vzhledem k rizikům doporučuji finální revizi zapojení vždy konzultovat s certifikovaným elektrikářem.
Časté problémy a chyby při instalaci plynového kotle svépomocí
Při realizaci instalace plynového kotle svépomocí se často setkávám s riziky, která ohrožují bezpečnost plynového kotle a dlouhodobou funkčnost systému. Pokud zvolíte připojení kotle svépomocí, musíte bezpodmínečně dodržet normy pro těsnost spojů a správné dimenzování potrubí, jinak riskujete úniky plynu či poškození výměníku.
Jak odhalit netěsnosti a problémy s tlakem
Základem je vždy tlaková zkouška, která prověří těsnost spojů před prvním spuštěním. Častou chybou při instalaci plynového kotle svépomocí bývá použití nevhodného těsnicího materiálu, který pod vlivem plynu degraduje. Sledujte také provozní tlak plynu v systému, protože nedostatečný nebo kolísavý tlak plynu znemožňuje správné hoření. Na co si dát pozor: po instalaci vždy proveďte kontrolu spojů detektorem nebo pěnotvorným roztokem, nikdy neotevřeným plamenem.
Elektrické chyby a jejich důsledky
Elektrické zapojení kotle vyžaduje dodržení polarity a správné uzemnění, jinak hrozí poškození řídicí elektroniky. Moderní kondenzační kotel instalace často vyžaduje citlivou kalibraci, kdy elektrické chyby způsobují falešné chybové hlášení. Moderní autodiagnostika kotle odhalí až 90 % těchto poruch, které systém identifikuje pomocí kódů na displeji.
- Nedodržení polarity u přívodního kabelu.
- Použití nevhodného průřezu vodičů pro napájení.
- Zanedbání revize elektrické instalace odborníkem.
Odborná rada: Instalace plynového kotle svépomocí se hodí pro technicky zdatné jedince s vybavením pro tlakové zkoušky, ale není vhodná pro laiky bez základní znalosti plynových rozvodů. Pamatujte, že neodborný zásah může vést k neplatnosti záruky a ohrožení bezpečnosti vašeho bydlení.
