Výměník tepla plynového kotle: Co to je a jak správně vybrat

Výměník tepla je klíčovou součástí plynového kotle, která zajišťuje přenos tepla z hoření do topné vody. Rozdíly mezi výměníky tepla na kouřovod, vodou chlazenými nebo u kondenzačních kotlů ovlivňují účinnost a životnost zařízení. Správný výběr výměníku tepla přispívá k úsporám energie a spolehlivému provozu vašeho vytápění.

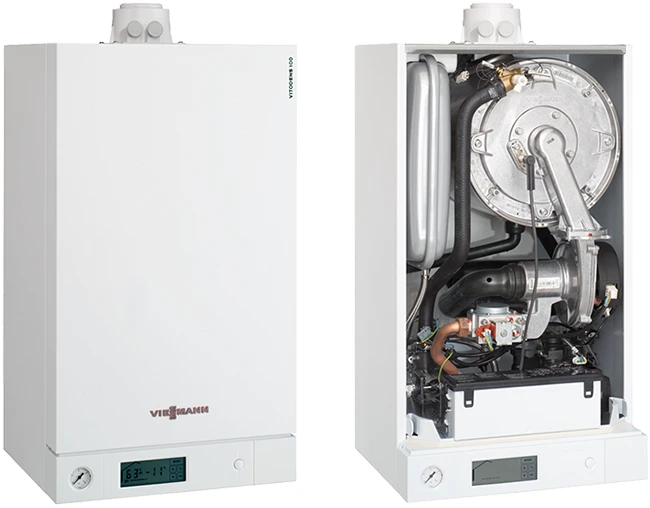

Co je výměník tepla v plynovém kotli a jak funguje

Výměník tepla v plynovém kotli je zařízení, které přenáší teplo ze spalin nebo hořáku do topné vody, čímž umožňuje efektivní vytápění prostor nebo ohřev užitkové vody. Tento klíčový komponent plynového kotle zajišťuje, že teplo vzniklé spalováním plynu se nepřemění v teplo zbytečně ztracené do ovzduší, ale efektivně ohřívá vodu v topném systému.

Princip fungování výměníku tepla spočívá v přenosu tepla mezi dvěma médii – horkými spalinami a chladnější topnou vodou. U kondenzačního plynového kotle se provozní teplota topné vody pohybuje mezi 35 až 55 °C, což umožňuje využití tepla kondenzace spalin. Naproti tomu konvenční kotel pracuje s vyšší teplotou vody kolem 60 až 80 °C, a proto je jeho účinnost nižší. Výměníky tepla mohou mít různou konstrukci, například deskový výměník nebo výměník tepla na kouřovod, přičemž kvalitní materiály a správná údržba výrazně prodlužují jejich životnost.

Co je výměník tepla v plynovém kotli a jak funguje

Výměník tepla v plynovém kotli přenáší energii z hoření plynu na vodu v topném okruhu. V atmosférickém plynovém kotli je proto obzvlášť důležitý kvalitní výměník, který dokáže efektivně zachytit teplo spalin, a tím zvýšit výkon a snížit spotřebu plynu.

Typy výměníků tepla v plynových kotlích a jejich vlastnosti

Výměník tepla je klíčovou součástí plynového kotle, která přenáší teplo ze spalin nebo hořáku do topné vody či teplé užitkové vody. Typ výměníku přímo ovlivňuje účinnost kotle, jeho kompaktnost a životnost. Níže uvádím hlavní typy výměníků tepla – primární, sekundární a kombinovaný – spolu s jejich technickými vlastnostmi a provozními parametry.

Primární výměník

Primární výměník tepla plynového kotle má obvykle podobu zakřivené trubky z korozivzdorné oceli nebo mědi, která je často opatřena ochrannými nátěry proti korozi. Jeho tepelný výkon závisí na délce a průměru trubky, přičemž delší a více záhybů zvyšuje přenos tepla. Tento typ výměníku přenáší teplo přímo ze spalin na topnou vodu. Častou příčinou snížení účinnosti jsou usazeniny sazí, vodního kamene a solí, které snižují tepelnou vodivost. Proto se doporučuje pravidelné čištění alespoň jednou ročně, zejména u kotlů s vyšší tvrdostí vody.

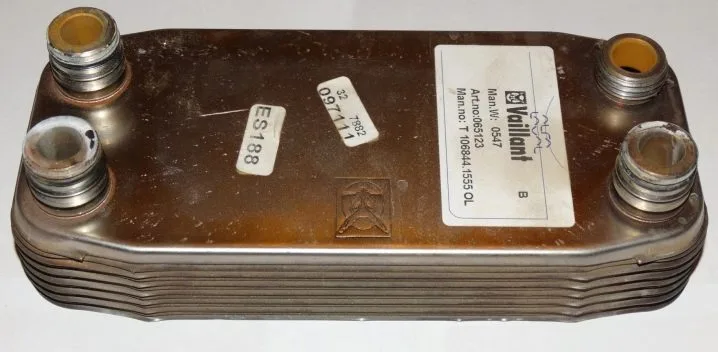

Sekundární výměník

Sekundární výměník je tvořen propojenými ocelovými deskami, které poskytují výrazně větší plochu pro přenos tepla než primární trubka. Tento typ se používá především u kondenzačních plynových kotlů, kde efektivně přenáší teplo kapalina – kapalina, tedy z kondenzátu a spalin do topné nebo teplé užitkové vody. Sekundární výměníky jsou odolnější vůči korozi a usazeninám, což prodlužuje jejich životnost a zvyšuje účinnost kotle. Výkon roste s počtem desek, přičemž běžné provedení má 10 až 30 desek. Sekundární výměník také umožňuje kompaktní konstrukci kotle a lepší regulaci ohřevu teplé užitkové vody.

Kombinovaný (bithermický) výměník

Kombinovaný výměník spojuje primární a sekundární funkci v jedné kompaktní jednotce, často vyrobené z mědi s připojenými deskami. Tento typ eliminuje potřebu samostatného sekundárního výměníku a třícestného ventilu, což snižuje výrobní náklady a zmenšuje rozměry kotle. Nevýhodou je nižší kapacita ohřevu teplé užitkové vody a rychlejší usazování solí, které může vést k častějším servisním zásahům. Oprava bývá komplikovaná kvůli mnoha spárám a spojům, což zvyšuje náklady na údržbu. Kombinovaný výměník se proto hodí spíše do menších domácností s nižší spotřebou teplé vody.

Tip: Pro volbu výměníku tepla doporučuji zvážit požadavek na množství teplé užitkové vody, prostorové možnosti a plánovanou údržbu. Například kondenzační plynový kotel se sekundárním deskovým výměníkem nabízí vyšší účinnost a delší životnost, což ocení uživatelé s vyšší spotřebou TUV a náročnějšími provozními podmínkami. Naopak kombinovaný výměník je vhodnější pro kompaktní kotle s nižšími nároky na ohřev teplé vody.

Materiály výměníků tepla a jejich výhody a nevýhody

Výměník tepla plynového kotle co to znamená, závisí částečně na materiálu, ze kterého je vyrobený. Materiály ovlivňují tepelnou vodivost, životnost i odolnost vůči korozi. Správná volba výměníku tepla přispívá k efektivitě a spolehlivosti kotle – zejména u kondenzačních plynových kotlů, kde je tepelný výkon klíčový.

Výhody ocelových výměníků tepla

Ocelový výměník tepla patří mezi nejčastější varianty díky své mechanické odolnosti a cenové dostupnosti. Ocel má vysokou plasticitu, což usnadňuje výrobu i montáž výměníků. Tento materiál dobře snáší vysoké teploty, což je výhodné pro atmosférické plynové kotle i kotle s výměníkem tepla na kouřovod. Na druhou stranu, ocel je náchylná ke korozi, zejména pokud voda v systému není dostatečně upravená nebo pokud se zanáší usazeninami. Korozivzdornost lze zlepšit povrchovými úpravami, ale bez pravidelné údržby může životnost výrazně klesnout.

Vlastnosti litinových výměníků tepla

Litinový výměník tepla nabízí vysokou odolnost proti opotřebení a dlouhou životnost, což ocení uživatelé s náročnějšími podmínkami. Je ale křehký a při mechanickém nárazu může prasknout. Litina dobře odolává vysokým teplotám a tlaku, proto se často používá ve starších typech kotlů. Je nezbytné výměník pravidelně čistit, optimálně jednou za 1-4 roky, protože usazeniny snižují tepelný přenos a tím i účinnost kotle. Tento materiál méně odpovídá moderním kondenzačním plynovým kotlům, které preferují lehčí a účinnější výměníky.

Přednosti měděných výměníků tepla

Měděný výměník tepla v plynovém kotli nabízí nízkou hmotnost a vysokou tepelnou vodivost, která umožňuje rychlý přenos tepla. Měď je také přirozeně korozivzdorná, což prodlužuje životnost výměníku bez náročné údržby. Nicméně měď má nižší pevnost než ocel nebo litina, což může omezovat její použití u výměníků vystavených vyšším mechanickým nárazům nebo tlaku. Tento typ výměníku je vhodný pro kotle s deskovým výměníkem nebo systém výměník tepla voda-voda, kde je důležitá rychlá reakce na změny teploty.

Specifika hliníkových výměníků tepla

Hliníkový výměník tepla se vyznačuje tepelnou vodivostí až 9× vyšší než nerezová ocel, což zlepšuje energetickou účinnost kondenzačního plynového kotle. Nízká hmotnost usnadňuje manipulaci a montáž. Hliník však reaguje se složením vody, zejména s tvrdou vodou, která může způsobit korozi a snížení životnosti výměníku. Proto je nezbytná úprava vody, například změkčení, aby se zabránilo poškození. Tento typ je vhodný pro nové značky plynových kotlů, které kladou důraz na maximální tepelný výkon a nízkou hmotnost komponent.

Jak vybrat výměník tepla dle typu kotle a topné soustavy

Výběr správného výměníku tepla pro plynový kotel závisí na typu kotle a vlastnostech topné soustavy. V tomto návodu krok za krokem přiblížím, jak se rozhodnout mezi různými typy výměníků a na co si dát pozor.

Výběr výměníku tepla pro kondenzační plynové kotle

Kondenzační plynový kotel vyžaduje výměník tepla s vysokou tepelnou vodivostí a odolností vůči kyselému kondenzátu vznikajícímu při spalinách. Nejčastěji jde o kombinované výměníky z nerezové oceli nebo mědi, které zajistí efektivní přenos tepla a zároveň odolnost proti korozi. Kvalitní výměník tepla zvyšuje účinnost kondenzačního kotle o 10-15 % oproti konvenčním variantám, což snižuje spotřebu plynu a emise. Pro správný výběr je nutné sledovat také značky plynových kotlů, které garantují kompatibilitu výměníku s konkrétním modelem.

Výběr výměníku tepla pro konvenční plynové kotle

Konvenční plynové kotle používají převážně ocelové výměníky tepla, které jsou robustní a odolné proti vysokým teplotám spalin. Tyto výměníky jsou cenově dostupnější, ale mají nižší tepelnou vodivost než kombinované či měděné varianty. Výměník tepla na kouřovod bývá u konvenčních kotlů jednoduchý a méně náchylný k poškození, což prodlužuje jeho životnost. Pro správný provoz je důležité pravidelně sledovat jeho stav a včas provádět údržbu.

Doporučení podle typu topné soustavy

Typ topné soustavy ovlivňuje vhodný materiál a konstrukci výměníku tepla. Pro nízkoteplotní topné systémy se doporučují měděné nebo hliníkové výměníky tepla díky jejich vyšší tepelné vodivosti a rychlejší odezvě na změny teploty. Naopak pro vysokoteplotní topné soustavy jsou lepší ocelové nebo litinové výměníky, které lépe odolávají mechanickému namáhání a vyšším teplotám. Výměník tepla voda-voda se u plynových kotlů nevyskytuje běžně, ale může být součástí speciálních systémů. Vždy zvažte kompatibilitu výměníku s vaší topnou soustavou a plánujte pravidelnou údržbu.

1. Určete typ kotle – kondenzační, konvenční nebo atmosférický
2. Vyberte materiál výměníku podle kotle a topné soustavy
3. Zkontrolujte kompatibilitu výměníku s modelem kotle a značkou
4. Naplánujte pravidelnou kontrolu a údržbu výměníku tepla

Tip: Atmosférický plynový kotel se dnes nedoporučuje kvůli nižší bezpečnosti a efektivitě, proto je vhodné zvážit modernější kondenzační kotel s kvalitním výměníkem tepla.

Údržba a čištění výměníku tepla pro dlouhou životnost

Pravidelná údržba výměníku tepla je klíčová pro zachování jeho funkčnosti a prodloužení životnosti kotle. U litinových výměníků tepla se doporučuje provádět čištění alespoň jednou ročně, zatímco ocelové výměníky, například u atmosférických plynových kotlů, vyžadují častější kontrolu a čištění kvůli rychlejší tvorbě usazenin. Čištění výměníku tepla plynového kotle odstraňuje saze a vodní kámen, což zlepšuje přenos tepla a snižuje spotřebu paliva.

Údržba zahrnuje také kontrolu těsnění, které brání úniku vody a zajišťuje správnou funkci spoje mezi jednotlivými částmi výměníku. Při zanedbání této kontroly může dojít k netěsnostem a následným poruchám kotle. Doporučuje se také pravidelná revize plynového kotle minimálně jednou za tři roky, což pomáhá včas odhalit opotřebení výměníku i dalších komponent, například u kondenzačního plynového kotle.

Jak čistit výměník tepla v plynovém kotli:

• Odpojit kotel od zdroje napájení a vody
• Otevřít kryt výměníku podle návodu výrobce
• Mechanicky odstranit usazeniny pomocí kartáče nebo speciálních čističů
• Použít doporučené chemické přípravky pro odstranění vodního kamene
• Zkontrolovat těsnění a vyměnit je při známkách poškození
• Sestavit kotel zpět a provést tlakové zkoušky

Výměník tepla u plynového kotle jak často měnit?

Výměník by měl vydržet 10 až 15 let, pokud je správně udržován. Při opakovaných netěsnostech nebo výrazném poklesu účinnosti je výměna nutná. Pro domácnosti s tvrdou vodou se doporučuje častější kontrola a případná úprava vody.

Tip: Pravidelná údržba výměníku tepla nejen prodlužuje životnost, ale také snižuje riziko havárie a zvyšuje bezpečnost provozu. Pokud si nejste jisti, jak správně provést čištění nebo kontrolu těsnění, kontaktujte odborný servis.

Nejčastější problémy a opravy výměníků tepla

Výměník tepla plynového kotle může časem trpět několika typickými závadami, mezi které patří praskliny a úniky vody. Praskliny ve výměníku jsou závažnější poruchou a vyžadují odbornou opravu pomocí keramicko-kovových lepidel H1000, která odolává teplotám do 760 °C, nebo H2400 pro teploty až do 1 060 °C. Tato lepidla umožňují efektivní a trvalé zpevnění poškozené části výměníku, přičemž cena opravy se pohybuje mezi 2 166 a 2 650 Kč.

Další častou závadou jsou úniky vody způsobené opotřebenými nebo uvolněnými těsněními. Těsnění plní klíčovou funkci v zabránění úniku vody a jejich oprava nebo výměna patří mezi cenově dostupné a relativně jednoduché zásahy. Přitom je nutné dbát na správné čištění výměníku tepla v plynovém kotli, protože zanesený výměník snižuje jeho účinnost a zvyšuje riziko poruch.

Jaké jsou nejčastější chyby při výběru výměníku tepla pro plynový kotel

Mezi běžné chyby patří volba nevhodného typu výměníku pro konkrétní kotel, například nevhodný deskový výměník nebo nesprávný výměník tepla voda-voda místo výměníku tepla na kouřovod u atmosférického plynového kotle. Správný výběr je zásadní pro dlouhodobou spolehlivost a účinnost kotle, zejména u kondenzačních plynových kotlů, kde je výměník tepla klíčovým prvkem celého systému.

Dopady tvrdosti vody na výkon a životnost výměníku

Tvrdost vody způsobuje usazování minerálních solí, zejména uhličitanů vápenatých a hořečnatých, které vytvářejí na povrchu výměníku tepla vrstvu o tloušťce až několika milimetrů. Tato vrstva snižuje tepelnou vodivost až o 15-25 %, což vede ke zvýšení spotřeby plynu a poklesu účinnosti kotle. U hliníkových výměníků tepla, běžných u kondenzačních plynových kotlů, usazeniny navíc mohou poškodit svarové spoje a snížit chemickou odolnost materiálu, což výrazně zkracuje životnost zařízení. Ocelové výměníky v atmosférických plynových kotlích jsou vůči korozi méně náchylné, avšak i zde tvrdá voda zvyšuje riziko vzniku koroze a usazenin, které omezují průtok a tepelný přenos.

Úprava vody představuje klíčové preventivní opatření prodlužující životnost výměníku tepla. Doporučuje se instalace změkčovače vody s iontoměničovou náplní, který snižuje tvrdost pod 1 °dH (německý stupeň tvrdosti), nebo pravidelné dávkování chemických inhibitorů, které zabraňují tvorbě vodního kamene a korozi. U deskových výměníků tepla voda-voda, kde jsou průtokové kanály široké jen několik milimetrů, je kvalita vody kritická – i malé usazeniny mohou způsobit výrazné snížení průtoku a následný přehřátí výměníku.

Tip: Při výběru značky plynových kotlů věnujte pozornost doporučením výrobce ohledně úpravy vody. Někteří výrobci, například Thermona, doporučují specifické změkčovače nebo inhibitorové přípravky, které optimalizují provoz a prodlužují životnost výměníku tepla až o 30 %.

Co všechno ovlivňuje životnost výměníku tepla v plynovém kotli

Tvrdost vody patří mezi hlavní faktory ovlivňující životnost výměníku, proto je nezbytné pravidelně měřit tvrdost vody a kontrolovat stav výměníku během servisních prohlídek. Doporučená frekvence čištění výměníku tepla je minimálně jednou ročně u tvrdosti vody nad 5 °dH, u nižší tvrdosti postačuje interval 2-3 roky. Při zanedbání úpravy vody hrozí rychlé usazování vodního kamene, které může vést k prasklinám v materiálu a nutnosti nákladné výměny výměníku.

Na co si dát pozor: častou chybou je použití nevhodných chemických přípravků nebo nekvalitní vody bez předchozí filtrace, což může urychlit korozi a mechanické poškození výměníku. Úprava vody není vhodná pro všechny typy výměníků – například u litinových výměníků se doporučuje spíše pravidelné oplachování a kontrola, protože změkčovače mohou ovlivnit jejich povrchovou strukturu.

Pro koho se úprava vody hodí: zejména pro majitele kondenzačních plynových kotlů s hliníkovými nebo měděnými výměníky, kde je vysoká citlivost na kvalitu vody. Pro koho NE: majitelé starších atmosférických kotlů s litinovými výměníky, kde je vhodnější pravidelná mechanická údržba a méně agresivní chemie.

Pravidelná údržba a správná úprava vody výrazně prodlužují životnost výměníku tepla a snižují náklady na provoz plynového kotle. Kontrola tvrdosti vody a kvality úpravy by měla být součástí každoroční revize kotle.

Doporučení výrobců a přehled značek výměníků tepla

Výběr správného výměníku tepla pro plynový kotel závisí na kvalitě materiálů a technických parametrech výrobce. Mezi přední značky patří Thermona, známá výrobou měděných výměníků potažených siluminem, což zajišťuje dobrou odolnost proti korozi. Další významní výrobci jsou Viessmann, Protherm, Bosch, Junkers, Baxi, Vaillant, Wolf, Brilon, Immergas a Destila. Kondenzační plynové kotle často používají deskové výměníky, které mají vyšší účinnost než tradiční výměníky tepla na kouřovod, zatímco atmosférické plynové kotle jsou vybaveny jednoduššími typy výměníků.

Pro opravy výměníků je vhodné keramicko-kovové lepidlo, jehož cena se pohybuje od 2 166 Kč za typ H1000 do 2 650 Kč za H2400. Lepidlo poskytuje pevné a tepelně odolné spojení, což prodlužuje životnost výměníku.

Při rozhodování, jak vybrat správný výměník tepla pro plynový kotel, je dobré zvážit typ kotle (kondenzační nebo atmosférický), materiál výměníku, cenu i dostupnost servisu. Pro domácnosti s vyšší spotřebou tepla jsou vhodnější značky s robustní konstrukcí, jako je Viessmann nebo Bosch, zatímco pro nižší nároky postačí například Thermona.

Tipy na výběr výměníku tepla do plynového kotle

Při výběru zvažte, zda je vhodnější výměník tepla voda-voda nebo výměník tepla na kouřovod podle typu kotle a způsobu instalace. Význam má i kompatibilita s konkrétním modelem plynového kotle a dostupnost servisu u výrobce.

Časté dotazy

Co je výměník tepla v plynovém kotli?

Výměník tepla je zařízení, které přenáší teplo ze spalin nebo hořáku do topné nebo užitkové vody, a tím zajišťuje vytápění nebo ohřev vody.

Jak dlouho vydrží plynový kondenzační kotel?

Životnost plynového kondenzačního kotle běžně dosahuje 10-15 let, přičemž pravidelná údržba výměníku prodlužuje jeho funkčnost.

Čím vyčistit výměník plynového kotle?

Výměník je vhodné čistit mechanicky nebo chemicky, u litinových jednou ročně, u ocelových častěji, aby se odstranily usazeniny a saze.

Jaký plynový kotel je nejlepší?

Nejlepší plynový kotel závisí na potřebách, ale kondenzační kotle s kvalitním hliníkovým nebo ocelovým výměníkem mají vyšší účinnost a nižší spotřebu.

Jak často měnit výměník tepla v plynovém kotli?

Výměník by se měl kontrolovat při každé revizi kotle, výměna závisí na stavu, obvykle vydrží 10 a více let při správné údržbě.

Jak poznat kvalitní výměník tepla pro plynový kotel?

Kvalitní výměník má odolný materiál (např. ocel, silumin), dostatečnou plochu výměny tepla a je odolný vůči korozi a usazeninám.

Jak vybrat správný výměník tepla pro plynový kotel?

Výběr závisí na typu kotle, materiálu výměníku, typu topné soustavy a požadované životnosti s ohledem na cenu a údržbu.

Co ovlivňuje životnost výměníku tepla v plynovém kotli?

Životnost ovlivňuje kvalita materiálu, tvrdost vody, pravidelná údržba a provozní teplota vody v kotli.

Proč je důležitý sekundární výměník tepla?

Sekundární výměník má větší plochu a je odolnější vůči korozi a usazeninám, což zvyšuje účinnost a životnost kotle.

Jaká lepidla se používají na opravu prasklin výměníku tepla?

Používají se keramicko-kovová lepidla H1000 (do 760 °C) a H2400 (do 1 060 °C), ceny jsou od 2 166 Kč do 2 650 Kč.

Jaký vliv má tvrdost vody na životnost výměníku tepla v plynovém kotli?

Tvrdost vody výrazně zkracuje životnost výměníku, protože usazeniny z minerálů mohou snížit účinnost až o 30 % během 1-2 let provozu.

Jak často by měla probíhat údržba výměníku tepla pro optimální výkon kotle?

Údržba by měla být prováděna minimálně jednou ročně, ideálně před topnou sezónou, aby se předešlo usazování nečistot.

Jaké jsou hlavní rozdíly mezi deskovým a trubkovým výměníkem tepla?

Deskový výměník má vyšší účinnost přenosu tepla o cca 15 % a menší rozměry, zatímco trubkový je odolnější vůči mechanickému poškození.

Které materiály výměníků tepla jsou nejvhodnější pro kondenzační plynové kotle?

Nejčastěji se používá nerezová ocel nebo měď, přičemž nerezová ocel vydrží až 20 let, měď má lepší tepelnou vodivost.

Jak vybrat výměník tepla podle typu budovy – novostavba versus starší dům?

Pro novostavby se doporučují kondenzační kotle s výměníkem o výkonu 24-30 kW, pro starší domy často 30-40 kW kvůli vyšším tepelným ztrátám.

Jaké jsou nejčastější příčiny poruch výměníku tepla a jak jim předcházet?

Nejčastějšími příčinami jsou koroze a usazeniny; pravidelná kontrola a čištění každých 12 měsíců pomáhá předcházet těmto problémům.

Jaké jsou náklady na výměnu výměníku tepla u běžného plynového kotle?

Cena se pohybuje mezi 5 000 až 15 000 Kč v závislosti na typu a značce kotle, včetně práce technika.

Jak funguje výměník tepla voda-voda u plynového kotle a kdy je vhodný?

Výměník voda-voda přenáší teplo mezi dvěma vodními okruhy bez míchání, vhodný pro složité topné systémy s více okruhy.
