Elektrický odpor drátu závisí nejen na jeho délce, ale také na průřezu a materiálu, z něhož je vyroben. Přesný výpočet odporu umožňuje správný návrh elektrických obvodů a efektivní měření elektrického odporu. Klíčovou roli zde hraje rezistivita materiálu, která určuje, jak silně vodič klade proudu odpor.
🔍 Nejdůležitější fakta
- Elektrický odpor drátu se vypočítá podle vzorce R = ρ · (l / S), kde ρ je rezistivita v Ω·m.
- Průřez vodiče se běžně udává v mm², například 1,5 mm², 2,5 mm² nebo 10 mm².
- Měď má rezistivitu přibližně 1,72 × 10⁻⁸ Ω·m, stříbro 1,59 × 10⁻⁸ Ω·m a hliník 2,82 × 10⁻⁸ Ω·m.
- Při zdvojnásobení průměru drátu se jeho průřez zvětší čtyřikrát, čímž se výrazně snižuje odpor.
- Přesné měření odporu drátu vyžaduje minimalizaci přechodových odporů, například očištěním kontaktů smirkovým papírem.
Jak vypočítat elektrický odpor drátu podle průřezu a délky
Elektrický odpor drátu závisí na jeho materiálu, délce a průřezu. Pro výpočet odporu podle průřezu a délky se používá jednoduchý vzorec, který kombinuje tyto fyzikální veličiny a umožňuje přesné stanovení odporu v ohmech. Tento vzorec je klíčový pro dimenzování kabelů a optimalizaci elektrického vedení.
Jaký je vzorec pro výpočet elektrického odporu drátu podle průřezu a délky?
Elektrický odpor drátu (R) se spočítá podle vzorce R = ρ · (l / S), kde ρ představuje rezistivitu materiálu v ohm-metrech (Ω·m), l je délka drátu v metrech a S je průřez vodiče v metrech čtverečních (m²). Tento vztah ukazuje, že odpor roste s délkou vodiče a klesá s větším průřezem. Vzorec tak přímo propojuje fyzikální vlastnosti drátu s jeho geometrií, což je zásadní pro přesný výpočet elektrického odporu.
Jak určit rezistivitu materiálu a její jednotky?
Rezistivita (ρ) je fyzikální veličina vyjadřující, jak moc materiál klade odpor průchodu elektrického proudu. Udává se v jednotkách ohm-metr (Ω·m). Materiály jako měď mají nízkou rezistivitu přibližně 1,72 × 10⁻⁸ Ω·m, což znamená, že dobře vedou elektřinu. Stříbro a hliník mají odlišné hodnoty rezistivity, které ovlivňují výsledný odpor drátu. Správné určení rezistivity je klíčové pro přesný výpočet elektrického odporu vodiče.
Jak použít vzorec pro výpočet elektrického odporu drátu podle průřezu a délky?
Pro praktický výpočet odporu drátu postupujte takto:
- Změřte délku drátu (l) v metrech.
- Vypočítejte průřez drátu (S) v metrech čtverečních, například pro kruhový průřez S = π · (d/2)², kde d je průměr drátu v metrech.
- Zjistěte rezistivitu materiálu (ρ) z tabulek nebo technických listů.
- Dosadíte hodnoty do vzorce R = ρ · (l / S) a vypočítáte elektrický odpor R v ohmech (Ω).
Například drát měděný délky 8 metrů a průměru 0,5 mm (průřez cca 1,96 × 10⁻⁷ m²) má odpor přibližně R = 1,72 × 10⁻⁸ × (8 / 1,96 × 10⁻⁷) ≈ 0,7 Ω. Tento výpočet pomáhá při dimenzování kabelů a měření elektrického odporu v praxi.

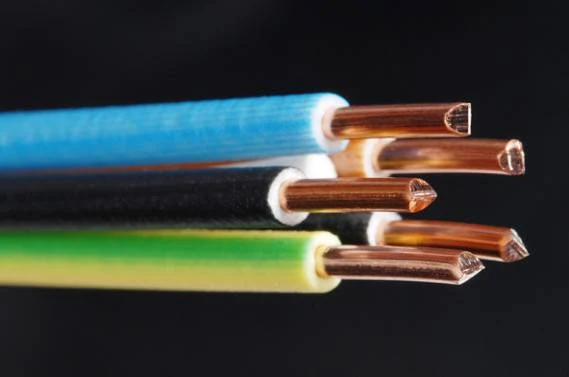

Vztah mezi průměrem drátu a jeho průřezem
Průměr drátu je klíčovým parametrem pro výpočet průřezu vodiče, který přímo ovlivňuje jeho elektrický odpor. U vodiče s kruhovým průřezem se průřez S vypočítá podle vzorce S = π · (d/2)², kde d představuje průměr drátu v metrech. Tento vzorec vyplývá z geometrie kruhu a umožňuje přesně stanovit plochu průřezu, což je zásadní pro správné dimenzování kabelu a odhad elektrického odporu.
Zdvojnásobení průměru drátu vede ke čtyřnásobnému zvětšení průřezu, protože plocha průřezu závisí na druhé mocnině poloměru. Tento důležitý vztah mezi průměrem a průřezem vysvětluje, proč i malé navýšení průměru výrazně snižuje odpor vodiče a tím zlepšuje jeho vodivost. Elektrický odpor drátu také závisí na rezistivitě materiálu a délce vodiče, což potvrzuje i wikipedia.org.
Vztah mezi průřezem drátu a jeho elektrickým odporem
- Průměr drátu určuje hodnotu průřezu vodiče podle vzorce S = π · (d/2)²
- Větší průřez znamená nižší elektrický odpor drátu
- Zdvojnásobení průměru čtyřnásobně zvětšuje průřez a snižuje odpor
- Elektrický odpor závisí také na délce drátu a rezistivitě materiálu
Tento základní výpočet průřezu vodiče je prvním krokem, jak vypočítat elektrický odpor drátu podle jeho průřezu a délky, což je nezbytné pro bezpečné a efektivní elektrické vedení.
Rezistivita materiálů a její vliv na odpor drátu
Rezistivita je základní fyzikální veličina, která vyjadřuje, jak moc materiál klade odpor průchodu elektrického proudu. U vodičů se rezistivita přímo promítá do výsledného elektrického odporu drátu podle vzorce R = ρ × l / S, kde ρ je rezistivita materiálu, l délka vodiče a S jeho průřez. Proto je materiál vodiče klíčovým faktorem pro dimenzování kabelu a přesné měření elektrického odporu.
Měď, díky své nízké rezistivitě kolem 1,72 × 10⁻⁸ Ω·m, patří mezi nejpoužívanější materiály pro elektrické vodiče. Stříbro má ještě o něco nižší rezistivitu, přibližně 1,59 × 10⁻⁸ Ω·m, ale kvůli vyšší ceně se používá méně často. Hliník s rezistivitou 2,82 × 10⁻⁸ Ω·m nabízí lehčí alternativu, avšak s vyšším odporem. Speciální materiály jako kanthal a nikelin vykazují rezistivitu řádově kolem 10⁻⁶ Ω·m, což je přibližně 100× více než u mědi, a proto se využívají spíše v topných tělesech než jako vodiče.
Jak se počítá elektrický odpor drátu z průřezu a délky
Při výpočtu odporu drátu je zásadní znát rezistivitu materiálu, protože vyšší ρ znamená větší odpor při stejném průřezu a délce. Vztah mezi průměrem a průřezem vodiče ovlivňuje přesnost výpočtu, protože průřez S je přímo úměrný druhé mocnině průměru drátu (S = π × (d/2)²). Přesné určení rezistivity materiálu proto významně zlepšuje výsledky výpočtu elektrického odporu drátu podle jeho průřezu a délky.
| Materiál | Rezistivita (Ω·m) | Využití |
|---|---|---|
| Stříbro | 1,59 × 10⁻⁸ | Elektrické vodiče s vysokou vodivostí |
| Měď | 1,72 × 10⁻⁸ | Standardní vodiče v elektroinstalacích |
| Hliník | 2,82 × 10⁻⁸ | Vodiče s požadavkem na nízkou hmotnost |
| Kanthal | ~1 × 10⁻⁶ | Topná tělesa, odporové dráty |
| Nikelin | ~1 × 10⁻⁶ | Odporové prvky a topné aplikace |
Praktické příklady výpočtu elektrického odporu drátu
Praktické příklady výpočtu elektrického odporu drátu ukazují, jak délka a průřez vodiče ovlivňují výsledný odpor. Následující části krok za krokem vysvětlují výpočet průřezu, rezistivity materiálu a následné určení odporu drátu s konkrétními čísly.
Výpočet průřezu kruhového drátu
Průřez vodiče se vypočítá podle vztahu S = π·(d/2)², kde d představuje průměr drátu. Pro drát o průměru 0,5 mm (0,0005 m) platí výpočet S = 3,1416 × (0,00025)² ≈ 1,96 × 10⁻⁷ m². Tento parametr je klíčový pro správný výpočet elektrického odporu, protože větší průřez snižuje odpor vodiče.
Výpočet rezistivity materiálu
Zadaný drát dlouhý 8 m má odpor 2 Ω. Rezistivitu materiálu lze dopočítat ze vzorce R = ρ · (l / S), tedy ρ = R · (S / l). Dosazením hodnot ρ = 2 × (1,96 × 10⁻⁷ / 8) = 4,9 × 10⁻⁸ Ω·m. Tato hodnota odpovídá rezistivitě mědi, což potvrzuje materiál vodiče.
Výpočet odporu podle vzorce
Pro výpočet elektrického odporu drátu podle průřezu a délky použijeme vzorec R = ρ · (l / S). S rezistivitou 4,9 × 10⁻⁸ Ω·m, délkou 8 m a průřezem 1,96 × 10⁻⁷ m² vyjde odpor 2 Ω. Tento praktický výpočet potvrzuje vztah délky a průřezu k elektrickému odporu vodiče.
Úprava délky a průřezu pro stejný odpor
Při zachování odporu 2 Ω lze délku drátu zvýšit na 32 m, pokud průřez zvětšíte čtyřnásobně (na cca 7,84 × 10⁻⁷ m²). Prodloužení délky čtyřikrát vyžaduje zároveň čtyřnásobné zvětšení průřezu, protože odpor je přímo úměrný délce a nepřímo průřezu vodiče.
- Spočítejte průřez vodiče – změřte průměr a použijte vzorec S = π·(d/2)².
- Určete rezistivitu materiálu – zjistěte z tabulek nebo dopočítejte podle známého odporu a rozměrů.
- Vypočítejte elektrický odpor – použijte vzorec R = ρ · (l / S) s danými hodnotami.
- Upravte délku nebo průřez – podle požadavku na zachování nebo změnu odporu.
Tip: Častou chybou při výpočtu elektrického odporu drátu podle průřezu je přehlížení jednotek, zejména správné převody milimetrů na metry. Pro koho se výpočet hodí? Pro elektrikáře a projektanty kabelových tras, naopak méně pro laiky bez základních znalostí fyziky.

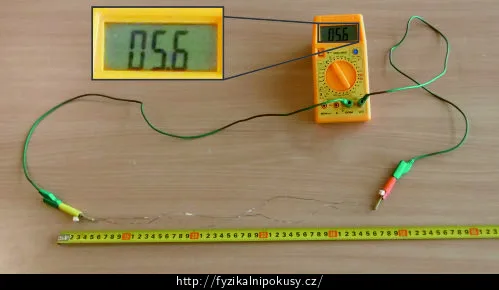

Měření elektrického odporu drátu a minimalizace chyb

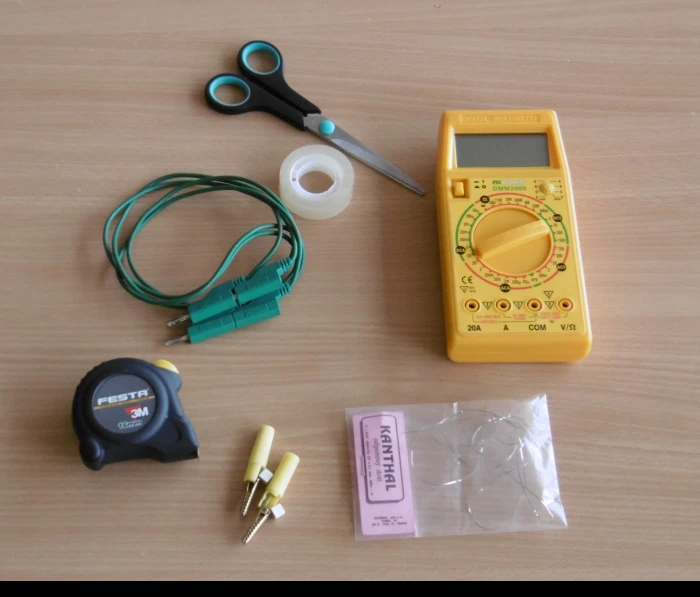

Měření elektrického odporu drátu pomocí multimetru vyžaduje přesný postup, protože největší chybu způsobuje přechodový odpor na kontaktech. Přechodový odpor vzniká na styku krokosvorek a vodiče a může zvýšit naměřenou hodnotu až o několik desetin ohmu, což je zásadní při měření nízkých odporů do 10 Ω. Pro minimalizaci těchto chyb je nezbytné očistit kontaktní plochy smirkovým papírem, čímž odstraníte oxidaci a nečistoty, které zvyšují odpor spoje až o 0,1 Ω a více.
Při měření odporu drátu dodržte následující postup:
- Připravte vodič s odstraněnou izolací na měřených místech v délce minimálně 10 mm, aby byl zajištěn dostatečný kontakt
- Připevněte krokosvorky pevně, ale bez deformace vodiče, protože mechanické poškození průřezu může zvýšit odpor a ovlivnit výsledky
- Před každým měřením očistěte kontakty smirkovým papírem, aby se snížil přechodový odpor pod 0,05 Ω
- Použijte multimetr s rozsahem pro měření nízkých odporů (typicky do 200 Ω) s přesností ±0,01 Ω
Pro výpočet odporu drátu podle průřezu a délky je nutné znát měrný elektrický odpor materiálu (rezistivitu) a přesně změřit délku i průřez vodiče. Průřez kruhového vodiče vypočítáte podle vzorce S = π · (d/2)², kde d je průměr drátu v metrech, a výsledná plocha se udává v metrech čtverečních (m²). Tento výpočet je základem pro správné dimenzování kabelu a následný výpočet jeho elektrického odporu podle vzorce R = ρ · (l / S), kde R je odpor v ohmech, ρ rezistivita v Ω·m, l délka v metrech a S průřez v m².
Tip: Častou chybou je nedostatečné utažení krokosvorek, což zvyšuje přechodový odpor a zkresluje výsledky měření až o 20 %. Ujistěte se proto, že svorky drží pevně, ale bez mechanického poškození vodiče.
Výpočet průřezu kabelu u nestandardních tvarů vodiče
Výpočet průřezu vodiče s nestandardním tvarem je klíčový pro přesné určení jeho elektrického odporu. U obdélníkových nebo plochých vodičů se místo průměru používají délka a šířka k výpočtu průřezu, což významně ovlivňuje dimenzování kabelu a následnou hodnotu odporu.
Obdélníkový průřez
Výpočet průřezu vodiče s obdélníkovým průřezem spočívá v násobení délky a šířky vodiče vyjádřených v metrech. Například kanthalový drát o rozměrech 0,7 mm × 0,1 mm má průřez:
- 0,7 mm = 0,0007 m
- 0,1 mm = 0,0001 m
- průřez = 0,0007 × 0,0001 = 7 × 10⁻⁸ m²
Tento výpočet průřezu vodiče je základem pro přesný výpočet elektrického odporu drátu podle vzorce s ohledem na rezistivitu materiálu. Správné určení průřezu pomáhá minimalizovat chyby při měření elektrického odporu a zajišťuje optimální dimenzování kabelu pro danou aplikaci.
Vliv teploty na měrný elektrický odpor
Teplota má zásadní vliv na rezistivitu materiálu, která přímo ovlivňuje elektrický odpor drátu. Při výpočtu elektrického odporu drátu podle jeho průřezu a délky je proto třeba zohlednit teplotní korekci, zvláště pokud se teplota liší od standardních 18-22 °C. Rezistivita materiálu s rostoucí teplotou narůstá přibližně lineárně, což znamená, že i elektrický odpor drátu se zvyšuje.
Pro přesný výpočet odporu drátu v závislosti na průřezu a délce vodiče doporučuji aplikovat korekci teploty podle vztahu:
- Změřit aktuální teplotu prostředí nebo vodiče
- Určit základní rezistivitu materiálu při referenční teplotě (často 20 °C)
- Vypočítat upravenou rezistivitu pomocí teplotního koeficientu materiálu
- Použít korigovanou rezistivitu ve vzorci pro výpočet elektrického odporu
Tip: Při dimenzování kabelu nezapomeňte, že vyšší teplota výrazně navyšuje odpor, což může ovlivnit bezpečnost elektrického vedení i jeho výkon. Ignorování této korekce patří mezi časté chyby v praxi.
Časté dotazy k výpočtu elektrického odporu drátu podle průřezu
Jak spočítám elektrický odpor drátu podle jeho průřezu?
Použijte vzorec R = ρ · (l / S), kde ρ je rezistivita materiálu v Ω·m, l délka drátu v metrech a S průřez vodiče v m². Tento výpočet průřezu vodiče je základem pro stanovení přesného elektrického odporu drátu.
Jak se počítá průřez drátu z jeho průměru?
Pro kruhový průřez platí S = π · (d/2)², kde d je průměr v metrech. Vztah průměr průřez umožňuje snadné určení průřezu i u tenkých vodičů.
Jaký je vliv materiálu drátu na jeho elektrický odpor?
Rezistivita materiálu ρ určuje velikost odporu – měď má například 1,72 × 10⁻⁸ Ω·m, což výrazně ovlivňuje celkový odpor drátu dané délky a průřezu.
Jak provést přesné měření elektrického odporu drátu?
Pro správné měření elektrického odporu očistěte kontakty smirkovým papírem a použijte kvalitní multimetr. Na co si dát pozor: špatné kontakty často vedou k chybným výsledkům.
Jaký průřez drátu potřebuji pro určitý odpor?
Použijte vzorec S = ρ · (l / R), kde R je požadovaný odpor. Dimenzování kabelu podle tohoto výpočtu zajistí bezpečné a efektivní vedení proudu.
Jak ovlivňuje teplota odpor drátu?
Odpor drátu roste s teplotou; například u mědi se rezistivita zvyšuje přibližně o 0,4 % na stupeň Celsia, proto je potřeba při výpočtu provést korekci podle aktuální teploty.
Jak se mění odpor při změně délky drátu?
Odpor je přímo úměrný délce drátu, tedy zdvojnásobení délky zdvojnásobí i elektrický odpor.
Lze vypočítat průřez vodiče s obdélníkovým tvarem?
Ano, průřez kabelu obdélníkového tvaru spočítáte jako součin délky a šířky, například 0,7 mm × 0,1 mm = 7 × 10⁻⁸ m².
Co znamená rezistivita materiálu?
Rezistivita je měrný elektrický odpor materiálu vyjádřený v Ω·m, který přímo ovlivňuje elektrický odpor vodiče podle vzorce R = ρ · (l / S).
Jak minimalizovat chyby při měření odporu drátu?
Zajistěte pevné a čisté kontakty, měřte na více délkách drátu a ověřte linearitu výsledků, čímž snížíte vliv přechodových odporů.
Jaký vzorec použít pro výpočet odporu drátu podle jeho průřezu a délky?
Vzorec je R = ρ × (L / S), kde R je odpor, ρ rezistivita materiálu, L délka drátu v metrech a S průřez v mm².
Jak vypočítat průřez vodiče podle jeho elektrického příkonu a napětí?
Nejprve spočítejte proud I = P / U, poté podle tabulek vyberte průřez vodiče, například pro proud 10 A je doporučený průřez 1,5 mm².
Jak ovlivňuje tvar průřezu vodiče výpočet jeho odporu?
Odpor závisí na ploše průřezu ve m², proto se u obdélníkového nebo jiného tvaru nejprve spočítá přesná plocha, např. šířka × výška.
Jaký vliv má dimenzování průřezu vodiče na jeho bezpečnost a spolehlivost?
Správné dimenzování zabraňuje přehřívání vodiče a zajišťuje bezpečný provoz; například vodič s průřezem 1,5 mm² snese proud až 10 A.
Jak se vypočítá odpor kabelu pro stejnosměrný proud (DC) s daným průřezem?
Použijte vzorec R = ρ × (L / S), kde ρ je rezistivita v Ω·mm²/m, délka L v metrech a průřez S v mm²; výsledný odpor se uvádí v ohmech.
