Třídy pevnosti šroubů definují klíčové mechanické vlastnosti spojovacího materiálu, jako jsou pevnost v tahu a mez kluzu. Správné porozumění číselnému značení na hlavě šroubu vám zajistí bezpečnou volbu komponent pro konkrétní namáhání a předejde selhání konstrukčního spoje.
Nejpodstatnější body
- Třídy pevnosti šroubů jsou označeny dvojčíselným kódem, např. 8.8 znamená 800 MPa pevnost v tahu a 80 % mez kluzu.
- Pevnost v tahu u šroubů se pohybuje od 300 MPa (třída 3.6) až po 1200 MPa (třída 12.9).
- Tvrdost šroubů podle Vickersa se liší od 95 HV u třídy 3.6 až po 435 HV u třídy 12.9.
- Při zvýšených teplotách klesá pevnost šroubů, např. třída 8.8 má pevnost 480 MPa při 300 °C.
- Třída 8.8 je vhodná pro běžné konstrukce, třída 10.9 pro náročné aplikace a třída 12.9 pro speciální nástroje a lisy.
Co znamená označení třídy pevnosti šroubů a jak ho číst?

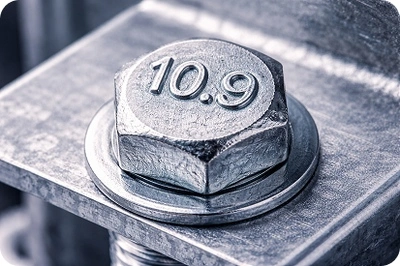

Značení šroubů pomocí dvojčíselného kódu vyraženého na hlavě šroubu přímo definuje jeho mechanické vlastnosti. První číslice udává minimální jmenovitou pevnost v tahu v MPa vynásobenou stem, zatímco druhá číslice vyjadřuje poměr meze kluzu k pevnosti v tahu (např. 0,8 u třídy 8.8 znamená 80 % pevnosti). Pokud hledáte návod, jak číst a interpretovat značení pevnostních tříd šroubů, stačí tento systém aplikovat na standardní metrické řady od 3.6 až po 12.9.
Odborná rada: Častou chybou při výběru je záměna třídy pevnosti za tvrdost šroubů, což jsou odlišné parametry. Vyšší třídy jako 10.9 nebo 12.9 poskytují vyšší pevnost v tahu, ale zároveň vyžadují přesnější dodržení utahovacího momentu, aby nedošlo ke křehkému lomu materiálu.
Mechanické vlastnosti a význam značení
Pevnostní třídy šroubů určují, jaké zatížení spoj bezpečně vydrží před trvalou deformací. Mechanické vlastnosti šroubů, jako je tvrdost podle Vickersa (HV) nebo tažnost, se s rostoucí třídou mění – zatímco třída 8.8 vykazuje tvrdost 250 až 320 HV, třída 12.9 dosahuje hodnot 385 až 435 HV.
| Třída pevnosti | Pevnost v tahu (MPa) | Mez kluzu (MPa) | Tvrdost (HV) |
|---|---|---|---|
| 8.8 | 800 | 640 | 250 – 320 |
| 10.9 | 1040 | 830 | 320 – 380 |
| 12.9 | 1220 | 1080 | 385 – 435 |
Tato tabulka pevnosti šroubů ilustruje, že šroub 8.8 má mez kluzu 640 MPa, což odpovídá 80 % jeho jmenovité pevnosti v tahu. Správná volba třídy je kritická pro bezpečnost konstrukce, přičemž vyšší třídy se hodí pro vysoce namáhané strojírenské spoje, zatímco běžné ocelové konstrukce vyžadují nižší hodnoty.
Na co si dát pozor: U třídy 12.9 existuje zvýšené riziko vodíkové křehkosti a křehkého lomu, proto ji používejte výhradně na základě doporučení statika. Třída 10.9 je ideální pro automotive a nápravy, ale vyžaduje montáž šroubů pomocí kalibrovaného momentového klíče, aby se předešlo přetažení. Pro běžné konstrukce a haly je třída 8.8 optimální volbou díky vyváženému poměru pevnosti a ceny.
Pro koho se hodí vs. pro koho NE:
- Třída 8.8 se hodí pro běžné ocelové konstrukce a stroje, kde je vyžadována spolehlivost za rozumnou cenu.
- Třída 12.9 se hodí pro speciální lisy a formy s extrémním namáháním, ale není vhodná pro neodbornou montáž bez kontroly utahovacího momentu.
Jaké jsou mechanické vlastnosti a parametry jednotlivých tříd pevnosti?
Mechanické vlastnosti šroubů definují jejich schopnost odolat zatížení v tahu i střihu, přičemž každá třída pevnosti šroubů odpovídá přesně stanoveným normám. Podle standardů, kterými se řídí například technické postupy na portálu eagri.cz, určuje značení šroubů nejen jmenovitou pevnost v tahu, ale i mez kluzu a následnou plasticitu materiálu.
Jak se liší pevnost v tahu mezi třídami 3.6, 8.8, 10.9 a 12.9?
Třída pevnosti šroubů přímo určuje pevnost v tahu, tedy maximální napětí, které materiál snese před přetržením. Zatímco základní třída pevnosti 3.6 disponuje pevností v tahu 300 MPa, běžně používaná třída pevnosti 8.8 dosahuje 800 MPa. U vysoce namáhaných spojů volíme třídu pevnosti 10.9 s hodnotou 1000 MPa nebo špičkovou třídu pevnosti 12.9, která odolá tahu až 1200 MPa. Mez kluzu, tedy bod, kdy materiál ztrácí schopnost pružné deformace a začíná se trvale natahovat, tvoří u běžných tříd 80 procent jmenovité pevnosti v tahu.
Jak se mění tažnost a tvrdost podle třídy pevnosti šroubu?
S rostoucí pevností šroubů v tahu se mění i jejich mechanické vlastnosti, zejména tažnost a tvrdost šroubů. Tažnost klesá od 25 procent u měkkých šroubů 3.6 až k 8 procentům u vysoce pevných šroubů 12.9, které jsou křehčí. Tvrdost podle Vickersa (HV) vykazuje opačný trend, kdy roste z 95 HV u třídy 3.6 až na 435 HV u třídy 12.9.
| Třída pevnosti | Pevnost v tahu (MPa) | Mez kluzu (MPa) | Tvrdost (HV) | Tažnost (%) |
|---|---|---|---|---|
| 3.6 | 300 | 180 | 95 – 200 | 25 |
| 8.8 | 800 | 640 | 238 – 320 | 12 |
| 10.9 | 1000 | 900 | 310 – 380 | 9 |
| 12.9 | 1200 | 1080 | 380 – 435 | 8 |
Odborná rada: Častou chybou při výběru je záměna tříd pevnosti 8.8 a 12.9 v dynamicky namáhaných spojích. Vyšší pevnost 12.9 se hodí pro statické spoje s vysokým předpětím, ale pro rázové namáhání je kvůli nižší tažnosti nevhodná. Tato třída se nehodí tam, kde hrozí vibrace vedoucí ke křehkému lomu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak ovlivňuje materiál a povrchová úprava pevnost šroubů?
Výběr materiálu a následná povrchová úprava přímo určují mechanické vlastnosti šroubů, jejich schopnost přenášet zatížení a celkovou životnost v konkrétním prostředí. Správná kombinace těchto parametrů zajišťuje, že značení šroubů odpovídá skutečnému výkonu v praxi. Pevnostní třída šroubů je definována dvojčíselným kódem, kde první číslo udává minimální pevnost v tahu v MPa dělenou stem a druhé číslo představuje poměr meze kluzu k pevnosti v tahu.
Jak materiál šroubu ovlivňuje jeho pevnostní třídu?
Uhlíková ocel představuje nejpoužívanější materiál díky vysoké pevnosti v tahu a možnosti tepelného zušlechtění, které určuje finální pevnostní třídy šroubů od 3.6 až po 12.9. Zatímco běžná ocel dosahuje tvrdosti 250 až 320 HV u třídy 8.8, nerezová ocel nabízí vynikající odolnost vůči oxidaci, ale vykazuje odlišné mechanické vlastnosti šroubů při extrémním namáhání. Mosaz se využívá pro aplikace vyžadující elektrickou vodivost nebo nemagnetické vlastnosti, kde není prioritou vysoká pevnost v tahu. Rozdíl mezi třídou 8.8 a 10.9 nespočívá pouze v použité slitině, ale především v přesném procesu kalení a popouštění oceli, který ovlivňuje mez kluzu (např. 640 MPa u 8.8 vs. 830 MPa u 10.9).
- Uhlíková ocel: standard pro vysokopevnostní spoje s pevností v tahu až 1220 MPa.
- Nerezová ocel: ideální pro korozivně náročná prostředí, kde je vyžadována chemická stálost.
- Mosaz: vhodná pro specifické technické aplikace, kde pevnost šroubů v tahu není rozhodující.
Jak povrchové úpravy zvyšují odolnost a životnost šroubů?
Povrchová úprava slouží jako bariéra proti degradaci materiálu vlivem koroze, což je zásadní pro zachování integrity spoje. Nejčastěji prováděné zinkování poskytuje spolehlivou ochranu, zatímco fosfátování slouží jako podklad pro nátěry nebo pro snížení tření. Chromování se využívá pro zvýšení tvrdosti povrchu a estetický vzhled, avšak u vysoce pevných šroubů vyžaduje opatrnost. Odborná rada: Častá chyba spočívá v podcenění vlivu vodíkové křehkosti při elektrolytickém zinkování šroubů s pevnostní třídou 12.9, kde může dojít k náhlému lomu. Pro tyto vysoce namáhané šrouby se proto doporučuje žárové zinkování nebo pokovení zinkovými lamelami.
Tip: Povrchová úprava se hodí pro venkovní konstrukce a vlhké provozy, zatímco pro suché interiéry postačí černění, které však neposkytuje téměř žádnou protikorozní ochranu. Vždy ověřte, zda zvolená úprava nesnižuje rozměrovou přesnost závitů, což by mohlo negativně ovlivnit montáž šroubů a výslednou pevnost spoje.
Otázka: Pro koho se hodí šrouby třídy 12.9 a pro koho nikoliv?
Tato třída je určena pro speciální nástroje, lisy a formy vyžadující extrémní pevnost v tahu až 1220 MPa. Pro běžné domácí opravy nebo konstrukce se však nehodí, protože šrouby jsou náchylné ke křehkému lomu a vyžadují odborný návrh statika.
Jak se třídy pevnosti šroubů používají v praxi – vhodnost pro různé aplikace
Výběr správné pevnostní třídy šroubů zásadně ovlivňuje stabilitu a životnost spoje. Mechanické vlastnosti šroubů, jako je pevnost v tahu a mez kluzu, určují jejich vhodnost pro konkrétní montážní postupy a provozní zatížení.
Proč je třída 8.8 vhodná pro běžné konstrukce?
Třída pevnosti 8.8 představuje standard pro běžné konstrukce, haly a stroje, kde nabízí optimální poměr mezi cenou a pevností v tahu 800 MPa. S mezí kluzu kolem 640 až 800 MPa tyto prvky spolehlivě přenášejí statické zatížení. U šroubů s průměrem závitu do 16 mm je však nutné dodržovat normu ISO 989-2, protože při nadměrném utažení hrozí stržení matice. Tato třída vykazuje tvrdost 238 až 304 HB a je ideální pro běžné strojírenské sestavy bez extrémních vibrací.
Jaké aplikace vyžadují šrouby třídy 10.9?
Třída pevnosti 10.9 je určena pro náročné aplikace, zejména v automotive průmyslu, hydraulice či u náprav, kde odolávají vyššímu dynamickému namáhání. Pevnost v tahu dosahuje 1040 MPa a mez kluzu se pohybuje v rozmezí 830 až 1040 MPa. Častá chyba: podcenění nutnosti použití kalibrovaného momentového klíče při montáži. Přetažení šroubů třídy 10.9 vede k překročení meze pružnosti a následnému únavovému lomu.
Kdy je potřeba použít šrouby třídy 12.9?
Třída pevnosti 12.9 se využívá ve speciálních nástrojích, lisech a formách vyžadujících extrémní pevnost v tahu až 1200 MPa. Tyto šrouby dosahují tvrdosti 385 až 435 HV, což je činí velmi odolnými, ale zároveň náchylnými ke křehkému lomu a vodíkové křehkosti. Jejich použití vyžaduje odborné posouzení statikem.
| Třída pevnosti | Pevnost v tahu (MPa) | Tvrdost (HRC) | Typické použití |
|---|---|---|---|
| 8.8 | 800 | 22 – 32 | Běžné konstrukce, stroje |
| 10.9 | 1040 | 32 – 39 | Automotive, hydraulika |
| 12.9 | 1200 | 39 – 44 | Lisy, speciální nástroje |
- Vhodné pro: vysokopevnostní spojování v těžkém průmyslu a kritické strojírenské uzly.
- Nevhodné pro: aplikace s vysokým rizikem rázového zatížení nebo vibrací, kde hrozí křehký lom.
Odborná rada: Při výběru vždy ověřte předepsaný utahovací moment podle tabulky pevnosti šroubů pro daný průměr závitu. Pamatujte, že s rostoucí teplotou pevnost klesá, například u třídy 12.9 klesá pevnost z 1020 MPa při 100 °C na 825 MPa při 300 °C.
Jak se mění pevnost šroubů při zvýšených teplotách?
Zvýšená provozní teplota zásadně ovlivňuje mechanické vlastnosti šroubů a způsobuje postupný pokles jejich pevnosti v tahu. Podle normy ISO 898-1 ztrácejí ocelové šrouby při vysokých teplotách svou schopnost přenášet definované zatížení, což je klíčový faktor pro bezpečnost spoje. Zatímco při běžné pokojové teplotě odpovídá pevnost šroubů v tahu jmenovitým hodnotám, při 300 stupních Celsia dochází k citelnému oslabení materiálu.
Vliv teploty na pevnostní třídy šroubů
Tento jev musíte zohlednit zejména u namáhaných spojů, kde teplota překračuje 100 stupňů Celsia. Následující tabulka pevnosti šroubů ilustruje, jak se mění jejich únosnost v MPa při zvýšených teplotách.
| Třída pevnosti | Pevnost při 20 °C | Pevnost při 100 °C | Pevnost při 300 °C |
|---|---|---|---|
| 8.8 | 800 MPa | 760 MPa | 480 MPa |
| 10.9 | 1040 MPa | 988 MPa | 705 MPa |
| 12.9 | 1220 MPa | 1159 MPa | 825 MPa |
Odborná rada: Častá chyba spočívá v návrhu spoje pouze podle statické nosnosti za pokojové teploty. Pokud provozní teplota přesahuje 300 stupňů Celsia, běžné pevnostní třídy šroubů již nejsou vhodné a vyžadují použití speciálních žáropevných materiálů. Tato data se hodí pro konstruktéry strojních zařízení, nikoliv pro běžné domácí použití v exteriéru, kde teploty takových hodnot obvykle nedosahují. Pamatujte, že značení šroubů vždy reflektuje pevnost při standardních laboratorních podmínkách.
Jak správně montovat a udržovat šrouby podle pevnostních tříd?
Správná montáž šroubů vyžaduje přesné utažení momentovým klíčem, což je klíčové zejména u vysokopevnostních spojů třídy 10.9 a 12.9. Mechanické vlastnosti šroubů, včetně tvrdosti šroubů, určují mezní hodnoty, při nichž dochází k trvalé deformaci materiálu. Při instalaci vždy ověřte pevnostní třídy šroubů v projektové dokumentaci nebo technické tabulce pevnosti šroubů, abyste předešli selhání spoje v tahu či střihu.
- Očištění závitu – odstraňte nečistoty a staré zbytky maziv pro dosažení přesného tření.
- Nastavení momentu – zvolte hodnotu podle tabulky výrobce pro danou pevnostní třídu a průměr šroubu.
- Aplikace síly – utahujte plynule až do cvaknutí momentového klíče, nikdy nepoužívejte rázový utahovák bez kalibrace.
- Kontrola utažení – po určitém provozu proveďte revizi dotažení, protože vibrace mohou vyvolat povolení spoje.
Tip: Častá chyba spočívá v nadměrném utahování, které překročí mez pružnosti oceli a způsobí nevratné oslabení materiálu.
- Pravidelná kontrola opotřebení a koroze prodlužuje životnost spojů.
- Použití penetračního oleje usnadňuje demontáž zoxidovaných spojů.
- Výměna poškozených dílů je nezbytná při nálezu trhlin či deformací hlavy.
Tento postup se hodí pro strojní celky a nosné konstrukce, zatímco pro běžné domácí spojování méně namáhaných materiálů postačí vizuální kontrola.
Jaký je vliv dlouhodobého namáhání a únavy materiálu na pevnost šroubů?
Dlouhodobé namáhání postupně snižuje mechanické vlastnosti šroubů, což vede k nevratným změnám v jejich struktuře. Opakované cyklické zatížení vyvolává únavové namáhání, které v materiálu šroubu vytváří mikroskopické trhliny. Tyto trhliny se při dalším zatěžování šíří, až mohou způsobit náhlou destrukci spoje. Pevnost šroubů v tahu i střihu tak v čase klesá, i když původní značení šroubů odpovídá vysoké třídě, jako je 10.9 nebo 12.9.
Prevence selhání spojů při únavě materiálu
Pro zachování bezpečnosti spojů je nutné brát v úvahu nejen statickou únosnost, ale i dynamické vlivy provozu. Častá chyba spočívá v podcenění vibrací, které únavový proces výrazně urychlují.
- Pravidelně kontrolujte dotažení spojů, zejména u strojů s vysokými vibracemi.
- Používejte šrouby s vyšší třídou pevnosti pouze tam, kde to vyžaduje výpočtový model.
- Zamezte překračování mezních hodnot v tabulce pevnosti šroubů pro daný průměr.
- Vyměňte šrouby, které vykazují známky trvalé deformace nebo koroze.
Výběr správné třídy pevnosti šroubů se tedy neřídí pouze okamžitou nosností, ale i očekávanou životností aplikace. Pokud spoj pracuje v cyklickém režimu, vždy konzultujte únavové limity s technickou dokumentací výrobce.
