Maximální proudová zatížitelnost vodiče 2,5 mm² – přehled a tipy

Maximální proudová zatížitelnost vodiče o průřezu 2,5 mm² určuje, jaké elektrické zatížení může bezpečně přenášet bez přehřívání. Správné dimenzování vodičů je klíčové pro zajištění spolehlivosti a bezpečnosti elektrických instalací. Porozumění proudovému zatížení vodičů pomůže předejít riziku zkratu či požáru.

Jaká je maximální proudová zatížitelnost vodiče 2,5 mm² podle typu izolace a materiálu?

Maximální proudová zatížitelnost vodiče 2,5 mm² závisí především na materiálu jádra a typu izolace. Měděné vodiče s PVC izolací mohou bezpečně přenášet proudy až do 32 A při teplotě okolí 30 °C, zatímco hliníkové vodiče stejného průřezu dosahují maximálně kolem 24 A. Izolace s vyšší tepelnou odolností, například pryžová nebo PE, umožňuje zvýšení proudové zatížitelnosti oproti běžné PVC izolaci.

Jaké jsou maximální proudové zatížení vodičů s PVC izolací o průřezu 2,5 mm²?

Maximální proudová zatížitelnost vodičů 2,5 mm² s PVC izolací se pohybuje mezi 15 až 32 A v závislosti na typu vodiče a způsobu jeho uložení. U měděných vodičů je běžná hodnota kolem 25 až 32 A, zatímco hliníkové vodiče dosahují nižších hodnot v rozmezí 15 až 20 A. Tyto hodnoty platí při standardní okolní teplotě 30 °C a vycházejí z norem ČSN EN. PVC izolace je běžná díky své cenové dostupnosti a teplotní odolnosti do 70 °C, ale pro vyšší proudy je nutné zvážit typ uložení a případné přepočítávací koeficienty.

Jaký vliv mají různé materiály vodičů na jejich proudovou zatížitelnost?

Materiál jádra vodiče zásadně ovlivňuje jeho maximální proudovou zatížitelnost. Měděné vodiče mají vyšší elektrickou vodivost a lepší tepelnou vodivost než hliníkové, což umožňuje přenášet vyšší proudy při stejném průřezu 2,5 mm². Typická maximální proudová zatížitelnost měděného vodiče s PVC izolací je až 32 A, zatímco hliníkový vodič zvládne maximálně kolem 24 A. Hliníkové vodiče také vyžadují větší průřez pro stejný proud, protože jejich elektrický odpor je vyšší. Při dimenzování vodičů je proto nezbytné zohlednit typ materiálu, aby nedošlo k přetížení a přehřátí kabelu.

Jaké jsou dopady různých typů izolací na maximální proudovou zatížitelnost vodičů 2,5 mm²?

Typ izolace ovlivňuje maximální dovolenou teplotu vodiče, což přímo souvisí s proudovou zatížitelností. PVC izolace je nejčastější a dovoluje pracovní teplotu do 70 °C, což omezuje proudovou zatížitelnost na zhruba 25-32 A u měděných vodičů. Pryžová izolace vydrží vyšší teploty až do 60 °C a PE izolace dokonce až 70 °C, což umožňuje bezpečně přenášet vyšší proudy. Vyšší teplotní odolnost izolace snižuje riziko poškození při zvýšeném zatížení a snižuje výkonové ztráty. Při dimenzování vodičů je proto nutné zohlednit typ izolace a případně upravit hodnoty proudové zatížnosti pomocí přepočítávacích koeficientů.

Tip: Častou chybou je podcenění vlivu izolace na maximální proudovou zatížitelnost, což může vést k přehřátí vodiče. Pro domácí instalace s průřezem 2,5 mm² a běžnou PVC izolací platí maximální proud do 32 A, což obvykle postačuje pro jističe do 20 A. Pro vyšší proudy je vhodnější zvážit vodiče s lepší izolací nebo větším průřezem.

Jak ovlivňuje způsob uložení vodiče maximální proudové zatížení?

Způsob uložení vodiče výrazně ovlivňuje jeho maximální proudovou zatížitelnost, protože podmínky odvodu tepla určují, kolik proudu může vodič bezpečně přenášet bez přehřátí. Pro vodič o průřezu 2,5 mm² podle normy DIN VDE 0100 rozlišujeme tři základní skupiny uložení, které mají různé hodnoty proudového zatížení.

Jaký je vliv uložení vodiče v trubce na jeho maximální proudovou zatížitelnost?

Vodič 2,5 mm² uložený v trubce, označovaný jako skupina 1, má maximální proudovou zatížitelnost přibližně 15 ampér. Uložení v trubce omezuje přirozený odvod tepla díky menšímu prostoru a izolaci trubky, což zvyšuje teplotu vodiče při průchodu proudu. Proto je nutné při dimenzování vodičů brát v úvahu toto snížené proudové zatížení, aby nedošlo k přetížení a poškození izolace vodičů. Tento způsob uložení je běžný například u instalací vedených pod omítkou.

Jaké jsou proudové zatížitelnosti vícežilových kabelů o průřezu 2,5 mm²?

Vícežilové kabely o průřezu 2,5 mm², spadající do skupiny 2, mají maximální proudovou zatížitelnost kolem 26 ampér. Díky konstrukci a lepšímu odvodu tepla než u vodičů v trubce lze využít vyšší proudové zatížení. Přesto se musí při dimenzování vodičů zohlednit přepočítávací koeficienty, které upravují hodnoty podle specifických podmínek uložení a počtu současně vedených kabelů. Vícežilové kabely se často používají v rozvodech a při napájení spotřebičů.

Jaké jsou proudové zatížitelnosti volně uložených kabelů 2,5 mm²?

Volně uložené kabely o průřezu 2,5 mm², tedy skupina 3, dosahují nejvyšší maximální proudové zatížitelnosti až 32 ampér. Volné uložení umožňuje optimální odvod tepla do okolního prostředí, což minimalizuje tepelná omezení a výkonové ztráty. Tento typ uložení je ideální tam, kde je možné kabely vést bez omezení prostoru, například v rozvodech na otevřených lištách nebo vzdušných vedeních.

Tip: Při dimenzování vodičů vždy zkontrolujte tabulku proudové zatížitelnosti vodičů 2,5 mm² podle aktuálních norem ČSN EN a zvažte vliv způsobu uložení i přepočítávací koeficienty, aby bylo zajištěno bezpečné proudové zatížení kabelu.

Jaké jsou přepočítávací koeficienty pro úpravu proudové zatížitelnosti?

Přepočítávací koeficienty jsou klíčovým prvkem při dimenzování vodičů, protože upravují hodnotu maximálního proudu, který může vodič bezpečně přenášet. Proudová zatížitelnost kabelu závisí nejen na průřezu vodiče a typu izolace, ale také na podmínkách instalace, jako je teplota okolí a počet vedených vodičů ve skupině.

Koeficient k_1 zohledňuje vliv teploty okolí na vodič – s rostoucí teplotou klesá jeho proudová zatížitelnost. Koeficient k_2 upravuje dovolený proud podle počtu vodičů vedených společně, protože více vodičů zvyšuje tepelné zatížení.

Pro CYKY vodič o průřezu 10 mm² s jmenovitým proudem 60 A a koeficienty k_1 = 1,12 a k_2 = 0,75 vypočítáme dovolený proud takto:

1. Stanovení jmenovitého proudu – I_n = 60 A
2. Vynásobení koeficientem teploty – 60 A × 1,12 = 67,2 A
3. Úprava podle počtu vodičů – 67,2 A × 0,75 = 50,4 A

Výsledný dovolený proud je tedy 50,4 A. Tento výpočet je zásadní i pro menší průřezy, například při dotazu, jak vypočítat proudovou zatížitelnost vodiče 2,5 mm2, kde je třeba podobně uplatnit přepočítávací koeficienty pro správné dimenzování a bezpečný provoz.

Tip: Při dimenzování vodičů vždy zohledněte aktuální podmínky instalace, aby nedošlo k přetížení a zbytečným výkonovým ztrátám.

Jaký proud zvládne kabel CYKY 2,5 mm2 pro domácí použití?

Typicky má kabel CYKY 2,5 mm² jmenovitou proudovou zatížitelnost kolem 20-25 A, kterou je nutné upravit pomocí přepočítávacích koeficientů podle konkrétního prostředí a způsobu vedení.

Jaký je vliv úbytku napětí a výkonových ztrát na dimenzování vodiče 2,5 mm²?

Úbytek napětí a výkonové ztráty patří mezi klíčové faktory při správném dimenzování vodiče 2,5 mm². Při maximálním proudovém zatížení podle ČSN normy dosahuje úbytek napětí přibližně 0,26 V na jeden metr vodiče. Tento úbytek ovlivňuje efektivitu elektrického rozvodu, protože snižuje dostupné napětí na koncovém zařízení a může způsobit neefektivní provoz spotřebičů.

Současně výkonové ztráty dosahují hodnoty 8,69 W, což znamená, že část energie se mění na teplo, což snižuje celkovou účinnost a může ovlivnit životnost izolace vodičů. Správné dimenzování vodičů proto znamená nejen respektovat maximální proudovou zatížitelnost kabelu 2,5 mm², ale také brát v úvahu délku kabelu a tím i výši úbytku napětí.

• Úbytek napětí 0,26 V/m u vodiče 2,5 mm² při max. zatížení
• Výkonové ztráty 8,69 W omezují efektivitu a životnost instalace
• Dimenzování vodičů musí reflektovat délku kabelu a přepočítávací koeficienty
• Izolace vodičů musí zvládnout tepelné zatížení vzniklé výkonovými ztrátami

Tip: Pro dimenzování je užitečné znát, kolik ampér na metr vodiče 2,5 mm² může proudit, aby se zabránilo nadměrnému úbytku napětí a přehřívání, zejména u delších tras vedení.

Jak správně vypočítat proudovou zatížitelnost a jaké chyby se při tom často dělají?

Výpočet maximální proudové zatížitelnosti vodiče 2,5 mm² vyžaduje zohlednění několika klíčových parametrů. Kromě průřezu a materiálu vodiče je nezbytné uvažovat i způsob uložení a teplotu okolí, protože tyto faktory ovlivňují bezpečný proudový odběr. Přepočítávací koeficienty slouží k úpravě základní hodnoty zatížitelnosti podle konkrétních podmínek instalace. Ignorování těchto koeficientů nebo teplotních vlivů často vede k nesprávnému dimenzování a přetížení vodičů.

Jak správně vypočítat maximální proudovou zatížitelnost vodiče 2,5 mm²?

Výpočet proudové zatížitelnosti vodiče 2,5 mm² začíná zjištěním základní hodnoty jmenovitého proudu, která se podle norem ČSN EN pohybuje kolem 21-25 A pro běžné instalace s izolací PVC. Následně se aplikuje přepočítávací koeficient k_1, který zohledňuje teplotu okolí, a koeficient k_2 pro způsob uložení a seskupení vodičů. Například při vyšší teplotě okolí nad 30 °C se k_1 pohybuje okolo 0,9, což snižuje dovolený proud. Pokud vodiče vedete ve svazku, k_2 může klesnout pod 0,8. Výsledná maximální proudová zatížitelnost vodiče 2,5 mm² je pak součinem jmenovité hodnoty a těchto koeficientů.

Jaké jsou nejčastější chyby při výpočtu proudové zatížitelnosti?

Časté chyby při dimenzování vodičů 2,5 mm² zahrnují:

• Ignorování přepočítávacích koeficientů vedoucí k přetěžování vodičů.
• Nesprávné zohlednění teploty okolí, což může způsobit přehřívání izolace vodiče.
• Nedostatečné zohlednění seskupení vícežilových kabelů, které snižuje proudovou zatížitelnost.
• Volba nevhodného průřezu vodiče bez výpočtu úbytku napětí a výkonových ztrát.

Tyto chyby představují riziko nejen pro bezpečnost, ale také pro dlouhodobou spolehlivost elektroinstalace. Správné dimenzování vodičů 2,5 mm² vyžaduje pečlivé použití přepočítávacích koeficientů a respektování platných norem.

Normy a značení vodičů ovlivňující jejich proudovou zatížitelnost

Normy ČSN EN jsou zásadní při stanovení maximální proudové zatížitelnosti vodičů s průřezem 2,5 mm². Například norma ČSN EN 50525-2-31 detailně popisuje parametry a izolaci vodičů H07V-K, které určují jejich bezpečné proudové zatížení. Značení vodičů, jako je CYKY, identifikuje jejich konstrukci a použití, což ovlivňuje hodnoty proudové zatížitelnosti kabelu.

Při dimenzování vodičů je potřeba brát v úvahu nejen průřez vodiče 2,5 mm², ale také typ izolace vodičů a přepočítávací koeficienty, které upravují maximální zatížení podle konkrétních podmínek instalace.

• Norma ČSN EN stanovuje technické požadavky na vodiče a jejich proudové zatížení
• Značení CYKY označuje vícežilové kabely s PVC izolací vhodné pro pevné uložení
• Vodič H07V-K má specifikovanou maximální proudovou zatížitelnost podle typu izolace
• Přepočítávací koeficienty upravují hodnoty pro různé teplotní a instalační podmínky

Jak zjistit maximální proudovou zatížitelnost kabelu 2,5 mm2

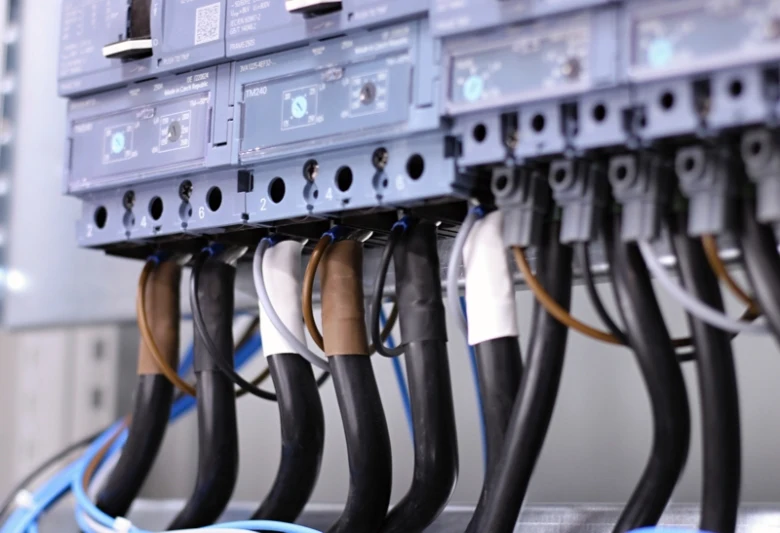

Pro správné určení maximálního zatížení vodiče 2,5 mm² v rozvaděči je nezbytné použít tabulky podle ČSN EN, které zohledňují průřez, typ vodiče a způsob uložení. Pro max proud 20 A se například běžně volí právě průřez 2,5 mm² u CYKY kabelů s odpovídající izolací.

Jaký je vliv vícežilových kabelů na proudovou zatížitelnost jednotlivých vodičů?

Vícežilové kabely výrazně ovlivňují maximální proudovou zatížitelnost vodičů, zejména u průřezu vodiče 2,5 mm². Tepelné ovlivnění vzniká vzájemným nahříváním vodičů, které v seskupení omezují odvod tepla do okolí. Tento jev zvyšuje teplotu izolace vodičů, což snižuje jejich schopnost bezpečně přenášet proudové zatížení. Proto je při dimenzování vodičů nutné zohlednit tento efekt pomocí přepočítávacích koeficientů, které korigují hodnotu proudové zatížitelnosti kabelu.

Jak zjistit maximální proudovou zatížitelnost kabelu 2,5 mm2

Základní proudová zatížitelnost vodiče 2,5 mm² lze nalézt v normách ČSN EN, avšak pokud se vodiče v kabelu vyskytují ve vícežilovém uspořádání, je třeba výslednou hodnotu snížit právě pomocí přepočítávacích koeficientů. Tyto koeficienty vyjadřují procentuální snížení zatížitelnosti v závislosti na počtu současně zatížených žil a podmínkách instalace.

Tip: Při dimenzování vícežilových kabelů je častou chybou ignorovat přepočítávací koeficienty, což může vést k přehřívání izolace a zkrácení životnosti instalace. Pro správný výpočet proudové zatížitelnosti vodiče 2,5 mm² v rozvaděči doporučuji vždy konzultovat příslušné normy a technické listy výrobce kabelů.

Jak dlouhodobý provoz a stárnutí vodičů ovlivňuje jejich proudovou zatížitelnost?

Dlouhodobý provoz vede ke stárnutí vodičů, což výrazně snižuje jejich proudovou zatížitelnost. Po 5-6 letech používání může dojít ke zhoršení vlastností izolace vodičů, která ztrácí pružnost a odolnost vůči tepelným i mechanickým vlivům. Tento proces vede k poklesu maximálního proudového zatížení kabelu 2,5 mm² až o 20-30 %, což ovlivňuje bezpečnost celé elektrické instalace.

Stárnutí izolace vodičů znamená zvýšené riziko přehřívání, větší úbytek napětí a potenciální zkraty. Při dimenzování vodičů je proto nezbytné zohlednit přepočítávací koeficienty, které upravují proudovou zatížitelnost podle provozních podmínek a stáří kabelů. Pravidelná kontrola a údržba instalace minimalizují rizika a prodlužují životnost vedení.

• izolace vodičů může ztvrdnout a praskat
• průřez vodiče 2,5 mm² zůstává stejný, ale jeho schopnost odvádět teplo klesá
• proudové zatížení vodičů musí být přehodnoceno po uplynutí několika let provozu

Praktické tipy na maximální proudové zatížení kabelu 2,5 mm²

Pro správné výpočty proudové zatížitelnosti vodiče 2,5 mm² využijte aktuální tabulky proudové zatížitelnosti a zohledněte stárnutí vodičů pomocí příslušných koeficientů.

Specifické požadavky na vodiče v průmyslových a venkovních podmínkách

Průmyslové podmínky a venkovní instalace výrazně ovlivňují maximální proudovou zatížitelnost vodičů s průřezem 2,5 mm². Vyšší teploty, zvýšená vlhkost a mechanické namáhání snižují standardní hodnoty proudového zatížení vodičů, což vyžaduje použití speciálních izolací a přepočítávacích koeficientů pro správné dimenzování vodičů. Izolace vodičů musí odolávat nejen tepelnému zatížení, ale i vlivu chemikálií nebo UV záření ve venkovním prostředí.

• Průmyslové podmínky snižují proudovou zatížitelnost kabelu kvůli vyšším provozním teplotám.
• Speciální izolace umožňují bezpečný provoz ve vlhkém a teplém prostředí.
• Přepočítávací koeficienty upravují maximální proud pro konkrétní podmínky instalace.
• Dimenzování vodičů v rozvaděči musí respektovat tyto úpravy, aby nedocházelo k přehřívání.

Tabulka proudové zatížitelnosti vodičů 2,5 mm2

Pro přesný přepočet ampér na průřez vodiče 2,5 mm² a stanovení maximálního proudového zatížení v daných podmínkách doporučuji použít aktuální normy ČSN EN a konzultovat návrh s odborníkem.

Časté dotazy k maximální proudové zatížitelnosti vodiče 2,5 mm²

Otázka: Jaké je maximální proudové zatížení kabelu 2,5 mm²?

Maximální proudová zatížitelnost kabelu 2,5 mm² se pohybuje mezi 15 A a 32 A v závislosti na izolaci a způsobu uložení. Například volně uložený vodič může mít zatížitelnost až 32 A, zatímco ve svazku nebo trubce je to kolem 15-20 A.

Otázka: Kolik ampér unese vodič o průřezu 2,5 mm²?

Vodič s průřezem 2,5 mm² a PVC izolací unese proud 15-32 A v závislosti na dimenzování vodičů a podmínkách uložení, přičemž přesná hodnota závisí na použitých přepočítávacích koeficientech.

Otázka: Jak zjistit maximální proudovou zatížitelnost kabelu 2,5 mm²?

Maximální proudovou zatížitelnost zjistíte podle platných tabulek proudové zatížitelnosti, které zohledňují průřez vodiče 2,5 mm², typ izolace a způsob uložení, včetně přepočítávacích koeficientů pro teplotu a seskupení.

Otázka: Jak vypočítat proudovou zatížitelnost vodiče 2,5 mm²?

Proudovou zatížitelnost vypočítáte tak, že základní hodnotu zatížení v tabulkách vynásobíte přepočítávacími koeficienty pro okolní teplotu a počet vodičů ve svazku (I_dov = I_n × k_1 × k_2).

Otázka: Jaký má vliv způsob uložení vodiče na jeho proudovou zatížitelnost?

Způsob uložení výrazně ovlivňuje proudovou zatížitelnost; například vodič 2,5 mm² uložený v trubce má zatížitelnost okolo 15 A, zatímco volně vedený může dosahovat až 32 A.

Otázka: Jaké jsou přepočítávací koeficienty a jak je použít?

Přepočítávací koeficienty snižují nebo zvyšují maximální proud podle teploty okolí a seskupení vodičů; například při zvýšené teplotě se zatížitelnost snižuje, což musí být zohledněno v dimenzování vodičů.

Otázka: Jaký je úbytek napětí na 1 metr vodiče 2,5 mm² při maximálním zatížení?

Úbytek napětí činí přibližně 0,26 V na metr při maximálním proudu, což je důležitý parametr pro výpočet délky a dimenzování vodiče, aby nedocházelo k nadměrným výkonovým ztrátám.

Otázka: Jaké jsou výkonové ztráty vodiče 2,5 mm² při maximálním zatížení?

Výkonové ztráty se pohybují kolem 8,7 W na metr vodiče při maximální proudové zatížitelnosti, což je třeba brát v úvahu z hlediska bezpečnosti a efektivity elektrické instalace.

Otázka: Jak ovlivňuje vícežilový kabel proudovou zatížitelnost vodičů?

Vícežilové kabely snižují proudovou zatížitelnost jednotlivých vodičů kvůli tepelné kumulaci, proto je nutné použít přepočítávací koeficienty, které upravují hodnoty z tabulek.

Otázka: Jak dlouhodobý provoz ovlivňuje proudovou zatížitelnost vodičů?

Dlouhodobý provoz může snížit proudovou zatížitelnost vodičů o 20-30 % během 5-6 let vlivem stárnutí izolace a zvýšeného rizika přehřátí.

Otázka: Jaké normy platí pro značení a dimenzování vodičů?

Platí normy ČSN EN, například ČSN EN 50525-2-31, které definují parametry vodičů jako CYKY a H07V-K, včetně pravidel pro proudové zatížení a dimenzování.

Otázka: Jaké chyby se často dělají při dimenzování vodičů 2,5 mm²?

Častou chybou je neznalost přepočítávacích koeficientů a nesprávný výběr průřezu, což vede k přetěžování vodičů a riziku požáru nebo selhání instalace.

Otázka: Jaký průřez kabelu potřebuji pro maximální proud 20 A?

Pro 20 A je vhodný vodič o průřezu minimálně 2,5 mm², pokud je uložen ve standardních podmínkách podle tabulek proudové zatížitelnosti.

Otázka: Jaká je maximální délka kabelu 2,5 mm² při daném zatížení?

Maximální délka kabelu závisí na přípustném úbytku napětí; při 0,26 V/m a jmenovitém napětí 230 V lze délku vypočítat tak, aby úbytek nepřekročil 3-5 %.

Otázka: Jaký proud zvládne kabel CYKY 2,5 mm² pro domácí použití?

Kabel CYKY 2,5 mm² s PVC izolací unese v běžné domácí instalaci 20-32 A podle způsobu uložení a tepelných podmínek.

Praktické tipy na maximální proudové zatížení kabelu 2,5 mm²

Při dimenzování vždy zkontrolujte způsob uložení a použijte přepočítávací koeficienty pro okolní teplotu a počet vodičů. Nedoporučuje se překračovat maximální proudové zatížení z tabulek, aby nedocházelo k přehřívání a poškození izolace. U specifických instalací, například v průmyslu nebo venkovních podmínkách, doporučuji konzultaci s odborníkem, protože nesprávné dimenzování může vést k závažným bezpečnostním rizikům.
