Sériové zapojení rezistorů představuje základní metodu, jak v elektrickém obvodu zvýšit celkový odpor a omezit průtok proudu. Při tomto uspořádání prochází všemi součástkami stejný elektrický proud, přičemž výpočet odporu provedete jednoduchým součtem hodnot jednotlivých rezistorů. Pochopení tohoto principu je klíčové pro správné navrhování obvodů, které se odlišují od paralelního či kombinovaného zapojení rezistorů.
🔍 Nejdůležitější fakta
- Sériové zapojení znamená, že rezistory jsou připojeny za sebou a prochází jimi stejný elektrický proud.
- Celkový odpor v sériovém zapojení je součtem jednotlivých odporů: R_celk = R_1 + R_2 + … + R_n.
- Napětí zdroje se rozdělí mezi rezistory úměrně jejich odporům podle vztahu U_celk = U_1 + U_2 + … + U_n.
- Při sériovém zapojení pěti rezistorů s odporem 100 Ω má obvod celkový odpor 500 Ω.
- Výhodou je jednoduchost a snadné zvýšení odporu, nevýhodou je přerušení obvodu při selhání jednoho rezistoru.
Co je sériové zapojení rezistorů a jak funguje
Sériové zapojení rezistorů znamená, že jednotlivé součástky jsou v elektrickém obvodu řazeny těsně za sebou do jedné větve. V tomto uspořádání protéká všemi rezistory identický elektrický proud, zatímco celkové napětí zdroje se dělí mezi jednotlivé odpory.
Jak funguje sériové spojení rezistorů v obvodu
Princip fungování vychází z toho, že elektrický proud v sérii nemá jinou cestu a musí projít každým rezistorem v řadě. Celkový odpor obvodu získáte jednoduchým součtem hodnot jednotlivých rezistorů. Pokud například zapojíte za sebou rezistory s hodnotami 2 kΩ, 2 kΩ a 5 kΩ, výsledný odpor bude 9 kΩ. Tento výpočet odporu je základním krokem při návrhu obvodů, kde potřebujete snížit proud protékající citlivou součástkou.
Podle druhého Kirchhoffova zákona je součet napěťových úbytků na jednotlivých rezistorech roven napětí zdroje. Na rezistoru s vyšším odporem naměříte vždy vyšší napěťový úbytek. Toto zapojení se liší od paralelního zapojení rezistorů, kde se proud dělí mezi jednotlivé větve. V praxi se často využívá i kombinované zapojení rezistorů, které v sobě kombinuje vlastnosti sériového i paralelního řazení pro dosažení specifických parametrů.
Odborná rada: Při návrhu vždy zohledněte tepelný rozptyl rezistorů, protože při sériovém zapojení se veškerý výkon přeměňuje na teplo napříč všemi prvky. Častá chyba spočívá v podcenění maximálního povoleného výkonu rezistorů, což může vést k jejich přehřátí a následnému poškození. Sériové zapojení se hodí pro děliče napětí, ale není vhodné pro aplikace, kde potřebujete zachovat plné napájecí napětí pro všechny paralelní větve obvodu.
Jak vypočítat celkový odpor rezistorů v sériovém zapojení
Při sériovém zapojení rezistorů protéká obvodem stejný elektrický proud a celkový odpor je dán prostým součtem hodnot jednotlivých součástek. Podle definice, kterou uvádí i Wikipedia, se každý rezistor podílí na celkovém odporu svou jmenovitou hodnotou v ohmech. Vzorec pro výpočet odporu při sériovém zapojení rezistorů má jednoduchý tvar: R_celk = R_1 + R_2 + … + R_n.
Vzorový příklad výpočtu celkového odporu
Pro správný výpočet odporu při sériovém zapojení rezistorů postupujte následovně:
- Identifikace hodnot – zjistěte odpor každého rezistoru v obvodu v ohmech.
- Sečtení hodnot – vypočítejte součet všech rezistorů zapojených za sebou.
- Kontrola jednotek – ověřte, zda jsou všechny hodnoty převedeny na ohmy před samotným sčítáním.
Pokud zapojíte sériově dva rezistory s hodnotami 100 Ω a 220 Ω, výsledný odpor bude 320 Ω. V případě pěti stejných rezistorů o hodnotě 100 Ω získáte celkový odpor 500 Ω. Na rozdíl od paralelního zapojení rezistorů, kde se celkový odpor snižuje, zde hodnota vždy narůstá. Kombinované zapojení rezistorů pak vyžaduje nejdříve výpočet dílčích sériových větví a následně aplikaci pravidel pro paralelní části podle Kirchhoffova zákona.
Odborná rada: Častou chybou při návrhu je ignorování tepelného rozptylu rezistorů, kdy při velkém napěťovém úbytku na jednom rezistoru může dojít k jeho přehřátí, i když je celkový odpor v normě. Toto zapojení se hodí pro děliče napětí nebo omezení proudu, ale není vhodné pro aplikace vyžadující minimální zahřívání součástek.
Praktický návod na sériové zapojení rezistorů krok za krokem
Praktický návod na sériové propojení rezistorů v obvodu vyžaduje pečlivou přípravu a správné pořadí komponent. Sériové zapojení rezistorů využijete tehdy, pokud potřebujete rozdělit napětí mezi více součástek nebo zvýšit celkový odpor obvodu.
Příprava rezistorů
Před zahájením práce identifikujte hodnotu odporu každého rezistoru podle barevného značení nebo pomocí multimetru. Pro správný postup sériového zapojení rezistorů si připravte propojovací vodiče s odpovídajícím průřezem, aby nedocházelo k nadbytečným ztrátám. Ujistěte se, že jmenovitý výkon rezistorů odpovídá plánovanému tepelnému rozptylu rezistorů v daném obvodu.
Spojení rezistorů do série
- Propojení vývodů – spojte konec prvního rezistoru se začátkem druhého, čímž vytvoříte jednu uzavřenou cestu pro elektrický proud.
- Ukončení obvodu – připojte zbývající volné vývody na koncích řady ke zdroji napětí.
V tomto uspořádání protéká všemi rezistory stejný elektrický proud v sérii, což je základní charakteristika zapojení. Pozor, na rozdíl od paralelního zapojení rezistorů zde musí být cesta pro proud nepřerušovaná.
Kontrola a měření

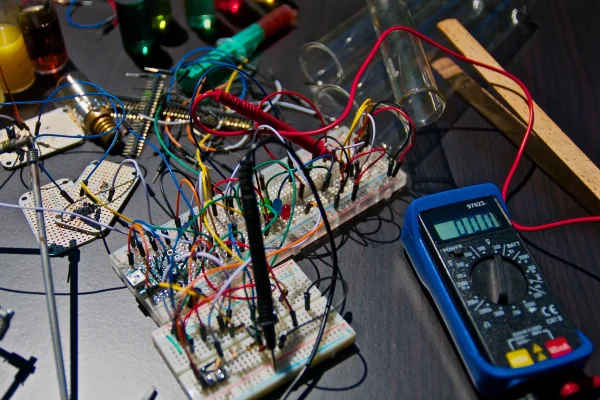

Po sestavení obvodu proveďte měření multimetrem, které potvrdí správnost zapojení. Nastavte přístroj na měření napětí a ověřte napěťový úbytek na každém rezistoru zvlášť. Podle Kirchhoffova zákona musí součet těchto dílčích napětí odpovídat celkovému napětí zdroje.
Odborná rada: Častou chybou je nedostatečné dotažení kontaktů v nepájivém poli, což způsobuje nestabilitu proudu. Sériové zapojení se hodí pro děliče napětí, ale není vhodné pro aplikace vyžadující nezávislé napájení více větví, kde se volí kombinované zapojení rezistorů.
Rozdělení napětí a proudu v sériovém obvodu
V sériovém zapojení rezistorů protéká všemi součástkami stejný elektrický proud, zatímco celkové napětí zdroje se rozděluje mezi jednotlivé rezistory v závislosti na jejich velikosti. Tento jev přímo ovlivňuje napěťový úbytek na každém prvku obvodu.
Proud v sériovém obvodu
V sériovém zapojení rezistorů neexistují žádné uzly, kde by se proud mohl větvit. Proto je elektrický proud v sérii konstantní v každém bodě obvodu. Pokud do obvodu zapojíte více rezistorů za sebou, proud protékající každým z nich zůstává identický. Tento princip odlišuje sériové zapojení od paralelního zapojení rezistorů, kde se proud dělí.
Rozdělení napětí
Napětí se mezi rezistory dělí úměrně jejich odporům, přičemž platí vztah U_celk = U_1 + U_2 + … + U_n. Rezistor s vyšším odporem vykazuje větší napěťový úbytek. Pokud vás zajímá, jak se mění celkový odpor při sériovém zapojení rezistorů, jednoduše sečtete hodnoty všech rezistorů.
| Rezistor | Odpor (Ohm) | Napěťový úbytek |
|---|---|---|
| R1 | 100 | Menší |
| R2 | 220 | Větší |
| R3 | 470 | Největší |
Kirchhoffův zákon v praxi
Druhý Kirchhoffův zákon definuje, že součet všech napěťových úbytků v uzavřené smyčce se rovná napětí zdroje. V praxi to znamená, že napětí na jednotlivých rezistorech vždy přesně odpovídá poměru jejich odporů. Tato zákonitost je klíčová pro diagnostiku obvodů a návrh děličů napětí.
Odborná rada: Při návrhu obvodu pamatujte na tepelný rozptyl rezistorů, protože vyšší napěťový úbytek na rezistoru s velkým odporem zvyšuje jeho zahřívání. Častá chyba: podcenění výkonové ztráty rezistoru, což může vést k jeho tepelnému poškození. Toto zapojení se hodí pro regulaci napětí, ale nehodí se pro napájení výkonných spotřebičů, kde by docházelo k neefektivním ztrátám.
Výhody a nevýhody sériového zapojení rezistorů
Hlavní výhody sériového zapojení rezistorů spočívají v konstrukční jednoduchosti a přímé aditivitě celkového odporu podle vztahu R_celk = R_1 + R_2 + … + R_n. Pokud potřebujete v obvodu vytvořit definovaný napěťový úbytek nebo omezit elektrický proud v sérii, je toto zapojení efektivním řešením. Oproti paralelnímu zapojení rezistorů, kde se celkový odpor snižuje, zde hodnoty odporů přímo sčítáte. Tento postup sériového zapojení rezistorů využijete zejména při návrhu děličů napětí, kde se celkové napětí zdroje U_celk dělí mezi jednotlivé rezistory v poměru jejich odporů.
Proč se používá sériové zapojení rezistorů a na co si dát pozor
Sériové zapojení rezistorů se v elektronice uplatňuje u napěťových děličů, ochranných obvodů LED diod či u bezpečnostních vypínačů motorů. Při návrhu musíte počítat s fyzikálními limity a riziky, která vyplývají z principu, že elektrický proud I je v celém obvodu konstantní:
- Přerušení obvodu – podle 2. Kirchhoffova zákona tvoří rezistory uzavřenou smyčku; při selhání jediného rezistoru přestane protékat proud celou větví, což je zásadní nevýhoda oproti paralelním strukturám.
- Tepelný rozptyl rezistorů – při vysokém zatížení se teplo kumuluje na každém rezistoru úměrně jeho odporu, proto musíte dimenzovat součástky na odpovídající ztrátový výkon (P = I^2 * R).
- Diagnostika obvodů – hledání vadného kusu v řadě je náročnější, protože výpadek jednoho rezistoru způsobí nefunkčnost celého řetězce, což vyžaduje měření úbytků napětí na každém prvku zvlášť.
Odborná rada: Častá chyba při sériovém zapojení rezistorů spočívá v podcenění celkového tepelného namáhání, kdy součet ztrátových výkonů všech rezistorů v řadě může při nedostatečném chlazení poškodit plošný spoj. Toto zapojení se hodí pro jednoduché projekty vyžadující přesné nastavení napěťových úrovní, avšak není vhodné pro systémy vyžadující vysokou provozní redundanci, kde by výpadek jedné komponenty neměl ovlivnit zbytek obvodu. Pro složitější systémy proto raději volte kombinované zapojení rezistorů, které efektivně kombinuje výhody sériového i paralelního řazení.
| Parametr | Sériové zapojení | Paralelní zapojení |
|---|---|---|
| Elektrický proud | Ve všech částech stejný | V každé větvi jiný |
| Celkový odpor | Součet odporů (R1 + R2) | Převrácený součet (1/R1 + 1/R2) |
| Napětí | Dělí se mezi rezistory | Na všech rezistorech stejné |
| Odolnost proti výpadku | Nízká (přerušení celku) | Vysoká (větev zůstává funkční) |
Kombinace sériového a paralelního zapojení rezistorů
Kombinované zapojení rezistorů umožňuje přesné vyladění elektrických parametrů v obvodu, kterých nelze dosáhnout pouze jednoduchým sériovým nebo paralelním řazením. Správná volba topologie vychází z aplikace Kirchhoffových zákonů pro napěťový úbytek a distribuci proudu, kdy algebraický součet napětí v uzavřené smyčce musí být roven nule.
Princip kombinovaného zapojení
Kombinované zapojení rezistorů vzniká, když jsou paralelní větve rezistorů následně spojeny se sériovými prvky. Tento postup sériového zapojení rezistorů k paralelním skupinám umožňuje efektivní řízení celkového odporu obvodu. Výpočet odporu probíhá postupnou redukcí paralelních bloků na ekvivalentní hodnoty pomocí vztahu R_12 = (R_1 * R_2) / (R_1 + R_2), které následně sečtete v sériové větvi jako R_celk = R_1 + R_2 + … + R_n.
Výhody kombinace zapojení
Hlavní výhodou je flexibilita při návrhu, kdy kombinované zapojení rezistorů se sériovým spojením dovoluje přesné nastavení napěťového úbytku na konkrétních částech obvodu. Tato metoda je ideální pro tvorbu napěťových děličů, kde potřebujete dosáhnout nestandardních hodnot, aniž byste museli hledat speciální rezistory.
Odborná rada: Vždy kontrolujte tepelný rozptyl rezistorů, protože koncentrace proudu v paralelních větvích může vést k přehřátí součástek.
| Typ zapojení | Vliv na celkový odpor | Rozdělení napětí |
|---|---|---|
| Sériové | Součet odporů (R1+R2) | Úbytek úměrný odporu |
| Paralelní | Snížení odporu (1/R1+1/R2) | Napětí je na všech stejné |
Praktické příklady
Typickým příkladem jsou koncové stupně zesilovačů nebo složité diagnostické obvody, kde se využívá kombinované zapojení rezistorů pro stabilizaci pracovních bodů tranzistorů. Toto řešení se hodí pro inženýry a kutily, kteří potřebují přesnou hodnotu odporu při omezeném počtu součástek, ale nehodí se pro vysokofrekvenční obvody kvůli parazitním indukčnostem.
Častá chyba: Opomenutí vlivu tolerance rezistorů při návrhu, což může změnit vypočítaný odpor až o 10 procent. Při diagnostice obvodů vždy ověřte, zda nedochází k přetížení jednotlivých větví, které by mohlo vést k destrukci součástek.
Dopad sériového zapojení na výkon a rozptyl tepla v rezistorech
Při průchodu proudu rezistorem vzniká výkon, který se mění na tepelnou energii. V sériovém zapojení protéká všemi komponenty stejný elektrický proud v sérii, proto je celkový tepelný rozptyl rezistorů přímo úměrný hodnotě jejich odporu. Výkon na jednotlivých členech vypočítáte jako součin odporu a druhé mocniny protékajícího proudu.
Odborná rada: Při návrhu obvodu vždy kontrolujte maximální přípustnou ztrátovou výkonovou zatížitelnost rezistoru, abyste předešli jeho tepelnému poškození.
Zvýšená teplota rezistoru mění jeho nominální hodnotu odporu v závislosti na teplotním koeficientu materiálu. Toto kolísání může ovlivnit přesnost napěťového úbytku napříč celým řetězcem. Na rozdíl od paralelního zapojení rezistorů, kde se proud dělí, v sériovém uspořádání kumulujete tepelné namáhání všech prvků v jednom bodě desky plošných spojů.
Častá chyba: Podcenění sálání tepla u rezistorů s vysokým odporem v uzavřených krabičkách, což vede k postupné degradaci součástek. Sériové zapojení se hodí pro děliče napětí, ale není vhodné pro aplikace vyžadující vysoký proudový odběr s minimálním ohřevem.
Analýza chyb a diagnostika problémů v sériovém zapojení rezistorů
Diagnostika obvodů vyžaduje systematický přístup, protože každá chyba v sériovém zapojení rezistorů vede k okamžitému přerušení toku proudu I v celém obvodu. Správná diagnostika zahrnuje měření napětí na jednotlivých součástkách a ověření celkového napěťového úbytku podle 2. Kirchhoffova zákona, kde součet úbytků napětí U_1 + U_2 + … + U_n musí odpovídat napětí zdroje U_celk.
Přerušený obvod
Fyzická chyba v podobě přerušeného spoje nebo spáleného rezistoru zastaví tok proudu v celém obvodu, protože v sériovém zapojení neexistuje alternativní cesta pro elektrony. Přerušený obvod snadno identifikujete multimetrem nastaveným na měření kontinuity nebo odporu. Pokud naměříte nekonečný odpor v sériové větvi, je spojení narušeno a vyžaduje opravu. Častá chyba: při hledání závady v sériovém řetězci zapomínáte, že i jeden vadný rezistor s nekonečným odporem znefunkční celý úsek obvodu.
Špatné hodnoty odporů
Nesprávná volba komponent představuje častou chybu, která mění požadovaný napěťový úbytek na jednotlivých členech. Před zapojením vždy ověřte barevné značení rezistorů, protože výpočet odporu R_celk = R_1 + R_2 + … + R_n je přímým součtem hodnot. Odchylka v jednom kusu rezistoru přímo ovlivní celkový odpor obvodu a tím i výsledný proud I, který obvodem protéká.
Přehřívání rezistorů
Nadměrné přehřívání vzniká překročením povoleného tepelného rozptylu rezistorů, kdy výkonová ztráta P = I^2 * R převýší jmenovitou hodnotu součástky, což vede k nárůstu teploty nad bezpečnou mez. Odborná rada: Pokud rezistor vykazuje známky tepelné degradace nebo pálí na dotek, okamžitě obvod vypněte a zkontrolujte, zda zvolený výkon rezistoru odpovídá skutečnému zatížení. Tato situace se hodí pro obvody s nízkým výkonem a malými proudy, nikoliv však pro aplikace s vysokým napětím a velkými proudy, kde dochází k rychlému tepelnému namáhání.
Při návrhu složitějších systémů, jako je kombinované zapojení rezistorů, vždy důsledně kontrolujte výkonové parametry každého rezistoru, abyste předešli selhání součástek vlivem vysoké teploty. Sériové zapojení rezistorů vyžaduje přesnost při výpočtu celkového odporu, zatímco paralelní zapojení rezistorů vyžaduje opatrnost kvůli odlišnému dělení proudů v jednotlivých větvích.
| Parametr | Sériové zapojení | Paralelní zapojení |
|---|---|---|
| Proud I | Ve všech prvcích stejný | Dělí se do větví |
| Napětí U | Dělí se podle odporů | Na všech prvcích stejné |
| Celkový odpor | R_celk = R_1 + R_2 | 1 / R_12 = 1 / R_1 + 1 / R_2 |
Časté dotazy
Jak se vypočítá celkový odpor rezistorů zapojených sériově?
Celkový odpor je součtem odporů všech rezistorů v sérii, například dva rezistory 100 Ω a 220 Ω mají odpor 320 Ω.
Co se stane s proudem v sériovém zapojení rezistorů?
Proud je v celém sériovém obvodu stejný, protože obvod nemá větvení.
Jaký je vzorec pro výpočet celkového odporu rezistorů v sérii?
Vzorec je R_celk = R_1 + R_2 + … + R_n, kde R jsou hodnoty odporů jednotlivých rezistorů.
Proč se používá sériové zapojení rezistorů?
Sériové zapojení umožňuje jednoduše zvýšit celkový odpor a rozdělit napětí mezi rezistory.
Jaké jsou nevýhody sériového zapojení rezistorů?
Hlavní nevýhodou je, že při výpadku jednoho rezistoru se přeruší celý obvod.
Jak se rozděluje napětí mezi rezistory v sériovém zapojení?
Napětí se rozdělí úměrně podle hodnot odporů rezistorů, na větším odporu je větší úbytek napětí.
Jak kombinovat sériové a paralelní zapojení rezistorů?
Kombinované zapojení obsahuje paralelní větve rezistorů spojené sériově pro dosažení požadovaného odporu.
Jak ovlivňuje teplota odpor rezistorů v sériovém zapojení?
Teplota může zvyšovat odpor rezistorů, což mění parametry obvodu a výkon rozptylu tepla.
Jak diagnostikovat chyby v sériovém zapojení rezistorů?
Pomocí měření napětí a proudu a vizuální kontroly spojů lze odhalit přerušené spoje nebo přehřívání.
Jaké jsou praktické příklady sériového zapojení rezistorů?
Typickým příkladem jsou vánoční osvětlení, kde jsou žárovky zapojeny sériově, a bezpečnostní vypínače motorů.
Jaký je krok za krokem návod na zapojení rezistorů sériově?
Nejprve spojte jeden konec prvního rezistoru s výstupem zdroje, pak propojte druhý konec tohoto rezistoru s prvním koncem druhého rezistoru, a tak pokračujte až ke konci posledního rezistoru, který připojte k zemi nebo zpět ke zdroji.
Jak se liší rozdělení výkonu na jednotlivých rezistorech v sériovém zapojení?
Výkon na každém rezistoru se vypočítá jako P = I² × R, kde proud I je v sérii stejný, takže výkon je přímo úměrný odporu rezistoru.
