Jak správně určit fázovou žílu v elektroinstalaci krok za krokem

Určení fázové žíly je základním krokem při práci s elektroinstalací, který výrazně zvyšuje bezpečnost a efektivitu zásahů. Správné měření fázové žíly lze provést pomocí multimetru nebo indikačního šroubováku, přičemž barevné značení usnadňuje orientaci ve vodičích. Dodržování bezpečnostních pravidel při práci s elektřinou je nezbytné pro prevenci úrazů.

Jak bezpečně identifikovat fázový vodič v jednofázové instalaci

Fázový vodič v jednofázové elektroinstalaci rozpoznáte podle izolace v barvách hnědá, černá nebo šedá, což odpovídá normám IEC a evropským standardům. V moderních instalacích je hnědá nejčastěji používána pro fázový vodič (L), zatímco nulový vodič (N) má modrou izolaci a ochranný vodič (PE) je žlutozelený. Starší elektroinstalace, zejména před rokem 2000, mohou obsahovat vodiče bez barevného značení, například všechny bílé nebo černé, což výrazně zvyšuje riziko chybné identifikace a vyžaduje zvýšenou opatrnost.

Pro bezpečné určení fázové žíly je nezbytné dodržovat pravidla bezpečnosti práce s elektřinou, včetně používání izolačních rukavic a vhodného nářadí s dielektrickou ochranou. Před měřením vždy vypněte napájení v rozvodnici a ověřte, že je skutečně odpojeno. Barevné značení vodičů usnadňuje orientaci, ale nikdy nepovažujte barvu izolace za stoprocentní záruku funkce vodiče – vždy proveďte ověření měřením.

Pro základní identifikaci fázového vodiče lze použít indikační šroubovák (tzv. fázovku) s neonovou lampou, která při dotyku na fázový vodič rozsvítí kontrolku. Při použití indikačního šroubováku je nutné odizolovat vodič asi 1 cm, vodiče oddělit a zapnout jistič. Tento nástroj však může reagovat na indukované napětí z vedlejších kabelů, proto není zcela spolehlivý a měření je vhodné doplnit přesnějším přístrojem.

Přesnou identifikaci fázového vodiče zajistí digitální multimetr nastavený na měření střídavého napětí (ACV), obvykle v rozsahu do 200 V nebo 750 V. Černou sondu připojte do zásuvky COM, červenou do zásuvky V. Jeden konec sondy přiložte na zkoumaný vodič, druhý na ochranný vodič nebo zemnící prvek. Fázový vodič vykazuje napětí přibližně 230 V, zatímco nulový vodič ukáže napětí blízké 0 V. Napětí mezi zemí a fází se typicky pohybuje v rozmezí 150-230 V v závislosti na kvalitě uzemnění.

Častá chyba: Při měření neoddělujte vodiče dostatečně, což může způsobit falešné indikace napětí přes indukci. Také nevypínání napájení před manipulací výrazně zvyšuje riziko úrazu.

Pro koho se to hodí: Tento postup je vhodný pro elektrikáře a zkušené kutily, kteří znají bezpečnostní pravidla a mají přístup k odpovídajícím měřicím přístrojům. Pro koho NE: Nedoporučuje se laikům bez znalostí elektroinstalace a bez ochranných pomůcek, protože práce s živými vodiči může být nebezpečná.

Jak určit fázi v elektrickém rozvodu bezpečně

K bezpečné identifikaci fázového vodiče použijte indikační šroubovák nebo multimetr nastavený na střídavé napětí. Před měřením vždy vypněte hlavní jistič a používejte izolační rukavice s dielektrickou ochranou. Tím minimalizujete riziko úrazu elektrickým proudem a předejdete poškození zařízení.

Postup měření napětí multimetrem pro rozlišení fáze a neutrálu

Pro správné určení fázové žíly v elektroinstalaci je klíčové přesné měření napětí pomocí multimetru. V následujících blocích najdete podrobný návod na nastavení přístroje, samotné měření a tipy, jak rozpoznat jednotlivé fáze v kabeláži.

Jak správně nastavit multimetr pro měření fáze a neutrálu

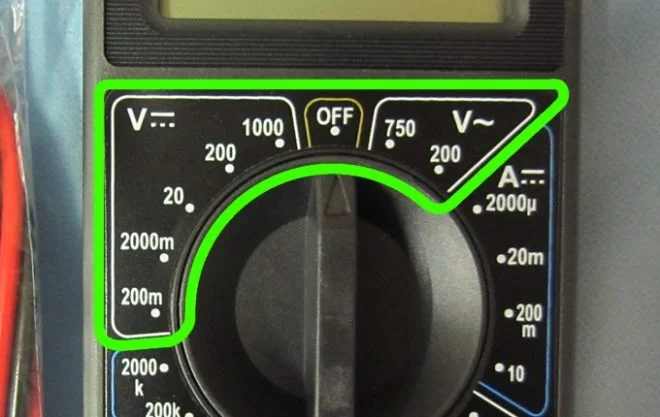

Multimetr nastavte na režim střídavého napětí (ACV) s rozsahem kolem 200 až 300 V. Tento rozsah je standardní pro měření napětí v běžných domácích elektroinstalacích, kde fáze dosahuje přibližně 230 V. Správné nastavení je klíčové pro bezpečné a přesné měření. Při nižším nebo vyšším rozsahu může dojít k nepřesným hodnotám nebo poškození přístroje. Multimetr musí být vybaven kvalitními měřicími sondami, které umožní bezpečný kontakt s vodiči. Dodržujte bezpečnost práce s elektřinou a vždy před měřením zkontrolujte stav izolace měřicích kabelů.

Postup měření napětí multimetrem pro rozlišení fáze a neutrálu

1. Odizolování vodiče – odstraňte zhruba 1 cm izolace, aby měřicí hrot mohl spolehlivě kontaktovat měděné jádro.

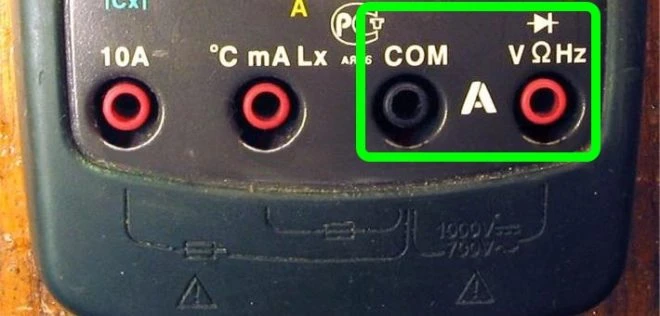

2. Přiložení měřicích sond – černý vodič připojte na nulový vodič nebo zem, červený sondou se dotkněte odizolované části zkoumaného vodiče.
3. Odcetnutí výsledku – na fázovém vodiči multimetr ukáže přibližně 230 V střídavého napětí ACV, na nulovém vodiči se napětí blíží k 0 V.
4. Zopakování měření – pro ověření správnosti opakujte měření na dalších vodičích.

Na co si dát pozor: častou chybou je nedostatečné odizolování vodiče nebo nedostatečný kontakt sondy, což vede k falešně nízkým hodnotám. Bezpečnost práce s elektřinou vyžaduje, abyste měření prováděli s vypnutým jističem, pokud to situace dovoluje.

Jak zjistit, které kabely jsou fáze podle PAA a dotazů uživatelů

Podle dotazů uživatelů a pravidel bezpečnosti práce s elektřinou lze fázi v trojfázovém systému určit sledem fází multimetrem, případně pomocí indikačního šroubováku. Fáze L1, L2 a L3 se od sebe liší pořadím, které můžete ověřit vadaskou měření sledu fází. Barevné značení vodičů pomáhá rozlišit nulový vodič (modrý) od fázových (černý, hnědý, šedý). Pro jednoduchou jednofázovou instalaci platí, že vodič s napětím kolem 230 V je fázový. Správné určení pořadí fází je zásadní při zapojení motorů nebo třífázových spotřebičů, kde nesprávné pořadí může způsobit jejich poškození. Pro domácí elektroinstalace, kde není potřeba sled fází, stačí správně identifikovat fázi a nulový vodič.

• Vadaska měření sledu fází pomáhá určit pořadí L1, L2, L3
• Indikační šroubovák je vhodný pro rychlé zjištění fáze
• Barevné značení vodičů usnadňuje orientaci v kabeláži

Tip: Pokud nejste zkušení elektrikáři, vždy konzultujte práci s odborníkem a dodržujte bezpečnostní předpisy.

Použití indikačního šroubováku a vadasky při určování fází

Indikační šroubovák s neonovou lampou slouží k rychlému určení fázového vodiče tím, že při kontaktu s vodičem rozsvítí kontrolku. Tento nástroj však může reagovat také na indukované napětí, což znamená, že ukáže napětí i na vodičích, které nejsou přímo pod napětím. Proto je potřeba měření provádět opatrně a potvrdit výsledky jiným způsobem. Vadaska, která obsahuje doutnavku, umožňuje přesné určení pořadí fází L1, L2 a L3 v trojfázovém systému tím, že sleduje sled fází podle blikání doutnavky při zatíženém obvodu.

Návod na měření sledu fází vadaskou

1. Příprava rozvodu – zapněte trojfázový zdroj a připravte vadasku k připojení na tři fáze.
2. Připojení vadasky – připojte jednotlivé svorky vadasky ke třem fázovým vodičům v rozvaděči.
3. Pozorování doutnavky – sledujte pořadí blikání doutnavek, které odpovídá pořadí fází L1, L2, L3.
4. Zaznamenání výsledků – určete první fázi podle pořadí blikání a uložte poznámky pro další práci.

Tip: Bezpečnost práce s elektřinou vyžaduje použití vhodných ochranných pomůcek a zajištění, že obvod je správně zatížen, aby vadaska měření fungovala spolehlivě. Indikační šroubovák doporučuji používat jen k orientační kontrole, nikoliv k definitivnímu stanovení fázového vodiče kvůli možnému ovlivnění indukovaným napětím.

Pro přesné určení sledu fází je vadaska nebo specializovaný přístroj vždy spolehlivější než samotný indikační šroubovák. Pokud vás zajímá, jak určit pořadí fází v trojfázovém systému bezpečně a správně, je vhodné kombinovat obě metody a postupovat systematicky.

Jak určit pořadí fází L1, L2, L3 v třífázovém systému

Správné určení pořadí fází L1, L2, L3 v třífázovém systému je klíčové pro správnou funkci elektrických zařízení a bezpečnost práce s elektřinou. Níže najdete postupy a nástroje, které vám pomohou pořadí fází přesně zjistit a ověřit.

Proč je důležité znát pořadí fází

Nesprávné pořadí fází může vést k poškození domácích spotřebičů i průmyslových zařízení. Například asymetrický chod motorů nebo nesprávné spuštění zařízení může způsobit jejich předčasné selhání. Z hlediska bezpečnosti znamená špatné pořadí fází riziko zvýšeného elektrického zatížení a nesprávného fungování jistících prvků.

Použití testera sledu fází

Tester sledu fází slouží k rychlému a spolehlivému určení pořadí fází L1, L2, L3. Přístroj využívá světelné nebo digitální indikátory, které zobrazují správné zapojení fází. Správný sled fází zajistí správný chod třífázových motorů a dalších zařízení. Pro přesné měření je tester ideální, protože eliminuje chyby, které vznikají při měření běžným multimetrem nebo indikačním šroubovákem.

Měření vadaskou

Vadaska je jednoduchý přístroj s doutnavkou, který umožňuje měření sledu fází ve dvouvodičovém zapojení za zatížení. Pomocí vadasky měření fázové žíly zjistíte, která vodič je fáze, a určíte pořadí fází i bez sofistikovaného testera. Tento způsob je užitečný, pokud nemáte k dispozici tester sledu fází, ale vyžaduje zvýšenou pozornost a dodržení všech bezpečnostních pravidel.

Tip: Při měření pořadí fází vždy používejte vhodné ochranné pomůcky a respektujte bezpečnost práce s elektřinou. Častou chybou je pokus o určení fází bez vhodných nástrojů, což může vést k nesprávné diagnostice a ohrožení zdraví.

• Jak zjistit pořadí fází L1 L2 L3 pomocí zkoušečky je běžný dotaz, doporučuji však upřednostnit testery sledu fází pro spolehlivost výsledku.
• Barevné značení vodičů pomáhá orientaci, ale vždy je třeba ověřit skutečný sled fází měřením.

Rozlišení barev vodičů podle norem a starších instalací

Podle platných norem IEC a evropských standardů má fázový vodič (L) izolaci v barvách hnědé, černé nebo šedé. V jednofázových instalacích (230 V) je nejčastěji hnědý, zatímco v třífázových systémech (400 V) jsou fáze označeny jako L1 (hnědá), L2 (černá) a L3 (šedá). Nulový vodič (N) má vždy modrou izolaci, ochranný vodič (PE) pak žlutozelenou, případně zelenou. Toto barevné značení podle IEC výrazně usnadňuje správnou identifikaci vodičů a minimalizuje riziko záměny během instalace či údržby.

Ve starších elektroinstalacích vyrobených před rokem 2000 se často používají vodiče bez barevného rozlišení, například všechny bílé nebo černé. V těchto případech nelze spoléhat pouze na barvu izolace. Proto je nezbytné vždy ověřit funkci vodiče měřením napětí či pomocí vhodných přístrojů. Častou chybou je spoléhání se výhradně na barevné značení u starších instalací, což může vést k nebezpečným situacím.

Praktický postup určení fázového vodiče zahrnuje použití indikačního šroubováku (fázovky) nebo sled fází multimetrem. Indikační šroubovák s neonovou lampou rozsvítí kontrolku při kontaktu s fázovým vodičem, ale může reagovat i na indukované napětí, proto je nutné vodiče odizolovat cca 1 cm a oddělit je od sebe. Multimetr nastavený na střídavé napětí (ACV) do 200 V nebo 750 V umožňuje přesné měření napětí mezi vodiči a zemí či ochranným vodičem.

Tip: Pro koho se barevné značení hodí? Pro instalace nových nebo modernizovaných rozvodů podle norem IEC je barevné rozlišení spolehlivé a základní. Naopak u starších instalací bez barevného značení je nutné vždy provést měření a identifikaci vodičů přístroji, protože barva izolace může být zavádějící.

Jak rozpoznat fázi od neutrálu multimetrem

Multimetr je nejspolehlivější nástroj pro určení fázového vodiče. Při měření mezi nulovým vodičem (modrým) a fází (hnědá, černá nebo šedá) naměříte napětí přibližně 230 V. Naproti tomu měření mezi nulovým a ochranným vodičem (žlutozeleným) ukáže napětí blízké nule. Tento postup potvrzuje správnost barevného značení a umožňuje přesné určení sledu fází v třífázových systémech.

Při měření je nutné dodržovat bezpečnostní pravidla: používejte izolační rukavice a nářadí s dielektrickou ochranou, měření provádějte na vypnutém obvodu před zapnutím jističe, a nikdy neměřte ve vlhkém prostředí. Nesprávné zacházení s přístroji nebo ignorování bezpečnostních opatření může vést k úrazu elektrickým proudem.

Odborná rada: Pokud nemáte k dispozici multimetr, lze použít i vadasku (indikační šroubovák s doutnavkou) pro základní rozlišení fází v třífázové síti. Vadaska umožňuje měření dvouvodičově za zatížení, přičemž správné uchopení kovového nýtu na zadní straně přístroje je nezbytné pro přesné určení pořadí fází L1, L2 a L3.

Dodržení těchto postupů a správné rozlišení barev vodičů podle norem IEC je klíčové pro bezpečnou a efektivní práci s elektrickými rozvody.

Bezpečnostní opatření při práci s fázovým vodičem

Při určování fázové žíly v elektrickém rozvodu je bezpečnost práce s elektřinou nezbytná. Bez správných opatření riskujete úraz elektrickým proudem i poškození přístrojů. Dodržte proto základní pravidla před každým měřením fázové žíly, sledu fází multimetrem nebo používáním indikačního šroubováku.

Použití ochranných pomůcek

Izolační rukavice a dielektrické nářadí jsou klíčové pro ochranu před úrazem elektrickým proudem. Izolační rukavice zabrání přímému kontaktu s vodičem pod napětím, zatímco nářadí s dielektrickou ochranou minimalizuje riziko průchodu proudu při práci v rozvaděči. Při měření fázové žíly nebo určení sledu fází je proto vždy používejte.

Nebezpečí měření ve vlhkém prostředí

Vlhost výrazně zvyšuje riziko úrazu elektrickým proudem a může způsobit závadu vadného měřidla. Práci s elektrickými vodiči nikdy neprovádějte v mokrém prostředí, protože vlhkost snižuje izolační schopnosti rukavic i nářadí. Vadaska měření v takových podmínkách může být nebezpečná a vede k nepřesným výsledkům.

Tip: Před každým měřením vypněte jistič a ověřte stav vašich měřicích přístrojů. Bezpečnost při práci s elektřinou vyžaduje pečlivost a respekt k pravidlům, zejména pokud potřebujete například zjistit, která fáze je L1, L2 nebo L3.

Časté dotazy

Jak poznat fázi L1, L2 a L3 v elektrickém vedení?

Fáze L1, L2 a L3 mají v třífázové síti izolaci obvykle hnědou, černou a šedou barvu. Pro určení pořadí fází použijte tester sledu fází nebo vadasku, která měří pořadí pomocí doutnavky.

Jak zjistit první fázi v rozvaděči?

První fázi zjistíte pomocí testera sledu fází nebo vadasky. Indikace doutnavky ukáže, která fáze je L1, což je důležité pro správné zapojení zařízení.

Jak zjistit, který kabel je fáze?

Fázový kabel má v moderních instalacích hnědou, černou nebo šedou izolaci a při měření multimetrem na ACV ukazuje napětí přibližně 230 V oproti zemi.

Jak rozpoznat fázi od neutrálu multimetrem?

Nastavte multimetr na střídavé napětí ACV, černou sondu připojte na zem nebo ochranný vodič a červenou na zkoumaný vodič. Fáze ukáže asi 230 V, nulový vodič napětí blízké 0 V.

Jak správně změřit sled fází vadaskou?

Vadaska s doutnavkou se přiloží na fáze v zatíženém obvodu a sledováním svícení doutnavky určíte pořadí fází. Je nutné správně držet kovový nýt na zadní straně přístroje.

Jaké jsou bezpečnostní opatření při práci s fázovým vodičem?

Před prací vypněte jistič, používejte izolační rukavice a nářadí s dielektrickou ochranou. Nikdy neměřte ve vlhkém prostředí a nepoužívejte vadné přístroje.

Proč je důležité znát pořadí fází?

Nesprávné pořadí fází může poškodit elektrické spotřebiče, motory a způsobit nebezpečné provozní stavy, proto je správné určení pořadí klíčové.

Jak rozpoznat fázovou žílu bez speciálního přístroje?

Pomocí indikačního šroubováku s neonovou lampou lze zjistit přítomnost fáze, ale tato metoda není 100% spolehlivá kvůli indukovanému napětí.

Jak zjistit pořadí fází L1, L2, L3 pomocí zkoušečky?

Použijte tester sledu fází nebo vadasku, které indikují pořadí fází pomocí světelných nebo doutnavkových indikátorů.

Jak ověřit správnost barevného značení ve starších instalacích?

Ve starších instalacích bez standardního značení provádějte měření multimetrem a indikačním šroubovákem, protože barvy vodičů nemusí odpovídat funkci.

Jak určit pořadí fází L1, L2 a L3 v třífázovém systému pomocí fázoměru?

Použijte fázoměr k měření napětí mezi jednotlivými fázemi a nulou; správné pořadí se zjistí podle směru otáčení ukazatele na přístroji, což odpovídá pořadí L1, L2, L3.

Jak bezpečně rozlišit fázový vodič od nulového v jednofázové instalaci pomocí indikačního šroubováku?

Při dotyku indikačního šroubováku s vodičem by měla žárovka ve šroubováku svítit pouze u fázového vodiče; nulový vodič nevyvolá svícení, což umožňuje bezpečné rozlišení.
