Příčiny poruch EPS a praktické návody na opravu krok za krokem

Rozsvícená kontrolka EPS na palubní desce signalizuje závadu elektronického posilovače řízení, která vyžaduje okamžitou pozornost kvůli bezpečnosti provozu. Diagnostika EPS odhalí konkrétní příčinu, od výpadku napájení až po selhání snímače úhlu natočení volantu, což určí další postup pro efektivní opravu posilovače řízení.

Nejčastější příčiny poruch EPS

Mezi hlavní příčiny poruch EPS patří oxidace kontaktů snímačů, degradace kabeláže vlivem vlhkosti a selhání napájecích obvodů řídicí jednotky. Pokud kontrolka EPS svítí, systém detekoval nesoulad mezi požadovaným a reálným úhlem natočení volantu, což vyžaduje okamžitou diagnostiku EPS pro určení konkrétního kódu závady. Řídicí jednotka ESP MK60 například kontinuálně analyzuje data až 25krát za sekundu, přičemž chyby jako 01130-008 (nevěrohodný signál) nebo 01435 (snímač brzdného tlaku) indikují selhání v komunikaci mezi senzory a brzdovým systémem.

Závady snímačů EPS

Snímače EPS představují nejčastější slabinu systému, protože jsou vystaveny přímým vlivům okolního prostředí a vibracím. Koroze konektorů a průnik vlhkosti do těla snímače vedou k odesílání chybných dat do řídicí jednotky, což znemožňuje přesné měření točivého momentu volantu.

• Oxidace pinů v elektrických konektorech vlivem pronikající vlhkosti.
• Přerušená kabeláž vlivem dlouhodobých vibrací nebo únavy materiálu.
• Ztráta kalibrace snímače po neodborné výměně komponent podvozku či brzdového systému.

Elektrické závady a poruchy

Elektrická závada v napájecím okruhu nebo zkrat v kabelovém svazku často způsobí okamžité vyřazení posilovače z provozu. Řídicí jednotka EPS vyhodnotí výpadek napětí nebo kolísání proudu jako kritickou chybu a z bezpečnostních důvodů systém odpojí, aby zabránila nekontrolovanému zásahu do řízení.

• Studené spoje na základní desce řídicí jednotky způsobující přerušovanou komunikaci.
• Poškozená izolace kabelů v motorovém prostoru v důsledku mechanického oděru.
• Kolísání napětí v palubní síti způsobené vadným alternátorem nebo vybitým akumulátorem.

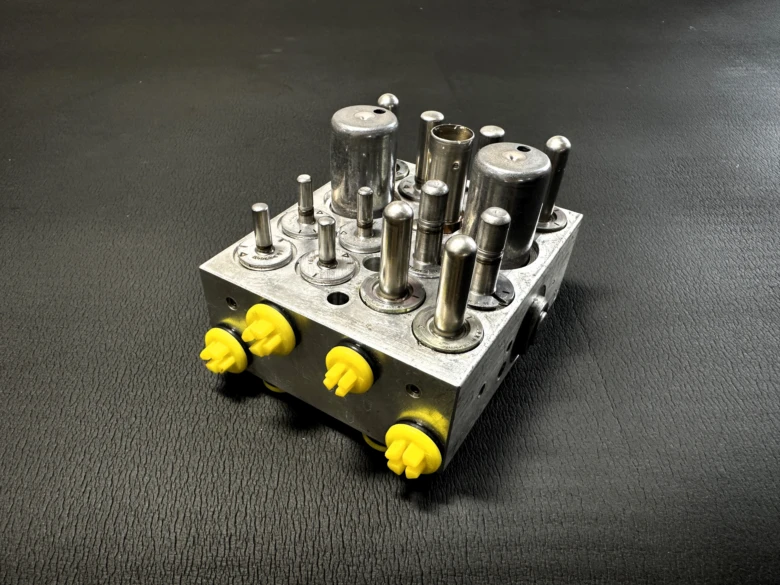

Poruchy hydraulických komponent

Přestože moderní vozy využívají hlavně elektronický posilovač řízení, u hybridních systémů kombinujících elektroniku a hydrauliku mohou mechanické závady zásadně ovlivnit funkčnost celku. Vadné čerpadlo nebo zaseknutý ventil v brzdovém systému vedou k nerovnoměrnému účinku posilovače a chybovým kódům typu C1380, které značí mechanické blokování.

• Ztráta tlaku v hydraulickém okruhu brzdového systému.
• Zanesení ventilů nečistotami z převodky řízení omezující průtok kapaliny.
• Odborná rada: Pokud svítí kontrolka EPS, vyhněte se neodborným zásahům do hydrauliky bez předchozího načtení chybových kódů diagnostikou.
• Častá chyba: Pokus o opravu bez kalibrace snímače úhlu natočení volantu, která vede k trvalému svícení kontrolky i po výměně vadné součástky.
• Pro koho se oprava svépomocí hodí: Pouze pro zkušené mechaniky s vybavením pro kalibraci snímačů a diagnostickým softwarem. Pro běžného řidiče je oprava posilovače řízení bez diagnostického přístroje riziková a neefektivní.

Jak diagnostikovat poruchu EPS krok za krokem

Diagnostika EPS vyžaduje systematický přístup, při kterém postupně vyloučíte napájecí problémy, chyby v datech ze snímačů a mechanické závady. Pokud kontrolka EPS svítí, doporučuji začít od nejjednodušších elektrických prvků, které často způsobují výpadky celého systému posilovače řízení.

Kontrola pojistek a základní vizuální kontrola

1. Prověření pojistek – vyjměte pojistky EPS z pojistkového boxu a zkontrolujte, zda nejsou přepálené nebo zoxidované.
2. Inspekce kabeláže EPS – prohlédněte svazky vodičů vedoucí k řídicí jednotce posilovače, zda nejsou poškozené hlodavci nebo prodřené o karoserii.
3. Kontrola konektorů – ověřte pevné spojení všech elektrických konektorů, protože vlhkost v kontaktech často vyvolá falešnou závadu EPS.

Testování snímačů rychlosti kol a brzdového pedálu

Diagnostika EPS vyžaduje analýzu živých dat, neboť systém je závislý na signálech z okolí vozidla.

1. Měření snímačů rychlosti kol – ověřte pomocí diagnostiky, zda všechna čtyři kola odesílají shodné hodnoty rychlosti při jízdě.
2. Kontrola snímače brzdového pedálu – prověřte funkčnost spínače, jelikož chyby EPS systému často pramení z nekonzistentních dat o brzdění.

Odborná rada: Častá chyba je ignorování zoxidovaných konektorů u snímačů, což v diagnostice vykazuje přerušovaný signál, i když je snímač fyzicky v pořádku.

Diagnostika hydraulických komponent a čtení chybových kódů

Pokud váš vůz využívá hydraulický posilovač řízení, zaměřte se na hladinu kapaliny a těsnost systému.

1. Čtení chybových kódů – připojte diagnostické zařízení do OBDII portu a vypište uložené chyby pro identifikaci konkrétního místa závady.
2. Kontrola hydraulických komponent – prověřte hladinu oleje v nádržce a vizuálně zkontrolujte, zda nedochází k úniku kapaliny z čerpadla či hřebenového řízení.

Tip: Diagnostika EPS u modelu Škoda Rapid často odhalí nízké napětí baterie, které vyvolá svícení kontrolky, proto před nákladnou opravou vždy ověřte stav akumulátoru. Tato diagnostika je vhodná pro zkušené majitele, ale v případě hlubších závad elektroniky vždy vyhledejte odborný servis.

Postupy a návody na opravu EPS

Oprava systému EPS vyžaduje systematický přístup, protože diagnostika EPS často odhalí drobné závady, které lze odstranit cíleným zásahem. Zatímco u starších vozů s hydraulickým posilovačem řízení byly opravy mechanické, elektronický posilovač řízení vyžaduje práci s elektronikou a softwarem.

Výměna snímačů EPS

Snímače EPS patří k nejčastějším příčinám chyb, protože jsou vystaveny vibracím a nečistotám. Výměna snímačů vyžaduje přesný postup:

1. Odpojení akumulátoru – zajistěte bezpečnost elektrické soustavy před manipulací.
2. Demontáž krytů řídicí tyče – odšroubujte plastové obložení sloupku řízení.
3. Vyjmutí snímače – uvolněte zajišťovací šrouby a opatrně odpojte konektor.
4. Instalace nového dílu – osaďte snímač do správné polohy dle manuálu výrobce.

Reset řídicí jednotky EPS

Někdy kontrolka EPS svítí pouze kvůli dočasné chybě v datech, kterou vyřeší softwarový reset řídicí jednotky EPS. Tento úkon provádějte pouze tehdy, pokud diagnostika nehlásí trvalou mechanickou závadu.

1. Připojení diagnostického zařízení – propojte OBD II skener se zásuvkou vozidla.
2. Načtení chybových kódů – identifikujte uložené chyby EPS systému.
3. Vymazání paměti závad – potvrďte resetování jednotky v menu softwaru.
4. Kalibrace snímače úhlu natočení volantu – proveďte základní nastavení pro správnou funkci systému.

Kontrola a oprava kabeláže

Poškozená kabeláž EPS způsobuje přerušované výpadky posilovače a chyby komunikace.

1. Vizuální kontrola svazků – hledejte prodřenou izolaci nebo oxidaci kontaktů u konektorů.
2. Měření průchodnosti vodičů – použijte multimetr k ověření kontinuity elektrických obvodů.
3. Očištění kontaktů – odstraňte nečistoty pomocí přípravku na kontakty.
4. Oprava izolace – poškozené části vodičů odborně zaizolujte nebo vyměňte celý kabelový svazek.

Odborná rada: Pokud vás zajímá, zda je možné opravit EPS svépomocí a jak na to, vězte, že výměnu kabeláže nebo snímačů zvládne zručný kutil, ale kalibraci jednotky přenechejte servisu EPS. Častá chyba: neodpojení baterie před prací na elektronice vede ke zkratům a trvalému poškození řídicích modulů. Servis EPS je nezbytný pro vozy v záruce.

Dopad klimatických podmínek na funkčnost EPS

Klimatické podmínky představují významný faktor ovlivňující stabilitu elektronického posilovače řízení, přičemž extrémní výkyvy často vedou k tomu, že kontrolka EPS svítí. Pochopení těchto vlivů je klíčové pro správnou diagnostiku EPS a prevenci nákladných oprav.

Vliv nízkých teplot na EPS

Při teplotách pod -20 °C dochází k zhoustnutí maziv v mechanických částech systému, což zvyšuje odpor motoru posilovače. U vozů využívajících hybridní hydraulický posilovač řízení může dojít k zatuhnutí těsnění a následnému úniku pracovní kapaliny. Nízké teploty tak negativně ovlivňují životnost EPS komponent a mohou vyvolat chybové hlášení v řídicí jednotce. Častou chybou je snaha o prudké manévrování ihned po nastartování v mrazu, což přetěžuje elektroniku.

Vliv vysokých teplot a vlhkosti

Vysoké teploty nad 35 °C způsobují přehřívání řídicí elektroniky, zatímco vlhkost pronikající do konektorů způsobuje korozi EPS snímačů. Tato koroze narušuje elektrické signály, což je jedna z častých příčin poruch EPS. Pokud se ptáte, co způsobuje poruchu EPS a jak ji řešit doma, zaměřte se na tyto kroky:

• Pravidelná kontrola těsnosti kabelových svazků proti vnikání vlhkosti.
• Čištění kontaktů speciálními spreji pro odvod vlhkosti.
• Preventivní prohlídka stavu kabeláže při každé výměně oleje.

Tento postup se hodí pro řidiče, kteří chtějí předejít oxidaci kontaktů, ale není vhodný pro opravu vnitřních závad softwaru. V případě hluboké koroze desky plošných spojů je oprava posilovače řízení svépomocí technicky nerealizovatelná a vyžaduje výměnu komponentu.

Vliv softwarových aktualizací na EPS

Řídicí jednotka EPS (elektronický posilovač řízení) zajišťuje optimální funkčnost systému tím, že kontinuálně vyhodnocuje data o úhlu natočení volantu a rychlosti vozidla. Softwarové aktualizace přímo optimalizují algoritmy řízení, čímž zvyšují stabilitu EPS a eliminují softwarové chyby EPS systému, které často způsobují, že kontrolka EPS svítí bez zjevné mechanické závady. Pokud hledáte odpověď na otázku, co způsobuje poruchu EPS a jak ji řešit, vězte, že v mnoha případech je nezbytné přehrání firmwaru v autorizovaném servisu pomocí diagnostického rozhraní.

Vliv verze firmwaru na stabilitu řízení

Aktualizace softwaru upravuje způsob, jakým řídicí jednotka interpretuje signály ze snímačů, což přímo ovlivňuje přesnost reakcí posilovače. Správná verze řídicího softwaru dokáže vyřešit nekonzistentní chování systému, které se projevuje tuhnutím volantu nebo chybovými hlášeními v paměti závad. U modelů, jako je například Škoda Rapid, může přehrání softwaru vyřešit většinu hlášených EPS problémů a řešení tak bývá výrazně efektivnější a levnější než fyzická výměna celého modulu posilovače.

Odborná rada: Aktualizace softwaru se hodí pro vozy s občasnými výpadky posilovače či nejasnými chybami snímačů, ale není vhodná, pokud je fyzicky poškozen motor řízení nebo jsou patrné mechanické vůle v převodce. Častá chyba: uživatelé se snaží o opravu posilovače řízení svépomocí výměnou pojistek, přestože problém leží v nekompatibilitě softwaru nebo v poškození kabeláže, což vyžaduje odbornou diagnostiku EPS.

Tato aktualizace je ideální pro majitele vozů, u kterých se závada EPS projevuje sporadicky v závislosti na teplotě nebo napětí v palubní síti. Pro vozy s pokročilou korozí konektorů nebo mechanickým zadřením převodky řízení však softwarový zásah není řešením a vyžaduje komplexní opravu posilovače řízení v odborném servisu. Vždy doporučuji provést kompletní diagnostiku EPS předtím, než přistoupíte k jakékoli úpravě softwaru, abyste vyloučili chyby snímačů EPS způsobené oxidací kontaktů.

Specifika oprav EPS u elektromobilů a hybridních vozidel

Systémy EPS v elektromobilech a hybridních vozidlech využívají odlišnou architekturu napájení než klasický hydraulický posilovač řízení. Zatímco u konvenčních vozů je posilovač závislý na mechanickém čerpadle poháněném motorem, u hybridů a elektromobilů zajišťuje asistenci elektromotor napájený z palubní sítě, často s napětím přesahujícím 400 V. Diagnostika EPS u těchto vozů vyžaduje speciální software schopný komunikovat s řídicí jednotkou hybridního pohonu, která kontinuálně vyhodnocuje zátěž elektrické sítě a rekuperaci energie.

Bezpečnostní protokoly a diagnostika

Pokud kontrolka EPS svítí, musíte vždy dodržet přísná bezpečnostní opatření, včetně odpojení vysokonapěťového okruhu pomocí servisního odpojovače (MSD – Manual Service Disconnect). Práce na systému bez ověření beznapěťového stavu pomocí certifikovaného multimetru představuje riziko úrazu elektrickým proudem.

• Častá chyba: Neodborná manipulace s kabeláží bez certifikovaného vybavení a ochranných pomůcek může nenávratně poškodit citlivé senzory úhlu natočení volantu nebo řídicí jednotku posilovače.
• Na co si dát pozor: Systém EPS u těchto vozidel úzce spolupracuje s rekuperací brzdné energie; jakákoliv závada EPS může omezit účinnost brzdového systému nebo stabilitu vozidla při aktivní rekuperaci.

Rozlišení vhodnosti opravy

Odborná rada: Pro koho se oprava doma hodí? Pouze pro majitele s platnou certifikací pro práci s vysokonapěťovými systémy (dle vyhlášky 250/2021 Sb. či ekvivalentu). Pro běžné řidiče je oprava posilovače řízení u hybridních a elektrických vozidel vždy úkolem pro autorizovaný servis, který disponuje izolovaným nářadím a diagnostikou pro specifické chybové kódy EPS systému.

Ekonomické aspekty oprav EPS

Cena opravy EPS se obvykle pohybuje v rozmezí 3 000 až 15 000 Kč, přičemž výsledná částka přímo závisí na modelu vozidla a konkrétní závadě EPS. Zatímco výměna snímače úhlu natočení volantu bývá finančně dostupnější, kompletní oprava posilovače řízení při selhání řídicí jednotky vyžaduje vyšší investici. Pokud kontrolka EPS svítí, doporučuji provést odbornou diagnostiku EPS, která odhalí, zda jde o chyby EPS systému v elektroinstalaci, nebo o mechanické poškození.

• Náhradní díly EPS jsou u běžných vozů dobře dostupné z druhovýroby i vrakovišť.
• Servis EPS vyžaduje specializované diagnostické vybavení pro správné nastavení koncových poloh řízení.
• Odborná oprava EPS poruchy zahrnuje kalibraci systému, kterou nelze provést bez originálního softwaru.

Odborná rada: Častá chyba spočívá v podcenění stavu autobaterie, protože nízké napětí často vyvolává falešné chyby snímačů EPS. Pokud zvažujete, kolik stojí oprava systému ESP a EPS, vždy si nechte vypracovat rozpočet předem, abyste předešli nečekaným výdajům za programování řídicí jednotky. Tento servis se hodí pro běžnou údržbu, nikoliv však pro neodborné zásahy v domácích podmínkách bez nutné certifikace.

Časté dotazy k poruchám a opravám EPS

Otázka: Proč svítí kontrolka EPS na palubní desce?

Kontrolka EPS svítí při poruše snímačů, elektrických závadách nebo hydraulických problémech, které ovlivňují funkci posilovače řízení. Diagnostika EPS pak pomáhá přesně odhalit příčiny poruch EPS v řídicí jednotce.

Otázka: Jak postupovat, když svítí kontrolka EPS?

Nejprve zkontrolujte pojistky a stav kabeláže, poté použijte diagnostické zařízení k načtení chybových kódů a vyhledejte odborný servis při vážných závadách. Častá chyba: neodborná manipulace s kabeláží bez odpojení akumulátoru může způsobit zkrat.

Otázka: Jaké jsou nejčastější příčiny poruch EPS?

Nejčastější příčiny jsou korozí poškozené snímače, vlhkost, elektrické závady a poruchy hydraulických komponent. Systém je náchylný k oxidaci kontaktů, což vyvolává chyby EPS systému.

Otázka: Je možné opravit EPS svépomocí?

Základní kontroly pojistek a kabeláže lze provést svépomocí, ale výměna snímačů a diagnostika obvykle vyžadují odborný servis. Oprava posilovače řízení je technicky náročný úkon vyžadující kalibraci softwaru.

Otázka: Kolik stojí oprava EPS?

Cena opravy EPS se pohybuje v tisících Kč, závisí na modelu vozu a rozsahu závady, běžně kolem 3 000 až 10 000 Kč.

Otázka: Co dělat, když svítí kontrolka ESP a EPS současně?

Svítící kontrolky ESP a EPS signalizují problémy s bezpečnostními systémy, doporučuje se co nejdříve diagnostika v servisu. Tento stav indikuje komplexní závadu EPS, která omezuje stabilitu vozidla.

Otázka: Jaké jsou příznaky poruchy EPS?

Tuhé řízení, blikající kontrolka EPS, neobvyklé zvuky při zatočení a nestabilita řízení jsou typické příznaky poruchy. Pro koho se to hodí: pro řidiče, kteří zaznamenají náhlý odpor volantu, je okamžitá kontrola v servisu nezbytností. Pro koho se to nehodí: pro laiky bez vybavení, kteří by se snažili o zásah do samotného mechanismu řízení.

Otázka: Jak ovlivňuje vlhkost funkčnost EPS?

Vlhkost může způsobit korozi snímačů a elektrických kontaktů, což vede k nesprávné funkci EPS a chybám.

Otázka: Jak diagnostikovat poruchu EPS?

Diagnostika zahrnuje kontrolu pojistek, testování snímačů rychlosti kol, hydrauliky a načtení chybových kódů diagnostickým zařízením.

Otázka: Jaká je cena výměny snímače EPS?

Cena výměny snímače se pohybuje od 1 500 do 5 000 Kč v závislosti na modelu a dostupnosti dílu.

Otázka: Co způsobuje poruchu EPS v zimním období?

Nízké teploty mohou způsobit zamrznutí hydrauliky a zvýšit riziko poruch EPS během zimních měsíců.

Otázka: Jak často je potřeba aktualizovat software řídicí jednotky EPS?

Softwarové aktualizace se doporučují při servisních prohlídkách nebo při výskytu chyb, pomáhají zlepšit funkčnost systému.

Otázka: Jak EPS spolupracuje s dalšími asistenčními systémy?

EPS komunikuje s ABS, ASR a stabilizačními systémy, čímž zajišťuje bezpečnější řízení a stabilitu vozidla.

Otázka: Jaká jsou specifika oprav EPS u elektromobilů?

EPS u elektromobilů obsahuje vysokonapěťové komponenty a vyžaduje speciální diagnostiku a bezpečnostní postupy při opravách.

Otázka: Jaký vliv mají klimatické podmínky na životnost EPS?

Extrémní teploty a vlhkost mohou zkrátit životnost komponent EPS a zvýšit pravděpodobnost poruch.
