Výběr průřezu vodiče podle proudu, výkonu a délky kabelu

Správný výběr průřezu vodiče je klíčový pro bezpečný přenos elektrické energie a minimalizaci úbytku napětí. Výpočet průřezu kabelu závisí nejen na maximálním proudovém zatížení, ale také na výkonu zařízení a délce vedení. Dodržení těchto parametrů zajistí efektivní a spolehlivou elektroinstalaci.

Jak vypočítat průřez vodiče podle proudu

Pro správný výběr průřezu vodiče je klíčové znát maximální proud, který bude vodičem procházet, protože proud přímo ovlivňuje požadovaný průřez. Výpočet průřezu vodiče podle proudu se opírá o jednoduchý vzorec, který zohledňuje elektrický proud, materiál vodiče a napětí v obvodu. Při dimenzování kabelů je nutné také brát v úvahu délku kabelu a úbytek napětí, aby instalace byla bezpečná a efektivní.

Jaký průřez vodiče zvolit pro různé proudové zatížení?

Průřez vodiče je přímo závislý na maximálním proudovém zatížení, které bude vodičem procházet. Například běžně používaný průřez 2,5 mm² je vhodný pro proud až 24 A podle normy IEC 60364. Pro nižší proudy lze použít menší průřezy, například 1,5 mm² pro proud do 16 A. Norma IEC stanovuje tabulky maximálního proudového zatížení pro různé materiály vodičů, které pomáhají při správném výběru. Pro vyšší proudy nebo delší kabely je potřeba zvolit větší průřez, aby se minimalizoval úbytek napětí a přehřívání vodiče.

Jak vypočítat průřez vodiče podle proudu – vzorec a příklad

Vzorec pro orientační výpočet průřezu vodiče podle proudu lze vyjádřit jako S = I / (k × U), kde S je průřez vodiče v mm², I je proud v ampérech, k je vodivost materiálu (například pro měď přibližně 56 S/m) a U je napětí v voltech. Pro proud 24 A a standardní měděný vodič při napětí 230 V vychází orientační průřez přibližně 2,5 mm². Tento vzorec slouží jako základní nástroj, jak spočítat průřez vodiče na základě proudu a výkonu, přičemž je nutné přihlédnout i k dalším faktorům, jako je délka kabelu a provozní podmínky.

1. Určete maximální proud – stanovte hodnotu proudu, který bude vodičem proudit.
2. Zvolte materiál vodiče – vodivost mědi a hliníku se liší, což ovlivňuje výpočet.
3. Spočítejte orientační průřez – použijte vzorec S = I / (k × U).
4. Zohledněte délku kabelu – delší kabely vyžadují větší průřez kvůli úbytku napětí.
5. Porovnejte s normou IEC – potvrďte správnost průřezu podle platných tabulek.

Jak vypočítat průřez kabelu?

Výpočet průřezu kabelu se odvíjí od maximálního proudu, který bude kabelem procházet, a od délky vedení, protože délka ovlivňuje úbytek napětí. Například pro proud 16 A se často volí průřez 2,5 mm², zatímco pro 32 A to bývá 6 mm². Při dimenzování kabelů je nutné zohlednit i materiál vodiče, protože měď má lepší vodivost než hliník. Úbytek napětí by neměl překročit 3-5 % jmenovitého napětí, aby byla elektrická instalace bezpečná a funkční. Postup výpočtu průřezu kabelu podle délky a proudu tedy zahrnuje určení maximálního zatížení, výpočet úbytku napětí a následné upravení průřezu vodiče.

Jak určit průřez vodiče podle výkonu a napětí

Pro správný výběr průřezu vodiče je nezbytné nejdříve určit velikost proudu, který bude vodičem protékat. Tento proud přímo souvisí s elektrickým výkonem a napětím sítě. Výpočet proudu z výkonu a napětí umožňuje přesnější dimenzování kabelů, aby bylo zajištěno bezpečné maximální proudové zatížení a minimalizován úbytek napětí v kabelu. Níže uvedené postupy a tabulka pomohou s orientací v běžných hodnotách.

Jak vypočítat proud z výkonu a napětí?

Proud v elektrickém obvodu vypočítáte podle vzorce I = P / U, kde I je proud v ampérech, P výkon ve wattech a U napětí ve voltech. Pro jednofázovou síť se tento vzorec používá přímo. Například při výkonu 5 kW a napětí 220 V vychází proud 23,9 A. Tento proud odpovídá průřezu vodiče okolo 2,5 mm², což zajišťuje bezpečný přenos bez nadměrného úbytku napětí.

Pro třífázovou síť se používá upravený vzorec I = P / (√3 × U), protože výkon se rozkládá mezi tři fáze. To znamená, že při stejném výkonu bude proud nižší a dimenzování vodiče se posuzuje podle tohoto sníženého proudu. Správný výpočet průřezu vodiče podle proudu a délky kabelu je klíčový pro dodržení normy IEC 60364 a zajištění dlouhodobé bezpečnosti instalace.

Jaký průřez kabelu na 11kW?

Pro elektrický výkon 11 kW při napětí 220 V vychází proud přibližně 50 A (I = 11 000 / 220 = 50 A). Podle tabulek dimenzování kabelů a normy IEC 60364 musí být průřez vodiče minimálně 10 mm², aby bylo možné bezpečně přenášet tento proud bez přehřívání a nadměrného úbytku napětí. V praxi je vhodné zvážit i délku kabelu, protože delší vedení vyžaduje větší průřez kvůli úbytku napětí.

Tabulka průřezů vodičů podle výkonu a proudu jasně ukazuje, že pro 11 kW je 10 mm² základní hodnota, ale při větší délce kabelu může být nutné zvolit i větší průřez. Materiálem vodiče bývá měď nebo hliník, přičemž měď má menší odpor a umožňuje menší průřez při stejné proudové kapacitě.

Jaký průřez kabelu na 16A 400V?

Pro proud 16 A a napětí 400 V ve třífázové síti lze průřez vodiče vypočítat podle tabulek maximálního proudového zatížení a úbytku napětí. Standardní hodnota průřezu pro bezpečný přenos těchto parametrů je 2,5 mm². Tento průřez zajišťuje, že vodič nepřekročí maximální proudové zatížení a zároveň minimalizuje úbytek napětí na trase kabelu.

Dimenzování kabelů podle těchto parametrů respektuje normu IEC 60364 a zohledňuje vliv skinefektu a materiálu vodiče. Použití správného průřezu je nutné pro bezpečný a efektivní provoz elektrických zařízení.

Tip: Při výpočtu průřezu vodiče nezapomeňte zohlednit délku kabelu, protože větší délka zvyšuje úbytek napětí a vyžaduje větší průřez. Pro přesný výpočet doporučuji konzultovat tabulky a normy uvedené na portálu Ministerstva zemědělství ČR (https://eagri.cz/public/web/mze/).

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak zohlednit délku kabelu a úbytek napětí při výběru průřezu

Při dimenzování průřezu vodiče je nezbytné zohlednit délku kabelu a s ní spojený úbytek napětí, protože delší kabely způsobují větší pokles napětí, což může ovlivnit funkci spotřebičů a bezpečnost instalace. Norma IEC 60364 stanovuje maximální úbytek napětí do 5 %, přičemž pro kritické spotřebiče se doporučuje nepřekročit 2 až 3 %. Níže popisuji, jak správně provést výpočet a výběr průřezu vodiče podle těchto parametrů.

Jak délka kabelu ovlivňuje úbytek napětí?

Úbytek napětí na kabelu závisí přímo na jeho délce a velikosti proudu, který jím protéká. Čím je kabel delší, tím větší odpor má a tím výraznější je pokles napětí na jeho průřezu. Doporučený maximální úbytek napětí je 5 %, přičemž optimální hodnota je kolem 3 % pro běžné instalace. Při překročení tohoto limitu může dojít ke snížení výkonu spotřebiče nebo k jeho poruše.

Například pro kabel délky 40 metrů s výkonem spotřebiče 5 kW je třeba zvolit průřez vodiče přibližně 3,05 mm². Tento průřez zajistí, že úbytek napětí nepřekročí povolený limit a instalace bude bezpečná a efektivní. Správný výběr průřezu vodiče proto vždy vychází ze vztahu délka kabelu – úbytek napětí – průřez vodiče.

Jak určit průřez vodiče podle délky kabelu a výkonu?

Při výběru průřezu vodiče je zásadní vzít v úvahu délku kabelu a elektrický výkon zařízení, který ovlivňuje proudové zatížení vodiče. Výpočet průřezu kabelu podle délky a proudu využívá vzorec, který spočítá potřebný průřez na základě maximálního povoleného úbytku napětí.

Postup výpočtu je následující:

1. Určete maximální proud – vypočtěte proud podle výkonu a napětí (I = P / U).
2. Změřte délku kabelu – celková délka jedné cesty vodiče.
3. Zvolte maximální přípustný úbytek napětí – obvykle 3 % až 5 % podle IEC 60364.
4. Vypočítejte průřez vodiče – použijte vzorec \( S = \frac{2 \times \rho \times L \times I}{\Delta U} \), kde \(\rho\) je rezistivita materiálu vodiče, L délka kabelu, I proud a \(\Delta U\) povolený úbytek napětí.
5. Zaokrouhlete na standardní hodnotu průřezu.

Pro kabel dlouhý 40 metrů a výkon 5 kW při napětí 230 V vyjde doporučený průřez kolem 3,05 mm², aby nedošlo k překročení maximálního úbytku napětí.

Jaký průřez kabelu zvolit pro 20 metrů a 11 kW?

Pro elektrický výkon 11 kW a délku kabelu 20 metrů je třeba zvolit průřez vodiče, který zajistí bezpečný provoz a nepřekročí povolený úbytek napětí. Typický proud pro tento výkon při napětí 400 V je zhruba 28 A. Vzhledem k délce kabelu a požadavku na maximální úbytek napětí je vhodné zvolit průřez minimálně 10 mm².

Tento průřez umožní minimalizovat úbytek napětí pod 5 % a zároveň splnit požadavky na maximální proudové zatížení a materiály vodičů. Výběr správného průřezu kabelu pro daný výkon a délku trasy zabraňuje přehřívání vodiče a zajišťuje dlouhodobou spolehlivost instalace.

Tip: Při výběru průřezu kabelu je třeba vyhnout se časté chybě, kdy se ignoruje délka kabelu, což vede k poddimenzování a nadměrnému úbytku napětí. Tento postup není vhodný pro kritické spotřebiče, kde je nutné udržet úbytek do 2 %.

Jaký vliv má materiál vodiče na dimenzování průřezu

Materiál vodiče zásadně ovlivňuje výpočet průřezu kabelu, protože každý vodič má jiný měrný odpor, který přímo souvisí s úbytkem napětí a maximálním proudovým zatížením. Měď má měrný odpor přibližně 0,0172 Ω·mm²/m, zatímco hliník má vyšší hodnotu kolem 0,028 Ω·mm²/m. To znamená, že pro stejný proud a délku kabelu musí mít hliníkový vodič větší průřez než měděný, aby byl zajištěn stejný výkon a minimalizován úbytek napětí.

Kromě toho existují kabely s vodiči CCA (Copper Clad Aluminum), které kombinují hliníkové jádro s měděným povrchem. Tyto vodiče mají nižší cenu a hmotnost než čistá měď, ale jejich elektrické vlastnosti jsou blíže hliníku, což vyžaduje opatrné dimenzování průřezu.

Dopady skinefektu a paralelního zapojení vodičů na výběr průřezu

Skinefekt způsobuje, že střídavý proud se soustřeďuje na povrchu vodiče, což efektivně zvyšuje odpor vodiče při vyšších frekvencích. Tento jev může vést k nutnosti zvýšit průřez nebo použít vodiče s vhodnou konstrukcí. Paralelní zapojení vodičů pak umožňuje rozložit proud mezi několik paralelních vodičů, což může snížit potřebu většího průřezu u jednotlivých kabelů. Tento přístup však vyžaduje pečlivé dimenzování a respektování norem.

• Měď má nižší měrný odpor a tedy menší ztráty
• Hliník vyžaduje větší průřez vodiče pro stejný proud
• Kabel CCA kombinuje výhody i nevýhody mědi a hliníku
• Skinefekt zvyšuje efektivní odpor při vysokých frekvencích
• Paralelní zapojení vodičů umožňuje lépe rozložit zatížení

Tip: Při výběru průřezu vodiče podle proudu a výkonu vždy zohledněte materiál vodiče a délku kabelu, protože chyby při výběru průřezu vodiče podle proudu a délky často vedou k přehřátí nebo nadměrnému úbytku napětí. Pro 11 kW výkon a délku kabelu 20 metrů je například průřez hliníkového vodiče výrazně větší než měděného.

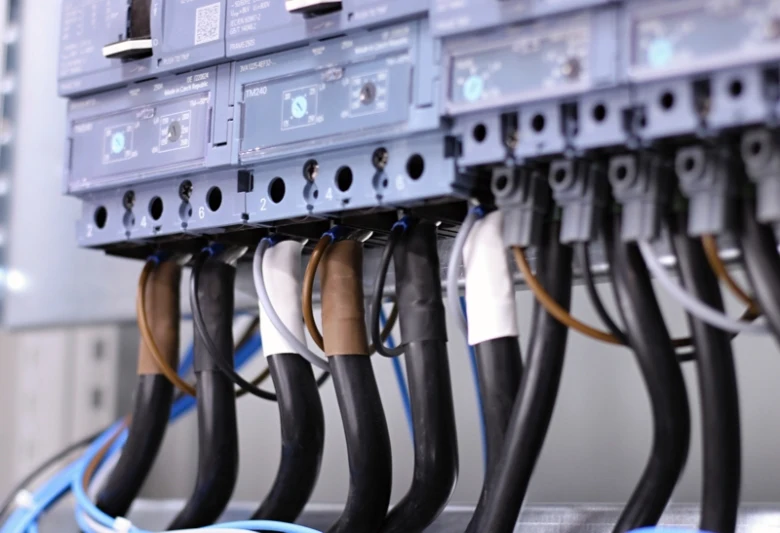

Normy a bezpečnostní pravidla při dimenzování vodičů

Norma IEC 60364-5-52 je základním dokumentem pro dimenzování vodičů v elektrických instalacích. Stanovuje maximální dovolený úbytek napětí na vedení do 5 %, což zajišťuje bezpečný a efektivní přenos elektrické energie. Při výběru správného průřezu kabelu pro daný výkon a délku je nezbytné zohlednit nejen proudové zatížení, ale i materiály vodičů a typ izolace, protože tyto faktory ovlivňují maximální proudové zatížení vodiče.

Značení vodičů podle ČSN a CENELEC (například CYKY, CYA) určuje druh izolace a konstrukci kabelu, což přímo souvisí s možnostmi jejich uložení a ochranou proti mechanickému poškození. Bezpečnostní opatření zahrnují správné dimenzování vodičů a použití pojistek, které chrání vedení před přetížením a zkratem. Při nesprávném výběru průřezu vodiče podle proudu a délky kabelu hrozí přehřívání a riziko požáru.

Výpočet průřezu vodiče pro 16A při 400V

Pro proud 16 A při napětí 400 V je třeba zvolit průřez vodiče minimálně 1,5 mm² měděného vodiče s vhodnou izolací. Výpočet průřezu kabelu vždy zahrnuje zohlednění délky vedení, protože větší délka znamená vyšší úbytek napětí a tím i potřebu většího průřezu.

Tip: Při dimenzování kabelů vždy respektujte platné normy a nepodceňujte délku vedení, protože častou chybou je volba průřezu pouze podle proudu bez započítání úbytku napětí, což může vést k nebezpečným provozním podmínkám.

Časté dotazy k výběru průřezu vodiče podle proudu, výkonu a délky kabelu

Otázka: Jak vypočítat průřez kabelu pro proud 16 A?

Pro proud 16 A se běžně doporučuje průřez vodiče 2,5 mm², který zvládne maximální proudové zatížení kolem 20-24 A při PVC izolaci a teplotě okolí 30 °C.

Otázka: Jaký průřez kabelu potřebuji pro výkon 11 kW při 400 V?

Při třífázovém napětí 400 V a výkonu 11 kW je proud přibližně 15,9 A, což odpovídá průřezu vodiče 4 mm² podle tabulek dimenzování kabelů.

Otázka: Jaký průřez vodiče je vhodný pro proud 32 A?

Pro 32 A se doporučuje vodič o průřezu 6 mm², který snese zatížení až 34-41 A v závislosti na materiálu vodiče a způsobu uložení.

Otázka: Jak ovlivňuje délka kabelu výběr průřezu?

Délka kabelu zvyšuje úbytek napětí, který by měl nepřekročit 5 %. Například pro 40 metrů a výkon 5 kW je vhodný průřez cca 3,05 mm².

Otázka: Jaký je maximální dovolený úbytek napětí podle normy IEC 60364?

Norma stanovuje maximální úbytek napětí do 5 %, doporučená hodnota je 3 % pro osvětlení a 2 % pro citlivé přístroje.

Otázka: Jaký je vzorec pro výpočet průřezu vodiče podle úbytku napětí?

Vzorec je S = (ρ × k × L × I) / (U × ΔU% / 100), kde S je průřez v mm², ρ měrný odpor materiálu, k faktor (2 pro jednofázové, √3 pro třífázové), L délka kabelu, I proud, U napětí a ΔU% dovolený úbytek.

Otázka: Jaký materiál vodiče má lepší vodivost – měď nebo hliník?

Měď má nižší měrný odpor (cca 0,0172 Ω·mm²/m) a lepší vodivost než hliník (cca 0,028 Ω·mm²/m), proto vyžaduje menší průřez pro stejné zatížení.

Otázka: Jaké jsou běžné průřezy vodičů používané v domácích instalacích?

Nejčastěji se používají průřezy 1,5 mm², 2,5 mm², 4 mm² a 6 mm² podle výkonu a délky vedení.

Otázka: Jaký vliv má teplota nad 30 °C na dimenzování vodiče?

Vyšší teplota snižuje maximální proudové zatížení vodiče, proto je nutná korekce podle teplotního koeficientu izolace.

Otázka: Co je skinefekt a jak ovlivňuje výběr vodiče?

Skinefekt způsobuje, že střídavý proud teče hlavně po povrchu vodiče, což snižuje efektivní průřez při vysokých frekvencích a může vyžadovat větší průřez.

Otázka: Jak se liší dimenzování vodičů pro jednofázový a třífázový proud?

Pro třífázové zapojení se při výpočtu používá faktor √3 místo dvojnásobku délky kabelu u jednofázového proudu.

Otázka: Jaké jsou nejčastější chyby při výběru průřezu vodiče?

Časté chyby zahrnují opomenutí délky kabelu a úbytku napětí, nesprávný výběr materiálu a izolace nebo nedodržení maximálního proudového zatížení.

Otázka: Jak se dimenzuje průřez vodiče při paralelním zapojení kabelů?

Při paralelním zapojení se celkový průřez zvyšuje, je potřeba upravit výpočet podle počtu a rovnoměrného rozložení vodičů.

Otázka: Jak správně použít tabulku průřezů vodičů?

Tabulky slouží jako orientační pomůcka, je však potřeba zohlednit délku kabelu, způsob uložení a materiál vodiče pro správný výběr.

Otázka: Jaký průřez vodiče je potřeba pro 12 V autozesilovač?

Pro 12 V napájení se doporučuje průřez 10 až 20 mm² v závislosti na výkonu a délce kabelu, aby se minimalizoval úbytek napětí.

Návod na výběr průřezu kabelu podle zatížení a délky trasy

Výběr průřezu je třeba založit na výpočtu maximálního proudu (I = P / U) a následném přihlédnutí k délce kabelu, která ovlivňuje úbytek napětí. Pro delší trasy je nutné zvolit větší průřez vodiče, aby byla zajištěna bezpečnost a efektivita instalace.
