Jak správně označit a připojit zásuvky 380 V a 220 V podle norem
Správné zapojení elektrických zásuvek vyžaduje přesnou znalost barevného značení vodičů a dodržení předepsaného průřezu kabeláže podle příkonu spotřebičů. Bezpečná instalace 230 V rozvodů i třífázových zásuvek na 400 V závisí na správném jištění a pevném dotažení všech spojů v elektroinstalační krabici. Následující postup vám pomůže správně identifikovat jednotlivé fáze a zajistit dlouhodobou spolehlivost vaší elektrické sítě.
🔍 Nejdůležitější fakta
- Současné napětí v domácích sítích je 230 V mezi fází a nulákem a 400 V mezi dvěma fázemi.
- Barevné označení vodičů pro 230 V je: fáze (černá, hnědá, šedá), nulák (světle modrá), ochranný vodič (zelenožlutá).
- Třífázové zásuvky 380/400 V mají pět kolíků a používají kabely CYKY 5×2,5 mm² a více, s jmenovitým proudem od 16 A do 125 A.
- Minimální průřez PEN vodiče podle ČSN je 10 mm² měděného vodiče a starší zásuvky s PEN se nesmí používat.
- Zásuvky se instalují s ochranným kolíkem nahoře a nulákem napravo při pohledu zepředu, podle normy ČSN 33 2130 a ČSN 33 2180.
Základní označení vodičů u zásuvek 380 V a 220 V
Správné barevné označení vodičů je klíčovým předpokladem pro bezpečnost elektroinstalace a zajišťuje bezchybný provoz všech připojených spotřebičů. U běžné zásuvky 230 V (dříve označované jako 220 V) a třífázové zásuvky 400 V (často laicky označované jako zásuvka 380 V) definují normy ČSN jasná pravidla, která určují, které vodiče jsou fáze, nulák a ochranný vodič.
Přehled barevného značení vodičů
| Funkce vodiče | Označení | Barva izolace |
|---|---|---|
| Fázový vodič | L1, L2, L3 | hnědá, černá, šedá |
| Neutrální vodič | N | světle modrá |
| Ochranný vodič | PE / PEN | zelenožlutá |
Zásuvka 380 V využívá třífázové zapojení, kde jsou vodiče L1 (hnědá), L2 (černá) a L3 (šedá) doplněny o modrý nulový vodič a zelenožlutý ochranný vodič. U starších instalací se můžete setkat s vodičem PEN, který kombinuje funkci ochranného a nulového vodiče. V takovém případě musí mít tento vodič minimální průřez 10 mm² Cu pro měděné vedení, aby byla zaručena mechanická i elektrická odolnost.
Odborná rada: Při zapojování vždy věnujte pozornost správnému utažení svorek, neboť volný spoj vede k přehřívání a následnému tavení izolace. Častá chyba spočívá v záměně modrého pracovního vodiče s fázovým, což může při připojení spotřebiče způsobit zkrat nebo zničení elektroniky. Pamatujte, že pro prodlužovačky 230 V a třífázové zásuvky platí přísné normy, které vylučují použití jiných barev než výše uvedených pro dané účely. Pokud si nejste jisti správným označením nebo postupem, konzultujte instalaci s kvalifikovaným elektrikářem, protože bezpečnost elektroinstalace je absolutní prioritou.
Rozdíly v připojení zásuvek 220 V a 380 V
Hlavní rozdíl mezi instalacemi spočívá v přenosu výkonu, který přímo ovlivňuje počet vodičů, jejich průřez i způsob jištění zásuvek. Zatímco běžná zásuvka 220 V (dnes standard 230 V) slouží pro běžné domácí spotřebiče, zásuvka 380 V (dnes standard 400 V) je určena pro výkonné třífázové stroje.
Počet a průřez vodičů pro zásuvky 220 V a 380 V

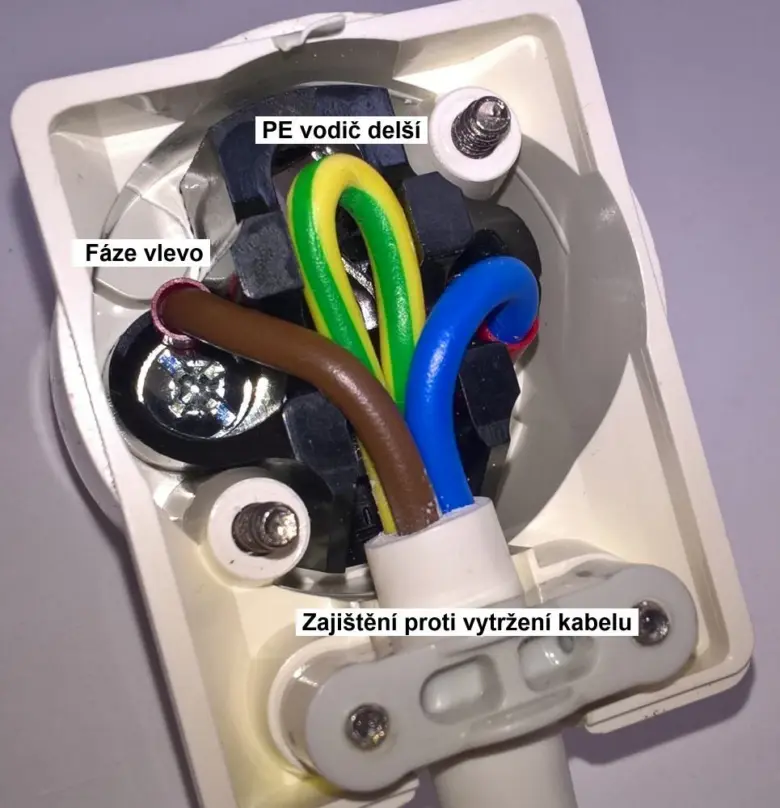

Zásuvka 220 V využívá třížilový kabel, kde barevné označení vodičů zahrnuje hnědou (nebo černou) fázi, modrý nulový vodič a zelenožlutý ochranný vodič. Standardní průřez vodiče pro tyto okruhy bývá 1,5 až 2,5 mm². Naproti tomu zásuvka 380 V vyžaduje pět vodičů: tři fázové (L1, L2, L3), jeden nulový (N) a jeden ochranný (PE). Třífázové zásuvky vyžadují robustnější přívod, kde se průřez vodiče pohybuje nejčastěji od 2,5 mm² až do 6 mm² podle požadovaného příkonu zařízení.
Jištění a kabely pro zásuvky 220 V a 380 V
Správné jištění zásuvek je kritické pro bezpečnost elektroinstalace a prevenci požáru. Pro běžné zásuvky 220 V se používá kabel CYKY-J 3×2,5 mm² s jištěním 16 A. U třífázových zásuvek 380 V se instalují kabely CYKY 5×2,5 až 5×6 mm², přičemž jištění se volí od 16 A až po 125 A v závislosti na charakteru zátěže.
- Zásuvka 220 V: 3 vodiče, jištění 10 až 16 A.
- Zásuvka 380 V: 5 vodičů, jištění od 16 A výše.
- Častá chyba: poddimenzování průřezu vodiče při instalaci zásuvky 380 V, což vede k přehřívání spojů.
- Na co si dát pozor: vždy dodržujte normy ČSN, které určují minimální průřezy pro konkrétní hodnoty jističů.
Odborná rada: Třífázové zásuvky se hodí pro trvalý odběr motorů a dílenského nářadí, zatímco pro běžnou elektroniku jsou nevhodné a vyžadují nákladnou redukci.
Časté dotazy k připojení zásuvek 380 V a 220 V
Otázka: Jak poznám správné zapojení třífázové zásuvky?
Správné zapojení poznáte podle barevného označení vodičů a pevného usazení v kontaktech, přičemž fáze patří do zdířek L1, L2, L3.
Otázka: Lze zapojit třífázovou zásuvku na jednofázový odběr?
Technicky lze zásuvku 380 V připojit na jednofázový odběr, ale nedoporučuje se to z důvodu nevyváženosti sítě a nutnosti úpravy jištění.
Postup připojení zásuvky 380 V a 220 V krok za krokem
Správný návod na připojení zásuvky 380 V a 220 V vyžaduje dodržení technických norem ČSN a důslednou bezpečnost elektroinstalace. Následující postup vám pomůže pochopit, čím se liší zapojení zásuvky 380 V a 220 V a jak zajistit dlouhodobou spolehlivost spojů.
Příprava na instalaci zásuvky
Před zahájením práce zajistěte vypnutí příslušného jističe v rozvaděči a ověřte stav beznapětí zkoušečkou. Pro instalaci zvolte vhodný kabel CYKY, přičemž průřez vodiče musí odpovídat jištění zásuvek – pro běžné 16 A zásuvky použijte vodiče o průřezu 2,5 mm². Samotné odizolování vodičů proveďte na přesnou délku 12 mm, aby nedošlo k poškození izolace nebo naopak k odhalení živé části mimo svorku.
Zapojení vodičů do svorek zásuvky

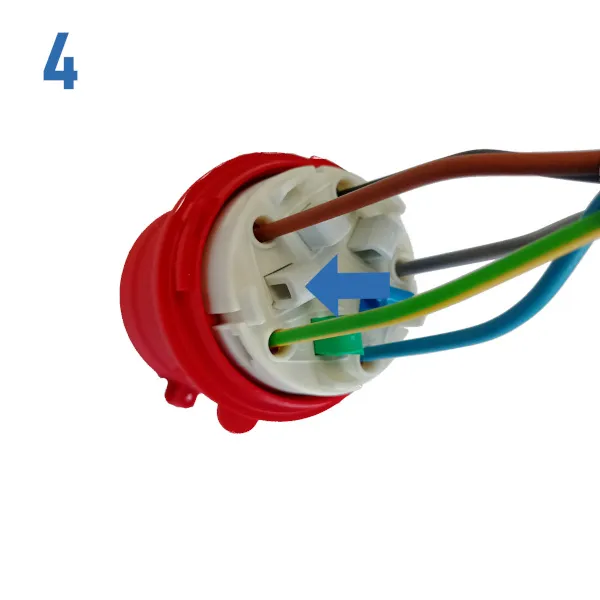

Moderní třífázové zásuvky využívají bezšroubové svorky zásuvky, které usnadňují montáž a zajišťují stálý přítlak. Při zapojování dodržujte barevné označení vodičů a pořadí fází, které je klíčové pro správný chod motorů:
- Zapojení ochranného vodiče – vložte zelenožlutý vodič (PE) do středové svorky označené symbolem uzemnění.
- Zapojení nulového vodiče – připojte modrý vodič (N) do svorky označené písmenem N.
- Zapojení fázových vodičů – vložte hnědý (L1), černý (L2) a šedý (L3) vodič do příslušných zdířek fází.
Odborná rada: Při zapojování zásuvky 380 V na jednofázovou instalaci (230 V) nikdy nepropojujte fáze mezi sebou; vždy využívejte pouze jednu fázi, nulový a ochranný vodič.
Kontrola a upevnění zásuvky
Po zasunutí vodičů proveďte kontrolu zapojení jemným tahem za každý drát, abyste ověřili pevnost spojení. Upevnění zásuvky ke zdi nebo podkladu proveďte pomocí čtyř vrutů, čímž zamezíte pohybu mechanicky namáhaného tělesa při manipulaci s vidlicí.
- Zkontrolujte, zda nikde nevyčnívá měděné jádro vodiče.
- Nasaďte a zajistěte kryt zásuvky pomocí šroubů.
- Ověřte správnost zapojení multimetrem před prvním připojením spotřebiče.
Častá chyba: Použití příliš dlouhého odizolování, které vede ke zkratu vlivem dotyku neizolovaných částí. Tato instalace se hodí pro pevné rozvody v dílnách a průmyslových objektech, nikoliv pro provizorní prodlužovačky 230 V.
Doporučené kabely, průřezy a jištění pro zásuvky 380 V a 220 V
Správný výběr kabeláže a jištění zásuvek je základem pro bezpečnost elektroinstalace v každé domácnosti či dílně. Pro běžné zásuvky 230 V se standardně využívá kabel CYKY-J 3×2,5 mm², který umožňuje jištění zásuvek hodnotou 16 A. Pokud plánujete instalaci pro zařízení s vyšším odběrem, jako jsou třífázové zásuvky, zásuvka 380 V vyžaduje kabel CYKY-J 5×2,5 mm² a více. Právě jištění zásuvek přímo určuje minimální průřez vodiče, který musíte použít, aby nedošlo k přehřívání instalace.
Tipy pro správné zapojení zásuvky 380 V a 220 V
Při výběru komponentů zohledněte celkový příkon spotřebičů. Častou chybou je poddimenzování průřezu u prodlužovačky 230 V nebo třífázových kabelů, což vede k úbytkům napětí. Pamatujte, že pro trvalé zatížení výkonnými stroji je nutné volit raději vyšší průřez vodiče, než je vypočtené minimum.
| Typ zásuvky | Doporučený kabel | Průřez vodiče | Doporučené jištění |
|---|---|---|---|
| Zásuvka 230 V | CYKY-J 3×1,5 / 3×2,5 | 1,5 – 2,5 mm² | 10 – 16 A |
| Zásuvka 380 V | CYKY-J 5×2,5 | 2,5 mm² | 16 A |
| Zásuvka 380 V | CYKY-J 5×4 / 5×6 | 4 – 6 mm² | 25 – 32 A |
Tento systém se hodí pro běžné dílenské a domácí rozvody. Pro průmyslové stroje s jištěním nad 32 A se však vždy poraďte s revizním technikem, který posoudí konkrétní podmínky instalace. Dodržení normy ČSN elektroinstalace je nezbytné pro vaši ochranu i pojistné plnění. Před zahájením prací si vždy ověřte barevné označení vodičů, abyste předešli nebezpečné záměně fází a nulového vodiče.
Bezpečnostní pravidla a revize zapojení zásuvek 380 V a 220 V
Každá instalace zásuvky 380 V a 220 V vyžaduje přísné dodržení norem ČSN, které definují bezpečnost elektroinstalace v obytných prostorách. Před samotným zapojením je nutné pochopit, čím se liší zapojení zásuvky 380 V a 220 V, zejména v barevném označení vodičů a nárocích na jištění.
Bezpečnostní opatření při instalaci
Základem je, aby každý zásuvkový okruh byl chráněn proudovým chráničem, který okamžitě odpojí napájení při vzniku svodového proudu. Při montáži dbejte na pevné dotažení šroubových spojů, čímž předejdete přechodovým odporům a následnému jiskření v krabici. U prodlužovačky 230 V vždy používejte kabel se třemi vodiči a průřezem minimálně 2,5 mm², aby nedocházelo k přehřívání.
- Vždy ověřte správné barevné označení vodičů před připojením.
- Maximální počet zásuvek na jeden jisticí vývod omezte na 10 kusů.
- Zásuvky instalujte pouze do nehořlavých podkladů v suchém prostředí.
Revize a kontrola zapojení
Po dokončení montáže je nezbytné provést revizi zapojení, která ověří správnou funkci jištění zásuvek a celistvost ochranného vodiče. Častá chyba spočívá v záměně pracovního a ochranného vodiče, což může vést k úrazu elektrickým proudem. Revize zapojení zajišťuje bezpečnost používání zásuvek a odhalí případné chyby v zapojení třífázové zásuvky. Tato kontrola je vhodná pro všechny uživatele, kteří chtějí mít jistotu správné funkce instalace.
Odborná rada: Pokud si nejste jisti správným postupem, svěřte revizi vždy certifikovanému elektrikáři. Tato činnost se hodí pro majitele nemovitostí, kteří provádějí rekonstrukci, ale rozhodně se nehodí pro osoby bez elektrotechnické kvalifikace.
FAQ: Časté dotazy k označení a připojení zásuvek 380 V a 220 V
Otázka: Jaké je barevné označení vodičů u zásuvky 380 V?
Fáze L1 je hnědá, L2 černá, L3 šedá, nulový vodič modrý a ochranný vodič zelenožlutý. Dodržení tohoto standardu je klíčové pro bezpečnost elektroinstalace.
Otázka: Jak poznám zásuvku 380 voltů?
Má pět kolíků, často červenou barvu a vyžaduje minimální průřez vodiče 2,5 mm². Tyto třífázové zásuvky slouží pro výkonné spotřebiče.
Otázka: Jak připojit zásuvku 220 V správně?
Použijte kabel CYKY-J s průřezem 1,5 až 2,5 mm², připojte fázi, nulák a ochranný vodič dle barev. Častá chyba: nedostatečné dotažení šroubových svorek, které vede k přehřívání.
Otázka: Jaký je minimální průřez vodičů pro zásuvku 230 V?
Doporučený průřez vodiče je 1,5 mm² pro jištění 10 A nebo 2,5 mm² pro 16 A. Tato volba zajišťuje správné dimenzování pro zátěž.
Otázka: Co je třeba vědět před zapojením zásuvky 380 V a 220 V?
Vždy dodržujte barevné označení vodičů, správné pořadí fází a zajistěte ochranu proudovým chráničem. Práce se hodí pro zkušené kutily, ale pro koho se to NEhodí, jsou osoby bez elektrotechnické kvalifikace.
Otázka: Jaký je rozdíl mezi zásuvkou 220 V a 380 V?
Zásuvka 220 V využívá tři vodiče pro jednofázový odběr, zatímco 380 V vyžaduje pět vodičů. Liší se také jištění zásuvek, které je u 3fázových verzí výrazně vyšší.
Otázka: Jaký kabel použít pro zásuvku 380 V?
Použijte kabel CYKY 5×2,5 mm² až 5×6 mm² dle požadovaného výkonu. Správné jištění zásuvek zajistí bezpečný provoz zařízení.
Otázka: Jak správně zapojit vodiče do zásuvky?
Odizolujte konce vodičů na 12 mm a vložte je do svorek v pořadí L1 hnědý, L2 černý, L3 šedý, N modrý, PE zelenožlutý. Na co si dát pozor: po zapojení ověřte mechanickou pevnost vodičů.
Otázka: Jaké jsou bezpečnostní požadavky na prodlužovačky 230 V?
Musí mít tři vodiče a průřez minimálně 1,5 mm² pro běžné domácí spotřebiče. Poškozené prodlužovačky 230 V ihned vyřaďte z provozu.
Otázka: Kolik zásuvek lze připojit na jeden vývod?
Na jeden okruh s jištěním 16 A lze připojit maximálně 10 zásuvek. Celkový odběr nesmí překročit jmenovitou hodnotu jističe.
Otázka: Jak provést revizi zapojení zásuvek?
Zkontrolujte pevnost spojů, barevné označení vodičů a funkčnost proudového chrániče. Revize po instalaci potvrzuje soulad s normami ČSN elektroinstalace.
Otázka: Jak zapojit 5 pólovou zásuvku na 4 pólovou?
Tento postup vyžaduje odbornou úpravu rozvodné skříně a není doporučen pro běžné uživatele. Chybějící nulový vodič u starších instalací může ohrozit bezpečnost elektroinstalace.
