Jak najít a odstranit zkrat v elektroinstalaci ve zdi efektivně

Elektrický zkrat v elektroinstalaci ve zdi může způsobit nejen výpadky proudu, ale i vážné bezpečnostní riziko. Lokalizace zkratu vyžaduje přesné měření odporu a často i použití časosběrné reflektrometrie, která umožňuje odhalit problém přímo v kabelech skrytých ve zdi. Správný postup vám pomůže problém rychle identifikovat a bezpečně odstranit.

Bezpečnostní zásady před hledáním zkratu v elektroinstalaci

Před zahájením lokalizace zkratu v elektroinstalaci ve zdi vždy vypněte napájení na hlavním jističe a potvrďte jeho stav měřením napětí pomocí multimetru nastaveného na režim střídavého napětí do 230 V. Izolační rukavice s minimálním izolačním odporem 1 MΩ a pracovní obuv s protiskluzovou podrážkou snižují riziko úrazu elektrickým proudem. Práce musí probíhat v suchém prostředí, nikdy nepoužívejte kovové nástroje bez izolovaného držadla.

Jistič chrání elektroinstalaci před přetížením a zkratem, proto nikdy nespoléhejte pouze na jeho vypnutí. Před měřením odporu nebo použitím metod jako časosběrná reflektometrie (TDR) musí být elektroinstalace kompletně odpojena od napájení a všech spotřebičů. Při kontrole vždy ověřte nulovým a fázovým vodičem, že na obvodu není žádné napětí, abyste předešli nebezpečnému úrazu.

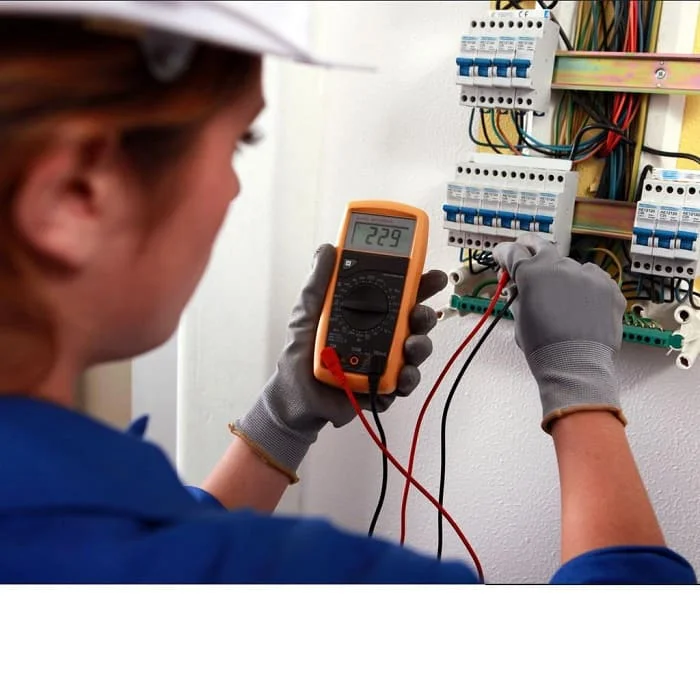

• Vypněte hlavní jistič a změřte napětí multimetrem s přesností ±1 V
• Používejte izolační rukavice s certifikací EN 60903 a bezpečnostní obuv s normou EN ISO 20345
• Pracujte pouze na suchém povrchu, vyhněte se kovovým nástrojům bez izolace
• Nepokračujte bez znalosti přesného rozložení elektroinstalace a schématu vedení

Tip: Častou chybou je práce s elektroinstalací bez ověření absence napětí, což může vést k vážnému úrazu nebo poškození zařízení. Pro koho je tento postup vhodný? Pro zkušené elektrikáře a technicky zdatné osoby s odpovídajícím vybavením. Pro laiky je bezpečnější obrátit se na odborníka, protože nesprávný zásah může způsobit požár nebo trvalé poškození elektroinstalace.

Vizuální kontrola a identifikace příznaků zkratu ve zdi

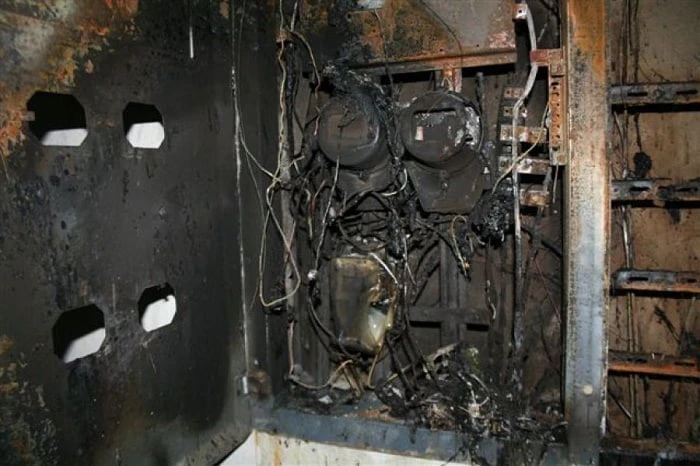

Vizuální kontrola elektroinstalace ve zdi je prvním a nezbytným krokem při hledání a odstranění zkratu v elektroinstalaci. Typickými příznaky zkratu jsou spáleniny na zásuvkách, spínačích či rozvodných krabicích, které vznikají přehřátím vodičů při průrazu izolace. Izolace může být místně roztavená nebo zdeformovaná, často doprovázená charakteristickým zápachem spáleniny, který signalizuje vznikající nebo probíhající zkrat. Teploty v místě zkratu mohou přesáhnout 70 °C, což představuje riziko požáru i poškození okolních konstrukcí.

Při vizuální kontrole je nutné sledovat také méně výrazné známky, jako jsou žluté nebo tmavé zabarvení plastových krytů zásuvek a spínačů, deformace krytů či zvýšená teplota povrchu těchto prvků. Tyto změny často předcházejí úplnému selhání a mohou pomoci lokalizovat problémové místo dříve, než dojde k vážnějšímu poškození. Naopak absence viditelných známek neznamená, že zkrat není přítomen, proto vizuální kontrola často nestačí k přesnému určení místa poruchy.

Tip: Při vizuální kontrole elektroinstalace věnujte pozornost i drobným změnám, například mírně zbarveným plastovým krytům nebo zvýšené teplotě spínačů, které mohou signalizovat začínající zkrat. Nepodceňujte zápach spáleniny, který je často prvním varovným signálem skrytého zkratu ve zdi.

Pro přesnější lokalizaci zkratu je nezbytné doplnit vizuální kontrolu měřením odporu pomocí multimetru nebo využít profesionální metody, například časosběrnou reflektometrii (TDR), která umožňuje určit vzdálenost poškození s přesností na jednotky metrů bez nutnosti bourání zdi. Při hledání zkratu ve zdi je nutné postupovat systematicky a vždy dodržovat bezpečnostní opatření, zejména odpojení napájení a používání izolačních pomůcek, aby nedošlo k dalšímu poškození elektroinstalace nebo úrazu elektrickým proudem.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Měření odporu a lokalizace zkratu pomocí přístrojů

Pro efektivní hledání elektrického zkratu v elektroinstalaci ve zdi je nezbytné správné měření odporu vodičů. Výběr přístroje závisí na délce kabelu a umístění zkratu. Následující postupy vám pomohou lokalizovat a identifikovat místo poruchy.

Jak měřit odpor a rozpoznat zkrat multimetrem

Multimetr slouží k měření odporu mezi vodiči elektroinstalace. Zkrat se projeví nulovým nebo velmi nízkým odporem, obvykle blízkým 0 ohmů, což znamená přímé spojení vodičů bez odporu. Tento způsob měření je spolehlivý pro kabely do délky přibližně 3 metrů.

1. Nastavte multimetr na režim měření odporu (ohmmetr).
2. Odpojte elektroinstalaci od zdroje napájení a izolujte daný obvod.
3. Přiložte měřicí hroty na oba vodiče, mezi kterými chcete zkrat nalézt.
4. Sledujte naměřenou hodnotu odporu – hodnota blížící se 0 ohm indikuje zkrat.
5. Pro větší přesnost opakujte měření na různých místech kabelu v dostupné délce.

Tip: Častá chyba je měřit odpor bez odpojení obvodu, což vede k nesprávným výsledkům a může poškodit multimetr.

Použití megaohmmetru a impulzních testerů pro lokalizaci zkratu na delší vzdálenosti

Pro kabely delší než 3 metry a složitější elektroinstalace ve zdi je vhodné použít megaohmmetr nebo impulzní tester. Megaohmmetr měří izolační odpor v megaohmech, což pomáhá odhalit poškození izolace a zkratové spoje na větší vzdálenosti. Impulzní tester používá časosběrnou reflektometrii, vysílá krátké impulzy a detekuje odrazy signálu, díky čemuž přesně lokalizuje místo zkratu v kabelu.

1. Připojte megaohmmetr nebo impulzní tester na konce kabelu.
2. Proveďte měření izolačního odporu megaohmmetrem – nízká hodnota znamená poškození izolace.
3. Spusťte impulzní test, který identifikuje vzdálenost k poruše podle doby návratu odraženého signálu.
4. Zaznamenejte přesnou polohu zkratu dle výsledků testu.
5. V případě nutnosti přistupte k opravě elektroinstalace na určeném místě.

Tip: Pro koho se to hodí: profesionální elektrikáři a servisní technici při diagnostice skrytých zkratů. Pro domácí kutily je megaohmmetr často zbytečně náročný, stačí základní multimetr pro krátké kabely.

Použití časosběrné reflektometrie (TDR) pro přesnou lokalizaci zkratu

Časosběrná reflektometrie (TDR) je profesionální diagnostická metoda umožňující lokalizaci elektrického zkratu v elektroinstalaci ve zdi s přesností na jednotky metrů. Přístroj vysílá elektromagnetický impuls do kabelu a měří časový interval návratu odraženého signálu z místa poškození. Na základě rychlosti šíření signálu v konkrétním typu kabelu (obvykle 60-80 % rychlosti světla v kabelu) TDR vypočítá přesnou vzdálenost zkratu od místa připojení.

Tato metoda výrazně zjednodušuje hledání zkratu v elektrickém vedení ve zdi, protože umožňuje přesně určit poškozený úsek bez nutnosti bourání zdi nebo demontáže části elektroinstalace. Na rozdíl od měření odporu multimetrickým testem, který pouze potvrdí přítomnost zkratu, TDR poskytuje kvantitativní údaj o vzdálenosti poškození, což šetří čas i náklady na opravu.

Jak zjistit místo zkratu v elektrickém kabelu ve zdi pomocí TDR – základní postup:

• Připojte přístroj TDR ke kabelu s podezřením na zkrat, ideálně v rozvodné krabici nebo na konci vedení
• Nastavte rychlost šíření signálu podle typu kabelu (například pro měděný kabel s PVC izolací obvykle 1,8-2,4 × 10^8 m/s)
• Spusťte měření a sledujte časový průběh odraženého signálu na displeji přístroje
• Odečtěte vzdálenost k místu zkratu, která se vypočítá z doby návratu signálu s přesností ±1-2 metry

Tip: Před měřením TDR vždy odpojte elektroinstalaci od napájení a používejte izolační pomůcky. Měření za přítomnosti napětí může poškodit přístroj i ohrozit bezpečnost. TDR je vhodný pro lokalizaci zkratu v nových i starých instalacích, ale není ideální pro velmi krátké kabelové úseky pod 3 metry nebo složité kabelové větvení, kde může dojít k vícečetným odrazům a nepřehledným výsledkům.

Postup odpojování a testování částí elektrického obvodu

Pro lokalizaci elektrického zkratu v elektroinstalaci ve zdi je metoda postupného odpojování jednotlivých částí obvodu velmi účinná. Jistič řídí napájení obvodu, proto je nutné jej nejprve vypnout a bezpečně odpojit spotřebiče, které by mohly zkrat způsobovat. Jak postupovat při hledání zkratu v elektrickém vedení ve zdi, zahrnuje následující kroky:

1. Vypnutí jističe – zajistěte odpojení napájení celého obvodu pro bezpečnou manipulaci.
2. Odpojení spotřebičů – postupně odpojíte všechny připojené spotřebiče, abyste minimalizovali možné zdroje zkratu.
3. Zapnutí jističe a testování obvodu – znovu zapněte jistič a sledujte, zda zkrat stále vzniká.
4. Postupné připojování částí obvodu – připojujte jednotlivé části elektroinstalace zpět, dokud nezjistíte, která část způsobuje problém.
5. Měření odporu multimetrem – použijte multimetr pro přesné určení místa zkratu v kabeláži nebo zásuvkách.

Tip: Na co si dát pozor – nikdy neprovádějte odpojování a testování za zapnutého napájení bez vypnutí jističe, hrozí riziko úrazu elektrickým proudem. Tento postup se hodí pro domácí elektroinstalace, ale při složitějších instalacích doporučuji konzultaci s odborníkem.

Správné odstranění a oprava zkratu ve skryté elektroinstalaci

Správné odstranění a oprava zkratu ve skryté elektroinstalaci vyžaduje pečlivý postup zahrnující výměnu poškozeného kabelu a důkladné izolování spojů. Doporučuji nepoužívat pouze lepící pásku, ale oficiální elektroizolační materiály a konektory pro zajištění dlouhodobé bezpečnosti. V této sekci se zaměříme na praktické rady, jak opravit zkrat bez nutnosti bourání zdi a jak postupovat při výměně zásuvek a spínačů.

Jak správně odstranit zkrat v elektroinstalaci ve zdi

Odstranění zkratu začíná lokalizací poškozeného kabelu, často pomocí multimetrů nebo přesnějších metod, jako je časosběrná reflektometrie. Po identifikaci vadného místa je nezbytné kabel zcela vyměnit, protože oprava původního poškození zvyšuje riziko opětovného zkratu. Spoje kabelů je třeba izolovat pomocí speciálních elektroizolačních spojek a materiálů, které zajistí pevnost a elektrickou bezpečnost. Lepící páska nestačí, protože její izolace může časem degradovat. Spínač i zásuvku je vhodnější vyměnit za nové, protože často bývají také poškozené a mohou být zdrojem dalšího zkratu.

Možnosti opravy bez bourání zdi

Pokud byste chtěli opravit zkrat bez bourání zdi, existují praktické metody, které minimalizují náročnost zásahu. Použijete-li speciální spojky a kabelové průchody, můžete propojit nové kabely s původními vedeními mimo zeď. Povrchové lišty pak umožní bezpečné vedení kabelů po stěně, což usnadní přístup pro případné další opravy. Tyto metody jsou rychlejší a levnější než kompletní rekonstrukce elektroinstalace ve zdi, ale mohou mírně narušit vzhled místnosti. Pro bezpečnost práce je nutné vždy vypnout hlavní jistič a ověřit napětí měřením odporu a správnou izolací spojů.

• nepoužívejte pouze lepící pásku k izolaci spojů
• vyměňte poškozené zásuvky a spínače za nové
• zabezpečte spoje pomocí elektroizolačních spojek
• použijte multimetr nebo časosběrnou reflektometrii pro přesnou lokalizaci zkratu
• při opravách bez bourání využijte kabelové průchody a povrchové lišty

Tip: Častou chybou je improvizovaná izolace spojů, která vede k opakovaným zkratům a může způsobit požár. Proto doporučuji vždy použít certifikované materiály a odbornou práci.

Specifické postupy pro lokalizaci zkratu ve vícežilových a kroucených kabelech

Specifické postupy pro lokalizaci zkratu ve vícežilových a kroucených kabelech vyžadují přizpůsobené techniky měření a diagnostiky. Tyto kabely mají odlišné vlastnosti oproti jednoduchým vodičům, což ovlivňuje metody, jak najít a odstranit elektrický zkrat v elektroinstalaci ve zdi.

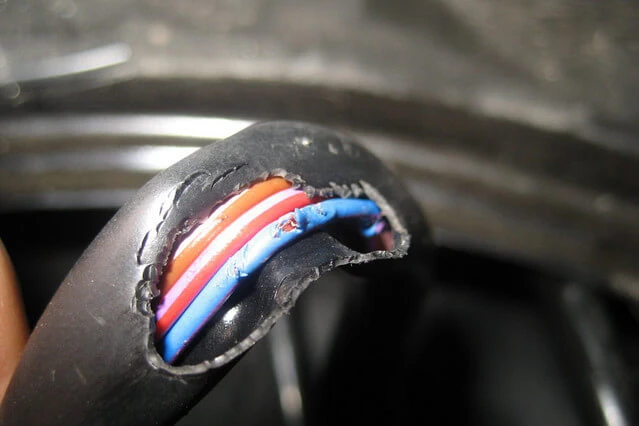

Jak lokalizovat zkrat ve vícežilových kabelech

Vícežilový kabel obsahuje několik izolovaných vodičů, což komplikuje lokalizaci zkratu. Účinným způsobem je oddělení jednotlivých žil a následné měření odporu každé z nich pomocí multimetru nebo speciálních přístrojů. Měření odporu pomáhá určit, která žíla je poškozená. V rámci elektroinstalace ve zdi je často nutné pracovat s omezeným přístupem, proto techniky umožňující detekci bez kompletního rozebrání kabelu výrazně zrychlují diagnostiku. Pro přesnější lokalizaci lze využít i časosběrnou reflektometrii, která pomáhá najít místo zkratu podle odrazu signálu.

Specifické techniky pro kroucené dvoulinky

Kroucená dvoulinka má vliv na elektrické parametry jako kapacita a impedance, což vyžaduje speciální diagnostické metody. Měření kapacity a impedance poskytuje informace o integritě kabelu a pomáhá odhalit místo poruchy i u velmi tenkých vodičů. Pro návod na hledání zkratu v elektroinstalaci zabudované ve zdi je vhodné využít reflektometr, který díky časosběrné reflektometrii umožňuje přesnou lokalizaci zkratu bez nutnosti demontáže zdi. Tyto metody zvyšují přesnost a efektivitu při hledání zkratu v kroucených dvoulinkách.

• Použijte multimetr pro základní měření odporu jednotlivých žil vícežilového kabelu
• Využijte časosběrnou reflektometrii pro přesné určení místa zkratu u kroucených dvoulinek
• Pečlivě oddělte vodiče před měřením, abyste předešli falešným výsledkům
• Zohledněte specifika elektroinstalace ve zdi, která omezují přístup a manipulaci s kabelem

Doporučení pro prevenci vzniku zkratů a údržbu elektroinstalace

Prevence vzniku elektrického zkratu v elektroinstalaci ve zdi je klíčová pro bezpečný provoz domácnosti i dlouhodobou spolehlivost elektrického systému. Základním krokem je pravidelná revize elektroinstalace odborníkem, která odhalí opotřebení kabelů a možné poškození izolace, jež mohou vést ke zkratu. Správné uložení kabelů v drážkách minimalizuje riziko mechanického poškození a usnadňuje pozdější lokalizaci zkratu. Instalace jističů a proudových chráničů slouží jako aktivní ochrana, která včas odpojí napájení při přetížení nebo poruše, čímž předchází vzniku zkratu a požáru.

Tipy na odhalení a odstranění zkratu v elektroinstalaci ve zdi

• Zajistěte pravidelné revize elektroinstalace nejméně jednou za 5 let.
• Používejte kvalitní kabely s dostatečnou izolací a správným průřezem.
• Ukládejte kabely rovně v pevných drážkách bez ostrých ohybů.
• Instalujte moderní jističe a proudové chrániče s citlivostí odpovídající instalaci.
• Pravidelně kontrolujte spotřebiče a jejich kabely, které mohou způsobit zkrat.
• Používejte multimetr a metody jako časosběrná reflektometrie pro přesnou lokalizaci zkratu.
• Po opravách elektroinstalace pečlivě vyhlaďte drážky a obnovte ochranné vrstvy.

Odborná rada: Prevence a údržba elektroinstalace vyžaduje odborný přístup, proto vždy konzultujte větší zásahy s elektrikářem. Jak opravit drážky po elektroinstalaci a zároveň najít zkrat ve zdi doporučuji řešit systematicky, abyste minimalizovali další poškození.

Časté dotazy k hledání a odstraňování zkratu v elektroinstalaci

Otázka: Jak bezpečně zjistit, zda je v elektroinstalaci ve zdi zkrat?

Vypněte hlavní jistič a použijte izolační rukavice. Pomocí multimetru změřte odpor mezi vodiči; nulový odpor signalizuje přítomnost zkratu.

Otázka: Jaké přístroje jsou nejvhodnější pro lokalizaci zkratu ve zdi?

Pro krátké úseky do 3 metrů postačuje multimetr, zatímco přesné určení vzdálenosti zkratu umožní megaohmmetr a časosběrná reflektometrie (TDR).

Otázka: Jak postupovat při měření odporu v elektroinstalaci ve zdi?

Odpojte napájení a změřte odpor mezi vodiči. Zdravý kabel vykazuje vysoký odpor, zatímco zkrat se projeví nulovým nebo velmi nízkým odporem.

Otázka: Co je to časosběrná reflektometrie (TDR) a jak pomáhá při hledání zkratu?

TDR vysílá impulz do kabelu a měří dobu odrazu signálu od místa zkratu. Podle rychlosti šíření signálu vypočítá vzdálenost zkratu v metrech.

Otázka: Jaké jsou příznaky zkratu, které lze vidět při vizuální kontrole?

Pozorujte spáleniny, roztavenou izolaci, žluté zabarvení a zápach spáleniny u zásuvek nebo kabelů.

Otázka: Jak odstranit zkrat v elektroinstalaci bez bourání zdi?

Vyměňte poškozený kabel a poškozené zásuvky, spoje izolujte elektroizolační páskou nebo smršťovací bužírkou, nikoli pouze lepící páskou.

Otázka: Jak často je potřeba kontrolovat elektroinstalaci kvůli prevenci zkratů?

Doporučuje se provádět revize elektroinstalace alespoň jednou za rok, aby se předešlo vzniku zkratů a dalším poškozením.

Otázka: Jak postupovat při odpojování částí obvodu pro hledání zkratu?

Postupně odpojujte jednotlivé spotřebiče za vypnutého jističe, zapínejte jistič a sledujte, kdy zkrat přestane. Tak lokalizujete postižený úsek.

Otázka: Jaké jsou specifické metody pro hledání zkratu ve vícežilových kabelech?

Oddělte jednotlivé žíly, měřte jejich odpor zvlášť a použijte speciální testery určené na kroucené dvoulinky.

Otázka: Jak správně izolovat spoje po opravě zkratu?

Použijte elektroizolační pásku nebo smršťovací bužírky a zajistěte spoj tak, aby nedošlo k dalšímu poškození nebo vlhkosti.

Otázka: Jak zjistit cestu elektřiny ve zdi při hledání zkratu?

Využijte detektory kovů a specializované měřicí přístroje, které umožňují sledovat vedení kabelů bez nutnosti bourání zdi.

Otázka: Jaké jsou nejčastější příčiny vzniku zkratu v elektroinstalaci ve zdi?

K nejčastějším patří mechanické poškození izolace, vlhkost, stárnutí kabelů, špatné spoje a přetížení elektrické sítě.

Otázka: Jaké bezpečnostní pomůcky je nutné používat při hledání a opravě zkratu?

Používejte izolační rukavice, boty a nástroje s izolovanou rukojetí a vždy pracujte s vypnutým napájením.

Otázka: Co dělat, když nelze zkrat najít pomocí základních metod?

Využijte metodu časosběrné reflektometrie (TDR) nebo kontaktujte odborníka, aby se minimalizovalo riziko úrazu a poškození majetku.

Otázka: Jak opravit drážky po elektroinstalaci po odstranění zkratu?

Vyplňte drážky maltou nebo sádrou, nechte zaschnout a případně je přetřete nebo obložte podle potřeby.

Tipy na odhalení a odstranění zkratu v elektroinstalaci ve zdi

Při hledání zkratu postupujte systematicky a používejte vhodné nástroje, jako je multimetr a TDR. Bezpečnost při práci s elektroinstalací je zásadní, proto vždy vypínejte napájení a používejte izolační pomůcky. Častá chyba je spoléhání na vizuální kontrolu bez měření, což může vést k přehlédnutí skrytého zkratu. Tento postup se hodí pro domácí kutily s technickými znalostmi, ale v komplikovaných případech je vhodné vyhledat odborníka.
