Jak správně připojit třífázový elektroměr v rozvaděči
Připojení třífázového elektroměru v elektroměrovém rozvaděči vyžaduje přesné dodržení platných norem a správné zapojení na síť TN-C. Umístění na DIN lištu 35 mm a správné zapojení fází i nulového vodiče zajistí bezpečný a spolehlivý provoz měření. Při nesprávné instalaci hrozí poruchy, proto je třeba postupovat krok za krokem podle osvědčených pravidel.
⭐ Zásadní body
- Třífázový elektroměr je nutné připojit podle správného sledu fází L1, L2, L3 a nulového vodiče.
- Připojovací kabely musí mít minimální průřez 4×10 mm² v síti TN-C, odvod v TN-S může být 5×6 mm².
- Elektroměr se montuje na DIN lištu 35 mm v elektroměrovém rozvaděči.
- Elektroměrový rozvaděč musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3 a být označen CE značkou.
- Přístup k elektroměrovému rozvaděči má pouze oprávněná osoba, vlastní instalaci provádí technik distribuční společnosti.

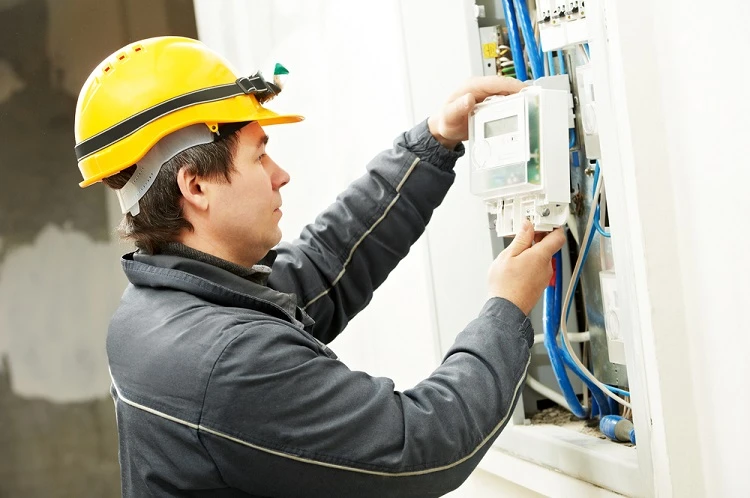

Jak správně připojit třífázový elektroměr v rozvaděči krok za krokem
Příprava a bezpečnost při instalaci
Přístup k elektroměrovému rozváděči má pouze pověřený technik distribuční společnosti nebo osoba s uděleným oprávněním. Před započetím prací vždy vypněte hlavní jistič před elektroměrem a použijte izolační rukavice a ochranné brýle jako základní ochranné pomůcky. Instalace musí probíhat v souladu s normami ČSN-EN 61439-1 a ČSN-EN 61439-3, aby byla zajištěna bezpečnost elektroinstalace a ochrana osob. Elektroměrový rozváděč musí být pevně a bezpečně ukotven na stěně s minimální tloušťkou 100 mm, aby splnil mechanickou stabilitu.
Zapojení vodičů a pořadí fází
Použijte kabel s minimálním průřezem 4×10 mm² pro přívod v síti TN-C, který zajistí bezpečný přenos proudu až do 40 A. Připojte fáze v přesném pořadí L1, L2, L3 na označené svorky elektroměru, vždy podle schématu zapojení, které je součástí rozváděče. Nulový vodič (N) připojte na vyhrazenou svorku, přičemž rozdělení vodiče PEN na samostatné N a PE se provádí až v podružném rozváděči. Při zapojení dbejte na správné označení vodičů, aby byly jasně identifikovatelné a odpovídaly normě. Jistič před elektroměrem musí být dimenzován na proud odpovídající přívodnímu kabelu a síti TN-C, obvykle 40 A.
Montáž elektroměru na DIN lištu
Třífázový elektroměr upevněte na standardní DIN lištu 35 mm, která je součástí elektroměrového rozváděče. Elektroměr musí být pevně zachycen, aby se zabránilo vibracím a uvolnění během provozu. Stabilní montáž usnadní pozdější kontrolu a údržbu. Na dveře rozváděče umístěte nesmazatelnou výstražnou značku „Pozor elektrické zařízení“ podle platných předpisů.
- Vypněte hlavní jistič – zajistěte úplné odpojení napájení
- Připravte kabel 4×10 mm² – odizolujte vodiče na 12-15 mm délky
- Připojte fáze L1, L2, L3 – dodržujte přesné pořadí podle schématu
- Zapojte nulový vodič (N) – ověřte pevný a správný kontakt
- Namontujte elektroměr na DIN lištu 35 mm – pevné a stabilní uchycení
- Zapněte jistič před elektroměrem – proveďte kontrolu funkčnosti a správnosti měření
Tip: Častou chybou je nesprávné pořadí fází, které způsobuje chybný odečet spotřeby a může poškodit elektroměr. Pro správnou funkci je nezbytné použít kabel 4×10 mm², který odpovídá požadavkům na proudové zatížení v síti TN-C. Tento návod platí pro standardní domovní elektroměrové rozváděče, nikoli pro průmyslové instalace, kde jsou vyžadovány speciální komponenty a vyšší dimenzování.
Normy a požadavky na elektroměrový rozvaděč a jeho umístění
Elektroměrový rozváděč pro třífázový elektroměr musí splňovat přísné normy a legislativní požadavky, které zaručují bezpečnost a funkčnost celého systému. Dodržení těchto pravidel je nezbytné pro správné zapojení, provoz a revizi zařízení.
Normy a legislativní požadavky pro elektroměrové rozvaděče
Elektroměrový rozváděč musí odpovídat normám ČSN-EN 61439-1 a ČSN-EN 61439-3, které stanovují technické požadavky na konstrukci a bezpečnost. Zařízení musí být označeno značkou CE potvrzující shodu s evropskými směrnicemi. Dokumentace k rozváděči obsahuje schéma zapojení třífázového elektroměru, technické listy a potvrzení o shodě výrobku. Umístění elektroměrového rozváděče se řídí typem objektu – obvykle na veřejně přístupném místě, například na fasádě domu nebo v lokální technické místnosti s přístupem odběratele i distributora. Pro připojení se často používá kabel 4×10 mm2 a jistič před elektroměrem musí být řádně dimenzován.
Jak musí být umístěna ovládací zařízení na rozváděči?
Ovládací zařízení elektroměrového rozvaděče musí být umístěna tak, aby umožňovala bezpečný a snadný přístup. Podle ČSN norem je doporučená výška instalace mezi 1,4 a 1,8 metru nad podlahou. Je nutné se vyhnout umístění v prostorách s vysokou vlhkostí nebo rizikem mechanického poškození. Takové umístění zajišťuje bezpečnost manipulace s ovládacími prvky a zároveň splňuje pravidla pro zapojení třífázového elektroměru v rozvaděči podle ČEZ. Pro montáž se využívá standardní DIN lišta 35 mm, která umožňuje pevné uchycení jističů a dalších komponent.
Dimenzování a připojení vodičů v třífázovém elektroměrovém rozvaděči
Pro správné třífázový elektroměr zapojení je klíčové dodržet minimální průřezy kabelů podle typu sítě. V síti TN-C se používá kabel 4×10 mm², který zahrnuje vodiče tří fází a společný vodič PEN. Naopak v síti TN-S je nezbytný kabel 5×6 mm² s oddělenými vodiči pro fáze, nulový vodič a ochranný vodič. Vodič PEN se rozděluje v podružném rozváděči na nulový a ochranný vodič, což zajišťuje bezpečnost elektroinstalace. Před elektroměrem musí být instalován jistič odpovídající dimenzi kabeláže. Kabely se upevňují na DIN lištu 35 mm, která standardizuje montážní prostor v elektroměrovém rozvaděči.
- Kabel 4×10 mm² minimálně pro síť TN-C
- Kabel 5×6 mm² minimálně pro síť TN-S
- Vodič PEN rozdělený v podružném rozváděči
- Jistič před elektroměrem podle dimenze kabelu
Jak správně označit vodiče v elektroměrovém rozvaděči pro třífázový elektroměr
Pro přehlednost a bezpečnost je nutné barevně a číselně označit všechny vodiče podle platných norem. Fáze se označují L1, L2, L3, nulový vodič N a ochranný vodič PE. Takové označení usnadňuje instalaci i následnou kontrolu zapojení.
Kontrola funkčnosti a bezpečnosti po instalaci elektroměru
Po dokončení instalace třífázového elektroměru v elektroměrovém rozvaděči je nezbytné provést důkladnou kontrolu správnosti zapojení a bezpečnosti. Především je nutné ověřit pořadí fází, protože nesprávné pořadí může vést k chybám v měření a provozním problémům. Dále zkontrolujte pevnost spojů, aby nedocházelo k přehřívání nebo uvolnění vodičů, což ohrožuje bezpečnost celé instalace. Správná funkce jističů před elektroměrem zase zajišťuje bezpečnost elektrického obvodu a chrání před přetížením či zkratem.
- Ověření pořadí fází – použijte vhodné měřicí přístroje k potvrzení správného sledu L1, L2, L3 podle schématu zapojení třífázového elektroměru.
- Kontrola pevnosti spojů – pevně utáhněte šrouby na svorkách a zkontrolujte kabel 4×10 mm2 vedený na DIN lištu 35 mm.
- Testování jističů – zkontrolujte funkčnost jističů před elektroměrem, aby správně reagovaly při poruše.
Tip: Bezpečnostní kontrola elektroměrového rozváděče je klíčová pro provoz v síti TN-C. Pro přesnou kontrolu a případnou revizi doporučuji kontaktovat odborníka.
Specifika zapojení v různých typech sítí TN-C, TN-S a TT
Specifika zapojení třífázového elektroměru v sítích TN-C, TN-S a TT ovlivňují výběr vodičů, ochranných prvků a bezpečnostní opatření v elektroměrovém rozvaděči. Pochopení rozdílů v těchto sítích je klíčové pro správnou instalaci a funkčnost měření.
Rozdíly v zapojení vodičů v sítích TN-C, TN-S a TT
V síti TN-C se používá společný vodič PEN, který slouží jako ochranný i nulový vodič, a musí mít minimální průřez 4×10 mm². Tento vodič se rozděluje až v podružném rozváděči na samostatné PE a N vodiče. Síť TN-S má vodiče PEN a PE oddělené již od zdroje, proto se používá kabeláž 5×6 mm². Síť TT využívá samostatný ochranný vodič PE a nezávislé uzemnění, přičemž minimální průřez kabelu je 4×10 mm². Tyto odlišnosti určují, jaké ochranné prvky a postupy instalace se použijí pro bezpečnost elektroinstalace.
| Síť | Vodič PEN | Vodič PE | Minimální průřez kabelu | Ochranné prvky |
|---|---|---|---|---|
| TN-C | Společný | – | 4×10 mm² | Jistič před elektroměrem |
| TN-S | Oddělený | Samostatný | 5×6 mm² | Jistič a proudový chránič |
| TT | – | Samostatný | 4×10 mm² | Ochranné uzemnění, chránič |
Jak zapojit třífázový elektroměr v různých typech sítí?
Při třífázovém elektroměru v síti TN-C je nutné správně připojit společný vodič PEN a tři fáze L1, L2, L3 s kabelem 4×10 mm². V síti TN-S se vodiče PEN a PE zapojují odděleně, proto je potřeba kabel 5×6 mm² a instalace na DIN lištu 35 mm s jističem před elektroměrem. Síť TT vyžaduje správné uzemnění ochranného vodiče PE a použití vhodných ochranných prvků, například proudového chrániče. Správné zapojení v každém typu sítě eliminuje riziko poruch a zajišťuje přesné dálkové odečty elektroměru.
Tipy na zapojení třífázového elektroměru v rozvaděči zahrnují pečlivé označení vodičů a dodržení předpisů pro minimální průřez kabelů podle typu sítě.
Odborná rada: Častou chybou bývá nesprávné rozdělení vodiče PEN v sítích TN-C, což může vést k poruchám ochrany a nebezpečí úrazu elektrickým proudem.
Doporučené jističe a ochranné prvky před a za elektroměrem
Při zapojení třífázového elektroměru v elektroměrovém rozvaděči je klíčové správné dimenzování jističů, které chrání jak samotný elektroměr, tak celý elektrický obvod. Pro domácí instalace se obvykle používá hlavní jistič s hodnotou 16 A před elektroměrem, který zajišťuje bezpečnost a možnost rychlého odpojení při závadě. Ochranné prvky je vhodné montovat na DIN lištu 35 mm pro snadnou instalaci a údržbu.
Tipy na zapojení třífázového elektroměru v rozvaděči
- Umístěte hlavní jistič před elektroměr tak, aby chránil přívodní kabely (například kabel 4×10 mm2) v síti TN-C
- Použijte jistič s odpovídajícím jmenovitým proudem podle dimenzování sítě a spotřeby
- Za elektroměrem instalujte další ochranné prvky, například proudové chrániče pro zvýšení bezpečnosti
- Dodržujte pravidla pro zapojení třífázového elektroměru v rozvaděči podle ČEZ, která zamezí častým chybám, jako je nesprávné pořadí fázových vodičů nebo nevhodné dimenzování jističe
Odborná rada: Častou chybou je poddimenzování jističe před elektroměrem, což může vést k jeho trvalému vypínání nebo poškození instalace.
Integrace třífázových elektroměrů do chytrých domácích systémů
Třífázový elektroměr v elektroměrovém rozvaděči nabízí moderní funkce, které výrazně usnadňují správu spotřeby energie v chytré domácnosti. Impulsní výstup umožňuje přesný dálkový odečet, který probíhá přes LAN nebo WiFi připojení, což eliminuje nutnost manuálního odečtu. Integrace smart elektroměrů do domácích systémů tak zajišťuje nepřetržitý monitoring a optimalizaci spotřeby.
Pro správné třífázové elektroměr zapojení v rozvaděči na DIN lištu 35 mm je klíčové:
- použití správného kabelu 4×10 mm2 pro připojení do sítě TN-C,
- instalace jističe před elektroměrem pro bezpečnost elektroinstalace,
- správné označení vodičů podle fází pro přehlednost a bezpečnost.
Instalace třífázového elektroměru do panelu
Při instalaci třífázového elektroměru do panelu je nutné dbát na pevné uchycení na DIN lištu a správné zapojení vodičů, aby byla zajištěna spolehlivost měření i bezpečnost provozu.
Údržba a servis třífázových elektroměrů včetně výměny baterií
Údržba třífázového elektroměru zahrnuje pravidelnou kontrolu a zejména výměnu baterie u smart elektroměrů, která obvykle vydrží 5 až 10 let. Při údržbě elektroměru je nutné dbát na bezpečnost, vypnout jistič před elektroměrem a zajistit správné upevnění na DIN lištu 35 mm v elektroměrovém rozvaděči. Častou závadou bývá špatný kontakt vodičů, proto doporučuji pravidelnou kontrolu zapojení kabelu 4×10 mm2 a stavu sítí TN-C. Správný postup údržby a výměny baterie je klíčový pro spolehlivý dálkový odečet elektroměru.
- Vypnout jistič před elektroměrem před údržbou
- Pečlivě zkontrolovat upevnění na DIN liště 35 mm
- Zkontrolovat pevnost a označení vodičů v zapojení
- Vyměnit baterii smart elektroměru včas podle výrobce
- Prověřit správnost zapojení v souladu s třífázovým elektroměrem zapojením
Jak správně zapojit elektroměr třífázový krok za krokem
Při údržbě je vhodné zopakovat postup, jak zapojit třífázový elektroměr v rozvaděči, aby byla zajištěna bezpečnost a funkčnost celého systému.
Časté dotazy
Jaký je minimální průřez kabelu pro připojení třífázového elektroměru v síti TN-C?
Minimální průřez kabelu pro připojení v síti TN-C je 4×10 mm².
Kde musí být umístěn elektroměrový rozváděč v rodinném domě?
Elektroměrový rozváděč v rodinném domě musí být umístěn vně objektu na veřejně přístupném, neuzamykatelném místě.
Jaké je správné pořadí zapojení fází u třífázového elektroměru?
Správné pořadí zapojení fází je L1, L2, L3, následované nulovým vodičem.
Jaký hlavní jistič je doporučen pro třífázový elektroměr v domácnosti?
Pro běžné domácí třífázové elektroměry se doporučuje hlavní jistič s hodnotou 16 A.
Jak se dělí vodič PEN v síti TN-S?
V síti TN-S se vodič PEN rozděluje na samostatné vodiče PE a N v podružném rozváděči nebo měřené části.
Kdo má oprávnění přistupovat k elektroměrovému rozváděči?
K elektroměrovému rozváděči má přístup pouze pověřený technik distribuční společnosti nebo osoba s jejím povolením.
Jak lze provádět dálkový odečet třífázových elektroměrů?
Dálkový odečet je možný přes impulsní výstup, LAN nebo WiFi připojení u moderních smart elektroměrů.
Jak často se doporučuje kontrolovat funkčnost třífázového elektroměru?
Funkčnost elektroměru se doporučuje kontrolovat pravidelně podle pokynů výrobce nebo při podezření na závadu.
Co dělat při zjištění nesprávného zapojení elektroměru?
Při nesprávném zapojení je nutné kontaktovat kvalifikovaného elektrikáře nebo technika distribuční společnosti k opravě.
Je možné instalovat třífázový elektroměr svépomocí?
Instalaci elektroměru musí provádět vždy technik distribuční společnosti, svépomocí je instalace zakázaná.
Jaké jsou základní kroky při zapojování třífázového elektroměru v rozváděči?
Začněte připojením fází L1, L2, L3 podle výrobního schématu, poté připojte nulový vodič N a nakonec vodič PEN, pokud je v síti TN-C; dodržujte pořadí kroků přesně podle instalačního manuálu.
Jaké značení vodičů se používá v třífázovém elektroměrovém rozváděči?
Fáze jsou označeny L1, L2, L3, nulový vodič jako N a ochranný vodič PEN nebo PE; správné značení je klíčové pro bezpečnost a správnou funkci zařízení.
