Jak správně zvolit svařovací proud podle elektrody a materiálu
Správný svařovací proud je klíčový pro pevnost a kvalitu svaru, přičemž jeho volba závisí na typu elektrody i tloušťce materiálu. Nesprávné nastavení může vést k typickým chybám, zejména při svařování CO2, jako je propalování nebo nedostatečné penetrování svaru. Naučte se proto, jak přesně nastavit svářečku podle konkrétní elektrody a materiálu, aby výsledný spoj byl spolehlivý a odolný.
💡 Klíčové informace
- Svařovací proud se obvykle počítá jako 35-45 A na 1 mm průměru elektrody.
- Elektroda 2,5 mm vyžaduje proud přibližně 85-115 A, běžně kolem 100 A.
- Pro tenké plechy do 2 mm se doporučuje elektroda 2,0 mm s proudem okolo 80 A.
- Zatěžovatel svářečky ovlivňuje délku nepřetržitého svařování, např. 100 A při 30 % znamená 3 minuty svařování a 7 minut chlazení.
- Různé typy elektrod (bazické, rutilové) vyžadují odlišné polarity a proudy pro optimální svařování.
Jak spočítat správný svařovací proud podle průměru elektrody
Jak vybrat správný svařovací proud podle průměru elektrody je klíčové pro kvalitu svaru. Svařovací proud se určuje podle vzorce 35 až 45 ampér na 1 mm průměru elektrody. To znamená, že průměr elektrody přímo ovlivňuje nastavení proudu, které musí být přesné pro optimální teplotu a stabilitu svaru.
Jak spočítat svařovací proud podle průměru elektrody?
Správný svařovací proud se počítá jako 35-45 ampér na každý milimetr průměru elektrody. Například elektroda o průměru 2,5 mm vyžaduje proud v rozmezí 85 až 115 ampér. Tento rozsah umožňuje správnou teplotu při svařování a minimalizuje chyby vznikající při nesprávném nastavení, například přepálení nebo slabé přilnavosti svaru. Při technice svařování CO2 je důležité dodržet správné nastavení svářečky, aby tlak CO2 a teplota při svařování odpovídaly zvolenému proudu.
| Průměr elektrody (mm) | Doporučený svařovací proud (A) |
|---|---|
| 1,6 | 56-72 |
| 2,0 | 70-90 |
| 2,5 | 85-115 |
| 3,2 | 112-144 |
Kolik ampér nastavit na 2,5 mm elektrodu?
Pro elektrody o průměru 2,5 mm se doporučuje nastavit svařovací proud mezi 85 a 115 ampér. Tento proud zabezpečí správnou teplotu svaru a zabrání častým chybám, jako je přepálení materiálu nebo nedostatečné roztavení spoje. Správné nastavení proudu zároveň pomáhá udržet stabilní oblouk a minimalizuje vznik strusky, což je klíčové například při CO2 svařování.
Tip: Nesprávné nastavení proudu je častou chybou u začátečníků, která vede k vadám svaru a zvýšeným nákladům na opravy.
Jaká elektroda je vhodná pro různé tloušťky materiálů
Průměr elektrody úzce souvisí s tloušťkou materiálu, který budete svařovat. Správný výběr elektrody zajistí dostatečný přenos tepla a stabilní svařovací proud, což je klíčové pro kvalitní svar bez vad. Příliš tenká elektroda na silný plech nedokáže přenést dostatečný proud, zatímco příliš silná elektroda na tenký materiál může způsobit propálení. Proto je důležité zvolit elektrodu odpovídající právě tloušťce plechu.
Jak zvolit proud pro svařování podle tloušťky plechu
Obecně platí následující doporučení pro výběr elektrody podle tloušťky materiálu:
- Elektroda 1,6 mm – vhodná pro plechy o tloušťce 1 až 2 mm
- Elektroda 2,0 mm – optimální pro plechy do 2 mm
- Elektroda 2,5 mm – určená pro plechy s tloušťkou 2 až 5 mm
- Elektroda 3,2 mm – vhodná pro silnější plechy nad 5 mm
Tipy jak správně zvolit proud pro svařování elektrodou zahrnují přizpůsobení svařovacího proudu právě zvolenému průměru elektrody a tloušťce materiálu. Správné nastavení svářečky CO2 a kontrola teploty při svařování CO2 pak pomáhají předejít běžným chybám, jako jsou propálení nebo nedostatečný průvar.
Výběr správného svařovacího proudu podle elektrody a tloušťky materiálu je základním předpokladem pro techniku svařování CO2 s kvalitním výsledkem.
Jak ovlivňuje zatěžovatel svářečky volbu proudu
Zatěžovatel svářečky udává, jak dlouho lze svářet nepřetržitě při určitém svařovacím proudu, než je potřeba zařízení nechat vychladnout. Například svářečka s označením 100 A při 30 % znamená, že při proudu 100 ampérů můžete svařovat 3 minuty, poté následuje 7 minut chlazení. Tento poměr výrazně ovlivňuje optimální nastavení svářečky CO2 i u dalších technik.
Při volbě svařovacího proudu podle elektrody i tloušťky materiálu je nezbytné sledovat zatěžovatel, aby nedošlo k přehřátí svářečky a zkrácení její životnosti. Nesprávné nastavení proudu může vést k častým chybám při svařování CO2, jako jsou přehřátí nebo nerovnoměrné svarové spoje. Proto je návod na správné nastavení svařovacího proudu vždy spojen s respektem k hodnotám zatěžovatele.
Tip: Při práci s bazickou i rutilovou elektrodou volte proud tak, aby odpovídal zatěžovateli, a vždy dodržujte doporučené doby svařování a chlazení pro konkrétní techniku svařování CO2 a materiál.
Rozdíly v nastavení proudu pro bazické a rutilové elektrody
Správné nastavení svařovacího proudu a polarity závisí především na typu použité elektrody. Bazické a rutilové elektrody mají odlišné požadavky, které ovlivňují kvalitu svaru i techniku svařování. V této sekci vysvětlím základní rozdíly a konkrétní doporučení, jak správně nastavit proud podle typu elektrody.
Jaký je rozdíl mezi bazickou a rutilovou elektrodou?
Bazická elektroda, například E7018, se používá s polaritou DC+ (kladný pól na drátu), což zajišťuje hlubší prostup a pevnější svar. Tento typ elektrody je vhodný pro svařování oceli pod ochrannou atmosférou CO2, kdy se díky správnému nastavení svařovacího proudu a teploty dosahuje kvalitních svarů s vysokou pevností. Rutilová elektroda, například E6013, vyžaduje polaritu DC- nebo střídavý proud AC, což usnadňuje zapálení oblouku a vytváří hladší vzhled svaru. Rutilové elektrody mají nižší požadavky na přípravu materiálu a lepší toleranci k nečistotám, ale svar je méně pevný než u bazických elektrod. Rozdíl v proudu při svařování bazickou a rutilovou elektrodou je zásadní pro správnou techniku svařování CO2.
Jak nastavit proud pro bazické a rutilové elektrody podle průměru?
Svařovací proud je třeba volit podle průměru elektrody a jejího typu. U bazické elektrody o průměru 2,5 mm se doporučuje proud mezi 85 a 115 ampéry s polaritou DC+. Pro rutilovou elektrodu stejného průměru je vhodný proud přibližně 70 až 100 ampérů, přičemž lze použít DC- nebo AC polaritu pro lepší stabilitu oblouku. Nastavení svářečky CO2 musí odpovídat těmto hodnotám, aby se předešlo chybám při svařování CO2, jako jsou propálení nebo nedostatečné propojení svaru. Správné nastavení proudu podle elektrody zohlední také tloušťku materiálu, což je klíčové pro dosažení optimální teploty při svařování CO2.
| Typ elektrody | Průměr elektrody | Doporučený proud (A) | Polarity |
|---|---|---|---|
| Bazická (E7018) | 2,5 mm | 85-115 | DC+ |
| Rutilová (E6013) | 2,5 mm | 70-100 | DC- nebo AC |
| Bazická (E7018) | 3,2 mm | 110-150 | DC+ |
Tip: Častou chybou je nastavení příliš vysokého proudu u bazických elektrod, což může vést k propálení materiálu a snížení kvality svaru. Pro koho se to hodí: Bazické elektrody jsou ideální pro pevné a náročné konstrukce, zatímco rutilové elektrody se hodí pro méně náročné svařování s lepší vizuální kvalitou svaru.

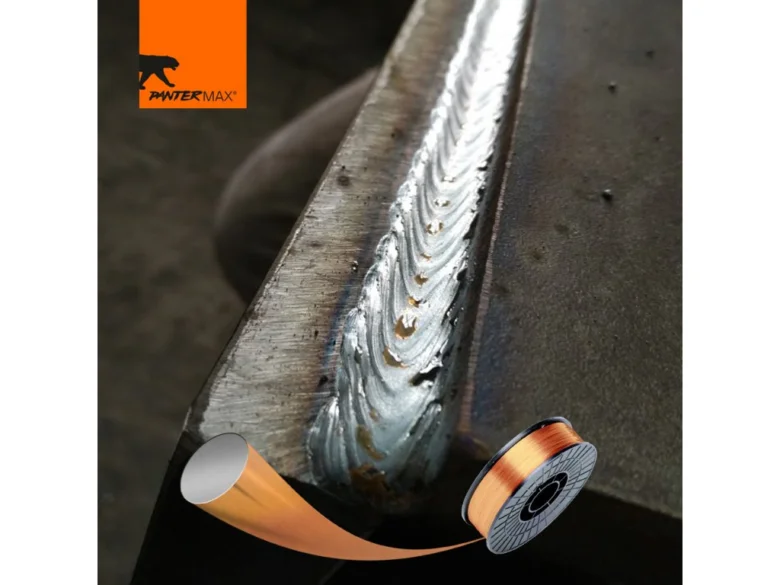

Jak nastavit proud při MIG-MAG svařování podle drátu a plynu
Pro správné nastavení svařovacího proudu při MIG-MAG svařování je klíčové zohlednit průměr drátu a rychlost jeho podávání. Také průtok ochranného plynu ovlivňuje stabilitu svařovacího oblouku a kvalitu svaru. Níže najdete doporučení, jak správně zvolit proud podle těchto parametrů.
Doporučené proudy podle průměru drátu
Pro drát o průměru 0,8 mm se obvykle nastavuje svařovací proud v rozmezí 90-130 A, u 1,0 mm to bývá 110-150 A a pro 1,2 mm drát se doporučuje 130-180 A. Tento proud odpovídá optimální rychlosti podávání drátu, která zajistí stabilní oblouk a dostatečné pronikání svaru. Nesprávné nastavení proudu může vést k poruchám svaru či přehřátí materiálu.
Vliv plynu a průtoku na kvalitu svaru
Průtok ochranného plynu při MIG-MAG svařování by měl být nastaven na 10-15 l/min, což podporuje stabilitu oblouku a zabraňuje oxidaci svarové lázně. U svařování v CO2 je důležité správné nastavení průtoku a proudu, protože příliš vysoký tlak plynu nebo nevhodný proud může způsobit chyby při svařování CO2, jako jsou pory a špatné přilnutí svaru. Optimální technika svařování CO2 zahrnuje pečlivé nastavení těchto parametrů v souvislosti s tloušťkou materiálu a typem elektrody.
Pokročilé možnosti nastavení proudu u moderních invertorových svářeček
Moderní invertorová svářečka umožňuje pokročilé nastavení proudu, které výrazně zjednodušuje práci a zlepšuje kvalitu svaru. Synergické programy automaticky přizpůsobují svařovací proud tloušťce materiálu a typu elektrody, což usnadňuje výběr správného proudu i méně zkušeným svářečům. Pulzní režimy regulují proud v cyklech, čímž snižují tepelný vstup do materiálu a omezují deformace, což je výhodné zejména u tenkých plechů nebo při svařování CO2. Funkce Hot Start pomáhá při zapalování oblouku zvýšením krátkodobého proudu, čímž zabraňuje přilepení elektrody.
Návod na správné nastavení svařovacího proudu
Nastavení proudu podle elektrody a materiálu vyžaduje přizpůsobení ampéráže tak, aby odpovídala tloušťce materiálu a typu elektrody – například pro rutilovou elektrodu se obvykle používá nižší proud než pro bazickou. Při nesprávném nastavení proudu vznikají chyby při svařování CO2, jako jsou propálení materiálu nebo nedostatečná penetrace svaru, proto je vhodné využít synergické programy a pulzní režimy pro optimální techniku svařování CO2.
Časté dotazy k výběru správného proudu pro svařování
Návod na správné nastavení svařovacího proudu
Otázka: Kolik ampérů pro svařování elektrodou 2,5 mm?
Doporučený svařovací proud je 85-115 A, typicky kolem 100 A podle zatěžovatele svářečky a tloušťky materiálu.
Otázka: Jak spočítat správný svařovací proud podle elektrody?
Použijte pravidlo 35-45 A na 1 mm průměru elektrody, například 3 mm elektroda vyžaduje 105-135 A.
Otázka: Jaký je rozdíl v proudu při svařování bazickou a rutilovou elektrodou?
Bazické elektrody vyžadují proud 80-120 A s polaritou DC+, rutilové 60-90 A s polaritou DC- nebo AC.
Otázka: Jak nastavit svářečku pro CO2 svařování?
Nastavte proud v rozmezí 90-180 A podle průměru drátu, průtok CO2 by měl být 10-15 l/min pro stabilní oblouk.
Otázka: Jaké chyby vznikají při nesprávném nastavení proudu při svařování?
Nízký proud vede k lepení elektrody a slabému průvaru, vysoký proud způsobuje rozstřik a deformace svaru.
Otázka: Jak nastavit proud při MIG svařování podle průměru drátu?
Pro drát 0,8 mm použijte 90-130 A, pro 1,0 mm 110-150 A, pro 1,2 mm 130-180 A.
Otázka: Jak ovlivňuje teplota při svařování CO2 nastavení proudu?
Vyšší teplota vyžaduje nižší proud, aby se zabránilo přehřátí a deformaci svaru.
Otázka: Jak nastavit proud při svařování nad hlavou?
Snížte proud o 10-15 % oproti standardní hodnotě pro lepší kontrolu a bezpečnost.
Otázka: Jaká je správná délka oblouku při svařování elektrodou?
Délka oblouku by měla být 2-5 mm, u bazických elektrod cca 0,5 násobek průměru elektrody.
Otázka: Jaký proud je ideální pro elektrody 1,6 mm?
Pro elektrody 1,6 mm se doporučuje proud 56-72 A vhodný pro tenké materiály tloušťky 1-2 mm.
Otázka: Jak nastavit svařovací proud podle tloušťky materiálu?
Pro materiály do 3 mm volte proud nižší, nad 5 mm zvyšujte proud podle průměru elektrody či drátu.
Otázka: Jak ovlivňuje polarita výslednou kvalitu svaru?
Správná polarita zajišťuje stabilní oblouk a dobrý průvar; DC+ se hodí pro bazické elektrody, DC- pro rutilové.
Otázka: Co znamená zatěžovatel svářečky?
Udává procento času svařování během 10 minut, například 30 % znamená 3 minuty práce, pak 7 minut chlazení.
Otázka: Jaké jsou chyby při svařování CO2?
Nejčastější jsou nesprávné nastavení proudu, příliš vysoký tlak CO2 a nevhodná technika svařování CO2.
Otázka: Jaký proud nastavit pro elektrody větší než 4 mm?
Použijte proud 140-180 A a více podle materiálu a pozice svařování.
Otázka: Jak správně vést elektrodu?
Držte pod úhlem 30-60° a pohybujte plynule mírným kmitáním, aby svar byl rovnoměrný.
Otázka: Jaké výhody má pulzní režim u invertorových svářeček?
Umožňuje lepší kontrolu tepla, snižuje rozstřik a zlepšuje mechanické vlastnosti svaru.
Otázka: Jak ovlivňuje proud mikrostrukturu svaru?
Vyšší proud zvyšuje teplotu svaru, což mění mikrostrukturu a může ovlivnit pevnost a tvrdost.
Otázka: Pro koho je vhodné detailní nastavení svařovacího proudu?
Pro profesionály a náročné svářeče, kde je kritická kvalita svaru; pro hobby použití stačí základní doporučení.
Otázka: Pro koho není nutné složité nastavování proudu?
Pro příležitostné svařování tenkých materiálů, kde lze použít standardní nastavení podle průměru elektrody.
Tip: Správné nastavení svářečky CO2 výrazně ovlivňuje kvalitu svaru i životnost elektrody. Proto věnujte pozornost přesnému nastavení proudu, tlaku plynu i technice svařování.
Pro podrobnější rady a optimální nastavení doporučuji využít návod na správné nastavení svařovacího proudu, který pomůže předejít častým chybám při svařování.
