Jak správně zapojit zásuvku v manuální elektroinstalaci

Správné zapojení zásuvky vyžaduje precizní dodržení barevného značení vodičů a pevné dotažení všech šroubových spojů v elektroinstalaci. Před zahájením práce vždy vypněte příslušný jistič a ověřte stav napětí zkoušečkou, abyste předešli úrazu elektrickým proudem. Následující postup vám pomůže provést montáž zásuvky v souladu s platnými bezpečnostními normami.

Jak správně připojit vodiče zásuvky podle barev a označení

Při zapojení zásuvky v manuální elektrické instalaci vždy připojte ochranný vodič na středový kolík, fázový vodič na levou zdířku a nulový vodič na pravou zdířku při pohledu zepředu. Dodržení tohoto schématu je základní bezpečnostní opatření při zapojení zásuvky, které chrání vás i připojené spotřebiče před úrazem elektrickým proudem. Správné upevnění vodičů zajišťuje dlouhodobou stabilitu spoje a zamezuje vzniku přechodových odporů.

Jak správně identifikovat vodiče podle barev

Správná identifikace vodičů podle barevného označení je naprosto klíčová pro to, jak správně zapojit elektrickou zásuvku v manuální instalaci. Standardní barevné značení vodičů v moderních sítích typu TN-S určuje:

• Fázový vodič (L) – hnědá nebo černá izolace, přivádí napětí.
• Nulový vodič (N) – modrá izolace, uzavírá elektrický obvod.
• Ochranný vodič (PE) – žlutozelená izolace, zajišťuje bezpečnostní funkci.

Před zahájením práce vždy ověřte stav sítě, neboť ve starších rozvodech typu TN-C se můžete setkat se sdruženým vodičem PEN. Častá chyba: záměna modrého vodiče za fázový, což vede k životu nebezpečnému napětí na kolíku zásuvky. U instalací provedených před rokem 1996 je nutné ověřit, zda revizní technik nevyžaduje zachování specifického zapojení kombinovaného vodiče.

Správné připojení vodičů k zásuvce

Jak má být zapojená zásuvka podle bezpečnostních pravidel? Fázový vodič (L) musí být pevně připojen do levé zdířky, zatímco nulový vodič (N) patří do pravé zdířky. Ochranný vodič (PE) se připojuje výhradně na středový kolík zásuvky, který je spojen s kovovým rámečkem nebo zemnicím kontaktem.

Odborná rada: Při montáži zásuvky krok za krokem dbejte na to, aby odizolování vodičů zásuvky odpovídalo hloubce svorky, obvykle 8 až 10 milimetrů. Vodič nesmí vyčnívat ven z kontaktu, kde by mohl způsobit nechtěný zkrat. Tato instalace je vhodná pro běžné domácí spotřebiče, nikoliv však pro úpravy typu jak zapojit zásuvku z 380 V na 220 V, které vyžadují odborný zásah a revizi.

Jak připevnit vodiče, aby bylo zajištěno bezpečné spojení

Upevnění vodičů pod šrouby musí být provedeno takovou silou, aby při lehkém tahu nevypadly. Volný spoj je nejčastější příčinou přehřívání, následného tavení plastových částí a vzniku požáru.

• Vodiče se nesmí vzájemně dotýkat kovovými částmi mimo svorky.
• Izolace vodiče nesmí být skřípnutá pod svorkou, pouze čistý měděný drát.
• Každý vodič musí být v kontaktu pevně fixován šroubem.

Na co si dát pozor: po dotažení všech kontaktů proveďte vizuální kontrolu funkčnosti zásuvky a ujistěte se, že žádný z vodičů není mechanicky namáhán. Pokud instalujete venkovní zásuvku, dbejte na správné dotažení průchodek pro zachování stupně krytí IP. Vždy se vyhněte použití hliníkových vodičů v kombinaci s moderními bezšroubovými zásuvkami, pokud k tomu nejsou výslovně určeny výrobcem. Tato instalace se hodí pro běžné uživatele provádějící údržbu, ale není vhodná pro osoby bez základní znalosti elektrických sítí.

Bezpečnostní opatření před zapojením zásuvky v manuální instalaci

Při jakékoliv manipulaci s elektroinstalací zásuvky je naprostou prioritou zajištění bezpečnosti. Před zahájením prací musíte vždy vypnout hlavní jistič v rozvaděči, abyste přerušili přívod proudu do daného okruhu. Pouhé vypnutí světelného vypínače nestačí, neboť okruhy bývají jištěny samostatně. Následně je nezbytné ověřit absenci napětí pomocí certifikované zkoušečky napětí na všech vodičích v krabici. Toto ověření je klíčové, protože i v manuální elektrické instalaci může dojít k záměně fází nebo špatnému značení vodičů.

Pro maximální ochranu při práci dodržujte tato bezpečnostní opatření:

• Vždy používejte izolační rukavice určené pro práci s nízkým napětím do 1000 V.
• Pro práci zvolte nářadí s certifikovanou izolovanou rukojetí, která splňuje normu pro práci pod napětím.
• K odstranění izolace vodičů zásuvky využijte přesné odizolovací kleště, které nepoškodí měděné jádro kabelu a zajistí čistý řez.
• Před připojením ověřte typ elektrické sítě (TN-C, TN-S nebo TT), což určí správné zapojení ochranného vodiče PE a nulového vodiče N.

Odborná rada: Častou chybou je spoléhání na barvu izolace vodičů bez ověření zkoušečkou. V historických rozvodech typu TN-C nemusí barvy vždy odpovídat současným normám platným po roce 1996. Pokud si nejste jisti, jak správně zapojit elektrickou zásuvku v manuální instalaci, přerušte práci a přizvěte kvalifikovaného elektrotechnika. Pamatujte, že amatérská montáž zásuvky krok za krokem bez ověření stavu sítě představuje riziko úrazu elektrickým proudem nebo vzniku požáru. Tato příprava se hodí pro každého kutila, který plánuje výměnu zásuvky, ale není vhodná pro osoby bez základní znalosti elektrických obvodů a práce s měřicí technikou.

Na co si dát pozor: Při zapojování vodičů L (fáze), N (nulový) a PE (ochranný) do kontaktů zásuvky dbejte na to, aby měděné jádro nebylo poškozeno nadměrným utažením šroubů. Nedostatečné dotažení kontaktů vede k přechodovému odporu, následnému zahřívání vodičů a riziku roztavení plastového krytu zásuvky. Vždy zajistěte, aby žádný volný drátek nevyčníval mimo svorku a nedošlo ke zkratu mezi fází a ochranným kolíkem.

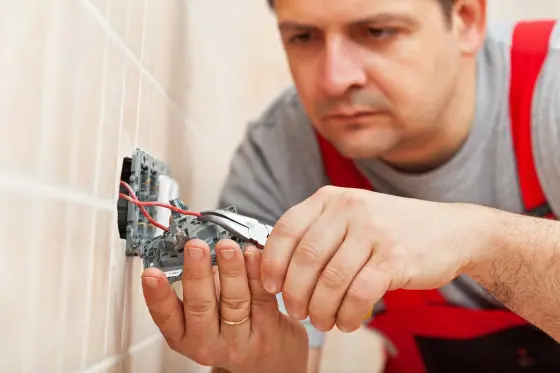

Krok za krokem: montáž a upevnění zásuvky do montážní krabice

Samotná montáž zásuvky krok za krokem začíná přípravou kabeláže v montážní krabici. Před finálním upevněním se ujistěte, že odizolování vodičů zásuvky odpovídá délce kontaktů a měděné jádro není zbytečně obnažené. V rámci bezpečnostní opatření při zapojení zásuvky vždy kontrolujte, zda máte správně identifikované vodiče L (fáze), N (nulový) a PE (ochranný), což je klíčové pro typy elektrických sítí TN-S či TN-C. Častá chyba při zapojení zásuvky spočívá v přiskřípnutí izolace vodiče pod šroub svorky, což vede k přehřívání spoje.

1. Uložení vodičů – opatrně poskládejte přebytečnou délku vodičů do montážní krabice tak, aby nezabíraly prostor pro strojek zásuvky.
2. Usazení strojku – vložte tělo zásuvky do krabice a vyrovnejte jej do vodorovné polohy pomocí vodováhy.
3. Fixace šrouby – zajistěte strojek pomocí dvou šroubů o délce 20 až 25 mm, které pevně ukotví zásuvku do montážních otvorů krabice.
4. Nasazení krytu – přiložte rámeček zásuvky a jemným tlakem jej zatlačte, dokud slyšitelně nezaskočí do aretačních úchytů.

Tento návod na zapojení zásuvky vyžaduje pečlivost při vyrovnání, aby zásuvka lícovala se stěnou. Tato instalace se hodí pro běžné zásuvkové okruhy, nikoliv však pro úpravy typu jak zapojit zásuvku z 380 V na 220 V správně, což vyžaduje komplexní zásah do rozvaděče. Pokud instalujete kombinované prvky, postupujte podle dokumentace pro jak správně zapojit zásuvku s vypínačem krok za krokem.

Kontrola a testování funkčnosti zásuvky po zapojení

Po dokončení mechanické montáže a dotažení všech šroubových spojů následuje finální kontrola funkčnosti zásuvky. Před zapnutím napájení v rozvaděči se ujistěte, že kryt zásuvky pevně sedí a uvnitř instalační krabice nezůstaly zbytky izolace nebo vyčnívající měděné drátky, které by mohly způsobit zkrat.

Ověření napětí zkoušečkou

Po zapnutí jističe použijte dvoupólovou zkoušečku napětí k ověření správného chodu elektroinstalace zásuvky. Mezi fázovým vodičem L a nulovým vodičem N musí přístroj indikovat standardní napětí 230 V. Následně zkontrolujte přítomnost napětí mezi fází L a ochranným vodičem PE, což potvrdí správnou funkčnost uzemnění. Pokud si nejste jisti, kde je fáze v zásuvce před finálním zapojením, vždy použijte zkoušečku ještě před připojením jakéhokoliv spotřebiče.

Co dělat při vyhození jističe nebo chrániče

Pokud po zapnutí jističe dojde k okamžitému vybavení jističe nebo proudového chrániče, ihned odpojte napájení v celém obvodu. Jde o jasný signál, že v obvodu vznikl přímý zkrat nebo svod proudu.

• Vypněte hlavní jistič a demontujte kryt zásuvky pro vizuální inspekci.
• Zkontrolujte, zda nedošlo k náhodnému kontaktu fázového vodiče L s ochranným vodičem PE nebo kovovým rámečkem.
• Prověřte kvalitu odizolování vodičů zásuvky, zda nedochází ke kontaktu obnažených jader v instalační krabici.
• Hledejte chyby při zapojení zásuvky, zejména záměnu vodičů N a PE, což je kritické zejména v moderních systémech TN-S.

Odborná rada: Častá chyba spočívá v záměně vodiče N a PE v zásuvce, což způsobí, že proudový chránič okamžitě vybaví při prvním zapojení spotřebiče do sítě. Pokud závadu neodhalíte ani po vizuální kontrole, přestaňte s prací a přizvěte kvalifikovaného elektrikáře. Tento postup zapojení zásuvky manuálně vyžaduje maximální preciznost a při jakýchkoliv pochybnostech o bezpečnosti není prostor pro experimenty.

Tip: Tento postup se hodí pro běžné domácí instalace v systémech TN-S, ale nehodí se pro neodborné zásahy do starších sítí typu TN-C, kde chybí samostatný ochranný vodič PE a vyžaduje se specifické propojení nulového můstku.

Doporučené nářadí a materiály pro manuální zapojení zásuvky

Pro bezpečnou montáž zásuvky krok za krokem si připravte kvalitní vybavení, které odpovídá normám pro elektroinstalace zásuvky. Základem jsou odizolovací kleště, které umožňují přesné odizolování vodičů zásuvky bez poškození měděného jádra. K upevnění vodičů do svorek a samotné montáži krytu zásuvky použijte izolovaný šroubovák odpovídající velikosti drážky. Před zahájením práce vždy použijte zkoušečku napětí pro ověření stavu vedení, což patří mezi klíčová bezpečnostní opatření při zapojení zásuvky. Pokud plánujete zapojení zásuvky manuálně, nezapomeňte na izolační rukavice, které vás chrání před nechtěným dotykem pod napětím.

Při přípravě materiálu dbejte na to, aby zvolená zásuvka a použité vodiče odpovídaly typu elektrické sítě (TN-C, TN-S nebo TT) ve vaší budově.

• Odizolovací kleště pro šetrné odstranění izolace.
• VDE izolovaný šroubovák pro bezpečnou manipulaci.
• Dvoupólová zkoušečka napětí pro ověření beznapěťového stavu.
• Izolační rukavice certifikované pro práci na nízkém napětí.

Odborná rada: Častou chybou při zapojení zásuvky na kabel je přílišné odstranění izolace, což zvyšuje riziko zkratu. Vždy odstraňujte pouze nezbytných 10 až 12 milimetrů. Tento postup platí pro běžné instalace i tehdy, pokud hledáte návod na zapojení zásuvky s vypínačem nebo řešíte specifický postup zapojení venkovní zásuvky na zahradě, kde musí materiál splňovat vyšší stupeň krytí IP. Zapojení se hodí pro běžné opravy v domácnosti, ale pro zásahy do rozvaděčů či složitějších systémů doporučuji konzultaci s odborníkem.

Jak správně odizolovat vodiče a jaká je doporučená délka odizolování

Kvalitní odizolování vodičů zásuvky je základním předpokladem pro vytvoření pevného kontaktu a zajištění dlouhodobé bezpečnosti elektroinstalace. Pro standardní bezšroubové i šroubové svorky v zásuvce se doporučuje délka odizolování 10 mm. Tento rozměr zajistí dostatečnou plochu pro přenos proudu, aniž by neizolovaná část měděného jádra zbytečně vyčnívala ze svorky.

Při přípravě kabelu postupujte podle tohoto návodu na zapojení zásuvky:

1. Nastavení kleští – zvolte na odizolovacích kleštích příslušný průměr pro váš typ vodiče, obvykle 1,5 mm nebo 2,5 mm.
2. Odstranění izolace – přiložte kleště na vodič ve vzdálenosti přesně 10 mm od konce a plynulým pohybem stáhněte plastový obal.
3. Kontrola jádra – ověřte, že odizolování vodičů zásuvky nepoškodilo měděný drát, který nesmí být nařezaný ani zlomený.

Častá chyba při zapojení zásuvky na kabel bez chyb spočívá v příliš hlubokém zářezu do mědi, což vede k následnému prasknutí vodiče vlivem vibrací nebo tepelné roztažnosti. Pokud izolace vodičů vykazuje známky poškození, vodič zkraťte a odizolování opakujte na nepoškozené části. Tento postup je vhodný pro zkušené kutily, zatímco začátečníkům doporučuji při nejistotě konzultaci s odborníkem.

Typy a délky šroubů a montážních krabic pro různé zásuvky

Typy a délky šroubů a montážní krabice pro různé zásuvky

Pevné upevnění zásuvky začíná výběrem správné krabice a spojovacího materiálu. Montážní krabice musí být vždy kompatibilní s typem zásuvky, aby nedocházelo k jejímu vytrhávání ze zdi. Pro standardní elektroinstalace zásuvky se nejčastěji používají šrouby délky 20 až 25 mm, které zajistí dostatečný přítlak strojku ke stěně krabice. Materiál šroubů by měl být odolný proti korozi, zejména pokud provádíte postup zapojení venkovní zásuvky na zahradě, kde hrozí vyšší vlhkost.

Tipy pro stabilní montáž zásuvky

• Používejte zásuvky s kvalitními kovovými úchyty, které lépe odolávají mechanickému namáhání při zasouvání vidlice.
• Před osazením zkontrolujte, zda montážní krabice nevyčnívá ze zdi, což by znemožnilo správné dosednutí krycího rámečku.
• Ujistěte se, že šrouby nejsou příliš dlouhé, aby nedošlo k poškození kabeláže v zadní části krabice.

Odborná rada: Častou chybou je přílišné utažení rozpěrných drápků do měkkého zdiva, což vede k uvolnění zásuvky. Pro maximální pevnost doporučuji využívat krabice se šroubovými úchyty, které zajistí přesnější montáž zásuvky krok za krokem. Správně zvolená hloubka krabice usnadňuje následné odizolování vodičů zásuvky a jejich přehledné uložení. Při práci vždy dbejte na bezpečnostní opatření při zapojení zásuvky a ověřte si, zda váš typ elektrické sítě (TN-C, TN-S či TT) odpovídá zvolenému jištění a zapojení vodičů L, N a PE.

Zapojení zásuvek v různých typech elektrických sítí (TN-C, TN-S, TT)

Při plánování elektroinstalace zásuvky je klíčové identifikovat typ sítě, protože typy elektrických sítí TN-C, TN-S a TT zásadně určují způsob zapojení vodičů L, N a PE. Správné rozlišení těchto systémů je základním bezpečnostním opatřením při zapojení zásuvky a prevencí nebezpečných chyb.

Síť TN-C a kombinovaný vodič PE+N

Starší elektrické sítě TN-C využívají kombinovaný vodič PE+N, který plní funkci pracovního nulového i ochranného vodiče zároveň. V takovém případě se při zapojení zásuvky manuálně provádí tzv. nulování, kdy se ochranný kontakt propojí s tímto společným vodičem. Tento systém je však u nových instalací zakázán, neboť při přerušení vodiče hrozí nebezpečné napětí na neživých částech přístrojů.

Síť TN-S a samostatný ochranný vodič PE

Moderní elektrické sítě TN-S vyžadují striktní oddělení pracovního nulového vodiče N a ochranného vodiče PE. Od roku 1996 je toto řešení standardem, který výrazně zvyšuje bezpečnost a umožňuje bezproblémové fungování proudových chráničů. Při montáži zásuvky krok za krokem vždy zajistěte, aby byl ochranný vodič PE připojen na zemnicí svorku a pracovní vodič N na příslušný kontakt.

Síť TT a ochranný vodič PE

Elektrické sítě TT se vyznačují tím, že ochranný vodič PE není spojen s uzemněným bodem zdroje, ale má vlastní lokální uzemnění. I v tomto systému je samostatný ochranný vodič PE naprosto nezbytný pro správnou funkci ochrany. Pro bezpečný provoz a správné zapojení elektrické zásuvky v manuální instalaci platí:

• Vždy měřte napětí před zahájením prací.
• Dodržujte správné odizolování vodičů zásuvky bez poškození měděného jádra.
• Pozor na časté chyby při zapojení zásuvky, zejména na záměnu vodiče PE a N.
• Pamatujte, že dotaz, jak zapojit zásuvku z 380 V na 220 V správně, vyžaduje úpravu jištění a rozvodu, nikoliv jen jednoduché přepojení.

Odborná rada: Systém TN-S a TT je vhodný pro všechny moderní domácnosti s citlivou elektronikou, zatímco starší TN-C je nevyhovující pro moderní bezpečnostní prvky.

Řešení častých problémů při zapojování zásuvek (špatný kontakt, jiskření)

Špatný kontakt v elektrické zásuvce je primární příčinou jiskření, které může vést k přehřívání svorek a následnému tavení plastových krytů. K tomuto jevu dochází nejčastěji tehdy, když nejsou šrouby v přístroji dostatečně dotaženy, což způsobuje nedokonalý přechodový odpor. Dalším kritickým faktorem je neodborné odizolování vodičů zásuvky, kdy příliš dlouhý odizolovaný konec drátu zvyšuje riziko zkratu. Mezi hlavní chyby, kterých se vyvarovat při zapojování zásuvky, patří také ponechání poškozených vodičů s narušenou měděnou žilou.

Tipy a triky pro správné zapojení zásuvky v domácnosti

• Každý spoj po dotažení šroubů mírným tahem vyzkoušejte, abyste ověřili jeho mechanickou pevnost.
• Vždy dodržujte bezpečnostní opatření při zapojení zásuvky a pracujte výhradně při vypnutém jističi.
• Ujistěte se, že typy elektrických sítí TN-C nebo TN-S odpovídají vaší instalaci, zejména při zapojení ochranného vodiče PE.

Odborná rada: Častou chybou je sevření izolace vodiče pod šroubovou svorku. Tento spoj se po čase vlivem tepelné roztažnosti uvolní, což způsobí obloukové výboje a jiskření. Správná montáž zásuvky krok za krokem vyžaduje, aby se svorka dotýkala čistého kovového jádra vodiče. Pokud při kontrole funkčnosti zásuvky zaznamenáte zápach spáleniny nebo slyšitelné praskání, instalaci ihned odpojte a spoj znovu zkontrolujte. Tato oprava je vhodná pro zkušenější kutily, ale pokud si nejste jisti správným postupem, vždy přizvěte kvalifikovaného elektrikáře.

Časté dotazy k zapojení zásuvek v manuální elektrické instalaci

Otázka: Jak má být zapojená zásuvka podle barev vodičů?

Fázový vodič (hnědý nebo černý) se připojuje na levý kontakt (L), nulový vodič (modrý) na pravý kontakt (N) a ochranný vodič (zeleno-žlutý) na středový kolík (PE).

Otázka: Kde najdu fázi v zásuvce při ručním zapojení?

Fáze je připojena na levý kontakt označený L, vždy kontrolujte před zapojením zkoušečkou napětí.

Otázka: Jak správně odizolovat vodiče pro zásuvku?

Doporučená délka odizolování vodičů zásuvky je 10 mm, vodiče odizolujte opatrně kleštěmi, aby nedošlo k poškození měděného jádra.

Otázka: Jak zapojit zásuvku z 380 V na 220 V?

Při změně napětí se využívá jedna fáze (L) a nulový vodič (N), přičemž ochranný vodič (PE) musí zůstat trvale připojen.

Otázka: Jaké nářadí potřebuji pro manuální zapojení zásuvky?

Potřebujete odizolovací kleště, plochý šroubovák, zkoušečku napětí a doporučuji používat izolační rukavice pro zvýšení bezpečnosti.

Otázka: Jak upevnit zásuvku do montážní krabice?

Použijte šrouby délky 20 až 25 mm, zásuvku upevněte rovně a krycí rámeček nasaďte zatlačením až do slyšitelného zacvaknutí.

Otázka: Jak zjistit, zda je zásuvka správně zapojená?

Po zapnutí jističe ověřte funkčnost zásuvky zkoušečkou napětí; správná instalace nesmí vyhodit jistič ani proudový chránič.

Otázka: Co dělat při vyhození jističe po zapojení zásuvky?

Zkontrolujte správnost zapojení, pevnost kontaktů a případné poškození vodičů, v případě pochybností vyhledejte kvalifikovaného elektrikáře.

Otázka: Je možné zapojit zásuvku pouze ze dvou vodičů?

V moderních instalacích TN-S je použití ochranného vodiče PE povinné, zapojení pouze ze dvou vodičů je přípustné jen u specifických starších sítí TN-C.

Otázka: Jak zapojit venkovní zásuvku bezpečně?

Venkovní zásuvka vyžaduje krytí IP44 a vyšší, použijte gumové těsnění a zajistěte bezpečné zapojení s PE vodičem pro ochranu před vlhkostí.

Otázka: Jaké jsou nejčastější chyby při zapojování zásuvky?

Chyby při zapojení zásuvky zahrnují nedostatečné utažení šroubů, poškození izolace vodičů a záměnu fázového a ochranného vodiče, což je životně nebezpečné.

Otázka: Jaký je význam barevných vodičů v různých zemích?

V ČR platí standard: hnědá nebo černá pro fázi, modrá pro nulák a zeleno-žlutá pro PE; v jiných zemích se standardy instalace mohou lišit.

Otázka: Jak propojit zásuvku s vypínačem v jednoduché instalaci?

Vypínač se zapojuje do fáze před samotnou zásuvku, čímž získáte možnost ovládat přívod proudu do připojeného spotřebiče.

Otázka: Jaké jsou bezpečnostní normy pro zapojení zásuvek?

Montáž zásuvky krok za krokem musí odpovídat normám ČSN, které vyžadují samostatný ochranný vodič a odpovídající jištění elektrické instalace zásuvky.

Otázka: Jak správně zapojit zásuvku s vypínačem krok za krokem?

Nejprve vypněte jistič, připojte vodiče dle barev, upevněte zásuvku do krabice a následně proveďte kontrolu napětí a funkčnosti obvodu.

Odborná rada: Při montáži zásuvky vždy dbejte na to, aby vodiče nebyly v krabici příliš napnuté a měly dostatečnou rezervu pro případnou demontáž. Častá chyba je špatné odizolování vodičů zásuvky, kdy měď vyčnívá ze svorky, což může způsobit zkrat. Tento postup se hodí pro domácí kutily s elektrotechnickou kvalifikací, pro ostatní důrazně doporučuji konzultaci nebo přímou pomoc odborníka.
