Jak správně propojit modrý a hnědý vodič v elektroinstalaci

Správné zapojení hnědého fázového vodiče a modrého nulového vodiče tvoří základní předpoklad pro bezpečnou funkci každého elektrického obvodu ve vaší domácnosti. Dodržení standardizovaného barevného značení vodičů a použití kvalitní izolační svorky eliminuje riziko zkratu či úrazu elektrickým proudem při instalaci.

Jak bezpečně připravit a odizolovat modrý a hnědý vodič před spojením

Pro správné a bezpečné propojení modrého a hnědého vodiče v elektroinstalaci je klíčové přesné odstranění izolačního materiálu v délce přesně 10 mm. Tento postup zajistí spolehlivý kontakt ve Wago svorce nebo lustrové svorkovnici a zabrání zkratu či uvolnění spoje. Dodržení délky odizolování je základním předpokladem pro to, jak správně spojit modrý a hnědý vodič bez rizika poškození měděného jádra.

Při práci vždy respektujte barevné značení vodičů, kde hnědý vodič představuje fázový vodič pod napětím a modrý vodič slouží jako nulový vodič. Návod na propojení modrého a hnědého vodiče vyžaduje pečlivost, aby se zabránilo mechanickému oslabení drátu.

1. Vypnutí elektrického obvodu – před zahájením práce vždy vypněte příslušný jistič a ověřte absenci napětí zkoušečkou.
2. Odizolování konců vodičů – pomocí odizolovače nebo ostrého nože odstraňte 10 mm izolace z hnědého i modrého vodiče.
3. Kontrola měděného jádra – po odizolování se ujistěte, že měděný drát není nařezaný ani jinak mechanicky poškozený.

Odborná rada: Častá chyba při odizolování spočívá v příliš hlubokém zářezu do měděného jádra, což vede k následnému zlomení vodiče pod zátěží. Tento postup přípravy se hodí pro pevnou instalaci v krabicích, zatímco pro slaněné vodiče je nutné použít lisovací dutinky.

Jak správně propojit modrý (nulový) a hnědý (fázový) vodič v domácí elektroinstalaci

Správné zapojení elektrických obvodů vyžaduje striktní dodržování barevného značení, které zajišťuje bezpečnost a přehlednost celé instalace. V českých domácnostech se řídíme normou TNS, která jasně definuje funkci jednotlivých barev vodičů a zajišťuje bezpečné propojení vodičů v obvodu.

Význam barevného značení vodičů

Barevné značení vodičů je klíčovým prvkem elektroinstalace, neboť umožňuje okamžitou identifikaci funkce každého drátu v obvodu. Podle platné normy TNS platí v moderních instalacích následující pravidla:

• Modrý vodič představuje nulový vodič (N), který uzavírá elektrický obvod.
• Hnědý (případně černý či šedý) vodič označuje fázový vodič (L), jenž přivádí elektrický potenciál do spotřebiče.
• Žlutozelený vodič plní funkci ochranného vodiče (PE) a připojuje se na kovovou kostru svítidla.

Správná identifikace těchto vodičů je naprosto zásadní, protože jejich záměna může vést k nefunkčnosti zařízení nebo vážnému ohrožení bezpečnosti. U starších rozvodů, kde barevné značení nemusí být jednotné, je nezbytné vždy použít zkoušečku napětí k přesnému určení funkce každého drátu.

Jak správně propojit modrý a hnědý vodič

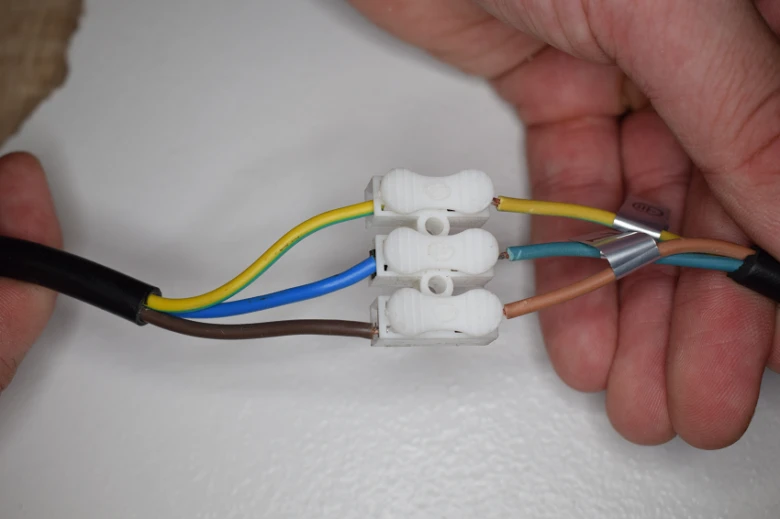

Pokud řešíte, jak správně zapojit modrý a hnědý vodič v elektroinstalaci, musíte zajistit pevný a bezpečný kontakt v odpovídajícím prvku, jako je lustrová svorkovnice nebo Wago svorka. Pro prodloužení či výměnu vodičů svítidel se standardně používají kabely o průřezu 0,75 mm². Odborná rada: Častá chyba spočívá v nedostatečném odizolování vodiče nebo ponechání příliš dlouhého obnaženého konce mimo svorku, což zvyšuje riziko zkratu či úrazu elektrickým proudem.

1. Vypněte hlavní jistič daného okruhu a ověřte stav beznapěťovou zkoušečkou, aby ve svorkách nebylo žádné napětí.
2. Odizolujte konce vodičů v délce přibližně 10 až 12 milimetrů, aby měděné jádro bylo plně zakryto izolačním prvkem svorky.
3. Zasuňte hnědý fázový vodič do svorky označené jako L a modrý nulový vodič do svorky označené jako N.
4. Zatáhněte za vodiče, abyste ověřili, že izolační svorka drží pevně a nedochází k uvolnění drátu.
5. Připojte žlutozelený ochranný vodič na kovovou kostru svítidla, nebo jej v případě absence uzemnění důkladně zaizolujte.

Tento postup je vhodný pro běžné zapojení svítidel v domácnosti, ale pro instalace v mokrých prostorách nebo u kovových konstrukcí bez uzemnění se tomuto postupu vyhněte a zvolte svítidla s dvojitou izolací označená symbolem dvou čtverců. Při jakýchkoliv pochybnostech o správném zapojení vždy konzultujte práci s kvalifikovaným elektrikářem.

Otázka: Proč je nutné u starších rozvodů používat zkoušečku napětí?

U starších dvoudrátových rozvodů nemusí barevné značení odpovídat normě TNS, proto zkoušečka napětí slouží jako jediný spolehlivý nástroj pro identifikaci fázového vodiče. Zamezíte tím riziku, že připojíte fázi na nulový můstek, což by mohlo způsobit probíjení kovových částí svítidla.

Otázka: Jaký je rozdíl mezi lustrovou svorkovnicí a Wago svorkou?

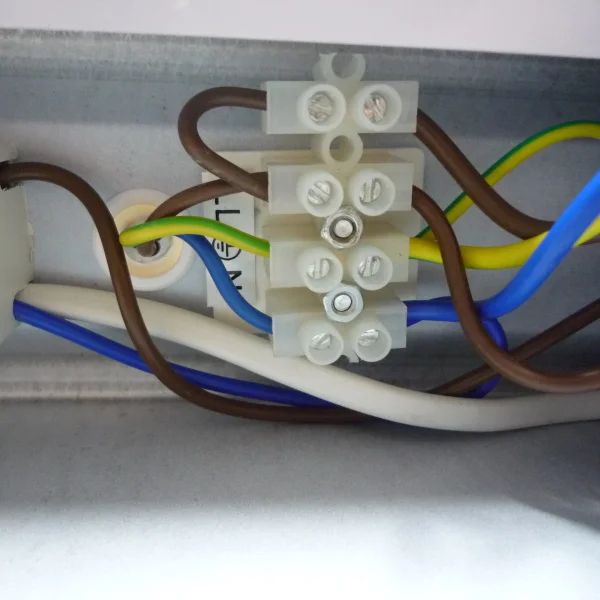

Lustrová svorkovnice, známá jako čokoláda, využívá mosaznou trubičku se šroubky pro mechanické zajištění vodiče. Moderní Wago svorky využívají pružinový mechanismus, který zajišťuje trvalý přítlak na vodič bez nutnosti šroubování, což zrychluje montáž a zvyšuje bezpečnost spoje.

Jaké materiály a spojky použít pro pevné a bezpečné spojení vodičů

Pro bezpečné propojení modrého a hnědého vodiče v elektroinstalaci vždy používejte certifikované spojovací prvky. Mechanicky pevné a elektricky spolehlivé propojení modrého a hnědého vodiče zajistí kvalitní Wago svorka, která eliminuje riziko uvolnění drátu. Pro fixaci vodičů ve svítidlech se tradičně využívá lustrová svorkovnice, často označovaná jako čokoláda. Při opravách nebo prodloužení vodičů svítidel se jako esteticky vhodný a bezpečný prvek používá textilní kabel, nejčastěji v průřezu 2×0,75 mm². Vyhněte se improvizovaným spojům pomocí izolační pásky, které nezaručují trvalý přítlak a hrozí u nich přehřívání.

Při práci respektujte barevné značení vodičů, kde hnědý představuje fázový vodič a modrý nulový vodič. Častou chybou je nedostatečné odizolování vodiče, což vede k přechodovému odporu a následnému tavení izolace. Tento postup je ideální pro běžné opravy v domácnosti, není však vhodný pro instalace v prostředí s vysokou vlhkostí bez odpovídajícího krytí IP. Pro náročnější rozvody vždy doporučuji konzultaci s elektrotechnickou kvalifikací dle platných norem.

Jak zapojit modrý a hnědý vodič u různých typů vypínačů a stmívačů

Správné zapojení modrého a hnědého vodiče v elektroinstalaci vyžaduje striktní dodržování barevného značení vodičů podle normy TNS, které zajišťuje bezpečný provoz světelného okruhu. Před zahájením práce vždy vypněte příslušný jistič a stav beznapěťového stavu ověřte dvoupólovou zkoušečkou napětí. Hnědý (nebo černý) vodič identifikujte jako fázový (L), modrý jako nulový (N) a žlutozelený jako ochranný (PE).

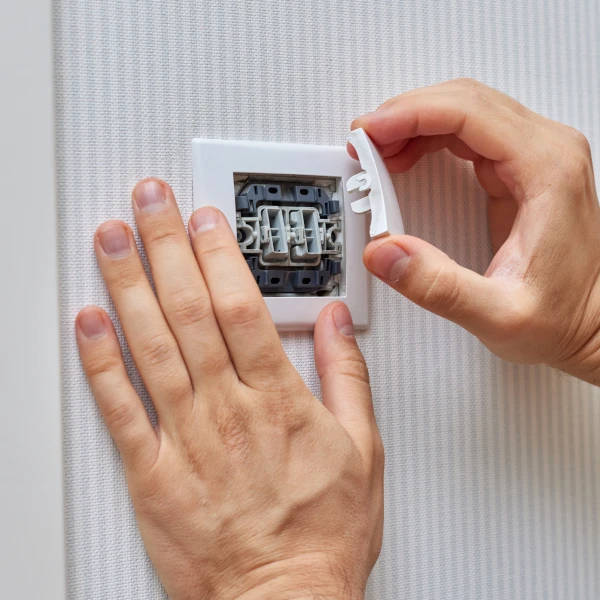

Zapojení modrého a hnědého vodiče u klasických vypínačů

U klasického vypínače přerušujete pouze fázový vodič (L). Hnědý přívodní kabel zapojte do vstupní svorky vypínače (označení L nebo šipka dovnitř) a výstupní fázový vodič veďte přímo ke svítidlu. Modrý nulový vodič (N) se do vypínače nezapojuje; propojte jej přímo v elektroinstalační krabici pomocí Wago svorky nebo lustrové svorkovnice typu čokoláda přímo na nulový kontakt svítidla.

Zapojení u schodišťových vypínačů

Schodišťové zapojení umožňuje ovládat světlo ze dvou míst a vyžaduje přesné vedení fázového vodiče. Fázový vodič (L) přivedete na společný kontakt prvního vypínače (označený L nebo P). Mezi oběma vypínači vedou dva komunikační vodiče, zatímco modrý nulový vodič (N) zůstává průběžný a spojuje se přímo u svítidla.

Odborná rada: Častá chyba při zapojení spočívá v záměně komunikačních vodičů s fázovým vodičem, což vede k nefunkčnosti obvodu nebo trvalému svícení.

Specifika zapojení modrého a hnědého vodiče u stmívačů

Stmívač vyžaduje precizní zapojení, neboť vnitřní elektronika potřebuje pro správnou funkci jasně definovanou fázi. Hnědý vodič připojte na svorku označenou jako L, modrý nulový vodič (N) připojte na svorku N, pokud je stmívačem vyžadován pro napájení vnitřní elektroniky. Vždy zkontrolujte technickou dokumentaci konkrétního přístroje, protože některé modely pracují bez nulového vodiče.

Pro koho se hodí: Stmívače jsou ideální pro regulaci intenzity stmívatelných LED žárovek.

Pro koho se nehodí: Zařízení není vhodné pro běžné zářivky bez stmívatelného předřadníku, u kterých hrozí poškození elektroniky.

Varování: U starších dvoudrátových rozvodů, kde chybí ochranný vodič, používejte výhradně svítidla s dvojitou izolací (označená symbolem dvou čtverců). Vyhněte se instalaci kovových svítidel bez možnosti uzemnění, u kterých hrozí riziko probíjení na kostru. Při jakýchkoliv pochybnostech o správnosti zapojení konzultujte postup s kvalifikovaným elektrikářem.

Jak postupovat při zapojení více svítidel v jednom okruhu

Při zapojení více svítidel v jednom okruhu využijte k propojení rozbočovací krabičku, která výrazně usnadňuje manipulaci s kabely a přehlednost celé elektroinstalace. Postup při spojení modrého a hnědého vodiče vyžaduje důsledné dodržování barevného značení vodičů, kde hnědý představuje fázový vodič a modrý nulový vodič. Pro bezpečné zapojení více světel za sebou doporučuji použít moderní Wago svorky, které zajistí spolehlivý kontakt oproti klasické lustrové svorkovnici. Častou chybou při zapojení modrého a hnědého vodiče je nedostatečné dotažení šroubů nebo záměna polarity, čemuž se vyhnete pečlivou kontrolou všech spojů před uzavřením krabičky. Vždy dbejte na normu ČSN 33 2000-5-51, která definuje požadavky na instalaci elektrických zařízení.

Nejčastější chyby při spojování modrého a hnědého vodiče a jak se jim vyhnout

Pochopení rizik spojených s chybnou instalací je klíčem k bezpečnému domovu. Znalost správného postupu při spojení modrého a hnědého vodiče v elektrickém obvodu eliminuje kritické závady, jako je vznik elektrického oblouku nebo trvalé poškození připojených spotřebičů.

Rizika nesprávného propojení modrého a hnědého vodiče

Záměna funkcí vodičů při nedodržení barevného značení vodičů vede k nebezpečným stavům. Pokud propojíte fázový vodič (L) přímo na nulový vodič (N), okamžitě vzniká zkrat, který může způsobit požár nebo zničit připojené spotřebiče. Průchod elektrického proudu cestou, která není určena k napájení, představuje vysoké riziko úrazu elektrickým proudem pro kohokoliv, kdo se dotkne kovového krytu svítidla nebo jiného zařízení. U starších rozvodů, kde chybí ochranný vodič (PE), může dojít k probíjení na kovovou konstrukci svítidla, což je stav, který vyžaduje okamžité odpojení od zdroje napětí.

Jak se vyhnout chybám při spojování vodičů

Při instalaci vždy důsledně dodržujte schéma zapojení a před zahájením prací vypněte příslušný jistič. Ověření stavu bez napětí proveďte zkoušečkou napětí na všech kontaktech. Častá chyba: nedostatečné dotažení vodiče v lustrové svorkovnici nebo ponechání příliš dlouhého odizolovaného konce, což způsobuje přehřívání spoje a riziko vzniku požáru.

• Používejte moderní Wago svorky pro spolehlivý kontakt, které zajišťují pevné a izolované spojení bez nutnosti šroubování.
• Každá izolační svorka nebo lustrová svorkovnice musí pevně obepínat pouze měděné jádro vodiče, nikoliv jeho plastovou izolaci.
• Provádějte kontrolu vodičů mechanickým zatažením po každém zapojení, abyste ověřili pevnost spoje.
• U starších dvoudrátových rozvodů bez ochranného vodiče používejte výhradně svítidla s dvojitou izolací, která jsou označena symbolem dvou čtverců.

Důsledná bezpečnost elektroinstalace závisí na pečlivosti a dodržování norem. Pokud si nejste jisti identifikací vodičů nebo správným zapojením, vždy konzultujte práci s kvalifikovaným elektrikářem. Tento postup se hodí pro běžné domácí opravy, ale není vhodný pro zásahy do hlavního rozvaděče nebo instalace vyžadující revizní zprávu.
