Jak správně připojit ventilátor v koupelně a na toaletě – návod

Správné zapojení ventilátoru v koupelně a na toaletě zajistí účinný odvod vlhkosti a zabrání vzniku plísní ve vašem interiéru. Instalace vyžaduje dodržení bezpečnostních norem pro práci s elektřinou ve vlhkém prostředí a správné nastavení časového doběhu ventilátoru pro optimální výměnu vzduchu.

Jak vybrat správný ventilátor do koupelny a na toaletu podle výkonu a velikosti místnosti

Správný výběr ventilátoru do koupelny a na toaletu závisí především na objemu vzduchu v místnosti a délce odtahového potrubí. Pro efektivní odvod vlhkosti a pachů musíte zvolit jednotku, která zajistí minimálně 5 až 10 výměn celého objemu vzduchu za hodinu.

Doporučený výkon ventilátoru podle velikosti koupelny

Výkon ventilátoru přímo ovlivňuje účinnost ventilace, proto jej vždy přizpůsobte metrům čtverečním dané místnosti. Pro malé toalety stačí základní modely, zatímco koupelny vyžadují vyšší průtok pro zamezení kondenzace vody na stěnách.

Typy ventilátorů a vhodnost použití

Axiální ventilátor je ideální pro přímé odvětrávání přes stěnu nebo do krátkého potrubí do 3 metrů. Pokud plánujete instalaci do delšího potrubí, zvolte radiální ventilátor, který vytváří vyšší tlak a překoná odpor vzduchu v potrubním systému. Před nákupem vždy zkontrolujte požadované krytí IP ventilátoru, které určuje bezpečnost zařízení v zónách s výskytem vody.

Výběr ventilátoru do velmi malých prostor

Pro instalaci na toaletu do 2 m² hledejte modely s nízkou hlučností, která u kvalitních zařízení nepřesahuje 30 dB. Důležitým parametrem je také spotřeba energie, která se u moderních úsporných jednotek pohybuje kolem 5 až 8 W. Pokud řešíte, jak správně propojit světlo a ventilátor v koupelně, zvažte modely obsahující časový doběh ventilátoru pro automatické odvětrání po odchodu z místnosti.

Odborná rada: Častou chybou je podcenění těsnosti potrubí, což vede k hromadění vlhkosti v konstrukci budovy; vždy proto zajistěte, aby elektrické připojení ventilátoru odpovídalo revizním normám pro vlhké prostory.

Jak správně zapojit ventilátor s časovým doběhem – elektrické schéma a postup

Správné zapojení ventilátoru s časovým doběhem vyžaduje pochopení principu ovládání, kdy ventilátor běží i po vypnutí světla v místnosti. Pro bezpečné elektrické připojení ventilátoru musíte správně identifikovat vodiče ve svorkovnici a dodržet výrobcem stanovený postup instalace.

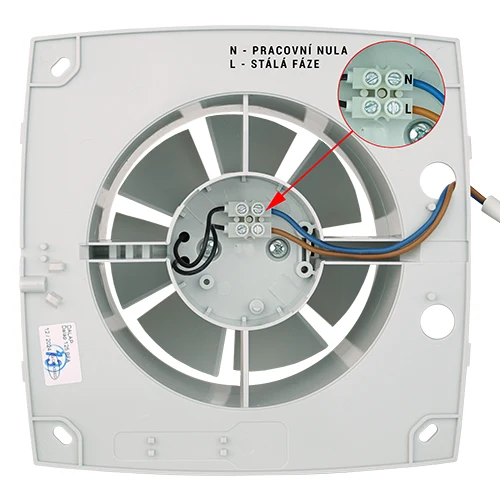

Elektrické označení vodičů a jejich funkce

Standardní elektrické připojení ventilátoru s doběhem využívá třívodičový systém, který se připojuje do svorkovnice označené písmeny L, N a LT. Vodič L představuje stálou fázi (hnědý nebo černý vodič), která zajišťuje napájení elektroniky. Vodič N je nulový pracovní vodič (modrý), zatímco svorka LT slouží jako spínaná fáze od světla. Právě přivedením napětí na svorku LT aktivujete časový doběh ventilátoru, který po zhasnutí světla udrží zařízení v chodu po nastavenou dobu, obvykle v rozsahu 2 až 30 minut.

Bezpečnostní opatření při instalaci

Před zahájením prací na elektroinstalaci je naprosto nezbytné vypnout hlavní jistič daného okruhu a ověřit beznapěťový stav zkoušečkou. Při instalaci do vlhkých prostor vždy kontrolujte krytí IP ventilátoru, které musí odpovídat umístění vzhledem ke zdroji vody.

• Před zahájením montáže zajistěte vypnutí síťového napětí v celém objektu nebo na daném okruhu.
• Používejte pouze kabely s odpovídajícím průřezem, který odpovídá normám pro instalaci v koupelnách.
• Ujistěte se, že svorkovnice je po zapojení pevně dotažena, aby nedošlo k uvolnění vodičů vibracemi.

Tip: Pokud se ventilátor po zapojení nespouští, zkontrolujte, zda máte správně propojené světlo a ventilátor v koupelně tak, aby LT obdrželo impuls 230 V při sepnutí vypínače.

Typické chyby při zapojení ventilátoru

Nejčastější chyby při zapojení ventilátoru v koupelně pramení z prohození fáze a spínaného vodiče, což vede k nefunkčnosti doběhu nebo trvalému běhu zařízení. Pozornost věnujte také nastavení trimru časovače, který bývá z výroby nastaven na minimální hodnotu.

• Záměna svorek L a LT, která způsobí, že ventilátor nereaguje na vypínač.
• Nedostatečná izolace vodičů v blízkosti svorkovnice, což zvyšuje riziko zkratu ve vlhkém prostředí.
• Ponechání příliš dlouhého časového doběhu, který v malých koupelnách zbytečně ochlazuje interiér.

Tento postup je vhodný pro zkušené kutily, pro koho se to nehodí jsou osoby bez elektrotechnické kvalifikace v případě složitějších instalací. Pokud si nejste jisti, vždy vyhledejte pomoc odborníka.

Kde umístit ventilátor v koupelně a na toaletě pro optimální větrání

Efektivní umístění ventilátoru v koupelně přímo ovlivňuje rychlost odvodu vlhkosti a životnost elektrických komponent. Pro dosažení nejlepší ventilace instalujte ventilátor co nejblíže zdroji vlhkosti, avšak mimo přímý dosah stříkající vody.

Zóna 1: Nejvyšší riziko kontaktu s vodou

Tato zóna zahrnuje prostor přímo nad vanou či sprchovým koutem až do výšky 2,25 metru od podlahy. Zde je nutné zvolit ventilátor s krytím IP X5, který odolává tryskající vodě. Instalaci v tomto prostoru zvažte pouze v případě, že jiná technická řešení nejsou možná, neboť údržba ventilátoru je v těchto místech náročnější.

Zóna 2: Střední riziko vlhkosti

Zóna 2 se rozprostírá do vzdálenosti 60 centimetrů od okraje vany či sprchy do výšky 2,25 metru. Pro instalaci zde postačuje krytí IP X4, které chrání zařízení proti stříkající vodě ze všech směrů. Toto umístění ventilátoru v koupelně pro nejlepší ventilaci představuje ideální kompromis mezi bezpečností a výkonem odsávání.

Zóna 3: Nízké riziko vlhkosti

Zóna 3 zahrnuje veškerý prostor mimo zóny 1 a 2, tedy plochu vzdálenou více než 60 centimetrů od vany. Zde není vyžadováno specifické krytí IP ventilátoru, přesto doporučuji zvolit základní ochranu proti stříkající vodě.

• Ventilátor umísťujte vždy co nejvýše pod strop nebo do horní části stěny.
• Vyhněte se instalaci ventilátoru přímo nad topné těleso nebo vstupní dveře.
• Na toaletách instalujte ventilátor ideálně nad toaletní mísu pro rychlý odvod pachů.

Odborná rada: Častá chyba při instalaci spočívá v umístění ventilátoru příliš daleko od zdroje vlhkosti, což snižuje efektivitu výměny vzduchu. Správné elektrické připojení ventilátoru musí vždy odpovídat zvolenému krytí IP a místní normě ČSN pro koupelny.

Jak zapojit ventilátor společně se světlem – možnosti ovládání

Možnosti propojení ventilátoru a osvětlení

Při plánování elektrického připojení ventilátoru máte dvě základní možnosti ovládání. První variantou je zapojení ventilátoru na společný vypínač se světlem, což je oblíbené řešení pro toalety, kde ventilátor běží vždy při rozsvícení. Druhou možností je samostatný spínač, který vám umožní větrat nezávisle na osvětlení koupelny. Pokud vás zajímá, jak správně zapojit ventilátor v koupelně s vyšším komfortem, zvolte model vybavený funkcí časový doběh ventilátoru. Ten zajistí odvětrání vlhkosti i po vašem odchodu z místnosti.

• Společné ovládání se světlem: Jednoduchá instalace, ale ventilátor nelze vypnout při svícení.
• Samostatný vypínač: Maximální kontrola nad odvětráváním, nutnost instalace dvou vypínačů.
• Ventilátor s časovým doběhem: Automatický provoz nastavitelný v rozmezí 2 až 30 minut.

Odborná rada: Častá chyba při instalaci je podcenění krytí IP ventilátoru vzhledem k zónám v koupelně. Ventilátor do koupelny v těsné blízkosti sprchového koutu musí vždy splňovat přísnější normy odolnosti proti stříkající vodě. Pro koho se toto řešení hodí? Ideální je pro menší koupelny a toalety bez oken. Naopak pro velké koupelny doporučuji samostatné ovládání, abyste předešli zbytečnému hluku při delším pobytu v místnosti. Správné zapojení ventilátoru s doběhem vyžaduje přívod stálé fáze, proto si předem ověřte zapojení kabeláže ve vaší elektroinstalační krabici.

Jak správně provést montáž ventilátoru – upevnění a bezpečnostní pravidla

Správná montáž ventilátoru do koupelny vyžaduje přesné dodržení bezpečnostních norem a správné umístění vzhledem ke zdroji vlhkosti. Profesionální přístup k instalaci zajistí dlouhou životnost zařízení a bezpečný provoz v mokrém prostředí.

Postup montáže ventilátoru

Montáž ventilátoru začíná výběrem vhodného místa, ideálně na stěně či stropě co nejdále od přímého vstřiku vody. Upevnění provádějte pomocí hmoždinek a šroubů tak, aby tělo přístroje pevně doléhalo k podkladu a nevibrovalo. Při instalaci do potrubí zajistěte těsnost spojů, čímž zamezíte úniku vlhkosti do konstrukce stěny. Tipy na instalaci ventilátoru v koupelně a na WC zahrnují také kontrolu volného průchodu vzduchu v potrubí.

Bezpečnostní požadavky při instalaci

Klíčovým parametrem je krytí IP ventilátoru, které musí odpovídat konkrétní zóně v koupelně, přičemž v zóně 1 vyžadujeme minimálně IPX4. Před jakýmkoliv zásahem do elektroinstalace vždy vypněte hlavní jistič, aby bylo elektrické připojení ventilátoru bezpečné. Častá chyba: instalace zařízení bez příslušného krytí v blízkosti sprchového koutu, což zvyšuje riziko zkratu. Odborná montáž je vhodná pro každého, kdo nemá zkušenosti s prací pod napětím.

Údržba ventilátoru v koupelně a na toaletě – jak prodloužit životnost a zajistit funkčnost

Údržba ventilátoru v koupelně a na toaletě – jak prodloužit životnost a zajistit funkčnost

Pravidelná údržba ventilátoru je klíčová pro zachování výkonu a tichého chodu zařízení. Čištění provádějte v intervalu 3 až 6 měsíců v závislosti na prašnosti prostředí. U radiálních ventilátorů je nezbytnou součástí péče pravidelná kontrola či výměna filtru, který brání zanášení vnitřního ústrojí. Častou chybou při zapojení ventilátoru v koupelně je podcenění přístupu pro následnou demontáž krytu, proto při instalaci vždy dbejte na snadnou rozebíratelnost.

1. Odpojení proudu – před zahájením práce vždy vypněte jistič, abyste předešli nebezpečnému úrazu elektrickým proudem.
2. Demontáž krytu – opatrně sejměte přední mřížku a očistěte ji od usazeného prachu vlhkým hadříkem.
3. Čištění lopatek – jemným štětcem nebo vysavačem zbavte nečistot samotnou vrtuli, aby nedocházelo k vibracím.
4. Kontrola potrubí – jednou ročně zkontrolujte větrací potrubí a odstraňte nahromaděné usazeniny pro zachování průtoku vzduchu.

Odborná rada: Pokud ventilátor po vyčištění stále hlučí, ověřte dotažení všech montážních šroubů, které se mohou vlivem vibrací postupem času uvolnit. Tato péče se hodí pro všechny typy zařízení včetně modelů s časovým doběhem, zatímco pro ventilátory instalované v prostorách s vysokou vlhkostí bez pravidelné údržby hrozí rychlejší koroze kontaktů.

Časté dotazy (FAQ) k připojení a instalaci ventilátoru v koupelně a na toaletě

Tato sekce FAQ řeší časté dotazy k připojení a instalaci ventilátoru, aby vaše zapojení ventilátoru proběhlo bezpečně a správně.

Otázka: Jak připojit ventilátor na WC?

Ventilátor na WC připojte přes svorkovnici k fázi (L), nulovému vodiči (N) a případně ovládací fázi (LT). Před zahájením práce vždy vypněte hlavní jistič daného okruhu.

Otázka: Kam v koupelně umístit ventilátor?

Umístěte ventilátor co nejblíže zdroji vlhkosti, mimo přímý kontakt s vodou, v zóně s odpovídajícím krytím IP (např. IP X4 nebo vyšší). Vyhněte se montáži přímo nad sprchový kout, pokud ventilátor nemá patřičnou certifikaci.

Otázka: Jak zapojit ventilátor s doběhem?

Zapojte vodiče L, N a LT podle schématu výrobce. Časový doběh ventilátoru nastavte pomocí trimru na desce elektroniky v rozmezí 2 až 30 minut.

Otázka: Jak zapojit světlo s ventilátorem?

Ventilátor lze ovládat společným vypínačem se světlem, kdy se ventilátor spustí při rozsvícení. Pro nezávislý chod doporučuji zapojení přes samostatný vypínač nebo časové relé.

Otázka: Jaké je doporučené krytí IP pro ventilátor v koupelně?

V zóně 1 vyžadujte krytí IP X5, v zóně 2 postačuje IP X4. V zóně 3 mimo přímý dosah vody nejsou kladeny speciální požadavky na krytí IP ventilátoru.

Otázka: Jak často je třeba čistit ventilátor v koupelně?

Pravidelná údržba ventilátoru zahrnuje čištění krytu a lopatek každé 3 až 6 měsíců. Zanesené lopatky snižují průtok vzduchu a zvyšují hlučnost motoru.

Otázka: Co znamenají označení L, N a LT na ventilátoru?

L značí trvalou fázi (hnědý vodič), N nulový pracovní vodič (modrý) a LT ovládací fázi (černý či šedý) pro aktivaci časovače.

Otázka: Jak vyřešit problém, když ventilátor v koupelně nevypíná?

Nejprve zkontrolujte správnost zapojení ovládací fáze LT a nastavení trimru časovače. Pokud ventilátor běží trvale, může být závada v elektronice časového doběhu.

Otázka: Může ventilátor běžet bez přídavných funkcí?

Ano, základní ventilátor bez elektroniky zapojíte pouze na fázi L a nulový vodič N. Takový přístroj se spustí okamžitě po sepnutí vypínače.

Otázka: Jaký výkon ventilátoru je vhodný pro WC menší než 2 m²?

Pro malé toalety do 2 m² postačuje výkon v rozmezí 30 až 50 m³/h. Důležitější než vysoký výkon je v malém prostoru nízká hlučnost zařízení.

Otázka: Jaký je rozdíl mezi axiálním a radiálním ventilátorem?

Axiální ventilátory jsou ideální pro přímý odtah stěnou do 3 metrů délky. Radiální ventilátory překonávají vyšší tlakové ztráty v delším potrubí.

Otázka: Jak nastavit dobu doběhu ventilátoru?

Doba doběhu se nastavuje malým šroubovákem na ovládacím prvku ventilátoru. Otáčením trimru volíte čas od 2 minut až po 30 minut provozu po vypnutí světla.

Otázka: Je nutné vypnout napětí před instalací ventilátoru?

Ano, elektrické připojení ventilátoru provádějte vždy při vypnutém jističi. Použijte zkoušečku napětí k ověření, že v kabelech není proud.

Otázka: Jaká krytí IP jsou vhodná pro různé části koupelny?

Zóna 1 (nad vanou/sprchou) vyžaduje IP X5, zóna 2 (do 60 cm od vany) IP X4. Ve vzdálenějších částech koupelny postačuje základní ochrana.

Otázka: Jak správně upevnit ventilátor?

Ventilátor upevněte pomocí hmoždinek a šroubů ke zdi či stropu. Ujistěte se, že tělo ventilátoru pevně sedí, aby vibrace nepřenášely hluk do konstrukce.

Otázka: Jak často čistit filtr u radiálního ventilátoru?

Radiální typy obsahují filtr, který čistěte nebo vyměňujte minimálně jednou za 6 měsíců. Zanesený filtr výrazně snižuje efektivitu odsávání vzduchu.

Otázka: Lze ventilátor připojit k chytré domácnosti?

Ano, existují modely s integrovaným Wi-Fi modulem nebo senzorem vlhkosti. Tyto modely umožňují automatické spuštění ventilátoru při překročení limitu vlhkosti.

Otázka: Co dělat při hlučném ventilátoru v koupelně?

Hluk často způsobují nečistoty na lopatkách nebo opotřebovaná ložiska. Pokud čištění nepomůže, zvažte výměnu za moderní tichý ventilátor s kuličkovými ložisky.

Otázka: Jak řešit nevypínání ventilátoru?

Pokud ventilátor nevypíná ani po dlouhé době, prověřte, zda není trvale napájena ovládací fáze LT. Častá chyba: záměna trvalé fáze L a ovládací fáze LT při zapojení.

Otázka: Jak připojit ventilátor s tlačítkovým ovládáním?

Ventilátor pro tlačítkové zapojení vyžaduje impulzní relé nebo speciální elektroniku. Stiskem tlačítka vyšlete signál, který spustí ventilátor na nastavenou dobu doběhu.

Odborná rada: Při instalaci v koupelně se vyhněte použití levných kabelových spojek bez krytí, které mohou vlivem kondenzace vlhkosti zoxidovat. Vždy používejte svorkovnice určené do vlhkého prostředí. Pro koho se tato instalace hodí: pro kutily se základní znalostí elektroinstalace. Pro koho se NEhodí: pro osoby bez elektrotechnické kvalifikace, pokud je vyžadován zásah do rozvodné skříně nebo instalace v zóně 1.
