Bezpečné prodloužení elektrické zásuvky doma – krok za krokem

Prodloužení elektrické zásuvky doma vyžaduje pečlivý přístup, který zajistí bezpečnost elektroinstalace a ochranu před riziky. Správný výběr kabelu CYKY-J a dodržení platných norem jsou klíčové pro bezchybnou a dlouhodobě spolehlivou instalaci. Dodržováním osvědčených postupů předejdete častým chybám, které mohou vést k přehřátí nebo zkratu.

Jak se připravit na bezpečné prodloužení elektrické zásuvky doma

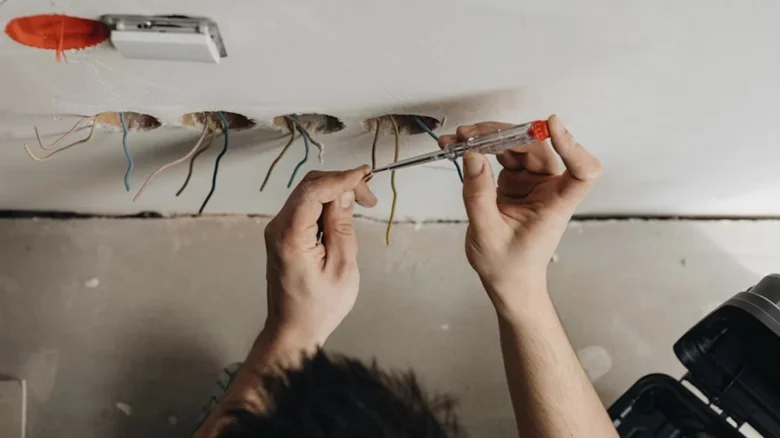

Jak bezpečně prodloužit zásuvku doma začíná vždy správnou přípravou elektroinstalace a pracovního prostředí. Klíčové je vypnout jistič, který odpojí elektrickou zásuvku od napájení, a ověřit nepřítomnost napětí zkoušečkou VT-110. Pokud nejste odborně způsobilí, doporučuje se montáž zásuvky svěřit elektrikáři podle požadavků vyhlášky č. 50.

Proč je důležité vypnout jistič před prací

Vypnutí jističe zajišťuje kompletní odpojení elektroinstalace od elektrického proudu, čímž výrazně snižuje riziko úrazu při prodloužení zásuvky nebo zapojení vodičů. Zkoušečka napětí VT-110 ověřuje nepřítomnost napětí v rozsahu 12-400 V, což potvrzuje bezpečnost práce. Bez tohoto kroku hrozí vážné nebezpečí úrazu elektrickým proudem i po vypnutí jističe na hlavním panelu, pokud pracujete s nesprávně označenými obvody.

Dodržování vyhlášky č. 50 a role odborníka

Vyhláška č. 50 přesně stanovuje pravidla bezpečnosti elektroinstalace, která musí být dodržena při každé montáži zásuvky či prodloužení kabelu CYKY-J. Prodloužení zásuvky doma vyžaduje znalosti o správném zapojení vodičů a příslušných bezpečnostních opatřeních. Neodborná práce může vést k požáru nebo poruchám elektrické sítě. Proto je vhodné svěřit tuto činnost certifikovanému elektrikáři, který zajistí správnou funkci a bezpečnost.

Tip: Před započetím jakékoliv práce vypněte jistič a ověřte zkoušečkou VT-110, nikdy nepracujte pod napětím. Prodloužení zásuvky v bytě bez odborných znalostí není bezpečné a může porušovat platné předpisy.

Výběr materiálů a nástrojů pro prodloužení zásuvky

Pro bezpečné prodloužení zásuvky doma je nezbytné použít správné materiály a nástroje odpovídající elektroinstalační normě. Kabel CYKY-J s průřezem vodiče 2,5 mm² je vhodný pro zásuvky jištěné jističem 16 A, což je standardní hodnota v bytových instalacích. Tento kabel má tři vodiče s barevným značením: fáze je hnědá nebo černá, nulový vodič modrý a ochranný vodič zelenožlutý. Izolace PVC zajišťuje dostatečnou ochranu proti mechanickému poškození a vlhkosti, což je zásadní pro bezpečnost elektroinstalace.

Pro montáž zásuvky a zapojení vodičů se doporučuje používat kvalitní svorkovnice, které pevně drží vodiče a zamezují vzniku jiskření. Při prodloužení zásuvky doma je klíčové dbát na správné připojení všech vodičů podle barevného značení a respektovat doporučený průřez kabelu.

• Kabel CYKY-J s průřezem 2,5 mm² pro jištění 16 A
• Barevné značení vodičů usnadňuje bezpečné zapojení

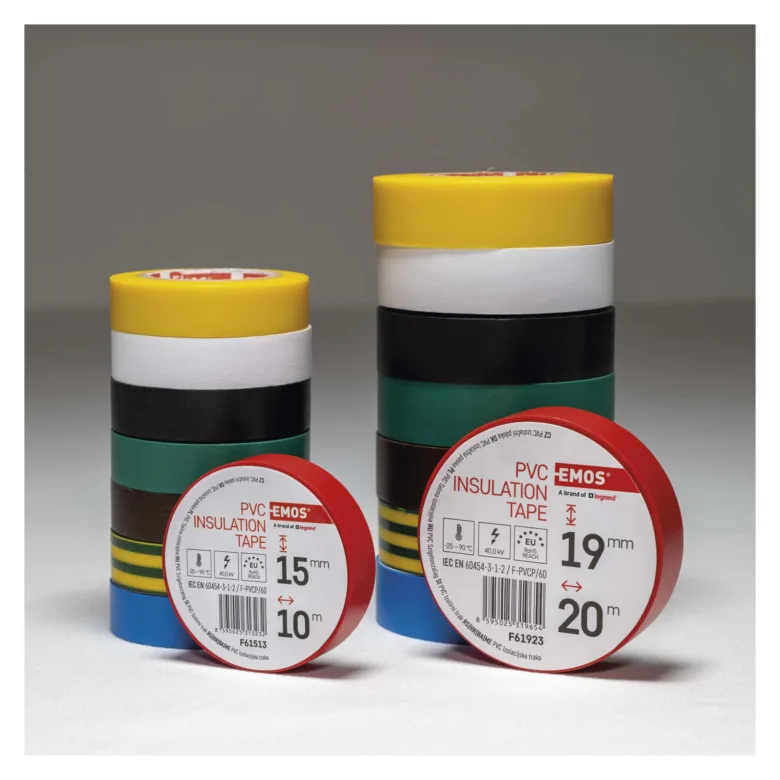

• Izolace PVC chrání kabel před poškozením
• Svorkovnice pevně fixují vodiče a zajišťují kontakt

Jak vyrobit prodlužovací kabel doma bezpečně

Při výrobě prodlužovacího kabelu je nezbytné dodržet výše uvedené zásady, aby bylo zachováno bezpečí a funkčnost elektroinstalace.

Tipy jak bezpečně prodloužit zásuvku v domácnosti

Používejte vždy materiály s certifikací a dodržujte postup prodloužení zásuvky v panelovém domě nebo bytě podle platných předpisů, aby nedošlo k přetížení či nebezpečí požáru.

Krok za krokem: Jak bezpečně prodloužit kabel a zásuvku doma

K prodloužení elektrické zásuvky doma je třeba postupovat pečlivě a s ohledem na bezpečnost elektroinstalace. Následující návod na prodloužení elektrické zásuvky v bytě popisuje základní kroky od přípravy materiálu až po kontrolu funkčnosti.

Příprava materiálů a pracovního prostoru

Připravte kabel CYKY-J o průřezu 2,5 mm², který je vhodný pro prodloužení zásuvky díky své mechanické odolnosti a správné izolaci PVC. Připravte si také potřebné nářadí, ochranné pomůcky a montážní krabici KU68. Než začnete, vypněte jistič, který chrání obvod zásuvky, a ověřte nepřítomnost napětí pomocí zkoušečky napětí, abyste zajistili bezpečnost práce.

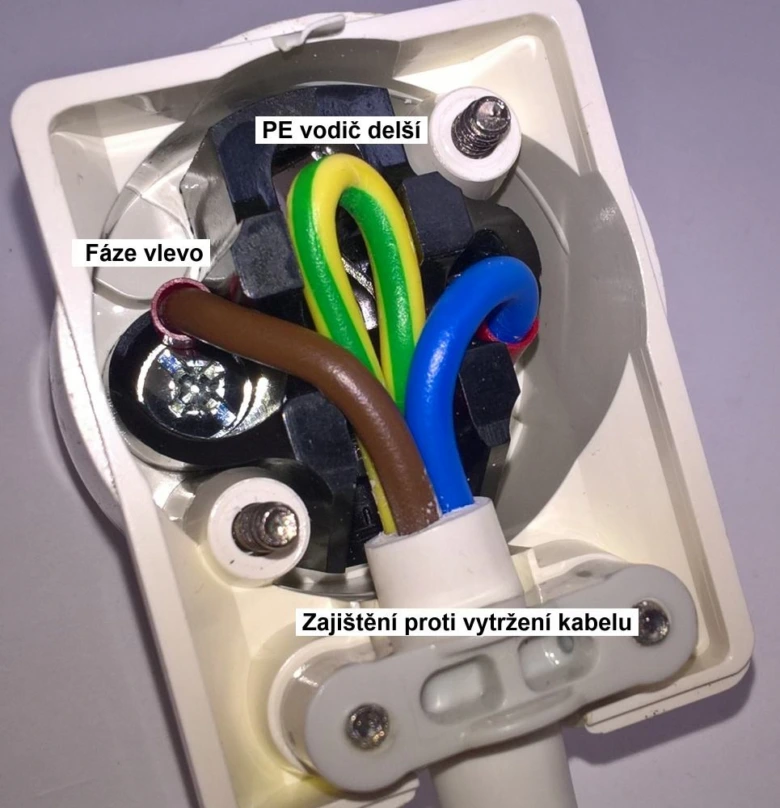

Postup zapojení vodičů a montáže zásuvky

1. Připravte konce vodičů kabelu a odizolujte je přibližně na 10 mm.
2. Zapojte fázi (L) označenou hnědou nebo černou barvou do levé dutiny zásuvky.
3. Nulový vodič (N), modrý, připojte do pravé dutiny.
4. Ochranný vodič (PE), zelenožlutý, připojte na ochranný kolík zásuvky.
5. Všechny vodiče pevně zajistěte a zkontrolujte, že nedochází ke kontaktu izolace s kovovými částmi.
6. Upevněte zásuvku do montážní krabice KU68, která musí být správně zabudovaná ve zdi.

Tento způsob zapojení vodičů zajišťuje bezpečnost a správnou funkci zásuvky. Při prodlužování zásuvky dbejte na to, aby bylo zapojení v pořadí fáze → nulák → ochrana, což je standardní postup elektroinstalace.

Kontrola a otestování funkčnosti

Po dokončení montáže zapněte jistič a zkoušečkou napětí VT-110 ověřte, zda zásuvka správně funguje. Můžete také připojit spotřebič, abyste se ujistili o bezchybném elektrickém spojení. Bezpečnost elektroinstalace je zásadní, proto při jakýchkoli pochybnostech kontaktujte odborníka.

Tip: Při prodloužení zásuvky v panelovém domě je třeba ověřit stav stávající elektroinstalace, aby nedošlo k přetížení obvodu. Tento návod na prodloužení elektrické zásuvky v bytě se hodí pro jednoduché rozšíření, nikoli pro složité zásahy do hlavních rozvodů.

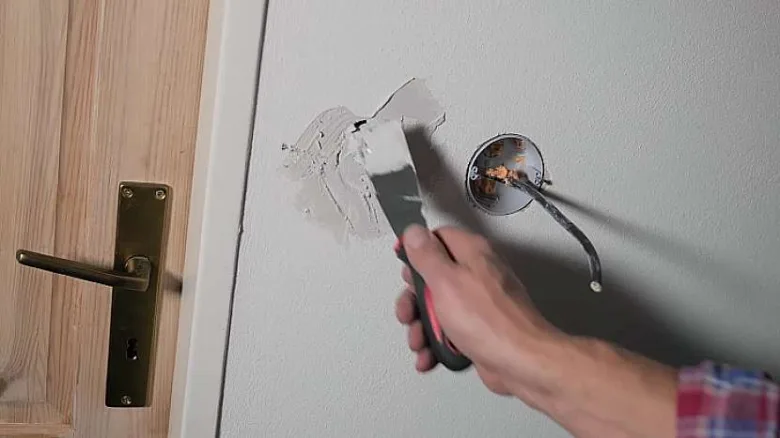

Doporučené způsoby montáže a uchycení prodloužených zásuvek

Při prodloužení zásuvky doma je klíčové správné umístění a pevné upevnění nové elektrické zásuvky. Doporučená výška zásuvky od podlahy je 90-120 cm, přičemž ideální hodnota je kolem 105 cm. Tato výška umožňuje pohodlný přístup a zároveň minimalizuje riziko poškození nebo kontaktu s vodou.

Pro montáž zásuvky se nejčastěji používá montážní krabice KU68, která zajišťuje bezpečné a stabilní upevnění zásuvky ke stěně. Tento typ krabice je vhodný pro instalace v běžných stavebních materiálech a umožňuje snadné zapojení vodičů, například kabelu CYKY-J, který se běžně používá pro prodloužení elektrického kabelu.

Tabulka doporučených výšek a montážních krabic

Při posunu zásuvky a prodloužení kabelu je nutné dodržet pravidla bezpečnosti elektroinstalace, zejména pečlivé zapojení vodičů a kontrolu izolace PVC. Takto lze bezpečně přidat zásuvku na stěnu bez rizika požáru nebo poruchy.

Maximální délka prodloužení a bezpečnostní limity

Maximální délka prodloužení elektrické zásuvky výrazně ovlivňuje bezpečnost a funkčnost celé elektroinstalace. Při prodloužení zásuvky doma by kabel CYKY-J neměl přesáhnout délku 3 až 5 metrů, protože delší kabely zvyšují riziko přehřátí a pokles napětí. Přehřátí vodičů vede k riziku požáru, a proto je nutné dbát na správné zapojení vodičů a kvalitní izolaci PVC. Pokles napětí pak může snižovat výkon připojených spotřebičů, což zhoršuje funkčnost zásuvky.

Chyby kterých se vyvarovat při prodlužování zásuvky

• použití nevhodného kabelu nebo slabého průřezu vodičů
• překročení doporučené maximální délky prodloužení
• špatná montáž zásuvky bez dodržení bezpečnostních pravidel
• nedostatečná kontrola spojů a izolace

Tip: Při montáži zásuvky nebo přidání nové zásuvky na stěnu vždy dodržujte návod na prodloužení elektrické zásuvky v bytě a bezpečnost elektroinstalace konzultujte s odborníkem, zvlášť při postupu prodloužení zásuvky v panelovém domě. Jak prodloužit elektrický kabel bez nebezpečí závisí především na dodržení správných parametrů kabelu a kvalitní instalaci.

Údržba a kontrola prodloužených zásuvek pro dlouhodobou bezpečnost

Pravidelná údržba prodloužených zásuvek zahrnuje kontrolu pevnosti uchycení zásuvky a stavu vodičů, což přímo ovlivňuje bezpečnost elektroinstalace. Izolace PVC u kabelů typu CYKY-J s průřezem 2,5 mm² chrání měděné vodiče před mechanickým poškozením a vlhkostí, čímž snižuje riziko zkratu a vzniku požáru. Při montáži a zapojení zásuvky je nezbytné důkladně dotáhnout šroubky kontaktů, aby se zabránilo uvolnění vodičů a následnému jiskření.

Jak správně prodloužit zásuvku bez rizika požáru

• Zkontrolujte pevné upevnění zásuvky do montážní krabice KU68 a stěny, aby nedocházelo k pohybu při zatížení
• Prověřte izolaci kabelu CYKY-J na praskliny, odření nebo známky stárnutí, zejména v ohybech a u spojů
• Ujistěte se, že vodiče jsou správně zapojeny podle barevného značení (hnědý/černý jako fáze L, modrý jako nulový N, žlutozelený jako ochranný PE) a že šroubky kontaktů jsou dotažené momentem 1,2-1,5 Nm
• Nahraďte poškozené vodiče nebo šroubky novými s odpovídající izolací PVC a vhodným průřezem (minimálně 2,5 mm² pro jištění 16 A)
• Spotřebiče vždy vytahujte za zástrčku, nikoli za kabel, aby nedošlo k poškození vodičů a kontaktů zásuvky

Chyby, kterých se vyvarovat při prodlužování zásuvky, zahrnují nedostatečné dotažení šroubků, použití kabelů s nevyhovujícím průřezem nebo bez ochranného vodiče, což může způsobit přehřátí a požár. Dále je rizikové používat prodlužovací kabely namotané na bubnu při plném zatížení kvůli hromadění tepla.

Pro koho se údržba hodí: Tento postup je vhodný pro domácnosti s běžnou elektroinstalací TN-C-S a zásuvkami s ochranným kolíkem, kde je možné pravidelně kontrolovat a udržovat stav zásuvek. Pro koho není vhodný: Nepoužívejte tyto metody na starší instalace s hliníkovými vodiči nebo dvouvodičovými zásuvkami bez ochranného vodiče, kde je nutná odborná revize a případná rekonstrukce elektroinstalace.

Tip: Pravidelná kontrola a utažení šroubků alespoň jednou ročně výrazně snižuje riziko jiskření a přehřátí kontaktů, které jsou častou příčinou domácích požárů.

Časté dotazy (FAQ) k bezpečnému prodloužení elektrické zásuvky

Otázka: Jak si vyrobit prodlužovací kabel doma bezpečně?

Použijte kabel CYKY-J s průřezem 2,5 mm² a tři vodiče (fáze L, nulák N, ochranný PE). Vodiče pečlivě odizolujte, dodržujte barevné značení a zapojte vodiče do kvalitních svorkovnic pro bezpečné propojení.

Otázka: Jak propojit elektrické zásuvky mezi sebou správně?

Zásuvky propojujte paralelně s použitím tří vodičů – fáze, nulák a ochrana. Správné zapojení vodičů podle barev a pořadí zajišťuje bezpečnost elektroinstalace a spolehlivý provoz.

Otázka: Jak udělat z jedné zásuvky dvě zásuvky bezpečně?

Použijte rozbočovač nebo paralelní zapojení druhé zásuvky k první pomocí kabelu CYKY-J 2,5 mm² s jištěním 16 A, aby nedošlo k přetížení.

Otázka: Jak prodloužit elektrický kabel bez nebezpečí?

Používejte kabel s odpovídajícím průřezem, maximální délka prodloužení by neměla přesáhnout 3 metry, vždy před prací vypněte jistič a po zapojení otestujte napětí.

Otázka: Jak bezpečně zapojit vícenásobnou zásuvku?

Použijte prodlužovací kabel CYKY-J 2,5 mm² s jištěním do 16 A, nepřekračujte maximální počet 10 zásuvek a vyhněte se přetížení.

Otázka: Jak posunout elektrickou zásuvku a prodloužit kabel?

Vypněte jistič, demontujte zásuvku, prodlužte kabel CYKY-J 2,5 mm² na požadovanou délku a upevněte zásuvku do montážní krabice KU68 ve výšce 90-120 cm.

Otázka: Jaké jsou chyby, kterých se vyvarovat při prodlužování zásuvky?

Nepoužívejte dvouvodičové kabely, nevytvářejte prodloužení přesahující 3 metry, nezapomeňte na ochranný vodič a v případě nejasností svěřte práci kvalifikovanému elektrikáři.

Otázka: Jak vyměnit a prodloužit starou zásuvku v paneláku?

Použijte třížilový kabel CYKY-J 2,5 mm², dodržujte normy ČSN 33 2130 a 33 2180, instalujte zásuvku do montážní krabice KU68 a zkontrolujte správné zapojení vodičů.

Otázka: Jak vytvořit prodlužovací kabel s ochranou proti přehřátí?

Použijte kabel CYKY-J 2,5 mm², vyhněte se namotání kabelu na buben a vždy chraňte obvod vhodnými pojistkami a jištěním na 16 A.

Otázka: Jak otestovat funkčnost prodloužené zásuvky?

Po zapojení a zapnutí jističe ověřte napětí zkoušečkou VT-110 nebo zapojte spotřebič a zkontrolujte jeho správný provoz.

Otázka: Jaká je maximální délka prodloužení elektrické zásuvky, aby byla zachována bezpečnost?

Maximální doporučená délka prodloužení je 3 metry, delší kabel může způsobit pokles napětí a přehřátí vodičů.

Otázka: Jak správně uchytit prodlouženou zásuvku, aby byla stabilní a bezpečná?

Zásuvku pevně přimontujte ke stěně pomocí alespoň dvou šroubů a hmoždinek, což zajistí její stabilitu a bezpečné používání.
