Jak správně nainstalovat sloup elektrického vedení krok za krokem
Instalace sloupu elektrického vedení vyžaduje přesný postup od správného výkopu po pevnou betonáž, která zajistí dlouhou životnost konstrukce. Dodržení bezpečnostních pravidel a legislativních požadavků je klíčové pro bezproblémový provoz a ochranu osob i majetku. Tento návod vás provede jednotlivými kroky instalace krok za krokem.
🔍 Nejdůležitější fakta
- Hloubka výkopu pro sloup je obvykle 10 % výšky sloupu plus 60 cm, což zajistí stabilní osazení.
- Dřevěné sloupy mají životnost 30-40 let, ocelové či betonové sloupy vydrží 50-75 let při správné údržbě.
- Cena instalace sloupu se pohybuje mezi 5 000 až 15 000 Kč v závislosti na typu a podmínkách.
- Beton potřebuje vytvrdnout minimálně 7 dní před zatížením sloupu, aby byla zajištěna jeho pevnost.
- Minimální vzdálenost sloupu od staveb by měla být alespoň 1,5 metru, respektují se ochranná pásma vedení.
Jak připravit místo a výkop pro instalaci sloupu elektrického vedení
Pro správnou instalaci sloupu elektrického vedení je klíčové přesné připravení místa a výkopu. Hloubka výkopu by měla činit minimálně 10 % výšky sloupu plus 60 cm, tedy obvykle kolem 1,5 metru, a jeho průměr musí být o 20 až 30 cm větší než průměr sloupu. Výkop musí být rovněž vybaven účinným odvodněním, aby se zabránilo poškození základu vlhkostí. Sloup je nutné umístit v souladu s platnými bezpečnostními normami a respektovat ochranné pásmo elektrického vedení.
Jak správně změřit a vyznačit místo pro výkop
Před zahájením výkopových prací je nutné pečlivě změřit a vyznačit přesnou polohu sloupu. Výkop musí mít hloubku minimálně 1,5 metru, což odpovídá 10 % výšky sloupu plus 60 cm pro správnou stabilitu. Průměr výkopu by měl být o 20 až 30 cm větší než průměr sloupu, aby umožnil kvalitní betonáž sloupu a jeho rovnoměrné vyrovnání. Dále je třeba ověřit pozici v souladu s ochranným pásmem elektrického vedení, které určuje minimální vzdálenost od dalších objektů a vedení z hlediska bezpečnosti. Tímto krokem zajistíte nejen správnou instalaci, ale i dlouhou životnost sloupu.
Jak zajistit správné odvodnění výkopu
Odvodnění výkopu je nezbytné pro ochranu betonu a základové konstrukce sloupu před vlhkostí, která by mohla zkrátit životnost sloupu. Doporučuje se na dno výkopu nasypat drenážní vrstvu z kameniva vysoké frakce, která umožní rychlý odtok vody. Pro zajištění efektivního odvodu vody je vhodné instalovat drenážní trubku směrem pryč od sloupu. Tato opatření minimalizují riziko podmáčení, které může vést k narušení stability a bezpečnosti sloupu elektrického vedení.
| Parametr | Doporučená hodnota |
|---|---|
| Hloubka výkopu | 10 % výšky sloupu + 60 cm (~1,5 m) |
| Průměr výkopu | O 20-30 cm větší než průměr sloupu |
| Odvodnění | Vrstva kameniva + drenážní trubka |
Jak zvolit vhodný typ sloupu podle materiálu a podmínek
Správný výběr materiálu sloupu elektrického vedení zásadně ovlivňuje jeho životnost a dlouhodobou bezpečnost instalace. Rozdílné materiály se hodí pro různé půdní a klimatické podmínky, proto je vhodné znát jejich klíčové vlastnosti a omezení.
Výhody a nevýhody dřevěných, ocelových a betonových sloupů
Dřevěné sloupy mají životnost obvykle mezi 30 až 40 lety. Jsou cenově dostupné a snadno instalovatelné, což usnadňuje výkop pro sloup a betonáž. Vyžadují však pravidelnou ochranu proti vlhkosti a hnilobě, jinak dochází k rychlému poškození. Ocelové sloupy, s životností 50 až 75 let, nabízejí vyšší pevnost a odolnost vůči mechanickému poškození, ale jejich instalace je technicky náročnější a nákladnější. Betonové sloupy také vydrží 50 až 75 let, jsou odolné vůči povětrnostním vlivům a vhodné pro náročné klimatické podmínky, avšak betonáž sloupu vyžaduje přesnou technologii a dodržení bezpečnostních norem. Všechny typy musí být instalovány s ohledem na ochranné pásmo kolem vedení.
Jak vybrat sloup podle půdních a klimatických podmínek
Při výběru sloupu je třeba zohlednit typ půdy i místní klima. Dřevěné sloupy jsou vhodné především do suchých oblastí s pevnou a dobře odvodněnou půdou, kde nehrozí dlouhodobá vlhkost. Ocelové sloupy se hodí do vlhkých a korozivních prostředí, například v blízkosti vodních zdrojů, protože lze použít protikorozní nátěry. Betonové sloupy oceníte v oblastech s extrémními povětrnostními podmínkami a v půdách s nízkou stabilitou, kde je potřeba pevné a trvanlivé řešení. Podle odborného zdroje Eagri.cz správný výběr materiálu výrazně prodlužuje životnost sloupu a minimalizuje riziko poruch.
| Materiál sloupu | Životnost (roky) | Vhodné podmínky | Hlavní nevýhody |
|---|---|---|---|
| Dřevěný sloup | 30-40 | Suchá, pevná půda | Nutná pravidelná údržba, hniloba |
| Ocelový sloup | 50-75 | Vlhké, korozivní prostředí | Vyšší cena a složitější instalace |
| Betonový sloup | 50-75 | Nestabilní půda, extrémní klima | Náročná betonáž, těžší manipulace |
Tip: Při plánování instalace sloupu elektrického vedení dbejte na správné vyrovnání sloupu a dodržení bezpečnostních norem, aby byla zajištěna dlouhodobá stabilita a bezpečnost vedení.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Zákonné požadavky a bezpečnostní normy při instalaci sloupu
Zákon 458/2000 Sb. stanovuje ochranné pásmo elektrického vedení jako vodorovnou vzdálenost od krajního vodiče, která musí být respektována při instalaci sloupu. Minimální vzdálenost sloupu elektrického vedení od staveb činí 1,5 metru, což zajišťuje bezpečnost a bezproblémový provoz. Při instalaci sloupu je nezbytné získat stavební povolení podle platných předpisů, které potvrzuje soulad s bezpečnostními normami a zákonnými požadavky.
Bezpečnostní normy vyžadují správné vyrovnání sloupu, kvalitní betonáž sloupu a dodržení ochranného pásma, což ovlivňuje životnost sloupu a bezpečnost celého vedení. Porušení těchto pravidel může vést k sankcím a ohrožení bezpečnosti okolí.
Nejčastější chyby při instalaci sloupu elektrického vedení
- Nedodržení ochranného pásma a vzdálenosti od staveb
- Chybné vyrovnání a upevnění sloupu v základu
- Nedostatečná betonáž sloupu ve výkopu
- Nezískání platného stavebního povolení
Tip: Při výběru místa pro instalaci sloupu elektrického vedení vždy konzultujte projekt s odborníkem a zkontrolujte platnost stavebního povolení, abyste předešli právním komplikacím a zajistili bezpečnou instalaci.
Jak provést betonáž a upevnění sloupu správně
Betonáž sloupu elektrického vedení je klíčová pro jeho životnost a bezpečnost provozu. Pro správnou instalaci sloupu je nezbytné použít beton třídy C20/25, který se připravuje v poměru 1 díl cementu, 2 díly písku a 4 díly štěrku. Výkop pro sloup by měl mít hloubku přibližně 1,5 metru, což zajistí dostatečné ukotvení a stabilitu konstrukce podle bezpečnostních norem.
Při zasazování sloupu do výkopu je doporučené použití vibračního zařízení, které odstraní vzduchové kapsy v betonu a zlepšuje jeho pevnost. Po betonáži musí beton vytvrdnout minimálně 7 dní, než dojde k zatížení sloupu elektrického vedení. Tato doba je nezbytná pro dosažení plné pevnosti a zajištění dlouhodobé stability.
Návod na instalaci sloupu elektrického vedení krok za krokem
- Výkop pro sloup – připravte otvor hluboký cca 1,5 m a dostatečně široký pro betonáž.
- Příprava betonu C20/25 – smíchejte cement, písek a štěrk v poměru 1:2:4 s vodou do konzistence vhodné pro betonáž.
- Zasazení sloupu – umístěte sloup do výkopu a vyrovnejte jej přesně do svislé polohy.
- Použití vibračního zařízení – aplikujte vibrace na beton, aby se odstranily vzduchové bubliny.
- Betonáž sloupu – zalijte výkop betonem a zajistěte jeho rovnoměrné rozložení kolem sloupu.
- Doba vytvrdnutí betonu – nechte beton tvrdnout minimálně 7 dní před dalším zatížením.
Tip: Na co si dát pozor – nedostatečná hloubka výkopu nebo předčasné zatížení sloupu může vést k jeho vychýlení a zkrácení životnosti. Tento postup se hodí zejména pro standardní zemní podmínky, avšak v hornatých či nestabilních terénech je nutné konzultovat projekt s odborníkem.
Jak zajistit správné vyrovnání, kontrolu stability a připojení sloupu
Správné vyrovnání, kontrola stability a pevné připojení vodičů patří k základním krokům instalace sloupu elektrického vedení. Dodržení přesných parametrů zajistí nejen dlouhou životnost sloupu, ale i splnění zákonných bezpečnostních norem v ochranném pásmu.
Metody vyrovnání sloupu
Pro přesné vyrovnání sloupu se používají libely s přesností 0,5 mm/m a olovnice, které umožňují nastavit sloup do vertikály s maximální odchylkou 2° od svislice. Toto vyrovnání je nezbytné pro stabilitu sloupu a jeho odolnost vůči větru i dalším vnějším zatížením během minimálně 30 až 75 let životnosti dle materiálu sloupu.
Kontrola stability sloupu
Stabilitu sloupu je nutné ověřit po dokončení betonáže základu, která musí mít minimální pevnost betonu C20/25 (20 MPa) a být zhutněna vibračním zařízením. Beton musí vytvrdnout minimálně 7 dní před zatížením sloupu. Test stability zahrnuje kontrolu pevného usazení sloupu ve výkopu a měření jeho vychýlení pod zatížením. Tento postup je klíčový pro splnění bezpečnostních norem a prevenci deformací či vyvrácení sloupu.
Upevnění vodičů na sloup

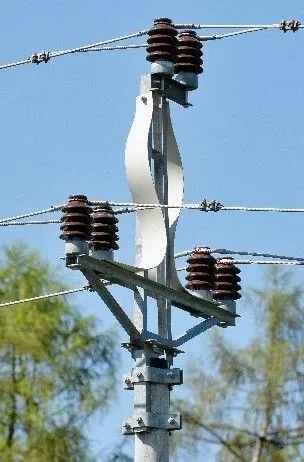

Vodiče se připevňují pomocí elektrických izolátorů a svorek, které odpovídají typu a průměru vodičů (například hliníkové nebo měděné vodiče vyžadují izolátory s odpovídající mechanickou pevností a elektrickou izolací). Správné upevnění minimalizuje riziko mechanického poškození i elektrických poruch a zajišťuje bezpečné vedení proudu.
- Používejte izolátory certifikované podle ČSN EN 50183 pro venkovní elektrická vedení
- Kontrolujte pevnost dotažení svorek a jejich správné usazení na sloupu
- Dodržujte minimální ochranné pásmo 1,5 m od sloupu k nejbližší stavbě nebo překážce
Častá chyba: Nedostatečné vyrovnání sloupu nad 2° vede k nerovnoměrnému zatížení a zkrácení životnosti sloupu.
Pro koho se to hodí: Tento postup je vhodný pro instalaci sloupů s napětím od 1 kV do 35 kV v běžných podmínkách. Nevhodný je pro velmi nestabilní půdy bez dodatečných opatření (např. pilotování).
Cena, časová náročnost a nejčastější chyby při instalaci sloupu
Cena instalace sloupu elektrického vedení se obvykle pohybuje mezi 5 000 až 15 000 Kč v závislosti na materiálu sloupu, lokalitě a požadavcích na bezpečnostní normy. Doba instalace trvá přibližně 7-10 dní, což zahrnuje výkop pro sloup, betonáž sloupu a dostatečné vytvrdnutí betonu pro zajištění stability a dlouhé životnosti sloupu.
Nejčastější chyby při instalaci sloupu elektrického vedení
- Nedodržení správné hloubky výkopu, která by měla být minimálně 1,5 metru pro zajištění pevnosti a stability
- Nesprávné vyrovnání sloupu, které může vést k jeho naklonění a ohrožení bezpečnosti vedení
- Ignorování ochranného pásma kolem sloupu, což může vést k porušení bezpečnostních pravidel
Odborná rada: Při instalaci sloupu elektrického vedení doporučuji pečlivě dodržovat návod na instalaci sloupu elektrického vedení a věnovat zvláštní pozornost vyrovnání sloupu i hloubce výkopu. Tím zajistíte nejen bezpečnost, ale i dlouhou životnost celé konstrukce.
Časté dotazy
Kolik stojí přeložení sloupu elektrického vedení?
Cena přeložení sloupu se liší podle rozsahu prací, ale obvykle začíná na 5 000 Kč a může dosáhnout až 15 000 Kč včetně materiálu a práce.
Jak daleko stavět od elektrického vedení?
Minimální vzdálenost sloupu od staveb a překážek je 1,5 metru, ochranné pásmo je definováno vodorovnou vzdáleností dle zákona 458/2000 Sb.
Jak přivést elektřinu do zahradního domku?
Elektřina se přivádí přes přípojku na sloup elektrického vedení s instalací vhodného sloupu a vedení s dodržením bezpečnostních norem a stavebního povolení.
Jaké je ochranné pásmo elektrického vedení?
Ochranné pásmo je prostor vymezený svislými rovinami po obou stranách vedení ve vodorovné vzdálenosti od krajního vodiče, dle napětí vedení (1 kV až 35 kV).
Jak hlouboko zapustit sloup elektrického vedení?
Hloubka zasazení sloupu je obvykle 10 % výšky sloupu plus 60 cm, například pro 6 m sloup je to cca 1,2 m plus 60 cm, tedy 1,8 m celkem.
Jak dlouho trvá instalace sloupu elektrického vedení?
Instalace včetně výkopu, betonáže a vytvrdnutí betonu trvá zhruba 7 až 10 dní.
Jaké nástroje jsou potřeba pro instalaci sloupu elektrického vedení?
Potřebujete šnekový vrták pro výkop, jeřáb nebo zdvihací zařízení pro umístění sloupu, vibrační zařízení pro zhutnění betonu, libelu a olovnici pro vyrovnání sloupu.
Jak správně připojit dráty k sloupu elektrického vedení?
Dráty se připevňují pomocí speciálních izolátorů a svorek, které odpovídají typu vodičů (měděné, hliníkové) a zajišťují bezpečné a pevné upevnění.
Jaké jsou nejčastější chyby při instalaci sloupu elektrického vedení?
Nejčastější chyby jsou nedodržení správné hloubky výkopu, nesprávné vyrovnání sloupu a nedostatečné zhutnění betonu.
Jak zajistit bezpečnost při instalaci sloupu elektrického vedení?
Bezpečnost zajistíte vypnutím napájení, použitím izolačních nástrojů, dodržením ochranných pásem a konzultací s odborníky před instalací.
Jaký typ sloupu je nejlepší pro instalaci v různých půdních podmínkách?
Pro písčitou půdu se doporučuje sloup z oceli nebo betonu, zatímco pro skalnatý terén je vhodnější dřevěný sloup s pevnými kotvami.
Jak správně provést betonáž sloupu elektrického vedení?
Betonáž by měla být provedena ve třech vrstvách, každou vrstvu důkladně zhutnit, a nechat beton vytvrdnout minimálně 48 hodin před dalším zatížením.
