Komutátorové elektromotory: hlavní výhody a praktické využití

Komutátorové elektromotory představují osvědčenou technologii s jednoduchým principem, který umožňuje řízený přenos proudu do rotorových cívek. Díky své konstrukci a možnosti napájení z běžné sítě 230 V najdou uplatnění v mnoha aplikacích, kde je potřeba spolehlivý a snadno ovladatelný pohon. Jejich vlastnosti je odlišují od bezuhlíkových motorů a otevírají prostor pro specifická použití.

Princip a konstrukce komutátorového elektromotoru

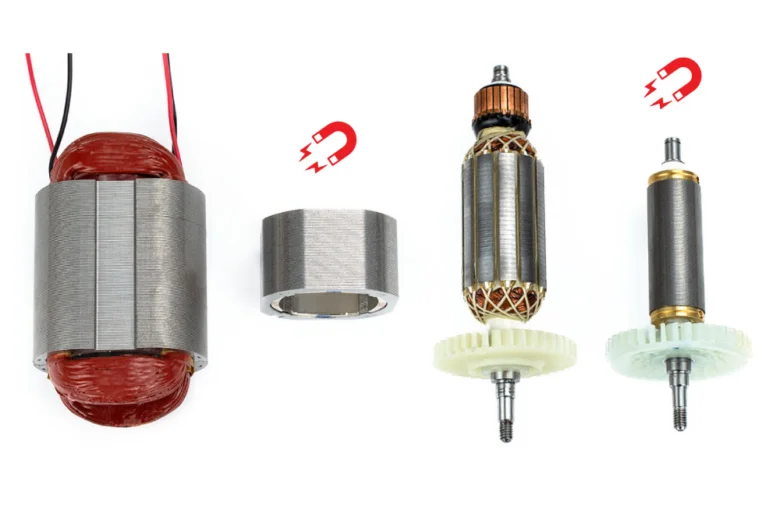

Komutátorový elektromotor funguje na principu mechanické komutace, kdy komutátor přepíná směr proudu ve vinutích rotoru, což umožňuje plynulý točivý moment a stabilní chod motoru. Uhlíkové kartáče se dotýkají komutátoru, čímž se elektrický proud přenáší do rotoru, kde jsou umístěna vinutí. Stator obsahuje permanentní magnety, které vytvářejí magnetické pole nezbytné pro vznik síly na rotoru.

Mechanická komutace je hlavní rozdíl oproti bezuhlíkovým motorům (BLDC motor), kde je řízení proudu elektronické. Komutátorový motor 230 V je často používán v aplikacích, kde je potřeba jednoduchá regulace otáček a dostatečný točivý moment. Na rozdíl od asynchronních motorů umožňuje komutátorový motor princip rychlé změny směru otáček a spolehlivý start.

Hlavní přednosti komutátorového elektromotoru:

• Plynulá mechanická komutace zajišťuje stabilní točivý moment
• Uhlíkové kartáče umožňují přenos proudu bez složité elektroniky
• Konstrukce s permanentními magnety ve statoru zvyšuje účinnost
• Snadná regulace otáček a směru otáčení
• Vhodný pro napájení z běžné sítě 230 V

Tip: Častou chybou je nedostatečná údržba uhlíkových kartáčů, která vede k jiskření a rychlému opotřebení komutátoru. Komutátorové motory se hodí pro jednoduché spotřebiče, méně pro aplikace vyžadující vysokou účinnost a nízkou údržbu, kde převládají bezuhlíkové motory.

Univerzálnost napájení a oblasti použití komutátorových motorů

Komutátorový elektromotor vyniká univerzálností díky schopnosti pracovat jak na stejnosměrný proud, tak na střídavý proud, což je zásadní pro široké spektrum praktických aplikací. Tento motor využívá principu komutátoru, který obrací směr proudu v rotoru, čímž umožňuje plynulý chod bez potřeby složitých řídicích systémů. Komutátorové motory na 230 V se často uplatňují v ručním nářadí, jako jsou vrtačky, brusky či pily, kde je důležitá variabilita otáček a vysoký startovací moment.

Jejich univerzálnost spočívá také v relativně jednoduché konstrukci a snadné údržbě, což ocení zejména v domácích dílnách i průmyslových provozech. Pro srovnání, bezuhlíkový motor princip provozu využívá elektronickou komutaci, která sice přináší vyšší účinnost, ale také vyšší pořizovací náklady a složitější elektroniku. Komutátorový motor proto představuje osvědčené řešení tam, kde je potřeba spolehlivost, dostupnost a snadná oprava.

• Komutátorový elektromotor pracuje jak na stejnosměrný, tak střídavý proud

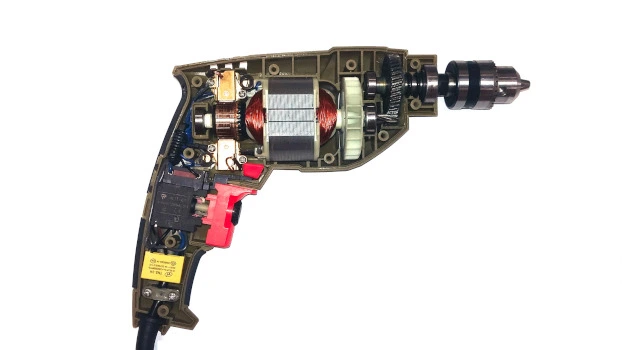

• Používá se zejména v ručním nářadí díky vysokému startovacímu toči
• Nabízí jednoduchou konstrukci s možností snadné údržby a oprav
• Výhodou je provoz na běžné napětí 230 V bez nutnosti speciálního řízení

Tip: Na co si dát pozor, jsou časté chyby při přetěžování motoru, které vedou k rychlejšímu opotřebení komutátoru a uhlíků. Pro rozsáhlé nebo dlouhodobé aplikace s vyšší efektivitou je vhodnější bezuhlíkový motor.

Podrobnější informace o komutátorových elektromotorech a jejich principu naleznete na stránkách Wikipedie.

Řízení otáček a provozní charakteristiky komutátorových motorů

Řízení otáček komutátorových elektromotorů je klíčové pro jejich efektivní využití v různých aplikacích. Díky jednoduchým metodám, jako je regulace napětí nebo natáčení kartáčů, lze dosáhnout přesného nastavení výkonu bez složité elektroniky. Níže popisuji hlavní způsoby řízení a jejich provozní charakteristiky.

Změna napětí pro řízení otáček

Řízení otáček komutátorového motoru probíhá plynulou změnou napětí na kotvě, což umožňuje upravit rychlost otáčení v širokém rozsahu. Například u komutátorového motoru 230 V lze napětí snížit pod jmenovitou hodnotu, čímž se zpomalí rotor a zároveň sníží spotřeba energie. Tento princip vychází z komutátorového motoru principu, kdy rychlost přímo souvisí s napětím na vinutí kotvy.

Natáčení kartáčů jako metoda řízení

Další možností řízení otáček je natáčení kartáčů, které mění elektrický kontakt s vinutím a tím modifikuje magnetický tok. Posun kartáčů ovlivňuje úhel, pod kterým proud vstupuje do kotvy, což mění otáčky a výkon motoru. Tento způsob se využívá zejména u trojfázových derivátních motorů, kde lze dosáhnout jemného nastavení provozních parametrů bez výrazných ztrát.

Provozní charakteristiky a hospodárnost řízení

Plynulé řízení otáček komutátorových motorů zajišťuje stabilní provozní charakteristiky s dobrým točivým momentem i při snížených rychlostech. Hospodárnost řízení spočívá v jednoduchosti konstrukce a absenci potřeby složité elektroniky jako u BLDC motorů nebo bezuhlíkových motorů. Díky tomu jsou komutátorové motory výhodné tam, kde je třeba rychlé a spolehlivé nastavení otáček s minimálními náklady.

1. Regulace napětí – upravte napájecí napětí pro změnu rychlosti
2. Natáčení kartáčů – posuňte kartáče pro jemnou úpravu výkonu
3. Výběr motoru – použijte trojfázový derivátní motor pro širší rozsah řízení

Tip: Častá chyba je příliš ostré posouvání kartáčů, které může způsobit zvýšené jiskření a opotřebení. Proto je vhodné postupovat pomalu a s přesností.

Pro koho se to hodí vs pro koho ne: Řízení otáček komutátorovým motorem je ideální pro malé spotřebiče a zařízení s proměnnou rychlostí, ale nehodí se pro aplikace vyžadující vysokou účinnost a minimální údržbu, kde lépe poslouží bezuhlíkové motory.

Údržba a indikace stavu motoru

Pravidelná údržba patří k nezbytným krokům pro zajištění dlouhé životnosti komutátorového motoru. Údržba zahrnuje především výměnu kartáčů, které mají životnost mezi 500 až 1000 provozními hodinami v závislosti na zatížení a typu motoru. Kartáče zajišťují kontakt s komutátorem, takže jejich opotřebení přímo ovlivňuje výkon motoru a může vést ke zvýšenému jiskření.

Jiskření u komutátoru je důležitým indikátorem stavu motoru. Světlé a mírné jiskry obvykle signalizují správnou funkci, zatímco silné a časté jiskření může znamenat opotřebení kartáčů nebo špatný kontakt na komutátoru. Pravidelná kontrola jiskření pomáhá předcházet poškození a zajišťuje efektivní provoz.

Pro správnou péči o komutátorový motor na 230 V nebo na střídavý proud doporučuji:

• Kontrolovat a čistit komutátor pravidelně, zejména pokud motor pracuje v prašném či vlhkém prostředí
• Vyměnit kartáče po 500-1000 hodinách provozu, případně dříve při pozorování zvýšeného jiskření
• Sledujte vizuální stav komutátoru a včas řešte případné nerovnosti nebo poškození

Tip: Častou chybou je odkládání výměny kartáčů až do úplného opotřebení, což může vést k vážnému poškození komutátoru a nutnosti nákladné opravy. Pro koho se údržba hodí: zejména pro provozní zařízení s častým startováním a zastavováním, kde komutátorový motor nabízí výhody v regulaci rychlosti oproti bezuhlíkovému motoru, ale vyžaduje více péče.

Tímto způsobem lze využít výhod komutátorového motoru principu a zároveň minimalizovat jeho omezení v údržbě.

Historie a současné využití komutátorových elektromotorů

Komutátorový elektromotor má dlouhou historii, sahající až do 19. století, kdy umožnil praktické využití elektrické energie v mechanických zařízeních. Ačkoliv bezuhlíkový motor (BLDC motor) s vyšší účinností a delší životností postupně nahrazuje komutátorové motory, tyto stále zůstávají běžné zejména v levnějším ručním nářadí nebo zařízeních napájených z běžné sítě 230 V. Komutátorový motor na střídavý proud i stejnosměrný proud nabízí jednoduchý princip konstrukce a snadnou údržbu, což přispívá k jeho dlouhodobému nasazení.

V čem se liší komutátorový motor od bezuhlíkového a jaké má výhody

Na rozdíl od bezuhlíkových motorů komutátorové motory využívají uhlíkové kartáče a mechanický komutátor, což zvyšuje nároky na údržbu a snižuje účinnost. Přesto jejich výrobní náklady a jednoduchost principu zajišťují stále široké použití, zejména tam, kde není kritická maximální energetická úspornost.

Tip: Častou chybou je podceňování pravidelné údržby kartáčů, která prodlužuje životnost motoru. Komutátorové motory se vyplatí tam, kde je potřeba spolehlivý a cenově dostupný pohon, ale nevyhovují pro aplikace vyžadující vysokou účinnost a dlouhou bezporuchovou dobu.

Nevýhody a omezení komutátorových motorů

Nevýhody komutátorových elektromotorů vyplývají především z konstrukčních prvků, které ovlivňují jejich provozní spolehlivost a bezpečnost. Níže se zaměřujeme na hlavní omezení, která je třeba vzít v úvahu při výběru motoru pro konkrétní aplikace.

Mechanické opotřebení kartáčů a jeho dopady

Kartáče v komutátorových motorech se mechanicky opotřebovávají při běžném provozu, typicky po 500 až 1000 hodinách činnosti. Tento jev způsobuje jiskření na komutátoru, což může vést k narušení elektrického kontaktu a snížení výkonu motoru. Jiskření zároveň zvyšuje elektromagnetické rušení, které může ovlivnit citlivou elektroniku v okolí. Pravidelná údržba a výměna kartáčů je proto nezbytná pro zachování optimální funkce motoru a prodloužení jeho životnosti.

Omezení použití v nebezpečných prostředích

Komutátorový elektromotor není vhodný pro provoz ve výbušných nebo jinak nebezpečných prostředích kvůli riziku jiskření. Toto jiskření může vyvolat požár nebo explozi v přítomnosti hořlavých plynů či prachů. Z tohoto důvodu se v průmyslových provozech s nebezpečnými látkami preferují bezuhlíkové motory (BLDC motor) nebo jiné typy motorů bez komutátoru, které minimalizují bezpečnostní rizika. Při plánování instalace je proto nutné pečlivě zvážit provozní podmínky a případné bezpečnostní normy.

• častá chyba: opomenutí pravidelné výměny kartáčů vede k rychlému poškození motoru
• bezpečnostní opatření: vyhnout se použití komutátorových motorů v prostředích se zvýšeným rizikem výbuchu
• údržba vyžaduje odborný přístup a pravidelný servis pro zajištění spolehlivosti

Tip: Komutátorový motor 230 V je vhodný pro běžné domácí i průmyslové aplikace, ale ne pro speciální bezpečnostní zóny s přísnými požadavky.

Porovnání účinnosti a životnosti s bezkartáčovými motory

Porovnání účinnosti a životnosti komutátorových a bezuhlíkových motorů ukazuje zásadní rozdíly v energetické efektivitě a údržbě. Tento přehled objasní, proč komutátorové elektromotory zůstávají populární navzdory nižší účinnosti a omezené životnosti.

Účinnost komutátorových motorů v porovnání s bezkartáčovými

Komutátorové elektromotory mají nižší účinnost než bezkartáčové motory (BLDC motor), což znamená, že při stejném výkonu spotřebují více energie. Typická účinnost komutátorového motoru se pohybuje kolem 70-85 %, zatímco bezuhlíkový motor princip umožňuje dosáhnout až 90-95 %. Nižší pořizovací cena a jednoduchost konstrukce však činí komutátorový motor 230 V vhodným pro aplikace s omezenými nároky na energetickou úspornost. Je třeba vzít v úvahu, že komutátorové motory na střídavý proud jsou méně časté a často méně efektivní než jejich stejnosměrné varianty.

Životnost a údržba kartáčů oproti bezkartáčovým motorům

Životnost uhlíkových kartáčů u komutátorových motorů obvykle dosahuje 500-1000 hodin provozu, po které je nutná jejich výměna nebo servis. Pravidelná údržba je proto nezbytná k udržení spolehlivosti motoru. Naopak bezuhlíkový motor vyžaduje minimální údržbu díky absenci kartáčů a komutátoru, což výrazně prodlužuje jeho životnost a snižuje provozní náklady. Nevýhodou bezkartáčových motorů může být vyšší pořizovací cena a složitější řízení elektroniky, což nemusí být vhodné pro všechny aplikace.

Bezpečnostní aspekty a provozní podmínky

Komutátorové elektromotory mají několik bezpečnostních omezení, která je nutné respektovat, zejména v náročných provozních podmínkách. V prostředí s výbušnými látkami představuje jiskření mezi kartáči a komutátorem značné riziko vznícení, a proto se tyto motory do výbušných zón běžně neinstalují. Vliv teploty na komutátorový motor je zásadní – provoz nad doporučeným rozmezím (obvykle do 40 °C) snižuje životnost izolačních materiálů a urychluje opotřebení uhlíkových kartáčů. Vlhkost pak přímo snižuje výkon motoru, protože způsobuje korozi a zkracuje elektrickou životnost součástek. Prach a nečistoty zhoršují kontakt kartáčů s komutátorem, což vede k nestabilnímu chodu a vyšší údržbě.

Jaké jsou obvyklé chyby při používání komutátorových motorů a jaké jsou jejich výhody

• Použití komutátorového motoru 230 V v prašném nebo vlhkém prostředí bez ochrany vede k častému selhání.
• Nedodržení provozních teplotních limitů zkracuje životnost motoru.
• Nedostatečná pravidelná údržba kartáčů způsobuje zvýšené jiskření a opotřebení.
• Komutátorový motor na střídavý proud nabízí snadnou regulaci otáček, což je silná stránka oproti některým bezuhlíkovým motorům.
• Přestože uhlíkový vs bezuhlíkový motor přináší rozdíly v údržbě, komutátorové motory jsou díky jednoduchému principu výhodné pro malé spotřebiče a nástroje s přerušovaným chodem.

Odborná rada: Pro provoz v náročných podmínkách doporučuji zajistit dostatečné krytí motoru proti prachu a vlhkosti a pravidelně kontrolovat stav kartáčů, aby se minimalizovalo riziko poruch a zvýšila bezpečnost.

Moderní metody řízení a optimalizace výkonu komutátorových motorů

Moderní metody elektronického řízení výrazně zvyšují výkon a efektivitu komutátorových elektromotorů. Přesné řízení otáček, zvláště u komutátorových motorů na 230 V, umožňuje optimalizovat provozní parametry podle aktuální zátěže, což vede k úspoře energie a snížení mechanického opotřebení uhlíků a komutátoru. Tím se prodlužuje provozní životnost motoru až o 20-30 % ve srovnání s klasickým mechanickým řízením.

Princip komutátorového motoru spočívá v mechanickém přepínání polarity vinutí rotoru, avšak moderní elektronika dokáže modulovat napájecí napětí a proud tak, aby motor pracoval plynuleji a s vyšší účinností. Ve srovnání s bezuhlíkovými (BLDC) motory elektronické řízení u komutátorových motorů zachovává jejich tradiční přednosti, jako je jednoduchá konstrukce a vysoký startovací moment, a současně minimalizuje nevýhody spojené s mechanickou komutací.

Výhody elektronického řízení komutátorových motorů zahrnují:

• Přesné nastavení otáček v rozsahu 0 až 3000 ot./min bez výrazných ztrát výkonu
• Snížení jiskření a mechanického opotřebení kartáčů až o 40 % díky plynulejšímu přepínání proudu
• Regulaci výkonu podle zatížení s okamžitou odezvou, což zlepšuje energetickou účinnost až o 15 %
• Možnost provozu na střídavý i stejnosměrný proud s optimalizovaným řízením napájení

Výhody komutátorových motorů v průmyslových aplikacích

Elektronické řízení rozšiřuje využití komutátorových motorů do oblastí, kde tradičně dominují bezuhlíkové a asynchronní motory. Typickým příkladem jsou elektrické ruční nářadí a dopravní technika, kde je klíčová kombinace vysokého točivého momentu při rozběhu a jednoduché údržby.

Na co si dát pozor: častou chybou je nedostatečná údržba komutátoru, která vede k nadměrnému jiskření a ztrátě výkonu, čímž se snižují přínosy elektronické optimalizace.

Pro koho se to hodí: moderní řízení je ideální pro malé spotřebiče a nářadí s proměnnými otáčkami, kde je potřeba přesná regulace a spolehlivost.

Pro koho NE: u velmi náročných průmyslových aplikací s dlouhodobým provozem a vysokými nároky na životnost je vhodnější volit bezuhlíkové motory, které nabízejí vyšší účinnost a minimální údržbu.

Ekonomické aspekty provozu a údržby komutátorových motorů

Komutátorový elektromotor má nižší pořizovací cenu, typicky o 20-40 % nižší než bezuhlíkové (BLDC) motory, což jej činí vhodným pro aplikace s omezeným rozpočtem. Provozní náklady však bývají vyšší kvůli pravidelné údržbě, která zahrnuje výměnu uhlíkových kartáčů zhruba po 500 až 1500 provozních hodinách a kontrolu stavu komutátoru. Tyto servisní zásahy představují významnou finanční a časovou položku, kterou bezuhlíkové motory nevyžadují. Navíc komutátorové motory mají nižší energetickou účinnost, obvykle kolem 70-85 %, což vede k vyšší spotřebě elektřiny, zejména při dlouhodobém a intenzivním provozu.

Jaké jsou obvyklé chyby při používání komutátorových motorů a jaké jsou jejich výhody

• Nedostatečná údržba kartáčů vede k rychlému opotřebení komutátoru a následnému jiskření, které zvyšuje riziko poškození motoru i okolních částí
• Přetěžování motoru nad jeho jmenovitý výkon zvyšuje opotřebení a zkracuje životnost kartáčů i komutátoru
• Komutátorový motor na 230 V umožňuje přímé napájení ze standardní elektrické sítě bez potřeby složitého měniče či regulátoru
• Silnou stránkou komutátorových elektromotorů je jejich jednoduchý mechanický princip a schopnost plynulého řízení otáček změnou napětí nebo natočením kartáčů, což eliminuje potřebu drahé elektroniky

Tip: Provoz komutátorových motorů se vyplatí v aplikacích s nízkou až střední zátěží, kde je možné zajistit pravidelnou údržbu kartáčů a komutátoru. Naopak v průmyslových provozech s dlouhodobým zatížením a požadavkem na vysokou účinnost doporučuji zvážit bezuhlíkový motor, který nabízí nižší náklady na údržbu a lepší energetickou efektivitu.

Časté dotazy

Jaká je hlavní výhoda komutátorového elektromotoru?

Komutátorové elektromotory umožňují univerzální napájení ze střídavého i stejnosměrného proudu a jednoduché řízení otáček mechanickou komutací.

Proč komutátorové motory vyžadují pravidelnou údržbu?

Kvůli opotřebení uhlíkových kartáčů a komutátoru je nutná výměna kartáčů po 500-1000 hodinách provozu a kontrola komutátoru.

Jak se řídí otáčky komutátorových motorů?

Otáčky se řídí plynule změnou napětí na kotvě nebo natáčením kartáčů, což umožňuje efektivní výkon bez složité elektroniky.

Jaký je rozdíl v účinnosti mezi komutátorovým a bezkartáčovým motorem?

Účinnost komutátorových motorů se pohybuje mezi 70-85 %, zatímco bezkartáčové dosahují 85-95 % díky menším ztrátám a absenci mechanického opotřebení.

Jsou komutátorové motory vhodné do výbušných prostředí?

Ne, kvůli jiskření při komutaci nejsou komutátorové motory vhodné do výbušných nebo nebezpečných prostředí, kde by mohlo dojít k zapálení.

Jaký vliv mají provozní podmínky na životnost komutátorového motoru?

Vysoká teplota, vlhkost a prach snižují životnost kartáčů a mohou způsobit snížení výkonu a zvýšení opotřebení motoru.

Jak dlouho vydrží uhlíkové kartáče u komutátorových motorů?

Životnost kartáčů se pohybuje mezi 500 až 1000 provozními hodinami, po této době je doporučena jejich výměna.

Jakým způsobem moderní elektronika zlepšuje řízení komutátorových motorů?

Použití polovodičových měničů a digitální regulace umožňuje přesné řízení otáček a snižuje mechanické opotřebení komutátoru.

Jaké jsou ekonomické výhody a nevýhody komutátorových motorů?

Komutátorové motory mají nižší pořizovací cenu, ale vyšší náklady na údržbu a spotřebu energie ve srovnání s bezkartáčovými motory.

V jakých aplikacích se nejčastěji používají komutátorové elektromotory?

Nejčastěji se používají v elektrickém ručním nářadí, kde je vyžadována univerzálnost napájení a jednoduché řízení otáček.

Jaký je princip fungování komutátorového elektromotoru?

Komutátorový motor využívá mechanický přepínač (komutátor), který každé půlotáčky mění směr proudu v rotoru, čímž udržuje otáčení motoru.

Jaké jsou hlavní technické výhody komutátorových motorů oproti asynchronním?

Komutátorové motory umožňují snadné řízení otáček a mají vysoký startovací moment, což asynchronní motory nemají.

Proč se komutátorové motory často používají na napětí 230 V?

Napětí 230 V je standardní domácí napájecí síť, kde komutátorové motory díky své konstrukci pracují efektivně a jsou snadno dostupné.

Jaké jsou hlavní nevýhody komutátorových motorů ve srovnání s bezuhlíkovými?

Komutátorové motory mají vyšší opotřebení kartáčů a nižší účinnost, což vede k častější údržbě a kratší životnosti.

Jak lze řídit otáčky komutátorového motoru?

Otáčky se řídí změnou napětí nebo pomocí odporového řízení; moderněji se využívá řízení pomocí pulzně šířkové modulace (PWM).

Kde se nejčastěji využívají komutátorové elektromotory v průmyslu?

Používají se v domácích spotřebičích, nářadí a malých dopravních zařízeních díky své jednoduchosti a dobrému startovacímu momentu.

Jak ovlivňuje provozní prostředí životnost komutátorového motoru?

Pracho a vlhkost zvyšují opotřebení kartáčů a komutátoru, proto by motor měl být provozován v čistém a suchém prostředí.

Jak moderní elektronika zlepšuje výkon komutátorových motorů?

Elektronické řízení umožňuje přesnější regulaci otáček a snižuje jiskření na komutátoru, čímž prodlužuje životnost motoru.
