Jak správně vyrobit drážky pro elektroinstalaci v bytě – návod
Vyrobit drážky pro elektroinstalaci v bytě vyžaduje přesnost a dodržení bezpečnostních pravidel, zejména při práci v panelových domech s nutností povolení. Správná hloubka drážky na elektriku a pečlivé plánování podle schématu elektroinstalace zajistí funkční a bezpečné rozvody elektřiny svépomocí. Podívejme se na postup krok za krokem, který minimalizuje rizika i chyby.
📝 Hlavní myšlenky
- Pro dvě elektrikářské kabely je vhodná drážka široká 2 cm a hluboká 20 až 25 mm.
- Otvory pro elektroinstalační krabičky mají průměr 68 mm, vrtají se korunkou o průměru 82 mm.
- Drážky se vyrábějí pouze svisle a vodorovně, minimální vzdálenost od plynových a topných potrubí je 50 cm.
- Doporučuje se používat drážkovací frézku s odsáváním prachu, cena hobby frézky je do 5 000 Kč.
- Při práci používejte ochranné pomůcky: respirátor, brýle, těsné oblečení a ochranu sluchu.
Jak správně naplánovat a označit drážky pro elektroinstalaci v bytě
Plánování elektroinstalace a přesné označení drážek na stěnách jsou klíčové pro správné vedení kabelů v bytě. Nejprve si vypracujte detailní schéma elektroinstalace, ve kterém přesně zakreslíte umístění zásuvek, vypínačů a elektroinstalačních krabiček. Pro vyznačení drážek na stěnách použijte laserové měření a vodováhu, které zajistí přesné a rovné vedení drážek v souladu s plánem.
Při plánování elektroinstalace a drážek v novostavbě bytu je nezbytné:
- konzultovat umístění a hloubku drážek s elektrikářem, aby se předešlo nevhodným průchodům nebo kolizím s nosnými prvky
- přesně změřit vzdálenosti od podlahy a rohů pomocí laseru pro rovné vyznačení drážek
- vyznačit na stěně polohu elektroinstalačních krabiček a zásuvek podle schématu
- dbát na dodržení normované hloubky drážky na elektriku, zpravidla 30-40 mm, a šířky odpovídající průměru kabelů a krabiček
Tip: Při kreslení elektroinstalačního schématu použijte pevnou podložku nebo digitální nástroj, abyste měli jasný přehled o vedení kabelů a vyhnuli se chybám před vysekáním drážek. Spolupráce s elektrikářem minimalizuje riziko chyb v plánování i realizaci.
Optimální rozměry a umístění drážek a otvorů pro elektroinstalaci
Optimální rozměry a umístění drážek a otvorů pro elektroinstalaci v bytě stanovují bezpečnostní normy a technologický postup elektroinstalace. Správné rozměry drážek a přesné umístění elektroinstalačních krabiček jsou klíčové pro funkčnost a bezpečnost rozvodů elektřiny svépomocí i při profesionální montáži.
Jaké jsou optimální rozměry drážek pro elektroinstalaci?
Pro vedení dvou elektrických kabelů má drážka standardní šířku 2 cm a hloubku 20 až 25 mm. Hloubka drážky na elektriku musí být dostatečná, aby kabely nebyly vystaveny mechanickému poškození a zároveň aby bylo možné drážku snadno zakrýt omítkou. Tyto rozměry odpovídají technickým normám a zároveň zjednodušují frézování drážek pro elektroinstalaci. Příliš malá hloubka nebo šířka vede k riziku poškození kabelů při instalaci nebo opravách. Dodržení těchto parametrů je zásadní pro bezpečnost i dlouhodobou spolehlivost elektroinstalace.
| Parametr | Rozměr | Poznámka |
|---|---|---|
| Šířka drážky | 20 mm (2 cm) | Pro dva kabely |
| Hloubka drážky | 20-25 mm | Zajišťuje ochranu kabelů |
| Průměr otvoru | 68 mm | Standard pro elektroinstalační krabičky |
Jak správně umístit drážky a otvory pro krabičky?

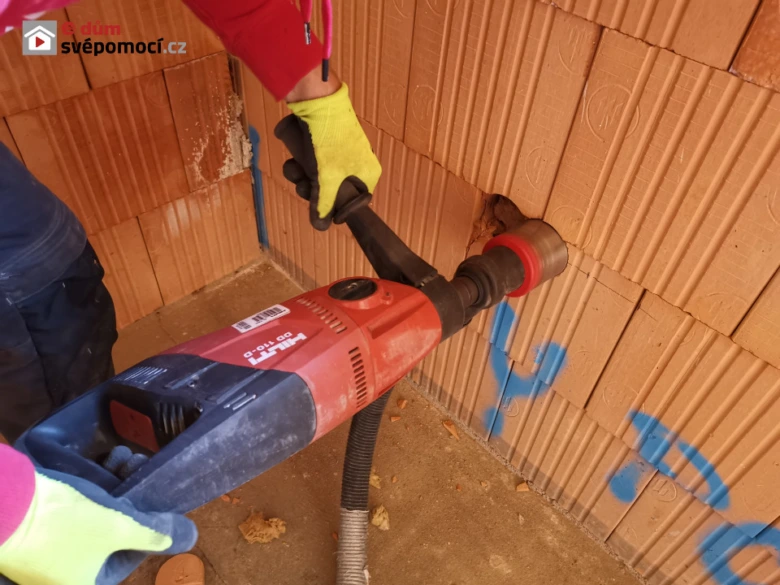

Otvor pro elektroinstalační krabičku má průměr 68 mm a vrtá se pomocí korunky o průměru 82 mm, což umožňuje přesné a čisté vyseknutí otvoru ve zdi. Při plánování elektroinstalace a drážek v novostavbě bytu je nezbytné zachovat minimální vzdálenost 50 cm od plynových a topných potrubí. Tato bezpečnostní norma zabraňuje riziku požáru nebo poškození inženýrských sítí. Vedení kabelů pod stropem by mělo respektovat podobná pravidla umístění, aby nedocházelo k mechanickému namáhání nebo přehřívání. Správné umístění drážek a otvorů výrazně ovlivňuje nejen bezpečnost, ale i snadnost budoucích oprav a úprav elektroinstalace.
| Prvek | Rozměr / Vzdálenost | Poznámka |
|---|---|---|
| Průměr otvoru pro krabičku | 68 mm | Vrtání korunkou 82 mm |
| Průměr korunky | 82 mm | Pro čistý výřez otvoru |
| Min. vzdálenost od potrubí | 50 cm | Z důvodu bezpečnosti a normativních požadavků |
Nástroje a techniky pro výrobu drážek ve zdích různých typů
Pro výrobu drážek v bytových zdech existují různé nástroje a techniky, které je třeba zvolit podle typu zdiva i rozsahu elektroinstalace. Správný výběr pomůže zajistit přesnost, efektivitu a bezpečnost práce.
Jaké nástroje použít pro výrobu drážek v různých typech zdí?

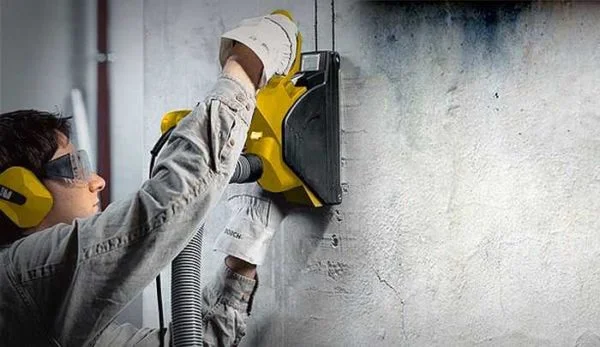

Pro řezání drážek se nejčastěji používají drážkovací frézky vybavené odsáváním prachu, které výrazně omezují množství nečistot ve vzduchu. Hobby frézky bývají dostupné do 5 000 Kč, což z nich dělá vhodnou volbu pro menší či občasné práce. Elektrická kladiva se sekáčem jsou rychlejší než tradiční sekání a hodí se pro tvrdší materiály jako beton či cihly. Speciální nástroje jako stěnový honič umožňují hladký řez a připojení vysavače, což zvyšuje komfort práce a snižuje prašnost. Stroborez je ideální pro rovnoměrné drážky v panelových či betonových zdech. U všech nástrojů je nezbytné používat ochranu očí, rukou a respirátor kvůli prachu. Výběr nástroje závisí na typu zdi (cihla, beton, panel) a plánovaném hloubkovém profilu drážky.
Jaké techniky použít při frézování a sekání drážek?

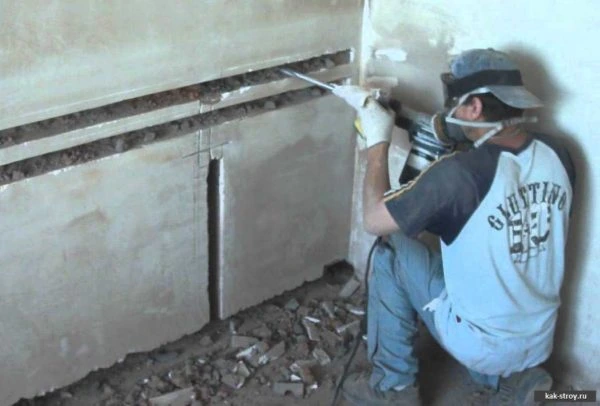

Postup při frézování drážek pro elektroinstalaci začíná přesným vyznačením trasy drážky podle schématu elektroinstalace rodinného domu či bytu. Drážkovací frézka se používá s připojeným odsáváním prachu, aby byla práce co nejčistší. Elektrické kladivo se sekáčem slouží k rychlému vysekání drážky zejména v tvrdších materiálech. Po hrubém vysekání je vhodné rohy drážky ručně upravit, aby drážka měla rovnoměrnou hloubku a šířku, v souladu s normami pro hloubku drážky na elektriku (obvykle 25-30 mm). Během práce je nutné chránit dýchací cesty respirátorem a používat ochranné brýle. Pro zachování bezpečnosti a kvality elektroinstalace je důležité nepřekročit povolenou hloubku drážky a dodržet správný technologický postup elektroinstalace.
- vždy používejte odsávání prachu nebo vhodný respirátor
- dodržujte hloubku a šířku drážky podle platných norem
- zvolte nástroj podle typu zdi a rozsahu práce
- ochrana očí, rukou a dýchacích cest je nezbytná
Tip: Při práci v panelových bytech je nutné zkontrolovat, zda není potřeba drážkování do panelu povolení od správce domu.
Jak postupovat při frézování a sekání drážek krok za krokem
Příprava a označení trasy drážek
Před zahájením frézování je nezbytné přesně vyznačit trasu drážek podle schématu elektroinstalace bytu. Použijte laserový měřič a vodováhu pro rovné vedení kabelů, přičemž body zásuvek, vypínačů a krabiček označte na stěně s přesností do 1 cm. Trasu ověřte detektorem kovů a vedení, aby nedošlo k poškození stávajících rozvodů. Dodržujte minimální vzdálenosti od rohů (10 cm), otvorů (oken, dveří) a stropu (15-20 cm) a respektujte bezpečnostní zóny, zejména v koupelnách.

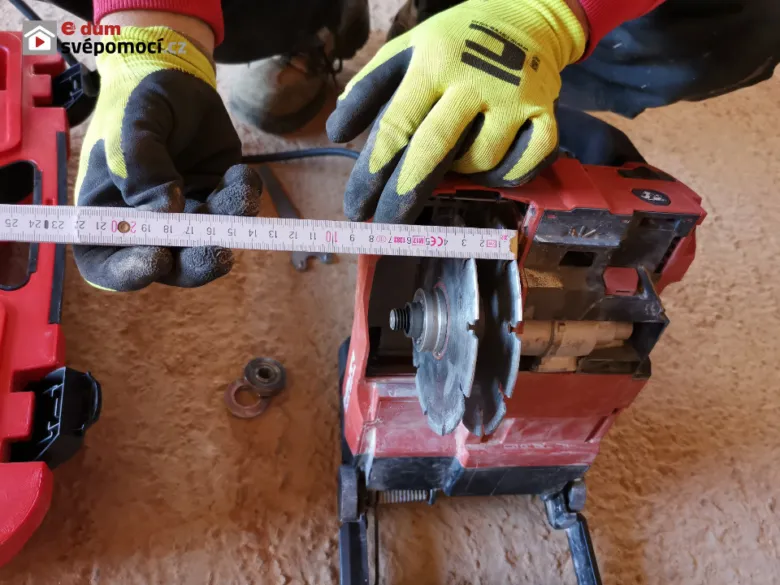

Nastavení a použití drážkovací frézky
Nastavte šířku drážky frézky na 20 mm, což odpovídá standardní šířce pro uložení dvou kabelů. Hloubka řezu by měla být 20-25 mm podle typu zdiva a průměru kabelů, maximálně však 25 × 25 mm. Připojte frézku k průmyslovému vysavači, který zajistí odsávání prachu a minimalizuje zdravotní rizika. Frézku pohybujte plynule podél vyznačených linií, bez přerušení, aby vznikly rovné a čisté drážky bez oblouků. Rychlost frézování přizpůsobte materiálu – pórobeton řežte rychleji, beton pomaleji.
Ruční dokončení rohů a čištění drážek
Frézka nedokáže přesně vyřezat rohy a přechody, proto tyto části dokončete ručně pomocí dláta a kladiva. Použijte pevné dláto s šířkou odpovídající drážce a kladivo s hmotností 0,5-1 kg pro přesné a kontrolované sekání. Po dokončení frézování a ručního dočištění odstraňte prach a zbytky zdiva pomocí vysavače a kartáče, aby kabely měly rovný a čistý prostor pro uložení a pozdější zakrytí omítkou.
- Vyznačení trasy – pomocí laseru a vodováhy označte drážky s přesností do 1 cm a ověřte trasu detektorem.
- Nastavení frézky – nastavte šířku na 20 mm a hloubku 20-25 mm podle typu zdiva a kabelů.
- Připojení vysavače – zajistěte průmyslové odsávání prachu během frézování.
- Frézování drážek – řezte plynule podél vyznačených linií, bez oblouků a přerušení.
- Ruční dokončení rohů – upravte rohy dlátem a kladivem pro přesné přizpůsobení.
- Čištění – odstraňte prach a zbytky pomocí vysavače a kartáče, aby byla drážka čistá.
Tip: Častou chybou je nastavení příliš velké hloubky drážky, která může oslabit konstrukci zdi a způsobit praskliny. Hloubka a šířka musí odpovídat normám a typu zdiva, aby nedošlo k poškození a aby kabely měly dostatek prostoru bez zbytečného přetížení stěny. Tento postup je vhodný pro rozvody elektřiny svépomocí v novostavbách a rekonstrukcích, ale nehodí se pro panelové byty bez platného povolení k drážkování do panelu.
Bezpečnostní opatření a ochrana zdraví při výrobě drážek
Práce při výrobě drážek pro elektroinstalaci v bytě patří mezi hlučné a prašné činnosti, při nichž vzniká jemný prach schopný pronikat až do dolních cest dýchacích. Proto je nezbytné používat respirátor s filtrační třídou minimálně FFP2, který zachytí částice o velikosti pod 2,5 mikrometru. Ochranné brýle nebo štít chrání oči před mechanickými nečistotami a prachovými částicemi, které mohou způsobit podráždění nebo mikroporanění rohovky. Hluk generovaný frézovacími a sekacími nástroji často přesahuje 85 decibelů, proto je nutné používat ochranu sluchu ve formě špuntů nebo sluchátek s útlumem minimálně 25 dB.
Tipy na výrobu drážek pro elektrické rozvody ve zdi
- Používejte těsné oblečení s dlouhými rukávy a nohavicemi, které zakryje kůži a minimalizuje kontakt s prachem
- Zajistěte odsávání prachu přímo u zdroje pomocí průmyslového vysavače připojeného k drážkovací frézce, což snižuje prašnost až o 90 %
- Zavěste na dveře místnosti mokrý hadr, který omezuje únik prachu do okolních prostor
- Dodržujte hloubku drážky 20-25 mm podle platných norem, aby nedošlo k nadměrnému oslabování konstrukce zdi a zároveň byl dostatek místa pro kabeláž
- Před zahájením prací vždy zkontrolujte, zda není nutné povolení pro drážkování do panelu, a konzultujte schéma elektroinstalace bytu nebo rodinného domu s odborníkem
Častá chyba: Nedostatečné použití ochranných pomůcek vede k respiračním potížím a poškození zraku, proto nikdy nepracujte bez respirátoru a ochranných brýlí.
Pro koho se to hodí: Tento přístup je vhodný pro kutily i profesionály, kteří mají k dispozici odpovídající vybavení a dodržují bezpečnostní předpisy. Naopak pro osoby bez zkušeností a ochranných pomůcek není drážkování vhodné kvůli riziku zdravotních komplikací a poškození zdi.
Jak správně upevnit kabely v drážkách a zakrýt je omítkou
Pro správné upevnění kabelů v drážkách je nezbytné použít spony na kabely nebo speciální lepicí pásky, které zabrání jejich pohybu a případnému poškození během pokládky omítky. Kabely je třeba vést rovnoměrně a bez napětí, což zajišťuje bezpečný technologický postup elektroinstalace a snižuje riziko mechanického poškození.
Zakrytí drážek omítkou musí mít tloušťku minimálně 3 cm, aby byla zajištěna dostatečná ochrana kabelů a stabilita omítkového povrchu. Vhodný typ omítky zvolte podle typu zdi – například vápenocementová omítka je vhodná pro betonové a cihlové zdi, zatímco u panelových staveb je nutné respektovat specifické požadavky a případně zajistit drážkování do panelu s povolením.
- Použijte spony na kabely s dostatečnou šířkou pro daný průměr vodičů
- Lepicí pásky volte odolné proti vlhkosti a teplotním změnám
- Omítku nanášejte rovnoměrně a kontrolujte její tloušťku minimálně 3 cm
- Vyvarujte se příliš hlubokých drážek, hloubka drážky na elektriku by měla odpovídat kabelům a omítce

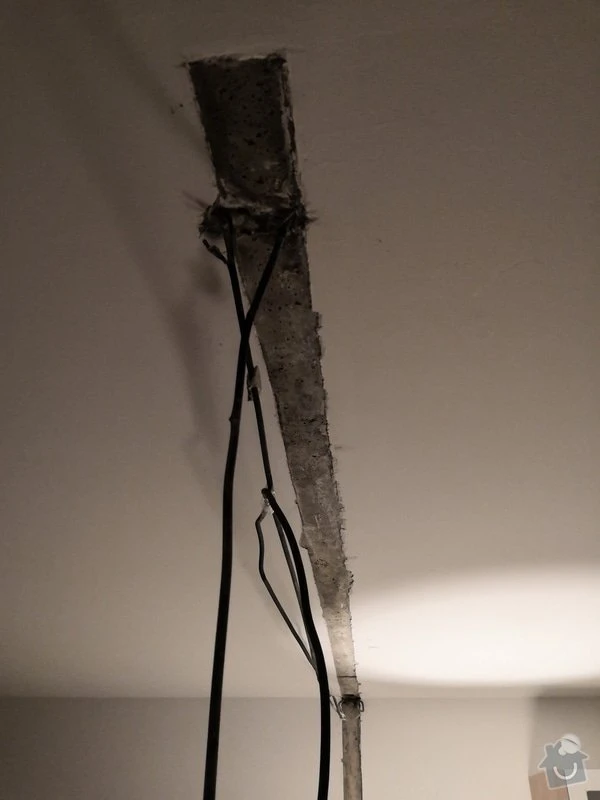

Jak vést kabely v drážkách pod omítkou správně a bezpečně
Správné vedení kabelů pod omítkou zahrnuje pevné upevnění a dostatečné krytí omítkou dle schématu elektroinstalace rodinného domu nebo bytu. Při rozvodech elektřiny svépomocí se doporučuje plánovat vedení kabelů pod stropem nebo v drážkách s ohledem na jejich ochranu a budoucí údržbu.
Jak opravit nebo upravit drážky po instalaci kabelů
Oprava drážek po instalaci kabelů je nezbytná pro zajištění bezpečného a estetického provedení elektroinstalace. Po vyvedení kabelů zkontrolujte upevnění vodičů, aby nedocházelo k jejich pohybu v drážce. Nerovnosti a drobné praskliny vyplňte vhodnou maltou, která zajistí hladký povrch a pevné spojení s podkladem. Následně povrch obrousíte tak, aby drážky byly rovné a nenápadné. Správná oprava drážek podporuje bezpečnost instalace a zamezuje budoucím problémům, například praskání omítky nebo poškození kabelů.
- Kontrola upevnění kabelů – zajistěte, aby kabely pevně držely v drážce bez pohybu
- Vyplnění nerovností maltou – použijte vhodnou maltu pro elektroinstalaci, která zajistí hladký povrch
- Broušení povrchu – obroušte vyplněné drážky do roviny se stěnou
- Kontrola celistvosti povrchu – ověřte, že nejsou žádné trhliny či volné části
Tip: Při drážkování do panelu povolení často vyžaduje stavební úřad, proto opravy provádějte opatrně podle technologického postupu elektroinstalace.
Specifika výroby drážek v různých typech zdí
Výroba drážek pro elektroinstalaci vyžaduje přizpůsobení techniky materiálu zdi. V pórobetonových a pěnobetonových zdech umožňuje technologický postup elektroinstalace efektivní řezání pomocí frézky nebo stroborezu. Tyto nástroje výrazně urychlí práci a zároveň minimalizují prach. Naopak u cihlových zdí se stále často používá tradiční sekání dlátem a kladivem, které lépe respektuje pevnost a strukturu zdiva. Sádrokartonové příčky vyžadují maximální opatrnost, aby nedošlo k poškození tenké konstrukce, a proto je vhodné použít speciální frézy nebo řezačky, které umožní přesné drážkování bez rozlamování materiálu. Drážkování do panelu povolení obvykle vyžaduje konzultaci s odborníkem a přesné schéma elektroinstalace rodinného domu, aby nedošlo k narušení statiky.
| Typ zdi | Doporučený nástroj | Poznámka |
|---|---|---|
| Pórobeton | Frézka, stroborez | Rychlé řezání, nižší tvorba prachu |
| Cihlová zeď | Dláto, kladivo | Tradiční sekání, vhodné pro pevné zdivo |
| Sádrokarton | Speciální fréza, řezačka | Nutná opatrnost, riziko poškození konstrukce |
| Dřevostavba | Pila, frézka na dřevo | Nutné respektovat strukturu a tloušťku dřeva |
Tip: Pro správnou hloubku drážky na elektriku doporučuji dodržovat normy a hloubku 25-30 mm, aby kabely byly bezpečně uloženy a nedošlo k oslabení konstrukce. Častou chybou je příliš mělké nebo naopak příliš hluboké drážkování, které může komplikovat vedení kabelů pod stropem nebo jiné části elektroinstalace. Pro postup při frézování drážek pro elektroinstalaci vždy plánujte podle schématu elektroinstalace rodinného domu nebo bytu, zejména při rozvodech elektřiny svépomocí.
V závěru platí, že správný výběr nástroje a technologie odpovídající typu zdi zásadně ovlivní kvalitu a bezpečnost elektroinstalace.
Časté dotazy
Jaká je doporučená hloubka drážky pro elektroinstalaci ve zdích?
Hloubka drážky by měla být 20 až 25 mm, což odpovídá standardním rozměrům pro uložení kabelů a elektroinstalačních krabiček.
Jak velký průměr mají otvory pro elektroinstalační krabičky?
Otvory mají průměr 68 mm a vrtají se korunkou o průměru 82 mm, což umožňuje přesné umístění a zasádrování krabiček.
Jaké nástroje jsou nejvhodnější pro řezání drážek v pórobetonu?
Nejvhodnější jsou drážkovací frézky s odsáváním a stroborezy, které umožňují rychlé a čisté řezy v pórobetonu.
Jak zajistit bezpečnost při výrobě drážek pro elektroinstalaci?
Používejte respirátor, ochranné brýle, těsné oblečení a ochranu sluchu; pracujte s odsáváním prachu a dodržujte bezpečnostní normy.
Jak správně upevnit kabely v drážkách?
Kabely se upevňují pomocí spon nebo lepicích pásků, aby nedocházelo k jejich pohybu nebo poškození během dalšího zpracování.
Jak opravit nerovnosti v drážkách po instalaci kabelů?
Nerovnosti se opravují vyplněním vhodnou maltou, následným broušením povrchu a kontrolou upevnění kabelů pro hladký a bezpečný povrch.
Jaké jsou základní rozdíly při výrobě drážek v cihlových a sádrokartonových zdech?
V cihlových zdech se často používá tradiční sekání dlátem, zatímco u sádrokartonu je nutná větší opatrnost a jemnější nástroje kvůli tenké konstrukci.
Jak správně označit místo pro drážky před začátkem řezu?
Použijte laserové měření nebo vodováhu k přesnému vyznačení tras drážek a míst pro krabičky na stěnách.
Jaké jsou nejčastější chyby při výrobě drážek pro elektroinstalaci?
Mezi chyby patří nesprávné rozměry drážek, nedodržení vzdáleností od inženýrských sítí, špatné upevnění kabelů a nedostatečné bezpečnostní opatření.
Je potřeba povolení pro drážkování do panelové zdi?
Ano, v panelových domech je často potřeba stavební povolení nebo souhlas správce domu, protože se jedná o nosné konstrukce.
Jaký je správný postup při frézování drážek pro elektroinstalaci ve zdích?
Nejprve označte trasu drážky podle schématu, poté použijte úhlovou brusku s diamantovým kotoučem pro řezání, a nakonec odstraňte zbytky dlátem a kladivem. Celý proces by měl být proveden ve 3 krocích pro přesnost a bezpečnost.
Jaký materiál je nejvhodnější pro zakrytí drážek po instalaci elektroinstalace?
Pro zakrytí drážek se doporučuje použít cementovou nebo vápenocementovou omítku s tloušťkou minimálně 10 mm, která zajistí pevnost a ochranu kabelů, zároveň umožní snadnou úpravu povrchu.
