Význam písmen L a N v elektrotechnice a elektroinstalaci

Správná identifikace vodičů L a N tvoří základní předpoklad pro bezpečnou elektroinstalaci a bezchybný provoz všech spotřebičů. Písmeno L označuje fázový vodič pod napětím, zatímco písmeno N představuje neutrální vodič, který uzavírá elektrický obvod. Dodržování barevného značení podle platných norem chrání instalaci před zkratem a zajišťuje ochranu osob před úrazem elektrickým proudem.

Význam písmen L a N v elektrotechnice a elektroinstalaci

Písmeno L v elektrotechnice označuje fázový vodič, který přenáší elektrický proud pod napětím 230 V vůči zemi do spotřebiče. Písmeno N značí neutrální vodič, který v elektrickém obvodu zajišťuje návratovou cestu proudu zpět ke zdroji. Pochopení těchto označení je pro bezpečnou práci s elektroinstalací zcela zásadní, neboť nesprávné zapojení může vést k úrazu elektrickým proudem nebo trvalému zničení připojeného zařízení.

Význam písmen L a N ve značení elektrických vodičů vychází z mezinárodních norem, jako je IEC 60446:2007, které sjednocují elektroinstalace napříč obory. Znalost těchto zkratek vám umožní správně identifikovat zapojení zásuvky L N PE.

• Fázový vodič L: přenáší elektrický proud do spotřebiče a je vždy pod napětím.
• Neutrální vodič N: funguje jako uzavírací cesta pro elektrický proud a standardně se používá neutrální vodič modrý.
• Bezpečnost elektroinstalace: vyžaduje striktní dodržování barevného kódování, kde fázový vodič značení bývá hnědý, černý nebo šedý.

Označení vodičů a barevné kódování

Fázové vodiče jsou označeny písmenem L, přičemž u třífázových sítí 380 V se používají označení L1 (hnědá), L2 (černá) a L3 (šedá). Fázové vodiče nesmí mít barvu modrou, světle modrou, žlutou ani zelenou, aby nedošlo k záměně s neutrálním nebo ochranným vodičem. Neutrální vodič (N) má izolaci modrou, azurovou nebo modrobílou bez ohledu na počet jader v kabelu. Ochranný vodič (PE) využívá žlutozelenou izolaci. V některých starších instalacích se vyskytuje vodič PEN, který kombinuje funkce neutrálního a ochranného vodiče a má modrou izolaci se žlutozeleným označením na koncích.

Praktické aspekty značení a kontroly

Značení vodičů není povinné po celé délce kabelu, postačuje na spojích a kontaktech. Ruční značení vodičů stejné barvy je povoleno pomocí cambric pásek či izolační pásky. Pro ověření fáze a neutrálu se používá indikační šroubovák s LED, který svítí při kontaktu s fází, nebo multimetr pro přesnější měření napětí. Při zapojení zásuvek platí standardizované pravidlo: pracovní nula (N) vlevo, fáze (L) vpravo a zem (PE) uprostřed.

Odborná rada: Při práci vždy kontrolujte barvy vodičů elektřina a napětí ověřujte indikačním šroubovákem. Častá chyba spočívá v záměně vodičů N a PEN, což je nebezpečné zejména u starších typů rozvodů, kde vodič PEN funkce sdružuje ochrannou i pracovní úlohu. Toto základní rozlišení se hodí pro každého, kdo provádí běžnou údržbu zásuvek, ale rozhodně se nehodí pro laické zásahy do hlavního domovního rozvaděče, kde hrozí riziko úrazu elektrickým proudem.

FAQ

Otázka: Jak poznat fázový a nulový vodič v domácí elektroinstalaci?

Fázový vodič (L) identifikujete pomocí indikačního šroubováku, který se rozsvítí při kontaktu s vodičem pod napětím. Neutrální vodič (N) má podle platných norem modrou barvu izolace a indikační šroubovák na něm nesvítí.

Otázka: Co znamená L a N na elektrickém zařízení?

Písmeno L označuje svorku pro připojení fázového vodiče, zatímco písmeno N označuje svorku pro připojení neutrálního vodiče. Správné dodržení polarity je nezbytné pro správnou funkci ochranných prvků a bezpečnost spotřebiče.

Standardní barvy vodičů L a N a jejich význam

Při práci s elektrickými rozvody musíte vždy dodržovat striktní pravidla pro barevné rozlišení vodičů, která definují elektroinstalace normy. Jednotné značení barev vodičů elektřina umožňuje elektrikářům bezpečně identifikovat jednotlivé větve obvodu a předcházet tak nebezpečným záměnám, které by mohly vést k úrazu elektrickým proudem nebo k poškození připojených spotřebičů.

Jaké jsou standardní barvy vodičů L1, L2, L3 a N?

Současné standardy určují přesné barvy pro fázové vodiče a neutrální vodič N. Fázový vodič L1 má hnědou barvu, fázový vodič L2 černou a fázový vodič L3 šedou izolaci. Neutrální vodič N musí být vždy modrý. Fázový vodič značení nesmí nikdy využívat barvu modrou, žlutozelenou ani čistě žlutou, protože tyto odstíny jsou vyhrazeny výhradně pro neutrální vodiče a ochranné uzemnění.

Proč je důležité správné barevné rozlišení vodičů L a N?

Bezpečnost elektroinstalace přímo závisí na tom, zda dokážete správně rozlišit fázový vodič L a neutrální vodič N. Pokud dojde k záměně, zařízení nemusí fungovat správně, nebo se na kovovém krytu spotřebiče může objevit nebezpečné napětí. Písmena L a N v elektroinstalaci co znamenají, je základní znalost pro každého, kdo provádí údržbu. Podle informací dostupných na portálu eagri.cz je dodržení těchto standardů nezbytné pro zajištění dlouhodobé provozuschopnosti systému.

Odborná rada: Častá chyba při zapojování zásuvek spočívá v záměně modrého neutrálního vodiče s fází, pokud jsou použity starší typy kabelů s odlišným barevným značením. Vždy používejte indikační šroubovák nebo multimetr k ověření napětí, i když barvy vodičů odpovídají normě. Toto rozlišení se hodí pro každého, kdo opravuje domácí elektroinstalaci, ale rozhodně se nehodí pro osoby bez elektrotechnické kvalifikace, pokud mají zasahovat do hlavních rozvaděčů.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Normy a pravidla pro označování vodičů L a N v elektroinstalaci

Jednotné označování vodičů v elektroinstalaci upravuje mezinárodní norma IEC 60446, která definuje barevné a písmenové standardy pro zajištění bezpečnosti elektroinstalace. V českém prostředí se tyto požadavky promítají do technických norem, které určují, co znamenají písmena L a N v elektrotechnice a jak se správně provádí fázový vodič značení. Norma stanovuje, že fázový vodič L se obvykle označuje hnědou nebo černou barvou, zatímco neutrální vodič modrý je povinně veden v modré barvě.

Důležitou součástí pravidel je PUE, která zdůrazňuje bezpečnostní aspekty a povinnost používat žlutozelenou barvu pro ochranný vodič. Tato povinnost platí pro všechny nové instalace od 1. 1. 2011, což výrazně zpřehlednilo identifikaci vodičů a snížilo riziko chyb při montáži.

1. Identifikace vodičů – ověřte barvy dle normy IEC 60446 před zahájením jakékoliv manipulace s obvodem.
2. Měření napětí – použijte indikační šroubovák nebo dvoupólovou zkoušečku pro ověření přítomnosti fáze.
3. Připojení vodičů – zajistěte, aby byl neutrální vodič modrý vždy v terminalu označeném jako N.
4. Kontrola spoje – ujistěte se, že všechny šroubové spoje jsou pevně dotaženy pro zamezení přechodového odporu.

Odborná rada: Častá chyba při zapojování spočívá v záměně neutrálního vodiče s ochranným vodičem PEN, což může vést k úrazu elektrickým proudem. Tento postup se hodí pro zkušené kutily s náležitou výbavou, zatímco laikům doporučuji v případě pochybností vždy konzultaci s revizním technikem.

Praktické tipy pro správné zapojení vodičů L a N v elektroinstalaci

Správné zapojení zásuvky vyžaduje dodržení platných norem, kde zásuvka musí mít fázový vodič L vpravo, neutrální vodič N vlevo a ochranný vodič PE uprostřed. Pro bezpečné zapojení vodičů L a N v domácnosti vždy pracujte při vypnutém jističi a ověřte stav obvodu měřicím přístrojem.

Jak ověřit vodič L indikačním šroubovákem

Indikační šroubovák představuje základní nástroj pro rychlou identifikaci fázového vodiče L v elektroinstalaci. Při kontaktu kovového hrotu s živým vodičem se rozsvítí indikační dioda uvnitř rukojeti, což potvrzuje přítomnost napětí. Častá chyba: spoléhání se pouze na indikační šroubovák u velmi slabého nebo indukovaného napětí, které může diodu rozsvítit i u neutrálního vodiče. Na co si dát pozor: tento nástroj se hodí pro rychlou orientaci, ale pro přesné ověření bezpečnosti elektroinstalace vždy využijte multimetr.

Použití multimetru pro přesné měření

Multimetr umožňuje přesně určit fázový vodič L a neutrální vodič N měřením napětí mezi jednotlivými zdířkami. Nastavte přístroj na střídavé napětí (AC) nad 250 V. Při měření mezi fází L a ochranným kolíkem PE naměříte přibližně 230 V, zatímco mezi neutrálním vodičem N a kolíkem PE by hodnota měla být blízká nule.

1. Vypnutí jističe – před zahájením manipulace vždy odpojte přívod elektřiny v daném okruhu.
2. Odizolování vodičů – odstraňte izolaci v délce přibližně 10 mm pro pevný kontakt ve svorce.
3. Zapojení zásuvky – vložte fázový vodič L vpravo, neutrální vodič N vlevo a žlutozelený ochranný vodič PE na středový kolík.
4. Kontrola dotažení – zkontrolujte pevnost spojů ve svorkovnicích, aby nedocházelo k přehřívání kontaktů.

Tento postup je vhodný pro zkušené kutily, kteří rozumí základům elektrotechniky, zatímco laikům doporučuji konzultaci s odborníkem pro zajištění maximální bezpečnosti elektroinstalace. Pamatujte, že standardní barvy vodičů určují hnědou nebo černou pro fázi L a modrou pro neutrální vodič N.

Ochranné vodiče a vodič PEN: funkce a bezpečnost

Kromě pracovních vodičů, kde písmena L a N v elektrotechnice definují fázový a nulový vodič, obsahuje každá moderní elektroinstalace ochranné prvky. Ochranný vodič PE zajišťuje uzemnění kovových částí zařízení a chrání vás před úrazem elektrickým proudem při poruše izolace. Podle normy ČSN EN 60446 musí mít tento vodič výhradně žlutozelenou barvu izolace. Pokud vás zajímá, jak poznat fázový a nulový vodič v domácí elektroinstalaci, pamatujte, že ochranný vodič PE nikdy nesmí vést pracovní proud.

Specifickou roli zastává vodič PEN, který kombinuje funkce ochranného a neutrálního vodiče v jednom kabelu. Bezpečnost elektroinstalace je u tohoto typu zapojení kritická, protože přerušení vodiče PEN může vést k nebezpečnému napětí na kostře připojených spotřebičů. Vodič PEN se v soustavách TN-C identifikuje modrou izolací, která je na koncích a spojích doplněna žlutozeleným označením.

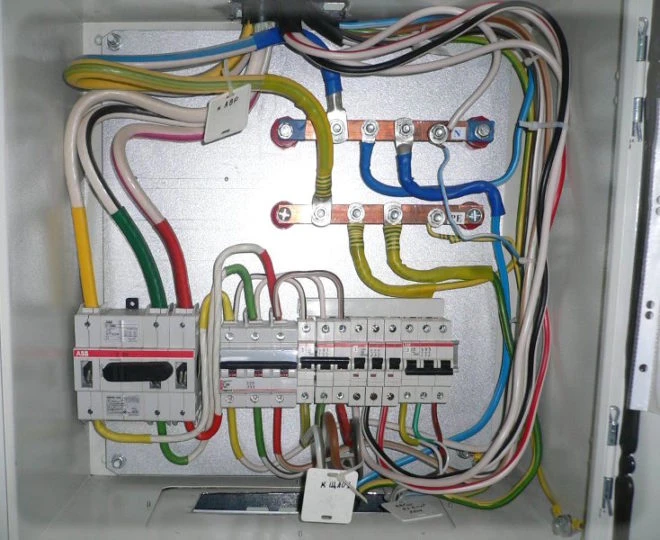

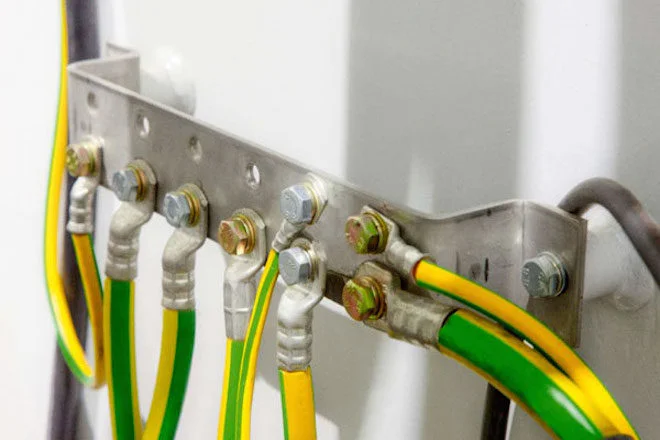

• Ochranný vodič PE: má vždy žlutozelenou barvu a slouží k odvedení poruchového proudu do země, přičemž jeho odpor musí být co nejnižší.
• Vodič PEN: kombinuje funkce ochranného a neutrálního vodiče v soustavách TN-C, kde plní roli návratové cesty proudu i ochrany.
• Označení PEN: standardně využívá modrou izolaci doplněnou o žlutozelené pruhy na koncích a místech připojení pro jednoznačnou identifikaci.

Odborná rada: Častá chyba při rekonstrukcích spočívá v záměně vodičů nebo jejich chybném rozdělení v rozvaděči, což může vést k nefunkčnosti proudových chráničů. Vodič PEN se hodí pro starší instalace typu TN-C, ale pro moderní spotřebiče s citlivou elektronikou není vhodný kvůli riziku elektromagnetického rušení a nižší úrovni ochrany. Pokud si nejste jisti identifikací vodičů, vždy využijte služeb certifikovaného elektrikáře, který ověří stav instalace měřicím přístrojem, jako je revizní multimetr nebo tester impedance smyčky.

Historie označování vodičů písmeny L a N v elektrotechnice

Před zavedením mezinárodní unifikace se označování vodičů v různých zemích výrazně lišilo, což často vedlo k rizikovým situacím při údržbě. Význam písmen L a N v elektrotechnice se ustálil až s rozvojem norem IEC v druhé polovině 20. století. Písmeno L bylo zavedeno jako mezinárodní označení fázového vodiče (z anglického Line), zatímco písmeno N definuje neutrální vodič (z anglického Neutral). Tato standardizace zásadně zvýšila bezpečnost elektroinstalace, protože servisní technici získali jasný návod pro identifikaci obvodů.

Písmena L a N v elektroinstalaci co znamenají, pochopíte nejlépe přes jejich technický účel:

• L značí aktivní fázový vodič, který přivádí napětí do elektrického zařízení.
• N označuje pracovní nulový vodič, který uzavírá proudovou smyčku zpět ke zdroji.
• Barevné normy následně doplnily písmenné značení, například neutrální vodič modrý a fázový vodič značení v hnědé nebo černé barvě.

Odborná rada: Při práci na starších systémech vždy ověřte skutečný stav instalace, protože barvy vodičů elektřina v objektech před rokem 1970 často neodpovídají dnešním předpisům. Častá chyba: spoléhání na barvu izolace u historických rozvodů bez ověření napětí indikačním šroubovačem.

Bezpečnost a rizika nesprávného značení vodičů L a N

Nesprávné označení vodičů L a N přímo ohrožuje bezpečnost elektroinstalace a zvyšuje riziko vzniku elektrického úrazu či trvalého poškození připojených spotřebičů. Dodržování norem pro barvy vodičů elektřina, zejména IEC 60446:2007, představuje základní prevenci provozních poruch a zajišťuje přehlednost v rozvaděčích i zásuvkách.

Nejčastější chyby při označování vodičů

Mezi kritické chyby v označení vodičů patří záměna fázového vodiče a neutrálního vodiče, což znemožňuje správnou funkci ochranných prvků. Častým problémem je podcenění významu písmen L a N ve značení elektrických vodičů při rekonstrukcích, kdy dochází k použití nevhodných barev izolace, které neodpovídají aktuálním předpisům.

Na co si dát pozor: Pokud zaměníte fázový vodič značení za nulový, zařízení může zůstat pod napětím i ve vypnutém stavu, což představuje přímé riziko úrazu při manipulaci. Odborná rada: Vždy ověřte stav napětí pomocí indikačního šroubováku s LED diodou nebo multimetru, který umožňuje přesnější měření napětí mezi vodiči.

Doporučení pro bezpečné značení

Pro zajištění dlouhodobé bezpečnosti elektroinstalace postupujte striktně podle platných norem ČSN. Standardní barvy vodičů L a N vyžadují, aby byl neutrální vodič modrý a fázový vodič hnědý nebo černý.

• Používejte výhradně vodiče odpovídající barevným standardům a normám pro elektroinstalace.
• Provádějte pravidelnou revizi elektroinstalace certifikovaným odborníkem.
• Při zapojování zásuvky L N PE nikdy nepodceňujte funkci ochranného vodiče PEN, který musí mít žlutozelenou izolaci.
• Využívejte cambric pásky pro dodatečné označení vodičů v místech spojů a kontaktů.

Tento postup se hodí pro každého, kdo provádí drobné opravy v domácnosti, jako je výměna zásuvky nebo vypínače. Pro složitější zásahy, rozšiřování obvodů či práci v rozvaděči však vždy doporučuji konzultaci s certifikovaným elektrikářem, který disponuje příslušnou vyhláškou pro práci na elektrických zařízeních. Pro osoby bez elektrotechnického vzdělání není manipulace v rozvaděči vhodná, neboť hrozí nebezpečí úrazu elektrickým proudem.

Časté dotazy k významu písmen L a N v elektrotechnice

Otázka: Co znamená u elektřiny písmeno L?

Písmeno L označuje fázový vodič, který přenáší elektrický proud pod napětím a je klíčový pro zapojení elektrického obvodu.

Otázka: Který kabel je nulový vodič N?

Nulový vodič N má modrou nebo azurovou izolaci a slouží jako návratová cesta elektrického proudu v obvodu.

Otázka: Jak rozlišit vodič L a N podle barev?

Fázové vodiče mají barvy hnědou, černou nebo šedou, neutrální vodič N má modrou izolaci; fázový vodič nesmí mít modrou barvu.

Otázka: Proč se používá písmeno L pro fázový vodič?

Písmeno L pochází z anglického slova Line a označuje vodič pod napětím, který přivádí elektrický proud.

Otázka: Jak správně zapojit vodiče L a N do zásuvky?

Fázový vodič L se zapojuje do pravé svorky, neutrální vodič N do levé svorky a ochranný vodič PE uprostřed zásuvky.

Otázka: Co je vodič PEN a jak se liší od PE?

Vodič PEN kombinuje funkce ochranného PE a neutrálního N vodiče, má modrou izolaci s žlutozelenými označeními a vyžaduje zvýšenou opatrnost.

Otázka: Jak ověřit vodič L indikačním šroubovákem?

Indikační šroubovák s LED svítí při kontaktu s fázovým vodičem L, což umožňuje rychlou identifikaci fáze.

Otázka: Jaké jsou nejčastější chyby při označování vodičů?

Častá chyba spočívá v záměně barev fázového a neutrálního vodiče nebo použití modré barvy pro fázi, což ohrožuje bezpečnost elektroinstalace.

Otázka: Jaké normy upravují označování vodičů L a N?

Norma IEC 60446 a české předpisy stanovují barevné a písmenové značení vodičů, včetně povinnosti žlutozeleného ochranného vodiče od 1. 1. 2011.

Otázka: Jak bezpečně pracovat s elektroinstalací?

Před prací vždy odpojte napájení, používejte vhodné nástroje jako indikační šroubovák a při nejasnostech konzultujte odborníka.

Otázka: Jaké jsou standardní barvy vodičů L a N v české elektroinstalaci?

Fázový vodič L má obvykle hnědou nebo černou barvu, neutrální vodič modrý je standardem podle českých norem.

Otázka: Jaký je rozdíl mezi vodičem PEN a vodičem PE v elektroinstalaci?

Vodič PEN kombinuje funkce ochranného a nulového vodiče, zatímco PE je pouze ochranný vodič, což je důležité při zapojení TN-C a TN-S systémů.

Otázka: Jak správně přeznačit černý vodič na modrý, pokud slouží jako nulový?

Při přeznačení je nutné vodič označit modrou izolací nebo páskou na celou délku, aby bylo jasné, že jde o neutrální vodič N.

Otázka: Jaké jsou bezpečnostní dopady nesprávného zapojení vodičů L a N?

Chybné zapojení může vést k elektrickému zkratu, poruše spotřebiče nebo nebezpečí úrazu elektrickým proudem, proto je nutné dodržovat správné označení.

Otázka: Jaké normy upravují zapojení a označování vodičů L a N v zásuvkách?

V ČR platí norma ČSN 33 2000-4-41, která stanovuje pravidla pro bezpečné zapojení a označení vodičů v elektroinstalaci.

Odborná rada: Správné fázové vodič značení je zásadní pro ochranu zdraví. Tento systém se hodí pro běžné domácí opravy, ale pro rozsáhlé úpravy rozvaděčů vždy kontaktujte kvalifikovaného elektrikáře.
