Jak správně zapojit zvonek informace pro elektrikáře

Správné zapojení elektrického zvonku vyžaduje precizní instalaci zvonkového transformátoru a dodržení předepsaných průřezů pro kabeláž zvonku. Odborně provedené zapojení tlačítka zvonku zajistí dlouhodobou spolehlivost systému a předejde zbytečným poruchám v domovních rozvodech.

Jak zapojit elektrický zvonek krok za krokem

Zapojení elektrického zvonku vyžaduje snížení síťového napětí 230 V na bezpečných 8 až 12 V pomocí transformátoru. Celý systém tvoří uzavřený obvod, kde tlačítko zvonku při stisku sepne napájení vedoucí k elektrickému zvonku.

Příprava a bezpečnostní opatření

Před zahájením práce vždy vypněte příslušný jistič a ověřte stav beznapěťového stavu zkoušečkou. Bezpečnost elektroinstalace je prioritou, proto pracujte pouze s nářadím s izolovanou rukojetí. Zvonkový transformátor instalujte do prostředí s teplotou v rozsahu 0 až 40 °C, aby nedocházelo k přehřívání komponent.

Zapojení transformátoru

1. Upevnění transformátoru – zajistěte zařízení na DIN lištu v rozvaděči.
2. Připojení primární strany – zapojte síťové napětí 230 V na svorky označené L a N.
3. Připojení sekundární strany – vyveďte nízkonapěťový obvod 8 až 12 V pro napájení zvonku.

Zvonkový transformátor o výkonu 10 až 20 VA postačuje pro napájení standardních domovních zvonků.

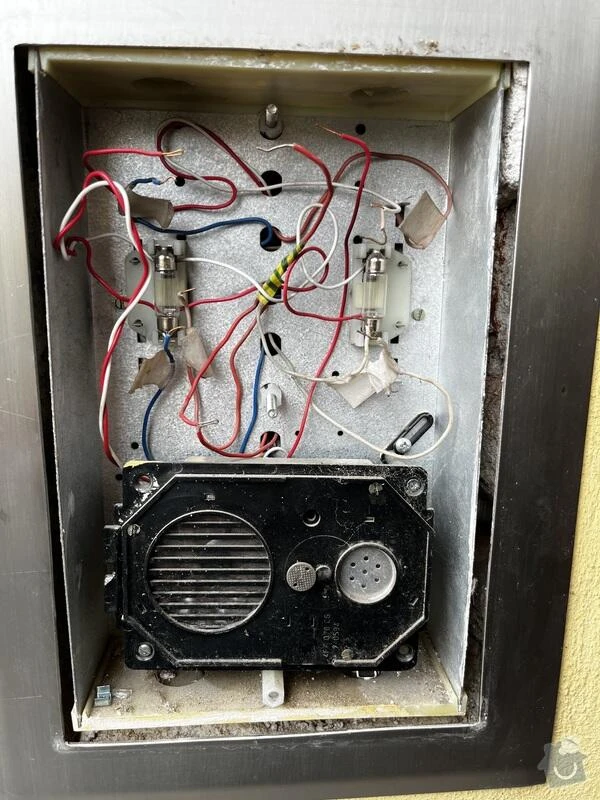

Zapojení kabeláže, tlačítka a zvonku

1. Instalace kabeláže – veďte 2 nebo 3žilový kabel s průřezem minimálně 0,75 mm² od transformátoru k místu instalace.
2. Zapojení tlačítka zvonku – propojte jeden vodič ze sekundární strany transformátoru přes kontakt tlačítka přímo ke svorce zvonku.
3. Dokončení obvodu – druhý vodič ze sekundární strany zapojte přímo na druhou svorku elektrického zvonku.

Odborná rada: Častá chyba při montáži spočívá v záměně primárního a sekundárního vinutí, což vede k okamžitému poškození zvonku. Pokud preferujete instalaci bez stavebních úprav, zvažte bezdrátový zvonek, u kterého probíhá zprovoznění pouze přes párování zvonku s přijímačem. Tento postup se hodí pro rekonstrukce, zatímco drátové řešení je vhodné pro novostavby s přípravou kabeláže.

Výběr a instalace zvonkového transformátoru

Zvonkový transformátor zajišťuje bezpečné napájení systému a jeho správný výběr je klíčový pro dlouhodobou funkčnost zvonku. Níže naleznete návod, jak zapojit zvonkový transformátor krok za krokem a na co si dát pozor při instalaci.

Parametry transformátoru

Pro běžný elektrický zvonek zvolte transformátor s výstupním napětím v rozmezí 8 až 12 V. Standardní výkon transformátoru by se měl pohybovat mezi 10 až 20 VA, což spolehlivě pokryje odběr běžných domovních zvonků i při delší kabeláži zvonku. Při návrhu zapojení vždy kontrolujte štítek zařízení, abyste předešli přetížení vinutí při sepnutí tlačítka.

Umístění a bezpečnost

Transformátor instalujte výhradně do suchého prostředí s okolní teplotou 0 až 40 °C, aby nedocházelo k degradaci izolace nebo kondenzaci vlhkosti uvnitř přístroje.

• Zajistěte montáž na DIN lištu v rozvaděči nebo v instalační krabici s krytím IP20.
• Dodržujte minimální vzdálenost od ostatních tepelných zdrojů pro správné chlazení.
• Používejte vodiče s odpovídajícím průřezem, aby nedocházelo k úbytkům napětí.

Odborná rada: Častou chybou při instalaci je podcenění průřezu vodičů u delších vedení, což vede k nízkému napětí na svorkách zvonku a jeho slabému vyzvánění. Tento postup se hodí pro drátové systémy, zatímco bezdrátový zvonek s přijímačem do zásuvky vyžaduje pouze párování zvonku, nikoliv instalaci transformátoru.

Druhy kabeláže a doporučené parametry vodičů

Pro správné zapojení kabeláže pro elektrický zvonek zvolte běžný instalační kabel typu CYKY nebo SYKFY. Standardní zapojení zvonku vyžaduje použití 2žilové nebo 3žilové kabeláže, přičemž minimální průřez vodiče musí být 0,75 mm², aby nedocházelo k nadměrným úbytkům napětí. Maximální délka kabelu od transformátoru k tlačítku a samotnému zvonku nesmí přesáhnout 50 metrů. Při delších trasách hrozí nefunkčnost systému kvůli odporu vedení.

Technické parametry instalace

Odborná rada: Častou chybou při zapojení elektrického zvonku je použití příliš tenkých vodičů u systémů napájených nízkým napětím, což vede k selhání elektromagnetického kladívka. Tento postup se hodí pro trvalé drátové instalace, zatímco bezdrátový zvonek s párováním zvonku tento typ kabeláže nevyžaduje. Vždy dodržujte zásady pro bezpečnost elektroinstalace a oddělujte silové obvody od sdělovacích.

Bezpečnostní opatření při instalaci zvonku

Bezpečnost při zapojení zvonku vyžaduje striktní dodržení základních elektrotechnických pravidel a norem. Před zahájením prací vždy vypněte hlavní jistič, abyste předešli úrazu elektrickým proudem. Jak připojit elektrický zvonek bezpečně? Základem je instalace, při které zvonkový transformátor umístíte výhradně do suchého prostředí s provozní teplotou 0-40 °C, ideálně do rozvaděče na DIN lištu. Kabeláž zvonku veďte odděleně od silových rozvodů, aby nedocházelo k indukci rušivých napětí, a to v elektroinstalačních lištách nebo trubkách pro zajištění mechanické ochrany.

Odborná rada: Častá chyba při zapojení elektrického zvonku spočívá v podcenění průřezu vodičů u dlouhých tras, což vede k úbytku napětí a nefunkčnosti zařízení. Minimální průřez vodičů by měl být 0,75 mm², přičemž celková délka kabelu nesmí přesáhnout 50 metrů.

• Ověřte stav izolace všech vodičů před samotným zapojením tlačítka zvonku.
• Zajistěte, aby všechny spoje byly pevné a chráněné proti mechanickému namáhání pomocí svorkovnic.
• Ujistěte se, že zvonkový transformátor s výkonem 10-20 VA odpovídá napěťové specifikaci 8-12 V vašeho zařízení.
• Pokud instalujete bezdrátový zvonek, věnujte pozornost správnému umístění přijímače s ohledem na dosah signálu 100-150 metrů na frekvenci 433 MHz nebo 868 MHz.

Tento postup je vhodný pro zkušené elektrikáře provádějící rekonstrukci elektroinstalace, nikoliv pro laiky bez potřebné vyhlášky a vybavení. Instalace se nehodí pro osoby bez znalosti práce s napětím 230 V, které je přítomno na primární straně transformátoru. Naopak pro profesionály představuje tento postup standardní úkon, jehož montáž tlačítka a kabeláže trvá obvykle 1-2 hodiny. Při zapojení více zvonků na jeden transformátor vždy zohledněte celkový odběr proudu, aby nedošlo k překročení maximálního výkonu transformátoru.

Montáž a umístění zvonku v domácnosti

Správná montáž zvonku vyžaduje dodržení ergonomických zásad a technických parametrů pro dlouhodobě spolehlivý provoz v každé domácnosti. Doporučená výška instalace tlačítka činí 140 cm od podlahy, což zajišťuje optimální dostupnost pro dospělé uživatele. Při plánování instalace v bytě či domě se zaměřte na následující body:

• Umístěte tlačítko na suché a dobře viditelné místo v maximální vzdálenosti 50 metrů od zdroje signálu.
• Zajistěte dostatečný prostor pro skrytou kabeláž zvonku ve zdi, ideálně v elektroinstalačních lištách či trubkách.
• Ochrana před přímým deštěm a vlhkostí výrazně prodlužuje životnost venkovního tlačítka a kontaktů.
• Zvolte centrální místo v interiéru, kde bude zvuková signalizace slyšitelná v celém prostoru domácnosti.

Odborná rada: Častou chybou při zapojení elektrického zvonku je vedení kabeláže v těsné blízkosti silových rozvodů 230 V, což způsobuje nežádoucí indukci a rušení. Pokud instalujete bezdrátový zvonek, zajistěte, aby mezi vysílačem a přijímačem nebyly masivní kovové překážky nebo železobetonové konstrukce, které tlumí signál na frekvencích 433 MHz nebo 868 MHz. Správné zapojení zvonku v bytě vyžaduje také pečlivé ukotvení zvonkového transformátoru do rozvaděče, čímž zajistíte bezpečnost elektroinstalace a stabilitu napětí v rozsahu 8 – 12 V.

Při rozhodování o typu systému zvažte následující rozlišení: drátový elektrický zvonek se hodí do novostaveb s připravenou kabeláží, kde preferujete bezúdržbový provoz bez nutnosti výměny baterií. Bezdrátový zvonek je naopak ideální pro dodatečnou montáž v rekonstruovaných prostorách, kde není možné vést novou kabeláž, avšak vyžaduje pravidelnou kontrolu stavu napájecích článků v přijímači i vysílači.

Otázka: Jaký je postup při párování bezdrátového zvonku?

Při instalaci bezdrátového zvonku nejprve vložte baterie do vysílače a přijímače a následně aktivujte párovací režim na přijímači podle návodu výrobce. Poté stiskněte tlačítko vysílače, čímž dojde k synchronizaci signálu na zvolené frekvenci 433 MHz nebo 868 MHz.

Otázka: Na co si dát pozor při zapojení zvonkového transformátoru?

Při zapojení zvonkového transformátoru vždy dbejte na to, aby celkový odběr připojených zvonků nepřekročil jmenovitý výkon transformátoru, který se obvykle pohybuje v rozmezí 10 až 20 VA. Před zahájením prací na elektroinstalaci vždy vypněte hlavní jistič, abyste předešli úrazu elektrickým proudem.

Zapojení bezdrátového zvonku a párování s přijímačem

Bezdrátový zvonek představuje efektivní alternativu tam, kde není připravena kabeláž zvonku. Zařízení standardně využívá frekvence 433 MHz nebo 868 MHz, přičemž frekvence 868 MHz je odolnější vůči rušení v zarušeném prostředí. Maximální dosah signálu se na volném prostranství pohybuje až do 150 metrů, v zástavbě však tento údaj klesá v závislosti na tloušťce a materiálu stěn.

Při instalaci je klíčové vědět, jak spárovat bezdrátový zvonek s přijímačem, aby došlo k vytvoření unikátního digitálního kódu mezi tlačítkem a základnou.

• Aktivujte párovací režim na přijímači stiskem příslušného tlačítka po dobu 3 sekund.
• Stiskněte tlačítko bezdrátového zvonku pro odeslání signálu.
• Potvrďte spárování zvonku podle světelné nebo zvukové indikace přijímače.

Odborná rada: Častou chybou při instalaci je umístění přijímače v blízkosti kovových předmětů nebo rozvaděčů, které signál stíní. Bezdrátový zvonek se hodí pro rychlou instalaci bez stavebních úprav, zatímco pro objekty s extrémně silnými zdmi zůstává spolehlivějším řešením klasický elektrický zvonek napájený přes zvonkový transformátor.

Diagnostika a řešení běžných problémů se zvonkem

Při diagnostice elektrických systémů představují nejčastější problémy při zapojení zvonku kombinaci mechanických závad a elektrických ztrát. Správná diagnostika vyžaduje systematické ověření kontinuity obvodu a měření napětí multimetrem na svorkách zvonku i transformátoru.

Nefunkčnost zvonku

Pokud elektrický zvonek nereaguje, nejprve prověřte bezpečnost elektroinstalace a stav jističe. Častá chyba spočívá v nesprávném zapojení tlačítka zvonku nebo přerušené kabeláži. Ověřte, zda zvonkový transformátor na sekundární straně generuje napětí v rozsahu 8 – 12 V. Pokud je napětí v pořádku, zaměřte se na oxidaci kontaktů v tlačítku, která zvyšuje přechodový odpor. Pokud instalujete bezdrátový zvonek, nefunkčnost často pramení z chybného párování zvonku s přijímačem, které vyžaduje dodržení synchronizačního postupu dle manuálu výrobce.

Slabý zvuk a jiné závady

Slabý zvuk bývá přímým důsledkem úbytku napětí na vedení. K tomuto jevu dochází při použití příliš tenkých vodičů na trase delší než 50 metrů, proto pro kabeláž zvonku vždy používejte vodiče s průřezem minimálně 0,75 mm².

• Zkontrolujte pevné dotažení všech svorek v obvodu, aby nedocházelo k jiskření.
• Vyměňte tlačítko zvonku, pokud vykazuje vysoký přechodový odpor nebo mechanické opotřebení.
• Ověřte, zda celkový odběr zvonků nepřekračuje výkon transformátoru, který bývá obvykle 10 – 20 VA.

Tato diagnostika se hodí pro zkušené elektrikáře při revizi starších rozvodů, zatímco pro laiky bez vybavení je bezpečnější zvolit bezdrátový zvonek. Odborná rada: Vždy pracujte v odpojeném stavu, abyste předešli zkratu na sekundární straně transformátoru, který může vést k jeho trvalému poškození. Dodržením těchto zásad a parametrů zajistíte dlouhodobou spolehlivost systému.
