Jak správně provést montáž zásuvky vlastníma rukama se schématem

Správná montáž zásuvky vyžaduje pečlivé dodržení postupu zapojení vodičů a zajištění spolehlivého uzemnění zásuvky. Tento návod vám srozumitelně vysvětlí, jak bezpečně připojit elektrickou zásuvku k domovnímu rozvodu podle platných technických norem.

Jak připravit nářadí a materiál pro montáž zásuvky

Pro bezpečnou montáž zásuvky potřebujete sadu základního nářadí, která zajistí správné připojení vodičů a pevné ukotvení v krabici. Kvalitní vybavení je klíčem k tomu, abyste mohli zapojit dráty do zásuvky správně a bezpečně.

Jaké nástroje a materiál potřebujete na montáž zásuvky doma

Před samotným zahájením práce si připravte následující vybavení, které vám umožní provést instalaci v souladu s pravidly pro bezpečnost elektřiny:

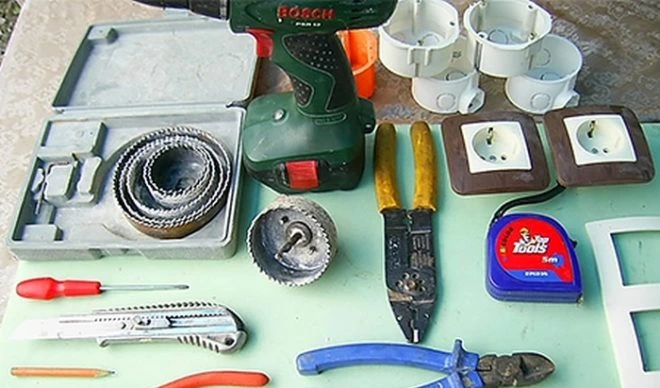

• Odizolovací kleště pro přesné odstranění izolace z vodičů bez jejich poškození.
• Štípačky pro zkrácení přebytečné délky kabelů v zásuvkové krabici.
• Křížový šroubovák PZ1, který slouží k upevnění strojku zásuvky i dotažení svorek.
• Ploché šroubky o průměru 3 mm a délkách 15, 20 nebo 25 mm pro fixaci krytu.
• Zkoušečku napětí pro ověření stavu elektrického obvodu před manipulací.

Odborná rada: Častá chyba při montáži spočívá v použití příliš dlouhých odizolovaných konců vodičů, které mohou způsobit zkrat. Vždy odstraňujte pouze 10 až 12 mm izolace podle rysky na zadní straně zásuvky. Tato příprava je vhodná pro běžné domácí opravy, nikoliv však pro zásahy do hlavního rozvaděče či instalaci třífázových prvků.

Bezpečnostní opatření před započetím montáže zásuvky

Montáž zásuvky vyžaduje precizní přípravu a striktní dodržování pravidel pro bezpečnost elektřiny, aby se předešlo rizikům spojeným s neopatrnou manipulací. Před samotným zásahem do elektroinstalace je nutné pochopit, jak správně připojit fázový, nulový a ochranný vodič do zásuvky, což je zásadní pro funkčnost a bezpečnost celého systému. Při práci používejte vhodné nářadí, jako jsou štípačky, odizolovací kleště a křížový šroubovák PZ1.

Jak odpojit elektrický přívod bezpečně

Hlavní podmínkou pro bezpečnou montáž zásuvky je úplné odpojení napájení v daném obvodu. Před zahájením práce vypněte příslušný jistič v rozvaděči a ověřte stav beznapěťové zkoušečkou. Elektrická zásuvka nesmí být pod proudem, aby nedošlo k úrazu elektrickým proudem. Ujistěte se, že je zásuvková krabice čistá a připravená pro zapojení vodičů. Pamatujte, že správné uzemnění zásuvky chrání uživatele před nebezpečným dotykovým napětím.

Odborná rada: Při zapojení zásuvek 230 V v systému TN-C-S používejte třívodičové kabely CYKY-J s měděnými vodiči o průřezu 2,5 mm², které jsou jištěny 16 A jističem. U starších instalací před rokem 1993 se můžete setkat s dvouvodičovým zapojením (L + PEN) využívajícím hliníkové vodiče 4 mm² nebo měděné 1,5 mm².

Řešení problémů s CAN-BUS systémy a těsněním

Při instalaci zásuvek u vozidel nebo moderních technologií vybavených CAN-BUS systémem může dojít k chybovým hlášením v řídicí jednotce. Tento systém vyžaduje pro správnou funkci speciální adaptér nebo dekodér, který zajistí správnou komunikaci mezi prvky. Pokud plánujete instalaci v exteriéru, nezapomeňte použít těsnicí krytky a kvalitní konektory, které spolehlivě zabraňují zatékání vody do zásuvky.

Častá chyba: Podcenění kompatibility relé nebo modulu s řídicí elektronikou, což vede k nefunkčnosti obvodu. Pozor si dejte také na neodizolované spoje, které vedou ke korozi a následným poruchám.

Otázka: Pro koho se montáž zásuvky svépomocí hodí a pro koho nikoliv?

Tato činnost je vhodná pro technicky zdatné jedince, kteří disponují základním vybavením a rozumí schématu zapojení vodičů. Pokud si nejste jisti identifikací fázového, nulového a ochranného vodiče nebo pracujete v instalaci s vysokým rizikem, vždy konzultujte postup s kvalifikovaným elektrikářem.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak správně zapojit vodiče do zásuvky podle schématu

Pro bezpečné zapojení zásuvky 230 V je klíčové dodržet standardizované barvy vodičů. Fázový vodič (L), který vede proud, má barvu černou, hnědou nebo šedou. Modrý nulový vodič (N) uzavírá elektrický obvod a zelenožlutý ochranný vodič (PE) zajišťuje uzemnění zásuvky. Při montáži zásuvky vlastníma rukama se schématem vždy dbejte na to, aby byl ochranný vodič připojen na středový kolík zásuvky, což je základní požadavek na bezpečnost elektřiny.

Správné přiřazení vodičů v zásuvce

Pokud provádíte připojení vodičů v instalaci, kde chybí ochranný vodič (starší dvouvodičové rozvody), nelze zásuvku moderním způsobem uzemnit a takové zapojení vyžaduje odbornou rekonstrukci elektroinstalace.

• Fázový vodič připojte do jedné ze spodních svorek mechanismu.
• Nulový vodič zapojte do zbývající spodní svorky naproti fázi.
• Ochranný vodič pevně dotáhněte na středový kolík zásuvky.

Odborná rada: Častá chyba při montáži zásuvky spočívá v nedostatečném dotažení šroubových spojů, což vede k zahřívání vodičů a riziku požáru. Vždy použijte šroubovák PZ1 odpovídající velikosti pro pevné spojení bez poškození hlavy šroubu. Tato metoda se hodí pro běžné domácí opravy, ale pro novostavby a rozsáhlé úpravy doporučuji konzultaci s revizním technikem.

Postup montáže zásuvky krok za krokem

Správná montáž zásuvky vlastníma rukama vyžaduje pečlivou přípravu a dodržení normových barev vodičů. Před zahájením práce vždy vypněte příslušný jistič a ověřte beznapěťový stav zkoušečkou.

Příprava otvoru pro zásuvku

Pro instalaci do zdiva nejprve vyvrtejte otvor odpovídajícího průměru pomocí korunkového vrtáku. Do otvoru vložte zásuvkovou krabici, kterou zafixujte sádrou nebo montážním tmelem tak, aby lícovala s úrovní omítky. Ujistěte se, že krabice drží pevně a neviklá se, což je častá chyba při montáži zásuvky svépomocí. Správně osazená krabice je základním předpokladem pro pevné ukotvení celého strojku zásuvky.

Zapojení vodičů do zásuvky

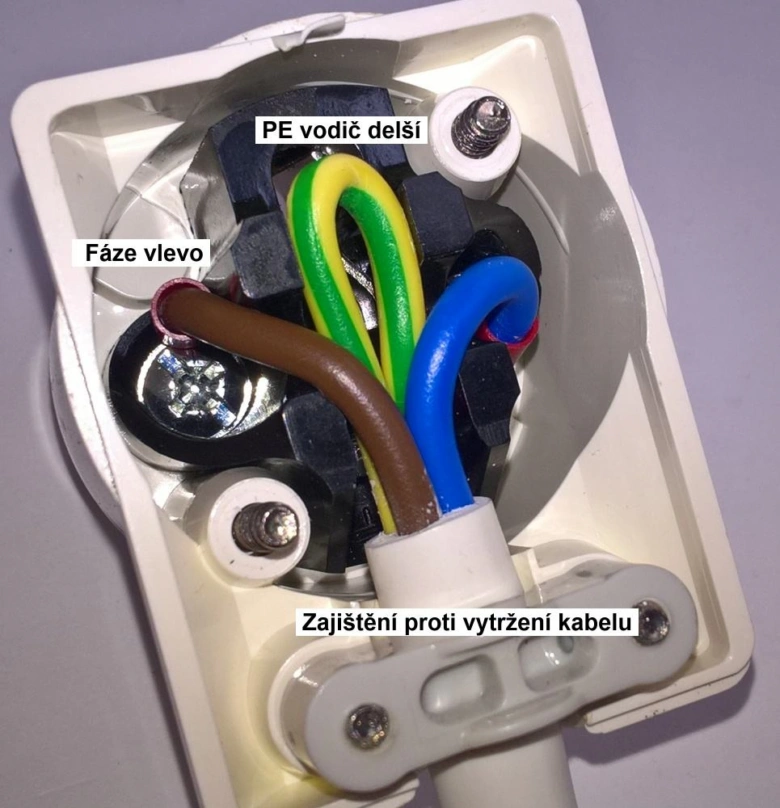

Při zapojení vodičů do zásuvky postupujte podle barevného značení: hnědý nebo černý fázový vodič patří do levé nebo pravé svorky, modrý nulový vodič do druhé krajní svorky a žlutozelený ochranný vodič na středový kolík.

1. Odizolování vodičů – odstraňte 10 mm izolace z konců drátů, aniž byste poškodili měděné jádro.
2. Připojení vodičů – zasuňte konce vodičů do svorek a pevně dotáhněte šroubky pomocí šroubováku PZ1.
3. Kontrola spojů – zatáhněte za každý vodič, abyste ověřili, že je v zásuvce pevně zajištěn.

Odborná rada: Uzemnění zásuvky pomocí žlutozeleného vodiče na ochranný kolík je kritické pro vaši bezpečnost a nesmí být nikdy vynecháno.

Upevnění zásuvky a dokončení montáže

Po zapojení vodičů opatrně vložte strojek zásuvky do krabice a srovnejte jej do roviny.

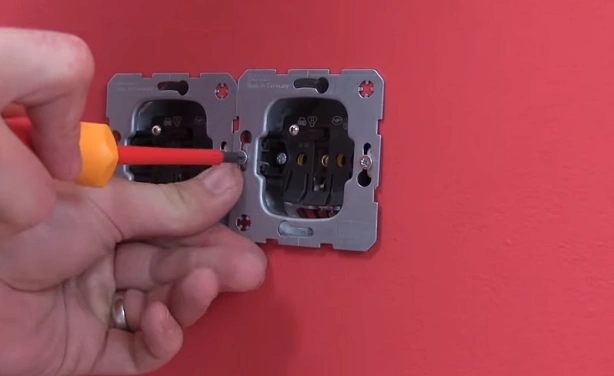

1. Upevnění strojku – utáhněte boční šroubky rozpěrných čelistí, dokud se zásuvka nezafixuje v krabici.
2. Nasazení rámečku – přiložte krycí rámeček zásuvky a zajistěte jej středovým šroubem nebo zacvaknutím.
3. Testování zásuvky – zapněte jistič a pomocí zkoušečky ověřte přítomnost napětí a správnou funkci ochranného kolíku.

Tento postup se hodí pro běžnou instalaci v interiéru, ale není vhodný pro montáž v koupelnách či venkovních prostorách s vysokou vlhkostí. Na co si dát pozor: příliš dlouho odizolované vodiče mohou způsobit zkrat, proto vždy zachovávejte minimální přesah mědi mimo svorku.

Jak správně provést uzemnění zásuvky

Správné uzemnění zásuvky představuje základní prvek pro bezpečnost elektřiny a ochranu před úrazem elektrickým proudem. Uzemnění se provádí pomocí zelenožlutého ochranného vodiče PE, který musí být vždy pevně spojen se zemnicí svorkou přístroje. Během montáže zásuvky do betonové stěny se používá vrták s korunkou, přičemž průměr otvoru pro zásuvkovou krabici by měl být o 5 mm větší než samotná krabice. Pro upevnění krabice do betonu či cihly se využívá sádra, alabastr nebo cementová malta nanášená špachtlí. Při zapojení zásuvek 230 V v systému TN-C-S se používají třívodičové kabely CYKY-J s průřezem 2,5 mm², které jsou jištěny 16 A jističem.

Specifika instalace v hořlavých podkladech

Pokud provádíte montáž zásuvky do dřevěné stěny, musíte zajistit zvýšenou protipožární ochranu. Vodiče musí být uloženy v ocelových vlnitých trubkách a celá instalace vyžaduje uzemnění podle normy PUE. Pro dřevěné podklady se volí specifické železné zásuvkové krabice, které zabrání přenosu tepla při případném zkratu.

Odborná rada: Častá chyba při zapojení vodičů spočívá v nedostatečném dotažení šroubů na svorkovnici pomocí šroubováku PZ1, což vede k přechodovému odporu a následnému zahřívání spoje. Pro bezpečné zapojení zásuvky 230 V doma vždy zajistěte, aby byl ochranný vodič PE zapojen jako první a měl dostatečnou délku pro případné vytržení kabelu. Správné připojení fázového (černá, hnědá nebo šedá), nulového (světle modrá) a ochranného vodiče je nezbytné pro správnou funkci proudových chráničů. Tento postup se hodí pro moderní instalace s třížilovým rozvodem, zatímco pro historické dvouvodičové instalace bez ochranného vodiče (systém TN-C) důrazně doporučuji konzultaci s revizním technikem.

Otázka: Jak postupovat při zapojení zásuvky s nulovým vodičem a ochranným vodičem?

Při zapojení zásuvky 230 V připojte fázový vodič vlevo, ochranný vodič PE na středový kolík a nulový vodič vpravo. Pro spojování vodičů v krabici používejte WAGO svorky, přičemž zelené vodiče spojujte vždy odděleně od modrých.

Otázka: Kolik zásuvek lze připojit na jeden elektrický okruh?

V běžné domácí elektroinstalaci lze na jeden vývod z rozvaděče připojit maximálně 10 zásuvek. Vždy však zohledněte celkový příkon připojených spotřebičů, aby nedošlo k přetížení 16 A jističe.

Testování a kontrola funkčnosti zásuvky po montáži

Po dokončení montáže zásuvky je nezbytné provést důkladné testování zásuvky, které ověří správné zapojení vodičů. Elektrická bezpečnost musí být prioritou, proto před zapnutím jističů vizuálně zkontrolujte, zda je zásuvková krabice pevně usazena a uzemnění zásuvky je správně připojené. Pro ověření napětí použijte zkoušečku nebo multimetr, kterým změříte přítomnost napětí mezi fázovým a nulovým vodičem.

Postup ověření funkčnosti zařízení

• Připojte zkušební spotřebič a sledujte, zda zásuvka nevykazuje známky přehřívání nebo jiskření.
• U vozidlových zásuvek postupně otestujte funkčnost světel, konkrétně brzdová, obrysová, směrová a couvací světla.
• Ověřte, že připojená zařízení reagují na zapnutí bez prodlevy či výpadků napájení.

Odborná rada: Častá chyba při testování spočívá v ignorování ochranného vodiče, který musí být vždy správně propojen s kolíkem zásuvky. Pokud instalujete třífázové rozvody, pamatujte, že správné zapojení fázového, nulového a ochranného vodiče je klíčové pro ochranu před úrazem elektrickým proudem. Pokud zásuvka nefunguje, okamžitě vypněte jistič a zkontrolujte, zda jste správně připojili vodiče do odpovídajících svorek.

Časté chyby při montáži zásuvky a jak se jim vyhnout

Při práci na elektroinstalaci představují chyby v montáži zásuvky vážné riziko pro bezpečnost elektřiny ve vaší domácnosti. Častou chybou je špatné uzemnění zásuvky, které přímo způsobuje poruchy elektrických zařízení a zvyšuje riziko úrazu. Nesprávné zapojení vodičů, například záměna pracovního a ochranného vodiče, zase běžně vede ke zkratům a nebezpečnému napětí na kovových částech přístrojů.

Na co si dát pozor při instalaci

• Používejte vždy správný šroubovák PZ1, abyste předešli poškození hlav šroubů nebo nedostatečnému přítlaku.
• Upevnění zásuvky do zásuvkové krabice musí být pevné, jinak hrozí vytržení strojku ze zdi při manipulaci se zástrčkou.
• Před připojením vodičů vždy ověřte pomocí zkoušečky, kde je fáze, nulák a ochranný vodič.
• Pamatujte, že montáž třífázové zásuvky vyžaduje odlišný postup a vyšší nároky na průřez vodičů než běžná zásuvka 230V.

Odborná rada: Pokud si nejste jisti identifikací vodičů nebo postupem zapojení, svěřte práci odborníkovi, protože bezpečnost elektřiny v bytě je prioritou.

Specifika montáže zásuvek v různých typech stěn

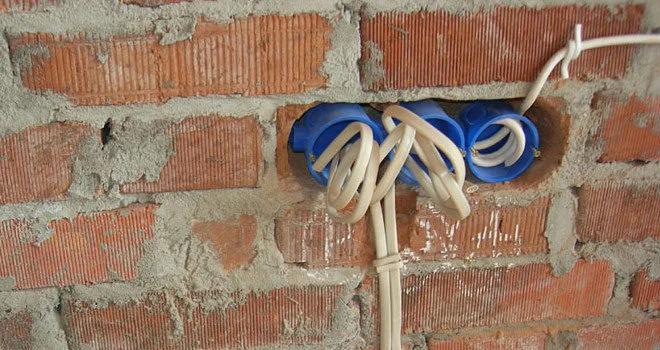

Výběr správné zásuvkové krabice tvoří základní předpoklad pro bezpečnou instalaci, přičemž každá stěna vyžaduje odlišný postup a typ komponent. Při vrtání otvorů pro zásuvkové krabice do betonu či cihel používejte vrták s korunkou, přičemž průměr otvoru by měl být o 5 mm větší než samotná krabice.

Typy zásuvkových krabic podle materiálu stěn

Pro dřevěné stěny vždy používejte krabice s certifikací nehořlavosti a dbejte na dokonalé utěsnění průchodů kabelů. Vodiče v dřevěných konstrukcích musí být uloženy v ocelových vlnitých trubkách a celá instalace musí být uzemněna podle normy PUE. Častá chyba při zapojení zásuvek spočívá v podcenění hloubky krabice, která musí pojmout dostatečnou rezervu vodičů pro snadné připojení a manipulaci se šroubovákem PZ1.

Montáž zásuvky v koupelnách a vlhkých prostorách

Instalace v koupelně a jiných vlhkých prostorách podléhá přísným normám ČSN, které definují zóny pro umístění elektrických zařízení vzhledem k vaně či sprše. V těchto prostorách vždy instalujte zásuvky s krytím minimálně IP44 a použijte vodotěsné krytky, které zamezí vniknutí vlhkosti k vodičům a následné korozi kontaktů. Pamatujte, že správné uzemnění zásuvky a instalace proudového chrániče jsou pro vaši bezpečnost elektřiny naprosto nezbytné.

Odborná rada: Při montáži zásuvky v koupelně vždy zajistěte, aby byla namontována tak, aby směrem dolů nezatékala voda, a využijte kvalitní těsnicí prvky.

Tento postup montáže zásuvky svépomocí se hodí pro zkušené kutily, kteří mají základní znalosti o zapojení vodičů a elektroinstalaci. Pro osoby bez elektrotechnického vzdělání nebo při jakýchkoliv pochybnostech o stavu rozvodů, zejména u starších instalací s hliníkovými vodiči, vždy přizvěte kvalifikovaného revizního technika. Neodborný zásah do elektroinstalace může vést k přetížení okruhu nebo riziku úrazu elektrickým proudem.
