Jak správně připojit fázový kabel do zásuvky a z které strany

Správné připojení fázového kabelu do zásuvky je klíčové pro bezpečnost a funkčnost elektroinstalace. Fázový vodič má specifickou barvu a musí být zapojen z určité strany zásuvky, aby nedošlo k riziku úrazu elektrickým proudem. Podívejme se na postup a zásady, které zajistí správné a bezpečné zapojení.

Jak identifikovat a vybrat správný fázový kabel pro zásuvku

Správný průřez fázového kabelu je klíčový pro bezpečné zapojení zásuvky a spolehlivý provoz elektroinstalace. Pro zásuvkové okruhy v rodinných domech a bytech se běžně používá kabel CYKY-J 3×2,5 mm², který odpovídá jištění 16 A a zajišťuje dostatečnou kapacitu pro běžné spotřebiče. Kabel 3×1,5 mm² je určen výhradně pro světelné okruhy a není vhodný pro zásuvky kvůli riziku přehřívání a zvýšené zátěži.

Jak vybrat správný průřez fázového kabelu pro zásuvku

Pro zásuvkové okruhy jištěné jističem 16 A je optimální použít kabel CYKY-J s průřezem 3×2,5 mm². Tento kabel má tři vodiče s izolací přizpůsobenou pro běžné zásuvky a umožňuje bezpečné zapojení zásuvky i prodlužovacích kabelů. Kabel 3×1,5 mm² se používá pouze pro osvětlení, protože jeho průřez není dostatečný pro vyšší proudy zásuvek. Nesprávný výběr průřezu může vést k přehřívání vodičů a ohrožení bezpečnosti elektroinstalace.

Jak identifikovat fázový vodič v kabelu

Fázový vodič je v kabelu CYKY-J obvykle označen hnědou nebo černou izolací. Správná identifikace je nezbytná pro bezpečné zapojení zásuvky s fázovým a nulovým vodičem, protože chybný kontakt může způsobit elektrický šok nebo poruchu zařízení. Barevné značení vodičů odpovídá normám bezpečnosti elektroinstalace, kde modrý vodič představuje nulový vodič a zelenožlutý ochranný vodič. Při odizolování a připojování vodičů je nutné dbát na správný utahovací moment svorek, aby bylo zajištěno pevné a bezpečné spojení.

Tip: Kontrola elektrické zásuvky po zapojení je zásadní pro ověření správného připojení fázového vodiče a bezpečnost celé instalace.

Bezpečnostní opatření před a během zapojení fázového kabelu

Před zapojením fázového kabelu do zásuvky je nezbytné úplné odpojení příslušného okruhu od elektrického napětí, například vypnutím jističe v rozvaděči. Tím se výrazně snižuje riziko úrazu elektrickým proudem. Pro práci používejte výhradně nástroje s certifikovanou izolací minimálně do 1000 V a ochranné pomůcky, jako jsou gumové izolační rukavice a ochranné brýle, které chrání před případnými jiskrami či úlomky izolace.

Kontrola správného průřezu kabelu zásuvky je klíčová pro bezpečnost elektroinstalace. Pro zásuvkové okruhy se standardně používá kabel CYKY-J 3×2,5 mm², který umožňuje jištění jističem 16 A. Použití kabelů s menším průřezem, například 1,5 mm², může vést k přehřívání vodičů, zvýšeným ztrátám a problémům při revizi elektroinstalace. Při výměně nebo instalaci zásuvek proto vždy ověřte, zda průřez odpovídá jištění a doporučením ČSN 33 2000.

Při připojování fázového vodiče (L), který má obvykle hnědou nebo černou izolaci, je nutné dodržet správné umístění ve svorce označené L. Nulový vodič (N) se připojuje na svorku označenou N a ochranný vodič (PE) na zelenožlutý ochranný kolík. Správné utažení svorek je zásadní – doporučený utahovací moment bývá u běžných zásuvek 0,8 až 1,2 Nm, což zajistí pevné spojení a minimalizuje riziko přechodových odporů či přehřívání kontaktů.

Tip: Častou chybou je obrácené připojení fázového a nulového vodiče, což může způsobit nebezpečné stavy při používání spotřebičů. Dále se vyvarujte nedostatečného odizolování vodičů, které může vést ke zkratům. Při práci vždy ověřte, že je okruh skutečně bez napětí pomocí vhodného zkoušeče.

• Odpojte jistič nebo pojistku zásuvkového okruhu před zapojením fázového vodiče
• Používejte nástroje s certifikovanou izolací a ochranné pomůcky (rukavice, brýle)
• Kontrolujte, zda kabel má průřez minimálně 2,5 mm² pro zásuvky jištěné 16 A
• Připojujte fázový vodič na svorku L, nulový na N a ochranný na PE podle barev vodičů
• Utažení svorek dodržujte podle výrobce, obvykle 0,8-1,2 Nm, aby nedocházelo k uvolnění vodičů
• Vyvarujte se obráceného zapojení vodičů a špatného odizolování, které mohou způsobit poruchy nebo nebezpečí úrazu

Krok za krokem: Jak připojit fázový kabel do zásuvky

Pro správné připojení fázového kabelu do zásuvky je klíčové dodržet přesný postup odizolování vodičů, pořadí jejich zapojení a správnou orientaci ve svorkách. Následující postup vám ukáže, jak bezpečně a efektivně zapojit fázový vodič krok za krokem.

Odizolování vodičů

Délka odstraněné izolace by měla být přibližně 10 mm, což umožní pevné a bezpečné připojení vodiče do svorky. Při odizolování je třeba opatrně odstranit vnější izolaci i případné oplétané stínění, aniž by došlo k poškození měděných žil uvnitř vodiče. To zajistí správný kontakt a zabrání riziku zkratu. Zkontrolujte, že odizolovaná část odpovídá průřezu kabelu zásuvky a že není příliš dlouhá, aby nedošlo k vyčnívání mědi mimo svorku.

Pořadí připojení vodičů

1. Připojte ochranný vodič PE na ochranný kolík zásuvky, který je obvykle umístěný uprostřed nebo nahoře.
2. Připojte nulový vodič označený modrou barvou na svorku N, která je standardně na pravé straně.
3. Připojte fázový vodič, často označený hnědou nebo černou barvou, na svorku L. Tato svorka bývá označena písmenem L a je obvykle umístěná vlevo.
4. Dotáhněte svorky s doporučeným utahovacím momentem, který bývá uveden v technickém listu zásuvky, aby bylo zajištěno bezpečné a pevné spojení.
5. Po zapojení proveďte kontrolu elektrické zásuvky, abyste ověřili, že vodiče jsou bezpečně připojeny a izolace není poškozena.

Orientace fázového kabelu ve zásuvce

Fázový vodič se standardně připojuje na svorku L vlevo při pohledu na zásuvku čelem, přičemž ochranný kolík bývá umístěný nahoře. Tento způsob odpovídá platným ČSN normám a zajišťuje správnou orientaci a bezpečnost elektroinstalace. Některé typy zásuvek umožňují připojení fáze i zprava, záleží na konstrukci a typu zásuvky. Pro domácí instalace se však doporučuje dodržovat standardní orientaci s fází vlevo. Dodržení správné orientace fázového vodiče zajišťuje správnou funkci přístrojů a minimalizuje riziko elektrického nebezpečí.

Tip: Častou chybou při zapojení zásuvky je nesprávné dotažení svorek, což vede k přehřívání spoje. Vždy používejte správný utahovací moment a kontrolujte pevnost připojení po instalaci.

Pro koho se to hodí: Tento postup je vhodný pro všechny domácí elektroinstalace a běžné zásuvky v souladu s ČSN normami. Nevhodné je aplikovat tento postup u zásuvek TN-C bez odpovídajících ochranných opatření, kde je třeba konzultace s odborníkem.

Jak správně dotáhnout svorky a zajistit bezpečné spojení

Správné dotažení svorek zásuvky je klíčové pro bezpečnost elektroinstalace a spolehlivý provoz zařízení. Utahovací moment svorek by měl být přibližně 1,2 Nm, což zajistí pevné uchycení fázového vodiče bez rizika poškození izolace nebo závitu. Nedostatečné dotažení vede k tvorbě přechodových odporů, které způsobují přehřívání vodičů a mohou vyvolat poruchu či požár. Naopak přetahování svorek často poškozuje vodič nebo konektor, což zhoršuje kontakt a bezpečnost.

Jak správně připojit fázový vodič do zásuvky

Pro správné zapojení zásuvky s fázovým a nulovým vodičem doporučuji:

• Použít kabel s odpovídajícím průřezem kabelu zásuvka (minimálně 1,5 mm² pro běžné zásuvky)
• Odizolovat vodič na délku 8-10 mm, aby se dobře usadil ve svorce
• Připojit fázový vodič podle barevného značení (hnědá nebo černá je fáze)
• Utáhnout svorky rovnoměrně utahovacím momentem 1,2 Nm
• Po zapojení provést kontrolu elektrické zásuvky měřidlem, zda není volný kontakt

Chyby při zapojení fázového kabelu většinou spočívají v nedostatečném dotažení svorek nebo nesprávném odizolování, což vede k riziku přehřívání a snížení bezpečnosti celého zapojení. Vždy dbejte na správný utahovací moment svorek a pečlivou kontrolu.

Specifika zapojení zásuvek ve starších instalacích (TN-C)

Starší elektroinstalace v síti TN-C využívají zásuvky s pouze dvěma vodiči – fázovým a kombinovaným nulovo-ochranným vodičem PEN. Průřez vodiče PEN musí být minimálně 10 mm², aby zajistil dostatečnou bezpečnost elektroinstalace a správné zemnění. Fázový vodič, který má obvykle hnědou nebo černou barvu, se připojuje na svorku označenou L. PEN vodič se připojuje současně na ochranný kolík zásuvky i na pravou dutinku, což je specifikum zapojení zásuvky 2 vodiče bez samostatného nuláku.

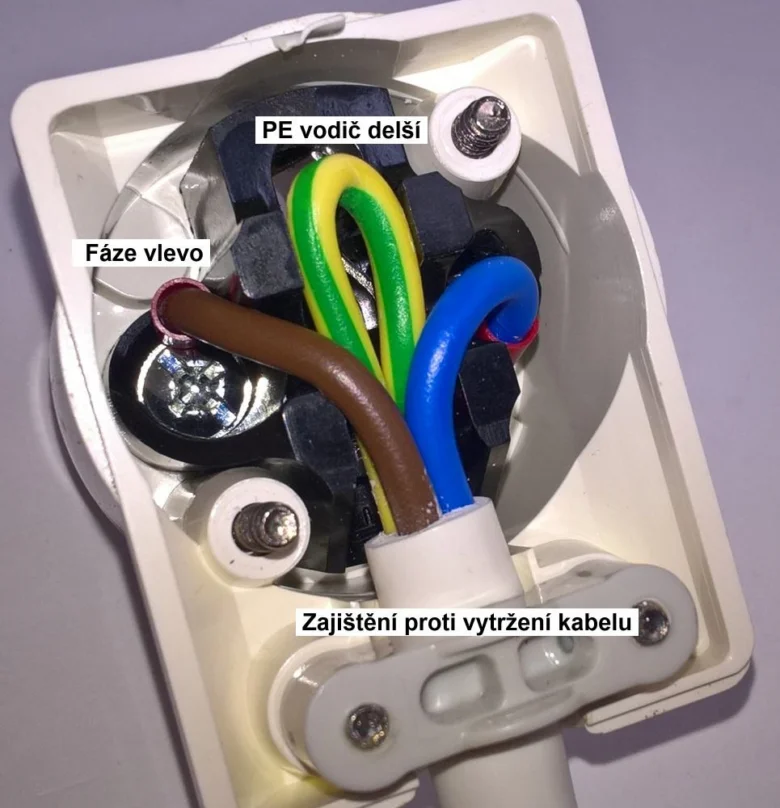

Z které strany se připojuje fáze v zásuvce

Fázový kabel se vždy připojuje na levý kontakt zásuvky (při pohledu zepředu), což je standardní postup doporučovaný pro zachování konzistence elektroinstalace a bezpečnosti. Častou chybou při zapojení fázového kabelu v zásuvce je záměna kontaktů, která může vést k poruchám a nebezpečným situacím. Po připojení je nezbytné dodržet správný utahovací moment svorek a provést kontrolu elektrické zásuvky, aby byla zajištěna pevnost a spolehlivost spoje.

Tip: Pro starší zásuvky v TN-C síti platí, že pokud není vodič PEN dostatečně dimenzován, riskujete nejen poruchu instalace, ale i ohrožení uživatelů. Proto se doporučuje prověřit průřez kabelu zásuvka před instalací a případně vyměnit za odpovídající.

Kontrola a testování správnosti zapojení po instalaci

Po dokončení zapojení zásuvky je nezbytné provést kontrolu elektrické zásuvky, aby byla zajištěna bezpečnost elektroinstalace a správné připojení všech vodičů. Následující metody umožňují ověřit správnost zapojení fázového vodiče (L), nulového vodiče (N) a ochranného vodiče (PE), čímž se předejde častým chybám, jako je obrácené připojení fáze nebo špatné uzemnění.

Použití zkoušečky napětí

Zkoušečka napětí slouží k rychlému ověření přítomnosti elektrického napětí na fázovém vodiči. Při kontrole zásuvky přiložte zkoušečku ke kontaktům zásuvky tak, aby indikovala napětí právě na svorce L, která je určena pro fázový vodič (hnědý, černý nebo šedý). Absence napětí na této svorce nebo jeho výskyt na svorce N (modrá) signalizuje nesprávné zapojení. Tento test rovněž pomáhá odhalit poškození vodičů nebo přerušení obvodu.

Testování multifunkčním testerem

Multifunkční tester umožňuje komplexní kontrolu všech vodičů ve zásuvce, včetně správného připojení nulového vodiče (N) a ochranného vodiče (PE). Přístroj detekuje chyby zapojení, například obrácenou fázi, chybějící uzemnění nebo zkrat mezi vodiči. Tester také ověří správný průřez kabelu zásuvka a správný utahovací moment svorek, který by měl být u vodičů 2,5 mm² přibližně 2,5 Nm, aby se zabránilo přechodovým odporům a přehřívání. Dodržení těchto parametrů výrazně zvyšuje bezpečnost a spolehlivost elektroinstalace.

Tip: Kontrola zapojení zásuvky patří mezi základní kroky instalace, které byste neměli vynechat, protože chyby při připojení fázového vodiče představují jednu z nejčastějších příčin bezpečnostních rizik, včetně elektrických zkratů a požárů.

Odborná rada: Po instalaci zásuvky doporučuji provést testování multifunkčním testerem, který kromě napětí ověří i správnost uzemnění a pevnost svorek. Nedostatečně dotažené svorky nebo použití nesprávného průřezu vodiče (například 1,5 mm² místo 2,5 mm²) mohou vést k přehřívání a poruše instalace.

Častá chyba: Připojení fázového vodiče na svorku nulového vodiče nebo ochranného kolíku způsobuje nebezpečné stavy, které zvyšují riziko úrazu elektrickým proudem. Proto je nezbytné vždy ověřit, že fázový vodič je připojen na svorku označenou L a má správnou barvu (hnědá, černá nebo šedá).

Pro koho se kontrola hodí: Tento postup je nezbytný pro všechny typy zásuvek v domácnostech i komerčních prostorách, zvláště při nových instalacích nebo výměně starých zásuvek. Pro jednoduché opravy nebo výměnu bez zásahu do kabeláže je kontrola rovněž doporučená, ale nemusí být vždy nezbytná.

Pro koho NE: U velmi starých instalací v síti TN-C s vodičem PEN (zelenožlutý) a bez samostatného ochranného vodiče nemusí být multifunkční testery plně funkční, proto je vhodné konzultovat stav elektroinstalace s odborníkem.

Závěrem je kontrola správného zapojení zásuvky klíčovým krokem, který přispívá k bezpečné a spolehlivé elektroinstalaci ve vaší domácnosti nebo pracovním prostoru.

Časté dotazy

Jakou délku izolace je potřeba odstranit při připojení fázového kabelu do zásuvky?

Odizolování vodiče by mělo být přibližně 10 mm, aby byla měděná žíla správně připojena do svorky bez poškození.

Která strana zásuvky je určena pro připojení fázového vodiče?

Fázový vodič se standardně připojuje na svorku označenou L, která je obvykle vlevo při pohledu na zásuvku zepředu.

Jaký průřez kabelu je vhodný pro zásuvkový okruh jištěný jističem 16 A?

Standardním kabelem je CYKY-J 3×2,5 mm² s měděnými vodiči, který odpovídá jištění 16 A.

Jak správně dotahovat svorky ve zásuvce?

Svorky se utahují momentovým šroubovákem do přibližně 1,2 Nm, aby nedošlo k přehřívání a přechodovým odporům.

Jak provést kontrolu správného zapojení zásuvky po instalaci?

Použijte zkoušečku napětí nebo multifunkční tester k ověření přítomnosti fáze, nuláku a ochranného vodiče.

Jak se připojuje fázový kabel ve starších zásuvkách TN-C?

V síti TN-C se používá dvouvodičová zásuvka, kde PEN vodič o průřezu minimálně 10 mm² slouží jako ochranný i nulový a připojuje se na ochranný kolík a pravou dutinku.

Jaké jsou časté chyby při zapojení fázového kabelu do zásuvky?

Mezi časté chyby patří špatná orientace vodičů, nedostatečné dotažení svorek a použití nevhodného průřezu kabelu.

Mohu použít kabel s průřezem 1,5 mm² pro zásuvkový okruh?

Ne, kabel 3×1,5 mm² je určen pouze pro světelné okruhy a použití pro zásuvky může vést k přehřívání a problémům.

Jak zapojit fázový kabel do prodlužovacího kabelu?

Prodlužovací kabel musí mít tři vodiče (L, N, PE) s odpovídajícím průřezem 2,5 mm² a fáze se připojuje na svorku označenou L podle stejného postupu jako u zásuvky.

Je možné připojit fázový vodič zleva nebo zprava ve zásuvce?

Ano, fázi lze připojit zleva nebo zprava podle typu zásuvky, ale vždy na svorku označenou L, s ochranným kolíkem nahoře.

Jaké bezpečnostní opatření je nutné dodržet před zapojením fázového kabelu do zásuvky?

Před zapojením je nutné vypnout hlavní jistič a ověřit napětí testerem, krok 1 v bezpečnostním postupu.

Jak správně připojit fázový kabel do zásuvky s klecovými svorkami?

Fázový vodič se zasune do svorky označené L a pevně se zajistí stisknutím klece, což je krok 2 při instalaci zásuvky s klecovými svorkami.
